Тихохідний гвинтовий змішувач

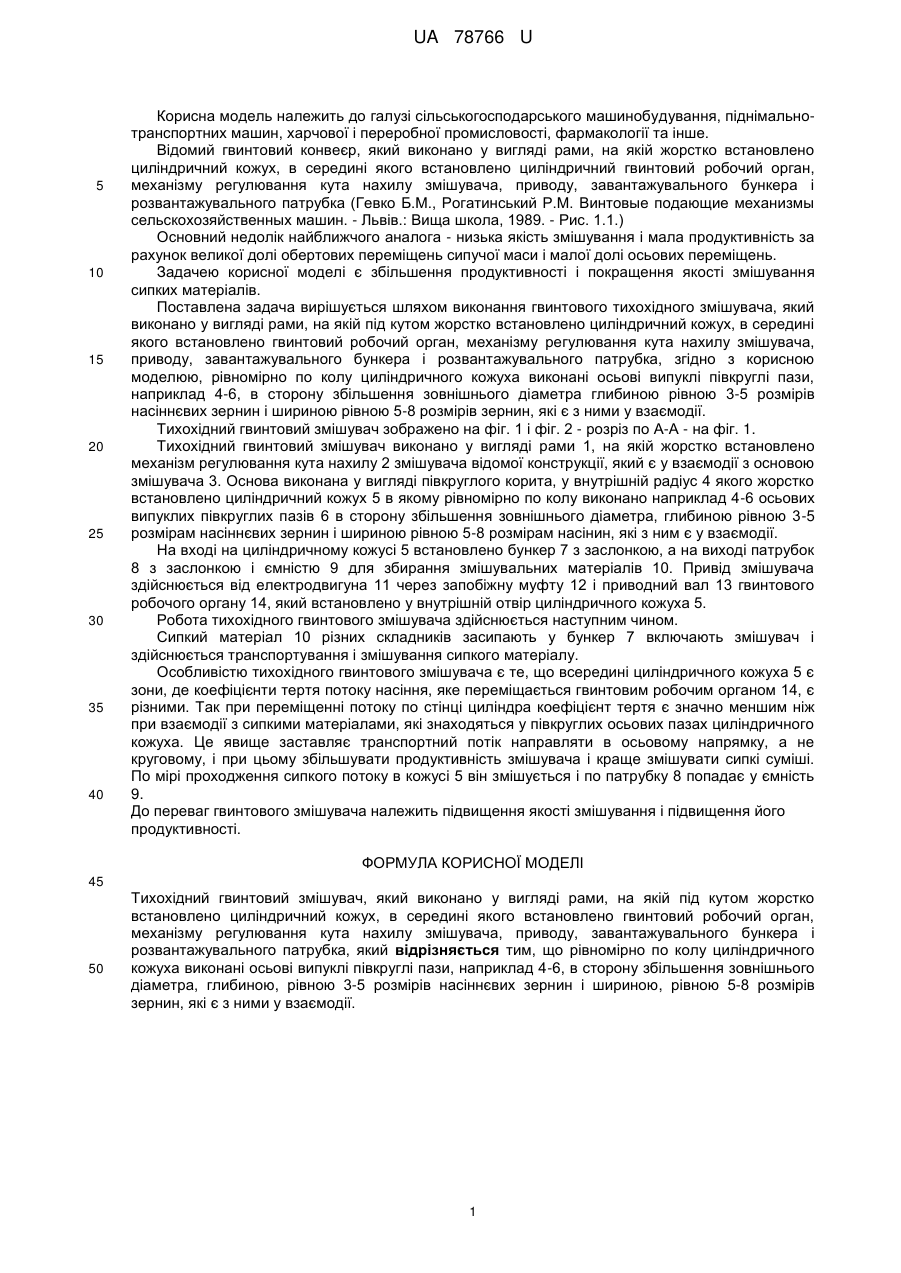

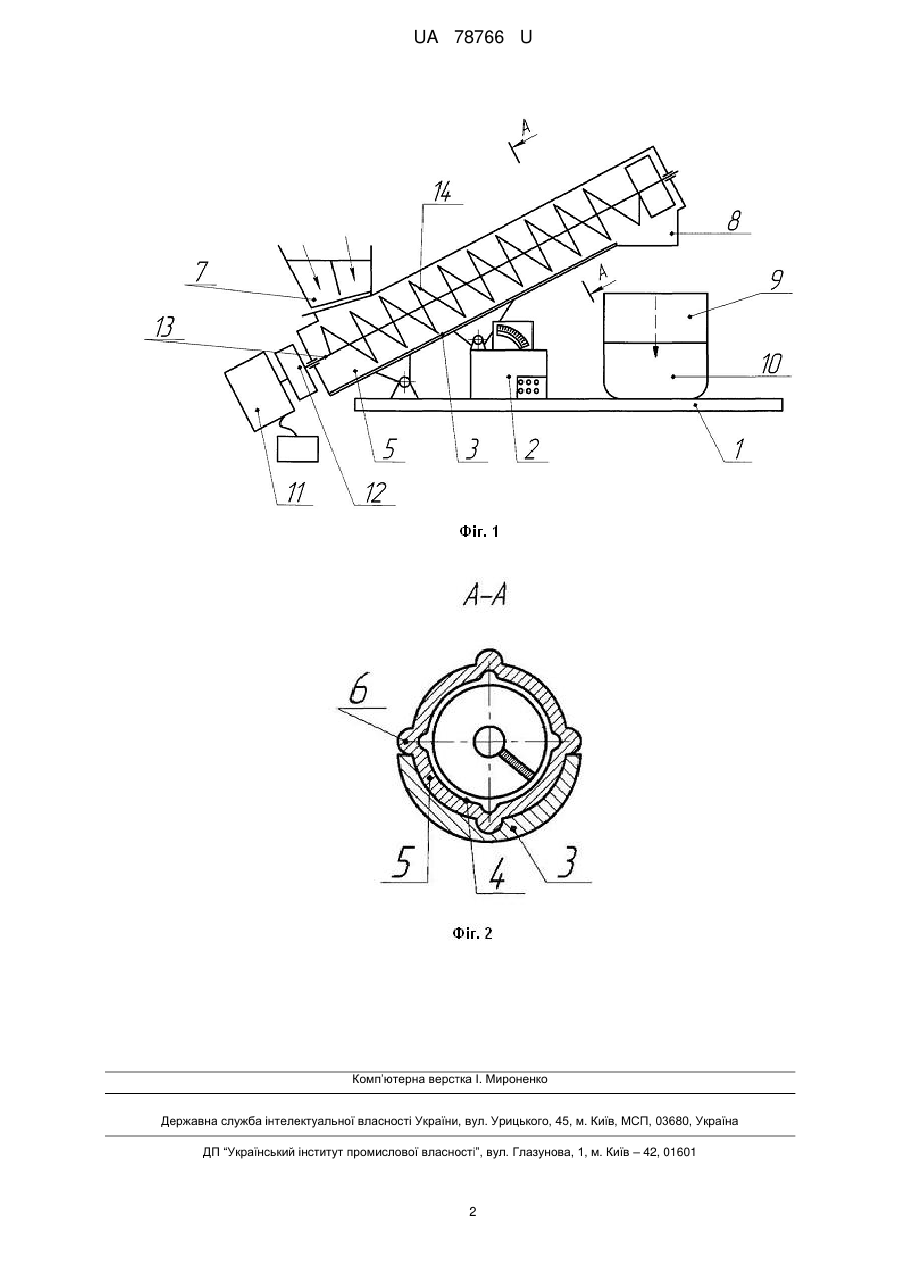

Реферат: UA 78766 U UA 78766 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування, піднімальнотранспортних машин, харчової і переробної промисловості, фармакології та інше. Відомий гвинтовий конвеєр, який виконано у вигляді рами, на якій жорстко встановлено циліндричний кожух, в середині якого встановлено циліндричний гвинтовий робочий орган, механізму регулювання кута нахилу змішувача, приводу, завантажувального бункера і розвантажувального патрубка (Гевко Б.М., Рогатинський P.M. Винтовые подающие механизмы сельскохозяйственных машин. - Львів.: Вища школа, 1989. - Рис. 1.1.) Основний недолік найближчого аналога - низька якість змішування і мала продуктивність за рахунок великої долі обертових переміщень сипучої маси і малої долі осьових переміщень. Задачею корисної моделі є збільшення продуктивності і покращення якості змішування сипких матеріалів. Поставлена задача вирішується шляхом виконання гвинтового тихохідного змішувача, який виконано у вигляді рами, на якій під кутом жорстко встановлено циліндричний кожух, в середині якого встановлено гвинтовий робочий орган, механізму регулювання кута нахилу змішувача, приводу, завантажувального бункера і розвантажувального патрубка, згідно з корисною моделюю, рівномірно по колу циліндричного кожуха виконані осьові випуклі півкруглі пази, наприклад 4-6, в сторону збільшення зовнішнього діаметра глибиною рівною 3-5 розмірів насіннєвих зернин і шириною рівною 5-8 розмірів зернин, які є з ними у взаємодії. Тихохідний гвинтовий змішувач зображено на фіг. 1 і фіг. 2 - розріз по А-А - на фіг. 1. Тихохідний гвинтовий змішувач виконано у вигляді рами 1, на якій жорстко встановлено механізм регулювання кута нахилу 2 змішувача відомої конструкції, який є у взаємодії з основою змішувача 3. Основа виконана у вигляді півкруглого корита, у внутрішній радіус 4 якого жорстко встановлено циліндричний кожух 5 в якому рівномірно по колу виконано наприклад 4-6 осьових випуклих півкруглих пазів 6 в сторону збільшення зовнішнього діаметра, глибиною рівною 3-5 розмірам насіннєвих зернин і шириною рівною 5-8 розмірам насінин, які з ним є у взаємодії. На вході на циліндричному кожусі 5 встановлено бункер 7 з заслонкою, а на виході патрубок 8 з заслонкою і ємністю 9 для збирання змішувальних матеріалів 10. Привід змішувача здійснюється від електродвигуна 11 через запобіжну муфту 12 і приводний вал 13 гвинтового робочого органу 14, який встановлено у внутрішній отвір циліндричного кожуха 5. Робота тихохідного гвинтового змішувача здійснюється наступним чином. Сипкий матеріал 10 різних складників засипають у бункер 7 включають змішувач і здійснюється транспортування і змішування сипкого матеріалу. Особливістю тихохідного гвинтового змішувача є те, що всередині циліндричного кожуха 5 є зони, де коефіцієнти тертя потоку насіння, яке переміщається гвинтовим робочим органом 14, є різними. Так при переміщенні потоку по стінці циліндра коефіцієнт тертя є значно меншим ніж при взаємодії з сипкими матеріалами, які знаходяться у півкруглих осьових пазах циліндричного кожуха. Це явище заставляє транспортний потік направляти в осьовому напрямку, а не круговому, і при цьому збільшувати продуктивність змішувача і краще змішувати сипкі суміші. По мірі проходження сипкого потоку в кожусі 5 він змішується і по патрубку 8 попадає у ємність 9. До переваг гвинтового змішувача належить підвищення якості змішування і підвищення його продуктивності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Тихохідний гвинтовий змішувач, який виконано у вигляді рами, на якій під кутом жорстко встановлено циліндричний кожух, в середині якого встановлено гвинтовий робочий орган, механізму регулювання кута нахилу змішувача, приводу, завантажувального бункера і розвантажувального патрубка, який відрізняється тим, що рівномірно по колу циліндричного кожуха виконані осьові випуклі півкруглі пази, наприклад 4-6, в сторону збільшення зовнішнього діаметра, глибиною, рівною 3-5 розмірів насіннєвих зернин і шириною, рівною 5-8 розмірів зернин, які є з ними у взаємодії. 1 UA 78766 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
