Модифікована гідрофобно-бітумна ванна
Номер патенту: 78889
Опубліковано: 10.04.2013
Автори: Бейзик Ольга Семенівна, Оринчак Микола Іванович, Васько Андрій Іванович
Формула / Реферат

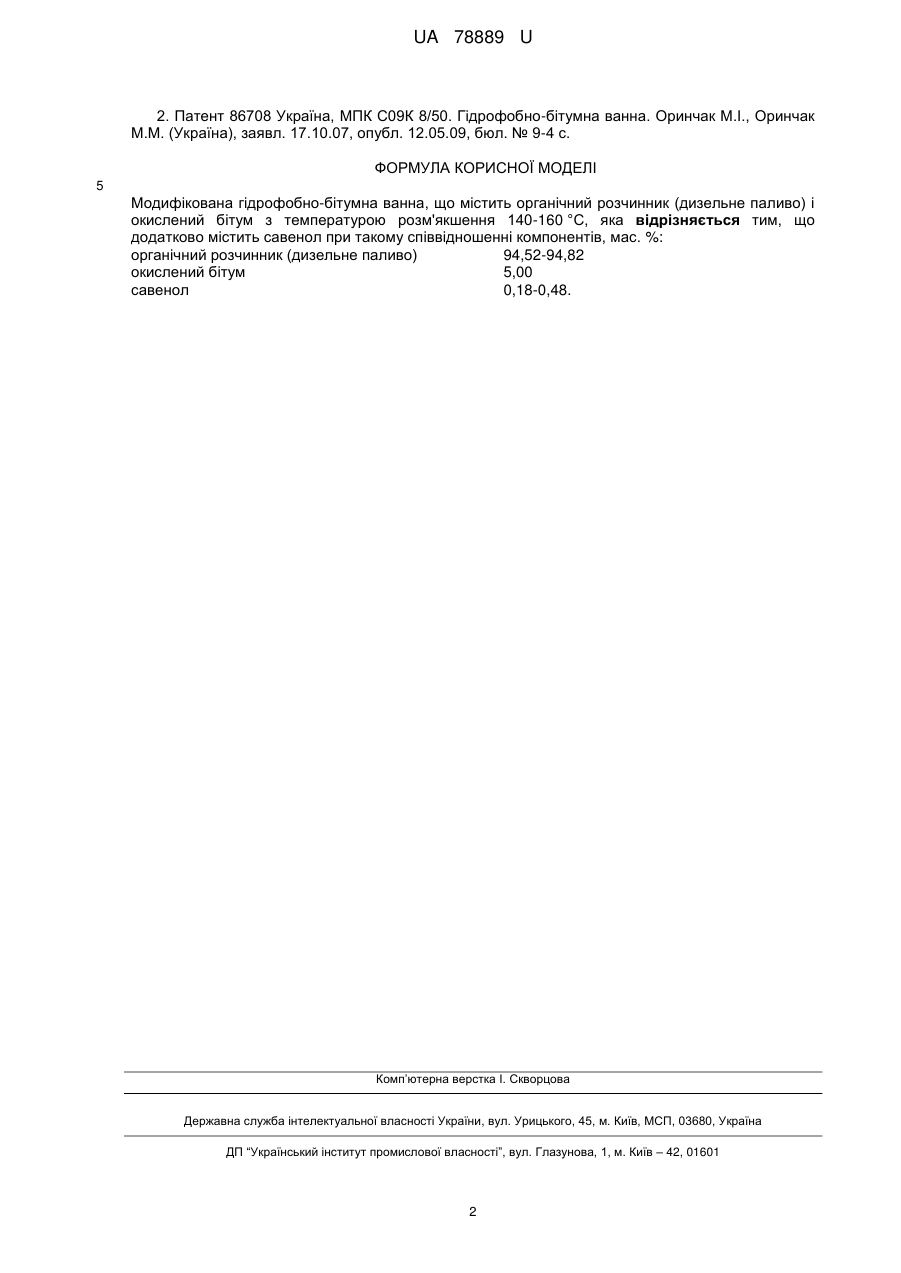

Модифікована гідрофобно-бітумна ванна, що містить органічний розчинник (дизельне паливо) і окислений бітум з температурою розм'якшення 140-160 °C, яка відрізняється тим, що додатково містить савенол при такому співвідношенні компонентів, мас. %:
органічний розчинник (дизельне паливо)
94,52-94,82
окислений бітум
5,00
савенол
0,18-0,48.
Текст

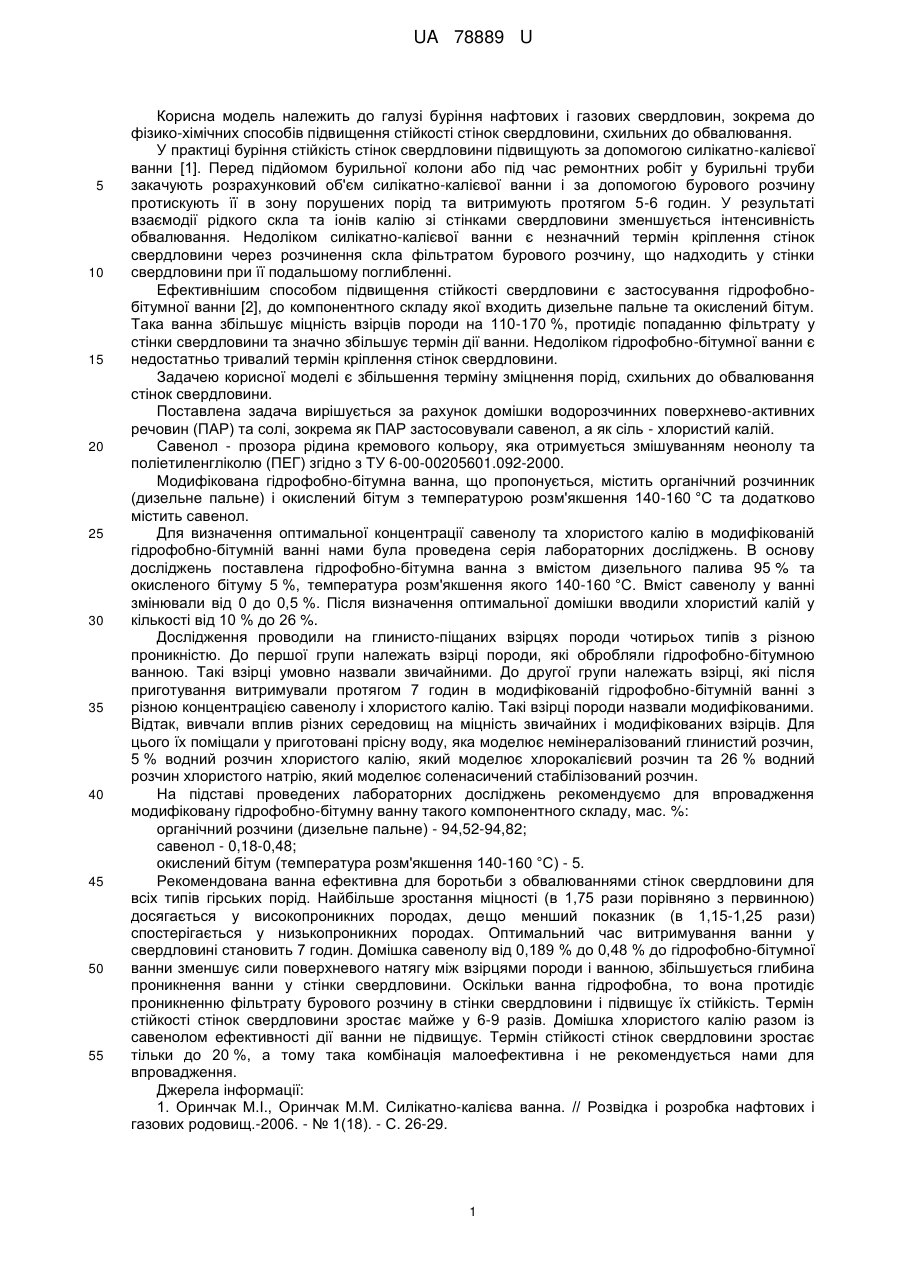

Реферат: UA 78889 U UA 78889 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі буріння нафтових і газових свердловин, зокрема до фізико-хімічних способів підвищення стійкості стінок свердловини, схильних до обвалювання. У практиці буріння стійкість стінок свердловини підвищують за допомогою силікатно-калієвої ванни [1]. Перед підйомом бурильної колони або під час ремонтних робіт у бурильні труби закачують розрахунковий об'єм силікатно-калієвої ванни і за допомогою бурового розчину протискують її в зону порушених порід та витримують протягом 5-6 годин. У результаті взаємодії рідкого скла та іонів калію зі стінками свердловини зменшується інтенсивність обвалювання. Недоліком силікатно-калієвої ванни є незначний термін кріплення стінок свердловини через розчинення скла фільтратом бурового розчину, що надходить у стінки свердловини при її подальшому поглибленні. Ефективнішим способом підвищення стійкості свердловини є застосування гідрофобнобітумної ванни [2], до компонентного складу якої входить дизельне пальне та окислений бітум. Така ванна збільшує міцність взірців породи на 110-170 %, протидіє попаданню фільтрату у стінки свердловини та значно збільшує термін дії ванни. Недоліком гідрофобно-бітумної ванни є недостатньо тривалий термін кріплення стінок свердловини. Задачею корисної моделі є збільшення терміну зміцнення порід, схильних до обвалювання стінок свердловини. Поставлена задача вирішується за рахунок домішки водорозчинних поверхнево-активних речовин (ПАР) та солі, зокрема як ПАР застосовували савенол, а як сіль - хлористий калій. Савенол - прозора рідина кремового кольору, яка отримується змішуванням неонолу та поліетиленгліколю (ПЕГ) згідно з ТУ 6-00-00205601.092-2000. Модифікована гідрофобно-бітумна ванна, що пропонується, містить органічний розчинник (дизельне пальне) і окислений бітум з температурою розм'якшення 140-160 °C та додатково містить савенол. Для визначення оптимальної концентрації савенолу та хлористого калію в модифікованій гідрофобно-бітумній ванні нами була проведена серія лабораторних досліджень. В основу досліджень поставлена гідрофобно-бітумна ванна з вмістом дизельного палива 95 % та окисленого бітуму 5 %, температура розм'якшення якого 140-160 °C. Вміст савенолу у ванні змінювали від 0 до 0,5 %. Після визначення оптимальної домішки вводили хлористий калій у кількості від 10 % до 26 %. Дослідження проводили на глинисто-піщаних взірцях породи чотирьох типів з різною проникністю. До першої групи належать взірці породи, які обробляли гідрофобно-бітумною ванною. Такі взірці умовно назвали звичайними. До другої групи належать взірці, які після приготування витримували протягом 7 годин в модифікованій гідрофобно-бітумній ванні з різною концентрацією савенолу і хлористого калію. Такі взірці породи назвали модифікованими. Відтак, вивчали вплив різних середовищ на міцність звичайних і модифікованих взірців. Для цього їх поміщали у приготовані прісну воду, яка моделює немінералізований глинистий розчин, 5 % водний розчин хлористого калію, який моделює хлорокалієвий розчин та 26 % водний розчин хлористого натрію, який моделює соленасичений стабілізований розчин. На підставі проведених лабораторних досліджень рекомендуємо для впровадження модифіковану гідрофобно-бітумну ванну такого компонентного складу, мас. %: органічний розчини (дизельне пальне) - 94,52-94,82; савенол - 0,18-0,48; окислений бітум (температура розм'якшення 140-160 °C) - 5. Рекомендована ванна ефективна для боротьби з обвалюваннями стінок свердловини для всіх типів гірських порід. Найбільше зростання міцності (в 1,75 рази порівняно з первинною) досягається у високопроникних породах, дещо менший показник (в 1,15-1,25 рази) спостерігається у низькопроникних породах. Оптимальний час витримування ванни у свердловині становить 7 годин. Домішка савенолу від 0,189 % до 0,48 % до гідрофобно-бітумної ванни зменшує сили поверхневого натягу між взірцями породи і ванною, збільшується глибина проникнення ванни у стінки свердловини. Оскільки ванна гідрофобна, то вона протидіє проникненню фільтрату бурового розчину в стінки свердловини і підвищує їх стійкість. Термін стійкості стінок свердловини зростає майже у 6-9 разів. Домішка хлористого калію разом із савенолом ефективності дії ванни не підвищує. Термін стійкості стінок свердловини зростає тільки до 20 %, а тому така комбінація малоефективна і не рекомендується нами для впровадження. Джерела інформації: 1. Оринчак М.І., Оринчак М.М. Силікатно-калієва ванна. // Розвідка і розробка нафтових і газових родовищ.-2006. - № 1(18). - С. 26-29. 1 UA 78889 U 2. Патент 86708 Україна, МПК С09К 8/50. Гідрофобно-бітумна ванна. Оринчак М.І., Оринчак М.М. (Україна), заявл. 17.10.07, опубл. 12.05.09, бюл. № 9-4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Модифікована гідрофобно-бітумна ванна, що містить органічний розчинник (дизельне паливо) і окислений бітум з температурою розм'якшення 140-160 °C, яка відрізняється тим, що додатково містить савенол при такому співвідношенні компонентів, мас. %: органічний розчинник (дизельне паливо) 94,52-94,82 окислений бітум 5,00 савенол 0,18-0,48. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюModified hydrophobic bituminous liquor
Автори англійськоюOrynchak Mykola Ivanovych, Beizyk Olha Semenivna, Vasko Andrii Ivanovych
Назва патенту російськоюМодифицированная гидрофобно-битумная ванна
Автори російськоюОринчак Николай Иванович, Бейзик Ольга Семеновна, Васько Андрей Иванович
МПК / Мітки
МПК: C09K 8/50
Мітки: ванна, гідрофобно-бітумна, модифікована
