Ванна агрегату гарячого цинкування
Номер патенту: 29252
Опубліковано: 10.01.2008
Автори: Норка Сергій Петрович, Кирильченко Петро Миколайович, Коломійцев Євген Володимирович, Коробка Олег Володимирович
Формула / Реферат
1. Ванна агрегату гарячого цинкування, яка містить підставку й бічні стінки, яка відрізняється тим, що підставка й бічні стінки виконані з нержавіючої сталі аустенітного класу, причому товщину бічної стінки ванни вибирають в інтервалі від 10 до 15 мм.
2. Ванна за п. 1, яка відрізняється тим, що вертикальні стінки виконані з щонайменше двох вигнутих і жорстко з'єднаних між собою, за допомогою зварювання в стик, заготівок листового прокату.
3. Ванна за пп. 1 і 2, яка відрізняється тим, що заготівки листового прокату, з яких виготовлені стінки, виконані з вигином під прямим кутом, причому радіус кривизни вигину R вибирають в інтервалі:
від R=2×d до R=3×d, де d - товщина стінки ванни.
4. Ванна за пп. 1, 2 і 3, яка відрізняється тим, що вертикальні стінки виконані із двох жорстко з'єднаних між собою П-подібних заготівок.
Текст

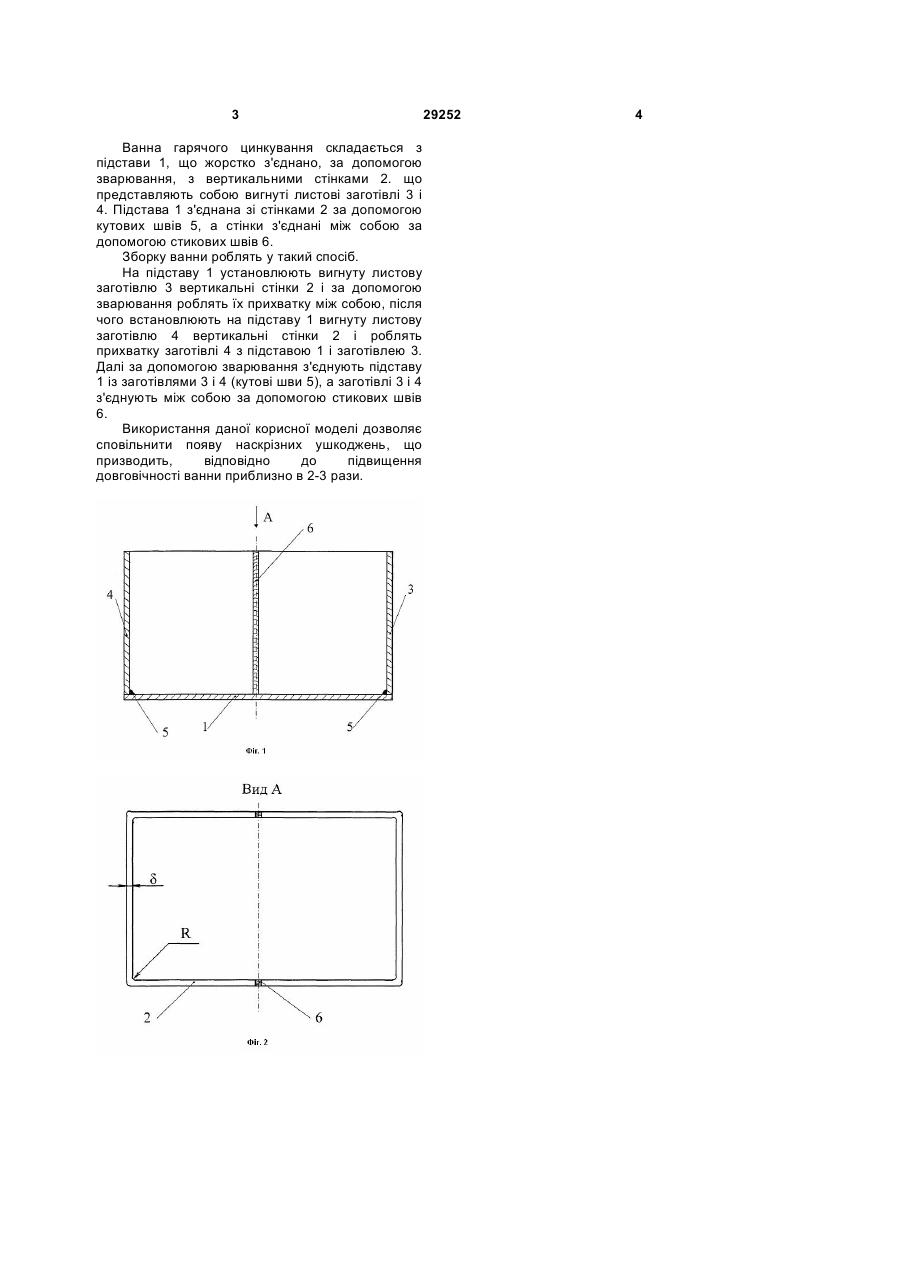

1. Ванна агрегату гарячого цинкування, яка містить підставку й бічні стінки, яка відрізняється тим, що підставка й бічні стінки виконані з нержавіючої сталі аустенітного класу, причому 3 Ванна гарячого цинкування складається з підстави 1, що жорстко з'єднано, за допомогою зварювання, з вертикальними стінками 2. що представляють собою вигнуті листові заготівлі 3 і 4. Підстава 1 з'єднана зі стінками 2 за допомогою кутових швів 5, а стінки з'єднані між собою за допомогою стикових швів 6. Зборку ванни роблять у такий спосіб. На підставу 1 установлюють вигнуту листову заготівлю 3 вертикальні стінки 2 і за допомогою зварювання роблять їх прихватку між собою, після чого встановлюють на підставу 1 вигнуту листову заготівлю 4 вертикальні стінки 2 і роблять прихватку заготівлі 4 з підставою 1 і заготівлею 3. Далі за допомогою зварювання з'єднують підставу 1 із заготівлями 3 і 4 (кутові шви 5), а заготівлі 3 і 4 з'єднують між собою за допомогою стикових швів 6. Використання даної корисної моделі дозволяє сповільнити появу наскрізних ушкоджень, що призводить, відповідно до підвищення довговічності ванни приблизно в 2-3 рази. 29252 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBath of unit of hot galvanizing
Автори англійськоюKolomiitsev Yevhen Volodymyrovych, Kyrylchenko Petro Mykolaiovych, Norka Serhii Petrovych, Korobka Oleh Volodymyrovych
Назва патенту російськоюВанна агрегата горячего цинкования
Автори російськоюКоломийцев Евгений Владимирович, Кирильченко Петр Николаевич, Норка Сергей Петрович, Коробка Олег Владимирович
МПК / Мітки
МПК: B05C 3/02
Мітки: агрегату, гарячого, ванна, цинкування
