Пристрій моніторингу

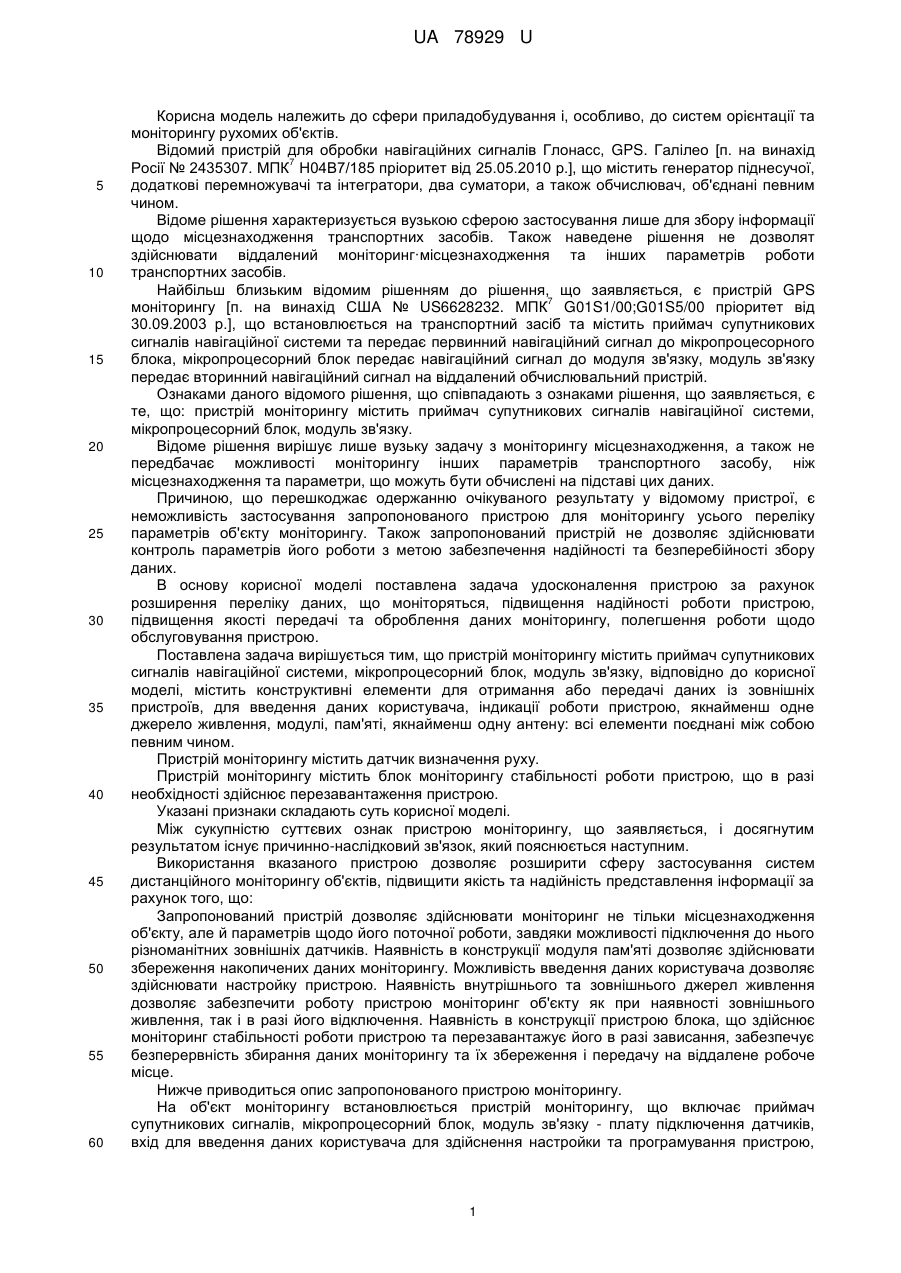

Реферат: Пристрій моніторингу містить приймач супутникових сигналів навігаційної системи, мікропроцесорний блок, модуль зв'язку, крім того містить конструктивні елементи для отримання або передачі даних із зовнішніх пристроїв, для введення даних користувача, індикації роботи пристрою, якнайменш одне джерело живлення, модуль пам'яті, якнайменш одну антену; всі елементи поєднані між собою певним чином. UA 78929 U (54) ПРИСТРІЙ МОНІТОРИНГУ UA 78929 U UA 78929 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери приладобудування і, особливо, до систем орієнтації та моніторингу рухомих об'єктів. Відомий пристрій для обробки навігаційних сигналів Глонасс, GPS. Галілео [п. на винахід 7 Росії № 2435307. МПК Н04В7/185 пріоритет від 25.05.2010 р.], що містить генератор піднесучої, додаткові перемножувачі та інтегратори, два суматори, а також обчислювач, об'єднані певним чином. Відоме рішення характеризується вузькою сферою застосування лише для збору інформації щодо місцезнаходження транспортних засобів. Також наведене рішення не дозволят здійснювати віддалений моніторинг·місцезнаходження та інших параметрів роботи транспортних засобів. Найбільш близьким відомим рішенням до рішення, що заявляється, є пристрій GPS 7 моніторингу [п. на винахід США № US6628232. МПК G01S1/00;G01S5/00 пріоритет від 30.09.2003 р.], що встановлюється на транспортний засіб та містить приймач супутникових сигналів навігаційної системи та передає первинний навігаційний сигнал до мікропроцесорного блока, мікропроцесорний блок передає навігаційний сигнал до модуля зв'язку, модуль зв'язку передає вторинний навігаційний сигнал на віддалений обчислювальний пристрій. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється, є те, що: пристрій моніторингу містить приймач супутникових сигналів навігаційної системи, мікропроцесорний блок, модуль зв'язку. Відоме рішення вирішує лише вузьку задачу з моніторингу місцезнаходження, а також не передбачає можливості моніторингу інших параметрів транспортного засобу, ніж місцезнаходження та параметри, що можуть бути обчислені на підставі цих даних. Причиною, що перешкоджає одержанню очікуваного результату у відомому пристрої, є неможливість застосування запропонованого пристрою для моніторингу усього переліку параметрів об'єкту моніторингу. Також запропонований пристрій не дозволяє здійснювати контроль параметрів його роботи з метою забезпечення надійності та безперебійності збору даних. В основу корисної моделі поставлена задача удосконалення пристрою за рахунок розширення переліку даних, що моніторяться, підвищення надійності роботи пристрою, підвищення якості передачі та оброблення даних моніторингу, полегшення роботи щодо обслуговування пристрою. Поставлена задача вирішується тим, що пристрій моніторингу містить приймач супутникових сигналів навігаційної системи, мікропроцесорний блок, модуль зв'язку, відповідно до корисної моделі, містить конструктивні елементи для отримання або передачі даних із зовнішніх пристроїв, для введення даних користувача, індикації роботи пристрою, якнайменш одне джерело живлення, модулі, пам'яті, якнайменш одну антену: всі елементи поєднані між собою певним чином. Пристрій моніторингу містить датчик визначення руху. Пристрій моніторингу містить блок моніторингу стабільності роботи пристрою, що в разі необхідності здійснює перезавантаження пристрою. Указані признаки складають суть корисної моделі. Між сукупністю суттєвих ознак пристрою моніторингу, що заявляється, і досягнутим результатом існує причинно-наслідковий зв'язок, який пояснюється наступним. Використання вказаного пристрою дозволяє розширити сферу застосування систем дистанційного моніторингу об'єктів, підвищити якість та надійність представлення інформації за рахунок того, що: Запропонований пристрій дозволяє здійснювати моніторинг не тільки місцезнаходження об'єкту, але й параметрів щодо його поточної роботи, завдяки можливості підключення до нього різноманітних зовнішніх датчиків. Наявність в конструкції модуля пам'яті дозволяє здійснювати збереження накопичених даних моніторингу. Можливість введення даних користувача дозволяє здійснювати настройку пристрою. Наявність внутрішнього та зовнішнього джерел живлення дозволяє забезпечити роботу пристрою моніторинг об'єкту як при наявності зовнішнього живлення, так і в разі його відключення. Наявність в конструкції пристрою блока, що здійснює моніторинг стабільності роботи пристрою та перезавантажує його в разі зависання, забезпечує безперервність збирання даних моніторингу та їх збереження і передачу на віддалене робоче місце. Нижче приводиться опис запропонованого пристрою моніторингу. На об'єкт моніторингу встановлюється пристрій моніторингу, що включає приймач супутникових сигналів, мікропроцесорний блок, модуль зв'язку - плату підключення датчиків, вхід для введення даних користувача для здійснення настройки та програмування пристрою, 1 UA 78929 U 5 10 15 20 25 30 світлову індикацію статусу роботи пристрою, датчик руху/акселерометр, модуль пам'яті для запису даних моніторингу, а також зовнішні антени для поліпшення якості приймання супутникового сигналу (GPS/GLNSS та забезпечення бездротового зв'язку (наприклад GSM, ЗСі і т.ін.) для передавання даних. Пристрій також має елементи зовнішньої світової індикації, наприклад світлодіоди, які у встановленому порядку сигналізують про поточний робочий стан пристрою. Пристрій моніторингу також може містити автономний модуль контролю роботи, що в разі зависання пристрою здійснює його перезавантаження та забезпечує безперебійність в роботі. Нижче наводяться приклади застосування запропонованого пристрою моніторингу: Приклад 1. Пристрій моніторингу має металевий корпус. На зовні виведені: роз'єми для підключення антен GPS (тип HAg-100) та GSM (тип SA80-SMAM-5 або SA10-SMBR-316-0,5). підключення зовнішнього живлення 12-24 В, плати датчиків, що включає в себе 4 аналогових входи, логічних - 8, лічильник імпульсів, роз'єм 485 інтерфейсу. UART-інтерфейс для програмування пристрою. Окрім того пристрій містить слот для підключення сім-карти для роботи модуля зв'язку. Також на корпусі пристрою знаходяться світлодіоди відповідно для індикації роботи: синій - GPS, жовтий - обмін даними, червоний - запис даних до внутрішньої пам'яті, зелений - наявність GPS, зелений - пристрій готовий для роботи, червоний - зарядка. Індикатори сигналізують про етап пристрою в заданому інтервалі. На корпус також виведено тумблер включення пристрою. Пристрій містить сукупність друкованих плат, поєднаних між собою, кожна з котрих являє собою певний функціональний модуль. Пристрій містить мікропроцесорний блок, до якого приєднані блоки GPS модуля, що містить акселерометр, модуль зв'язку, у складі якого знаходиться модуль радіомодема. До мікропроцесорного блока приєднаний модуль плати датчиків (склад якого описано вище). Окремим конструктивним елементом є модуль моніторингу роботи пристрою, приєднаний до мікропроцесорного блока. Пристрій має автономне живлення від lі-pol батареї. Таким чином, пристрій моніторингу забезпечує широку сферу застосування для дистанційного моніторингу місцезнаходження об'єкту моніторингу та параметрів його роботи. Економічний ефект від використання пристрій моніторингу складається з економії матеріалів, що витрачаються на виконання об'єктом моніторингу функцій, оперативного реагування на стан об'єкту і як наслідок недопущення збитків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Пристрій моніторингу, що містить приймач супутникових сигналів навігаційної системи, мікропроцесорний блок, модуль зв'язку, який відрізняється тим, що містить конструктивні елементи для отримання або передачі даних із зовнішніх пристроїв, для введення даних користувача, індикації роботи пристрою, якнайменш одне джерело живлення, модуль пам'яті, якнайменш одну антену; всі елементи поєднані між собою певним чином. 2. Пристрій моніторингу згідно з п. 1, який відрізняється тим, що містить датчик визначення руху. 3. Пристрій моніторингу згідно з п. 1, який відрізняється тим, що містить блок моніторингу стабільності роботи пристрою, що в разі необхідності здійснює перезавантаження пристрою. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
