Спосіб установки рівнеміра у резервуарі

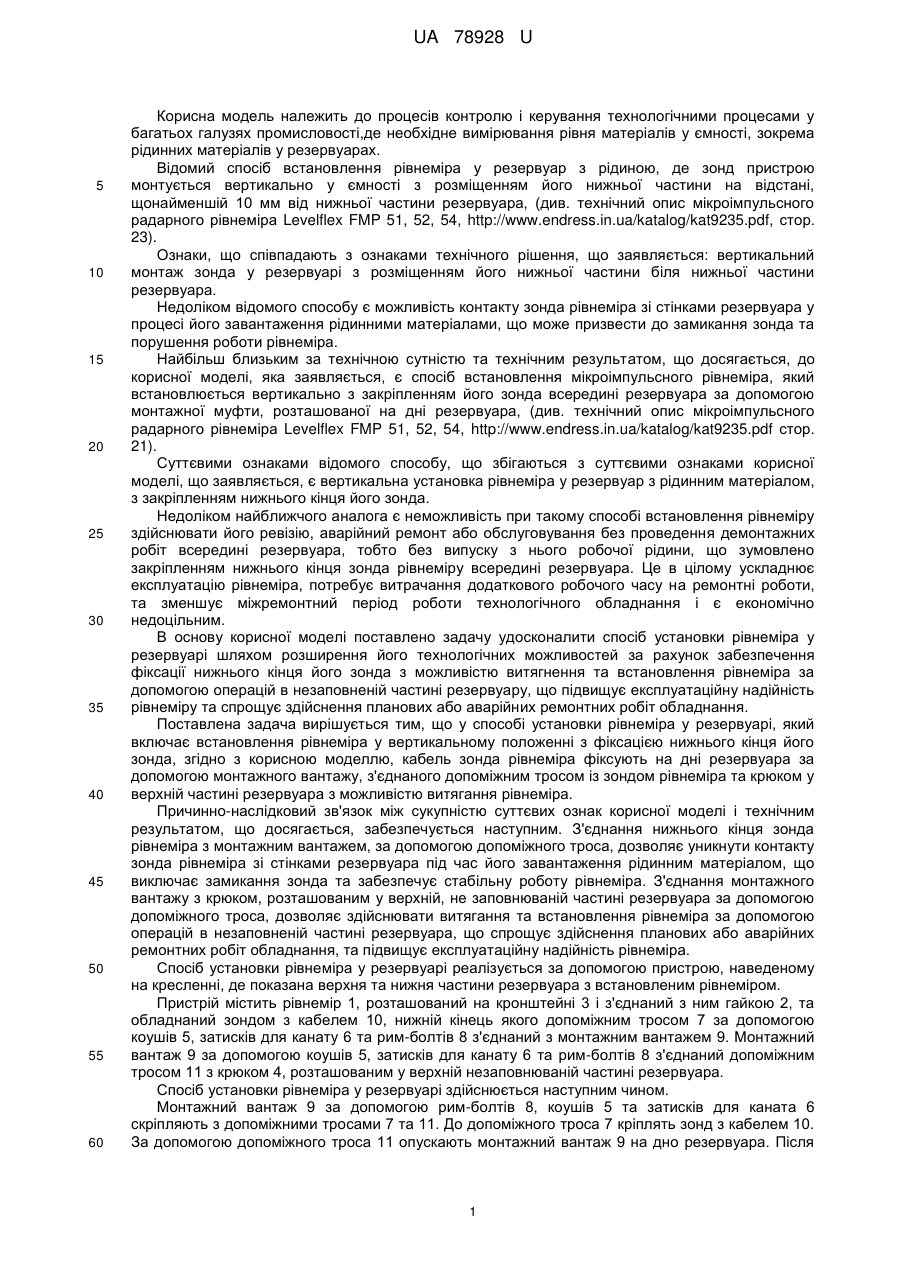

Реферат: Спосіб установки рівнеміра у резервуарі включає встановлення рівнеміра у вертикальному положенні з фіксацією нижнього кінця його зонда. Кабель зонда рівнеміра фіксують на дні резервуара за допомогою монтажного вантажу, який з'єднують допоміжним тросом із зондом рівнеміра та крюком у верхній частині резервуара з можливістю витягання рівнеміра. UA 78928 U (12) UA 78928 U UA 78928 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до процесів контролю і керування технологічними процесами у багатьох галузях промисловості,де необхідне вимірювання рівня матеріалів у ємності, зокрема рідинних матеріалів у резервуарах. Відомий спосіб встановлення рівнеміра у резервуар з рідиною, де зонд пристрою монтується вертикально у ємності з розміщенням його нижньої частини на відстані, щонайменшій 10 мм від нижньої частини резервуара, (див. технічний опис мікроімпульсного радарного рівнеміра Levelflex FMP 51, 52, 54, http://www.endress.in.ua/katalog/kat9235.pdf, стор. 23). Ознаки, що співпадають з ознаками технічного рішення, що заявляється: вертикальний монтаж зонда у резервуарі з розміщенням його нижньої частини біля нижньої частини резервуара. Недоліком відомого способу є можливість контакту зонда рівнеміра зі стінками резервуара у процесі його завантаження рідинними матеріалами, що може призвести до замикання зонда та порушення роботи рівнеміра. Найбільш близьким за технічною сутністю та технічним результатом, що досягається, до корисної моделі, яка заявляється, є спосіб встановлення мікроімпульсного рівнеміра, який встановлюється вертикально з закріпленням його зонда всередині резервуара за допомогою монтажної муфти, розташованої на дні резервуара, (див. технічний опис мікроімпульсного радарного рівнеміра Levelflex FMP 51, 52, 54, http://www.endress.in.ua/katalog/kat9235.pdf стор. 21). Суттєвими ознаками відомого способу, що збігаються з суттєвими ознаками корисної моделі, що заявляється, є вертикальна установка рівнеміра у резервуар з рідинним матеріалом, з закріпленням нижнього кінця його зонда. Недоліком найближчого аналога є неможливість при такому способі встановлення рівнеміру здійснювати його ревізію, аварійний ремонт або обслуговування без проведення демонтажних робіт всередині резервуара, тобто без випуску з нього робочої рідини, що зумовлено закріпленням нижнього кінця зонда рівнеміру всередині резервуара. Це в цілому ускладнює експлуатацію рівнеміра, потребує витрачання додаткового робочого часу на ремонтні роботи, та зменшує міжремонтний період роботи технологічного обладнання і є економічно недоцільним. В основу корисної моделі поставлено задачу удосконалити спосіб установки рівнеміра у резервуарі шляхом розширення його технологічних можливостей за рахунок забезпечення фіксації нижнього кінця його зонда з можливістю витягнення та встановлення рівнеміра за допомогою операцій в незаповненій частині резервуару, що підвищує експлуатаційну надійність рівнеміру та спрощує здійснення планових або аварійних ремонтних робіт обладнання. Поставлена задача вирішується тим, що у способі установки рівнеміра у резервуарі, який включає встановлення рівнеміра у вертикальному положенні з фіксацією нижнього кінця його зонда, згідно з корисною моделлю, кабель зонда рівнеміра фіксують на дні резервуара за допомогою монтажного вантажу, з'єднаного допоміжним тросом із зондом рівнеміра та крюком у верхній частині резервуара з можливістю витягання рівнеміра. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, забезпечується наступним. З'єднання нижнього кінця зонда рівнеміра з монтажним вантажем, за допомогою допоміжного троса, дозволяє уникнути контакту зонда рівнеміра зі стінками резервуара під час його завантаження рідинним матеріалом, що виключає замикання зонда та забезпечує стабільну роботу рівнеміра. З'єднання монтажного вантажу з крюком, розташованим у верхній, не заповнюваній частині резервуара за допомогою допоміжного троса, дозволяє здійснювати витягання та встановлення рівнеміра за допомогою операцій в незаповненій частині резервуара, що спрощує здійснення планових або аварійних ремонтних робіт обладнання, та підвищує експлуатаційну надійність рівнеміра. Спосіб установки рівнеміра у резервуарі реалізується за допомогою пристрою, наведеному на кресленні, де показана верхня та нижня частини резервуара з встановленим рівнеміром. Пристрій містить рівнемір 1, розташований на кронштейні 3 і з'єднаний з ним гайкою 2, та обладнаний зондом з кабелем 10, нижній кінець якого допоміжним тросом 7 за допомогою коушів 5, затисків для канату 6 та рим-болтів 8 з'єднаний з монтажним вантажем 9. Монтажний вантаж 9 за допомогою коушів 5, затисків для канату 6 та рим-болтів 8 з'єднаний допоміжним тросом 11 з крюком 4, розташованим у верхній незаповнюваній частині резервуара. Спосіб установки рівнеміра у резервуарі здійснюється наступним чином. Монтажний вантаж 9 за допомогою рим-болтів 8, коушів 5 та затисків для каната 6 скріпляють з допоміжними тросами 7 та 11. До допоміжного троса 7 кріплять зонд з кабелем 10. За допомогою допоміжного троса 11 опускають монтажний вантаж 9 на дно резервуара. Після 1 UA 78928 U 5 цього рівнемір 1 за допомогою гайки 2 фіксують на кронштейні 3, а допоміжний трос 11 коушами 5 та затисками для каната 6 кріплять до крюка 4, розташованого у верхній незаповнюваній частині резервуара. Спосіб установки рівнеміра у резервуарі відповідно до корисної моделі, що заявляється, дозволить розширити технологічні можливості рівнеміра та поліпшить його експлуатаційну надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб установки рівнеміра у резервуарі, що включає встановлення рівнеміра у вертикальному положенні з фіксацією нижнього кінця його зонда, який відрізняється тим, що кабель зонда рівнеміра фіксують на дні резервуара за допомогою монтажного вантажа, який з'єднують допоміжним тросом із зондом рівнеміра та крюком у верхній частині резервуара з можливістю витягання рівнеміра. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
