Пристрій для моніторингу температури букс залізничних вагонів

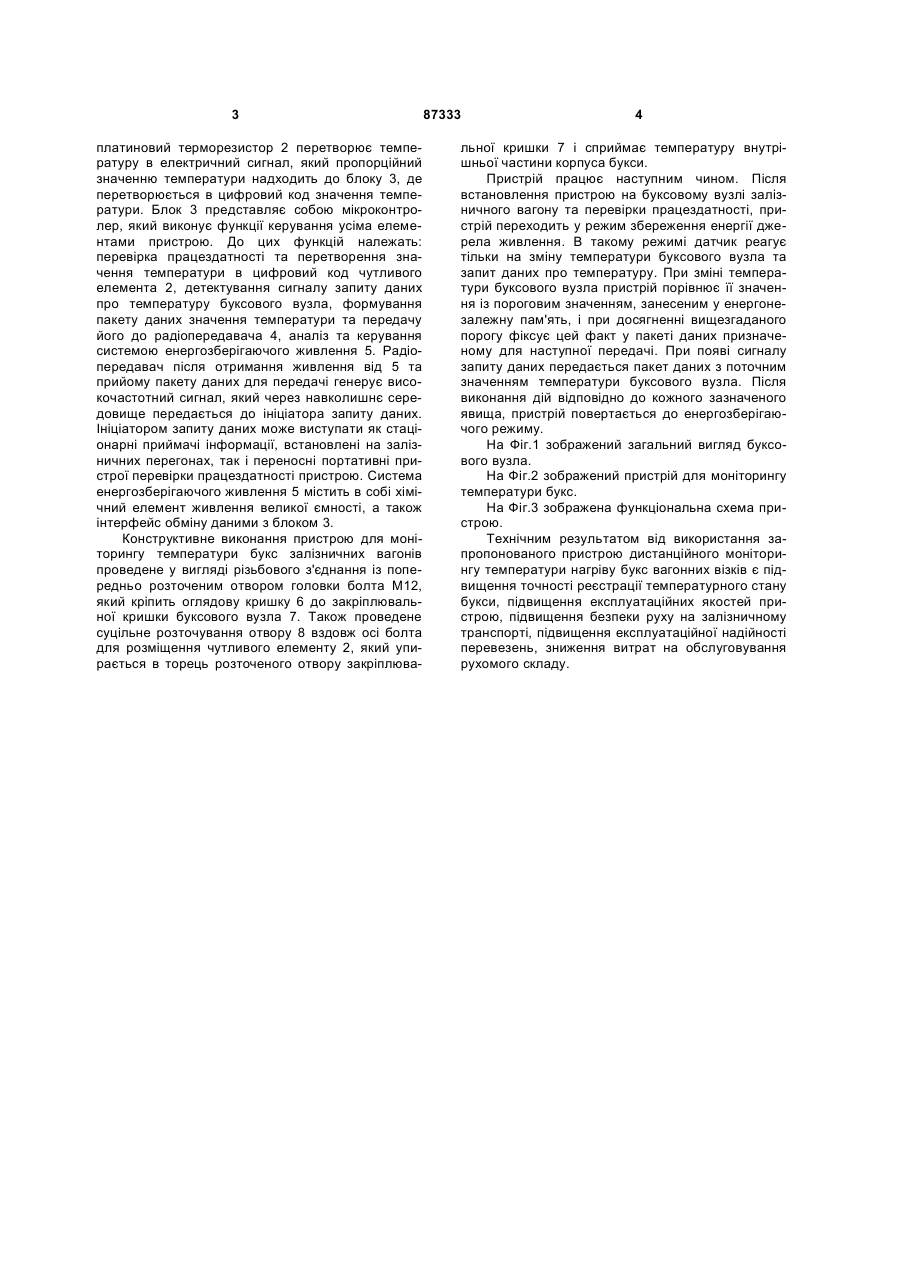

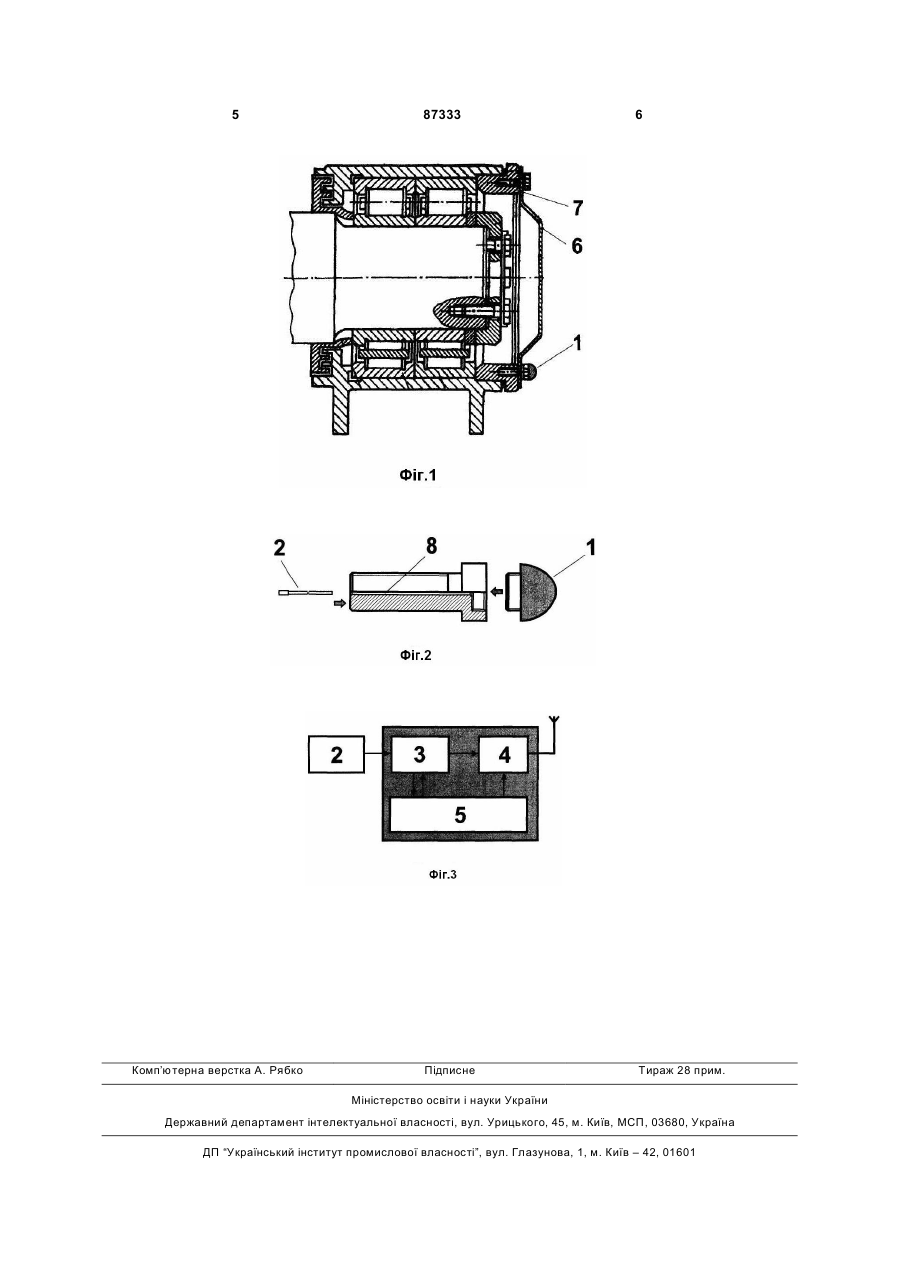

1. Пристрій для моніторингу температури букс залізничних вагонів, який відрізняється тим, що C2 1 3 платиновий терморезистор 2 перетворює температуру в електричний сигнал, який пропорційний значенню температури надходить до блоку 3, де перетворюється в цифровий код значення температури. Блок 3 представляє собою мікроконтролер, який виконує функції керування усіма елементами пристрою. До цих функцій належать: перевірка працездатності та перетворення значення температури в цифровий код чутливого елемента 2, детектування сигналу запиту даних про температуру буксового вузла, формування пакету даних значення температури та передачу його до радіопередавача 4, аналіз та керування системою енергозберігаючого живлення 5. Радіопередавач після отримання живлення від 5 та прийому пакету даних для передачі генерує високочастотний сигнал, який через навколишнє середовище передається до ініціатора запиту даних. Ініціатором запиту даних може виступати як стаціонарні приймачі інформації, встановлені на залізничних перегонах, так і переносні портативні пристрої перевірки працездатності пристрою. Система енергозберігаючого живлення 5 містить в собі хімічний елемент живлення великої ємності, а також інтерфейс обміну даними з блоком 3. Конструктивне виконання пристрою для моніторингу температури букс залізничних вагонів проведене у вигляді різьбового з'єднання із попередньо розточеним отвором головки болта Μ12, який кріпить оглядову кришку 6 до закріплювальної кришки буксового вузла 7. Також проведене суцільне розточування отвору 8 вздовж осі болта для розміщення чутливого елементу 2, який упирається в торець розточеного отвору закріплюва 87333 4 льної кришки 7 і сприймає температуру внутрішньої частини корпуса букси. Пристрій працює наступним чином. Після встановлення пристрою на буксовому вузлі залізничного вагону та перевірки працездатності, пристрій переходить у режим збереження енергії джерела живлення. В такому режимі датчик реагує тільки на зміну температури буксового вузла та запит даних про температуру. При зміні температури буксового вузла пристрій порівнює її значення із пороговим значенням, занесеним у енергонезалежну пам'ять, і при досягненні вищезгаданого порогу фіксує цей факт у пакеті даних призначеному для наступної передачі. При появі сигналу запиту даних передається пакет даних з поточним значенням температури буксового вузла. Після виконання дій відповідно до кожного зазначеного явища, пристрій повертається до енергозберігаючого режиму. На Фіг.1 зображений загальний вигляд буксового вузла. На Фіг.2 зображений пристрій для моніторингу температури букс. На Фіг.3 зображена функціональна схема пристрою. Технічним результатом від використання запропонованого пристрою дистанційного моніторингу температури нагріву букс вагонних візків є підвищення точності реєстрації температурного стану букси, підвищення експлуатаційних якостей пристрою, підвищення безпеки руху на залізничному транспорті, підвищення експлуатаційної надійності перевезень, зниження витрат на обслуговування рухомого складу. 5 Комп’ютерна верстка А. Рябко 87333 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
