Пневмосушарка

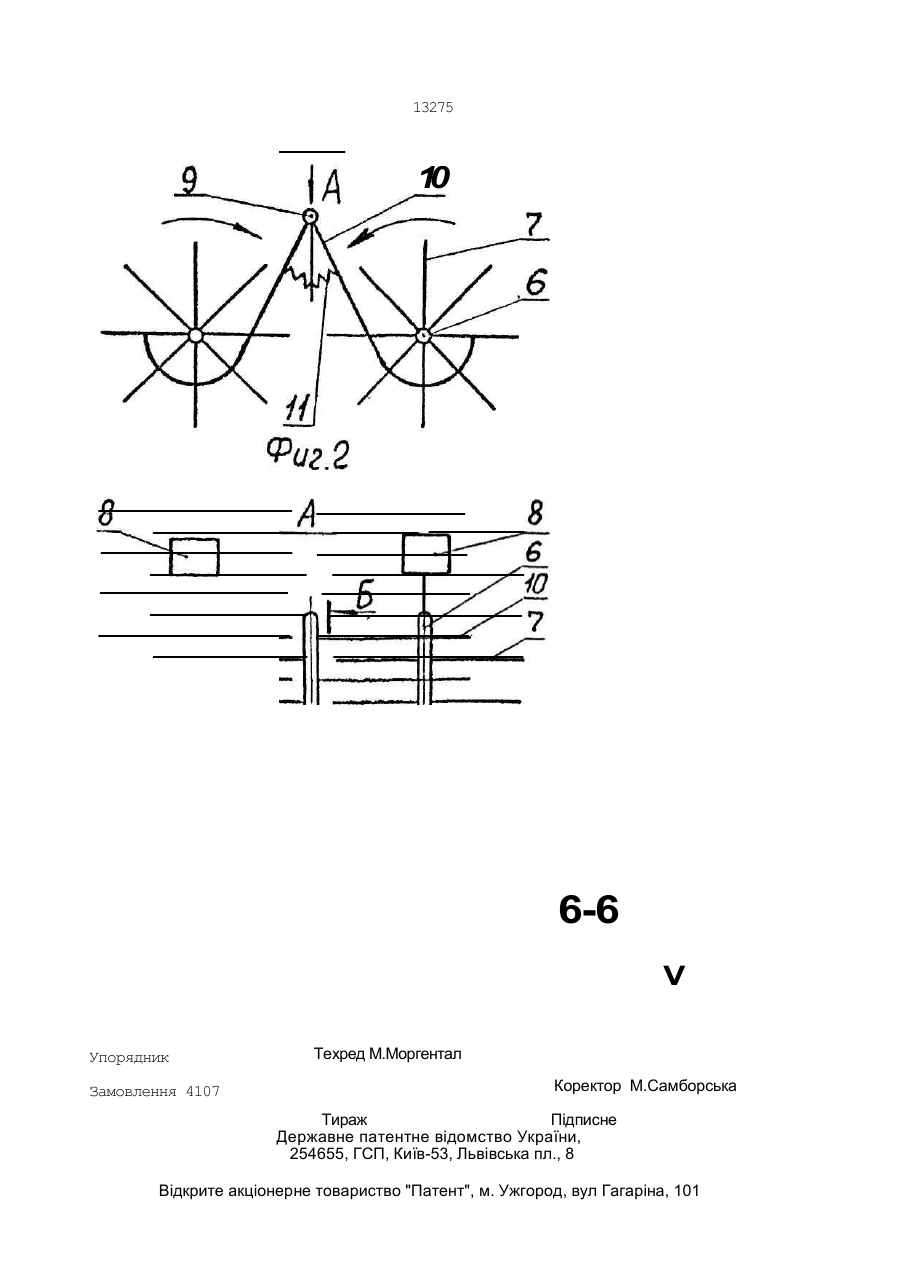

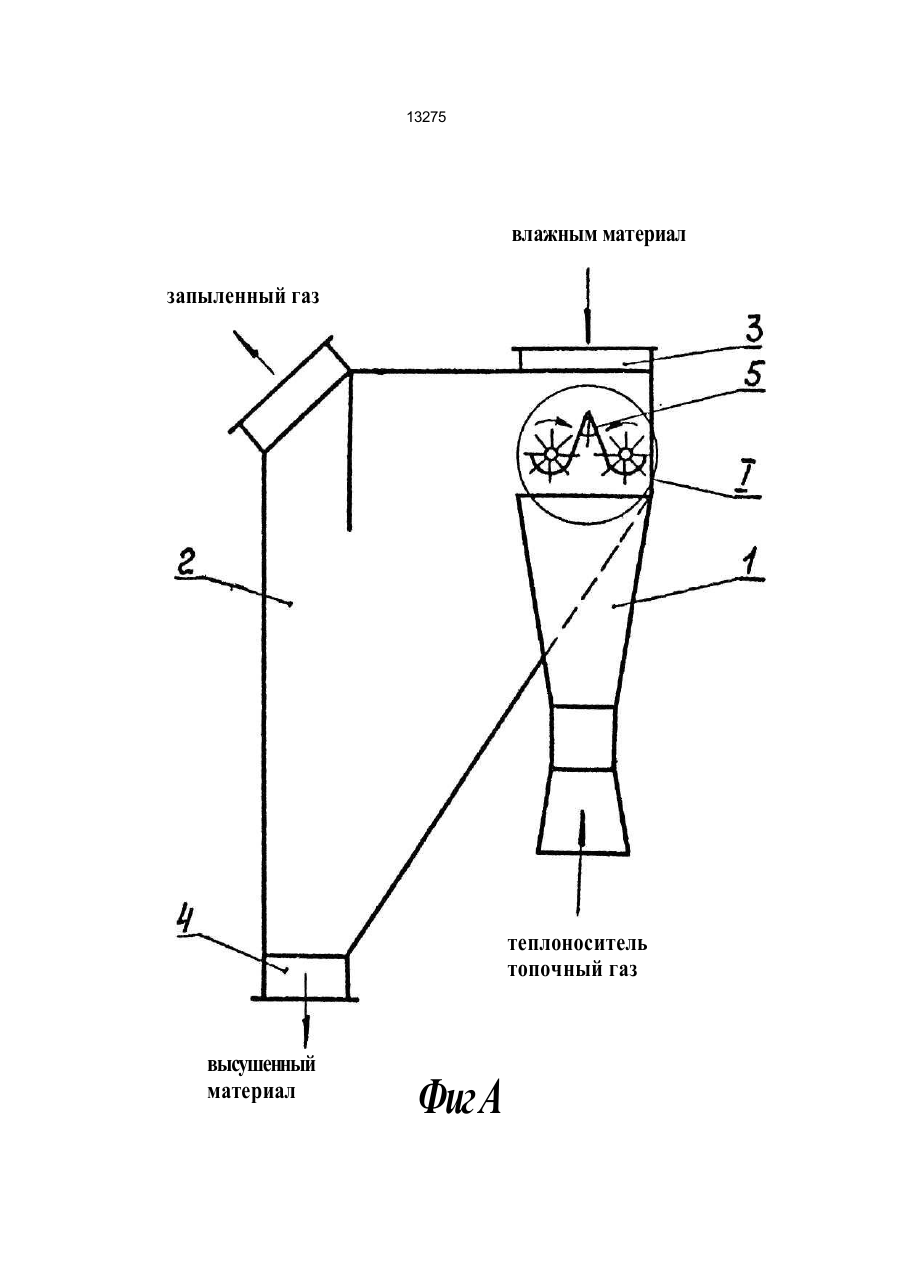

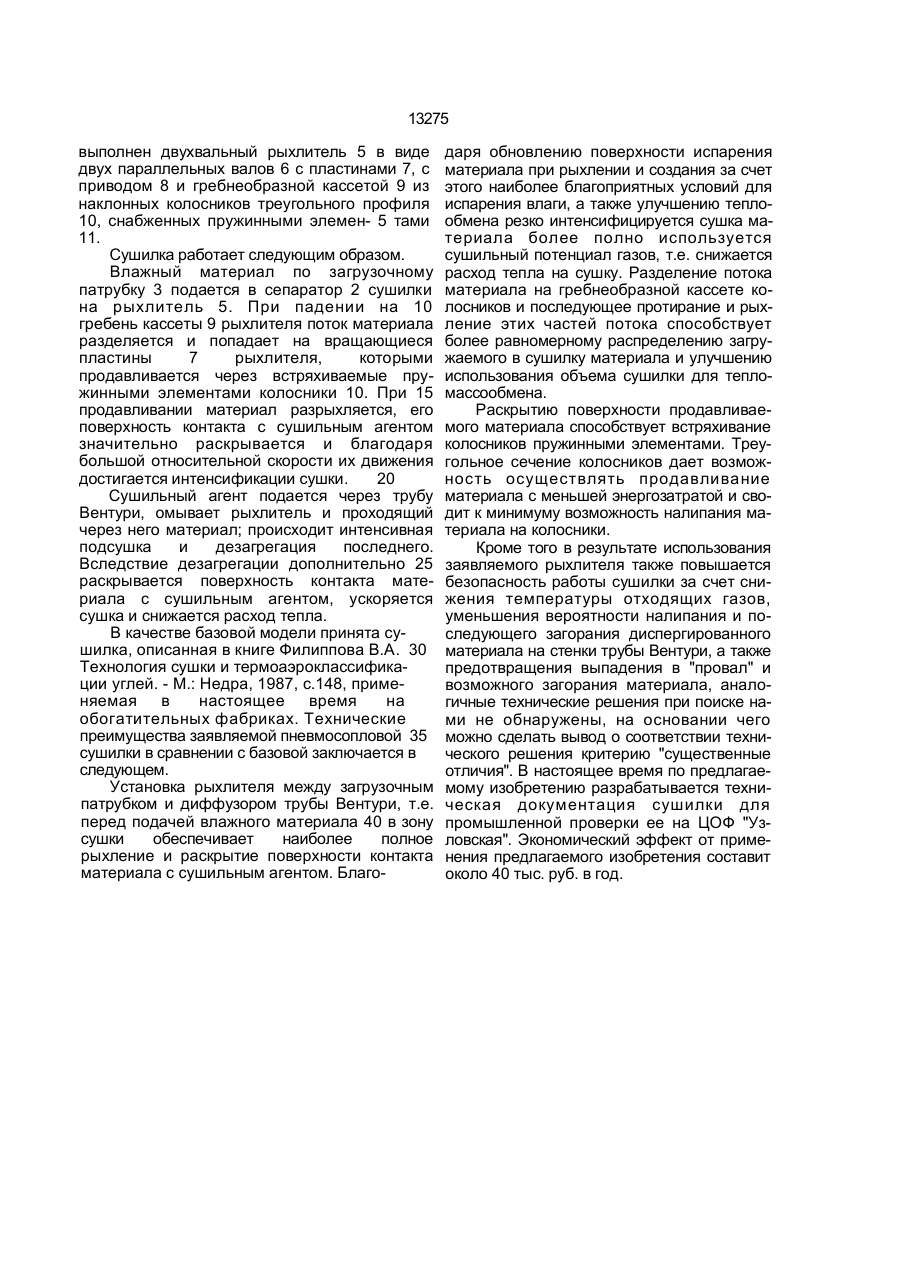

Пневмосушилка, содержащая встроенную в сепаратор трубу Вентури, над диффузором которой установлен измельчитель, а также загрузочный и разгрузочный патрубки, о т л и ч а ю щ а я с я тем, что измельчитель выполнен в виде двух установленных горизонтально и подключенных к приводу валов с укрепленными по всей их длине билами и расположенной' между и над валами оси с прикрепленными к ней по всей ее длине наклонно опущенными вниз колосниками, выполненными с треугольным поперечным сечением и вогнутыми в нижней части по дуге окружности участками, заведенными под валы, причем колосники соединены между собой посредством пружинных элементов, а загрузочное устройство размещено над измельчителем. С > СА) Изобретение относится к устройствам для сушки тонкозернистых комкующихся и крупнозернистых сыпучих материалов и может использоваться в угольной,химической, металлургической и цементной отраслях промышленности и в частности для сушки угольного концентрата. Целью изобретения является интенсификация процесса сушки связных материалов и снижение расхода тепла на их сушку. Поставленная цель достигается тем, что для интенсивного рыхления материала при его подаче в сушилку между загрузочным патрубком и диффузором выполнен двухвальный рыхлитель в виде параллельных валов с пластинами, с приводом и гребнеобразной кассетой из наклонных колосников треу гольного профиля, снабженных пружинными элементами. Пластины рыхлителя входят в промежутки между колосниками, чтобы обеспечивать при вращении валов продавливание, протирание, рыхление загружаемого в сушилку материала и за счет этого наиболее полное раскрытие его поверхности контакта с сушильным агентом. Сущность изобретения поясняется чертежами, где на фиг.1 изображен общий вид сушилки; на фиг.2 - вырез I на фиг.1; на фиг.З - вид по А на фиг.2; на фиг.4 - разрез Б-Б на фиг.З. Сушилка включает диффузор трубы Вентури 1, сепаратор 2, загрузочный патрубок 3, разгрузочный патрубок 4. Между загрузочным патрубком 3 и диффузором 1 ю ел О 13275 выполнен двухвальный рыхлитель 5 в виде двух параллельных валов 6 с пластинами 7, с приводом 8 и гребнеобразной кассетой 9 из наклонных колосников треугольного профиля 10, снабженных пружинными элемен- 5 тами 11. Сушилка работает следующим образом. Влажный материал по загрузочному патрубку 3 подается в сепаратор 2 сушилки на рыхлитель 5. При падении на 10 гребень кассеты 9 рыхлителя поток материала разделяется и попадает на вращающиеся пластины 7 рыхлителя, которыми продавливается через встряхиваемые пружинными элементами колосники 10. При 15 продавливании материал разрыхляется, его поверхность контакта с сушильным агентом значительно раскрывается и благодаря большой относительной скорости их движения достигается интенсификации сушки. 20 Сушильный агент подается через трубу Вентури, омывает рыхлитель и проходящий через него материал; происходит интенсивная подсушка и дезагрегация последнего. Вследствие дезагрегации дополнительно 25 раскрывается поверхность контакта материала с сушильным агентом, ускоряется сушка и снижается расход тепла. В качестве базовой модели принята сушилка, описанная в книге Филиппова В.А. 30 Технология сушки и термоаэроклассификации углей. - М.: Недра, 1987, с.148, применяемая в настоящее время на обогатительных фабриках. Технические преимущества заявляемой пневмосопловой 35 сушилки в сравнении с базовой заключается в следующем. Установка рыхлителя между загрузочным патрубком и диффузором трубы Вентури, т.е. перед подачей влажного материала 40 в зону сушки обеспечивает наиболее полное рыхление и раскрытие поверхности контакта материала с сушильным агентом. Благо даря обновлению поверхности испарения материала при рыхлении и создания за счет этого наиболее благоприятных условий для испарения влаги, а также улучшению теплообмена резко интенсифицируется сушка материала более полно используется сушильный потенциал газов, т.е. снижается расход тепла на сушку. Разделение потока материала на гребнеобразной кассете колосников и последующее протирание и рыхление этих частей потока способствует более равномерному распределению загружаемого в сушилку материала и улучшению использования объема сушилки для тепломассообмена. Раскрытию поверхности продавливаемого материала способствует встряхивание колосников пружинными элементами. Треугольное сечение колосников дает возможность осуществлять продавливание материала с меньшей энергозатратой и сводит к минимуму возможность налипания материала на колосники. Кроме того в результате использования заявляемого рыхлителя также повышается безопасность работы сушилки за счет снижения температуры отходящих газов, уменьшения вероятности налипания и последующего загорания диспергированного материала на стенки трубы Вентури, а также предотвращения выпадения в "провал" и возможного загорания материала, аналогичные технические решения при поиске нами не обнаружены, на основании чего можно сделать вывод о соответствии технического решения критерию "существенные отличия". В настоящее время по предлагаемому изобретению разрабатывается техническая документация сушилки для промышленной проверки ее на ЦОФ "Узловская". Экономический эффект от применения предлагаемого изобретения составит около 40 тыс. руб. в год. 13275 влажным материал запыленный газ теплоноситель топочный газ высушенный материал Фиг А 13275 1 0 6-6 V Упорядник Замовлення 4107 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
