Зубна шина

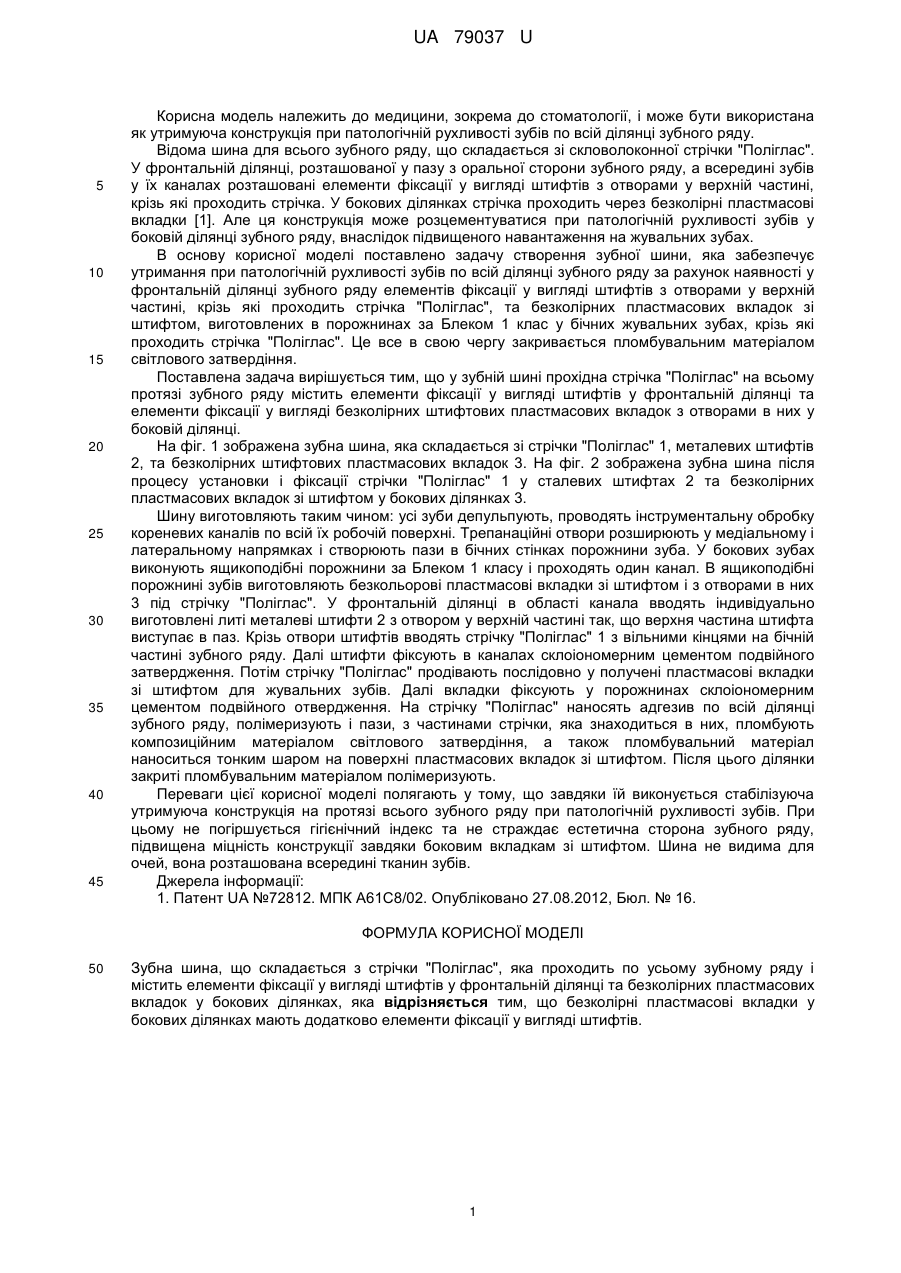

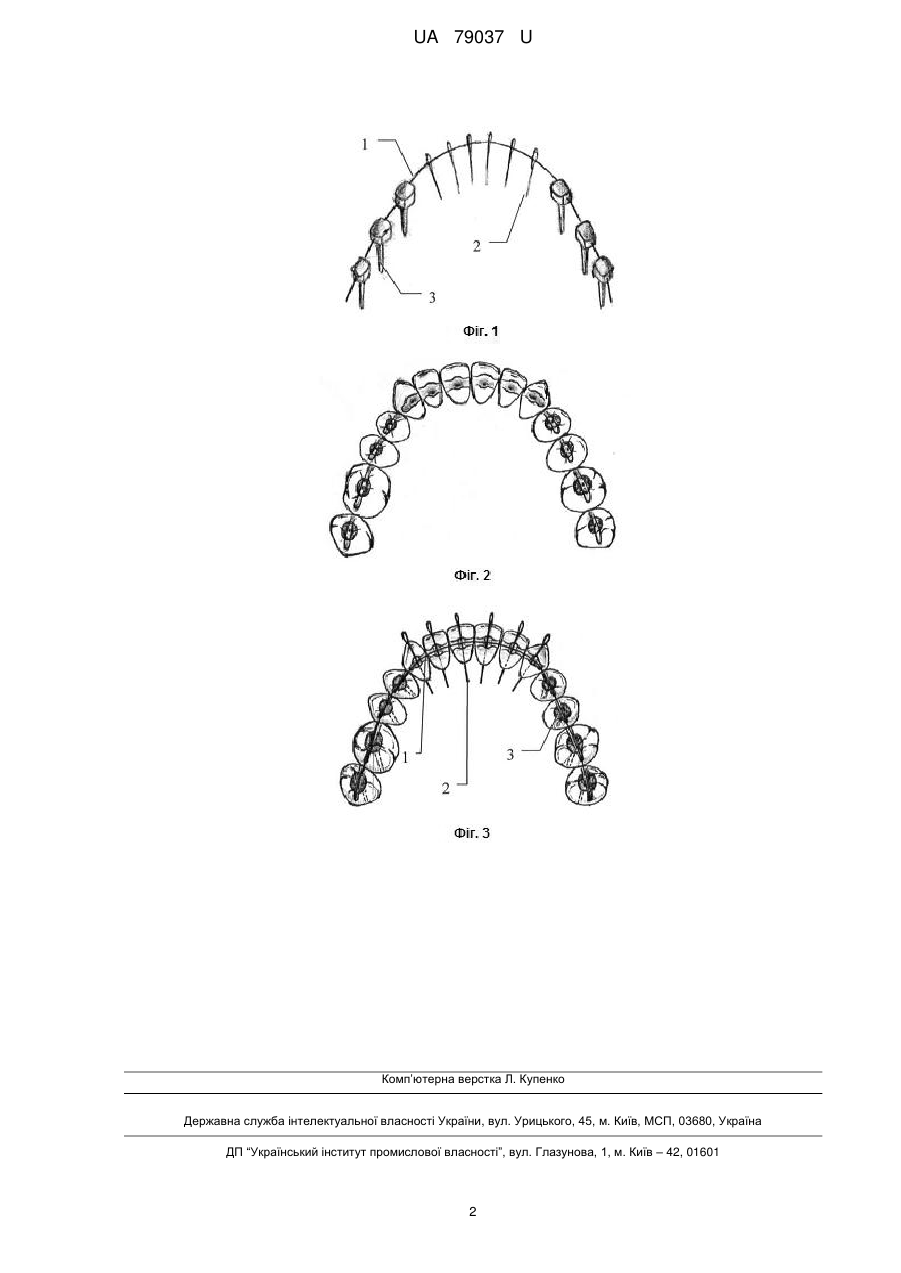

Реферат: Зубна шина складається з стрічки "Поліглас", яка проходить по усьому зубному ряду і містить елементи фіксації у вигляді штифтів у фронтальній ділянці та безколірних пластмасових вкладок у бокових ділянках, які додатково мають елементи фіксації у вигляді штифтів. UA 79037 U (54) ЗУБНА ШИНА UA 79037 U UA 79037 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема до стоматології, і може бути використана як утримуюча конструкція при патологічній рухливості зубів по всій ділянці зубного ряду. Відома шина для всього зубного ряду, що складається зі скловолоконної стрічки "Поліглас". У фронтальній ділянці, розташованої у пазу з оральної сторони зубного ряду, а всередині зубів у їх каналах розташовані елементи фіксації у вигляді штифтів з отворами у верхній частині, крізь які проходить стрічка. У бокових ділянках стрічка проходить через безколірні пластмасові вкладки [1]. Але ця конструкція може розцементуватися при патологічній рухливості зубів у боковій ділянці зубного ряду, внаслідок підвищеного навантаження на жувальних зубах. В основу корисної моделі поставлено задачу створення зубної шини, яка забезпечує утримання при патологічній рухливості зубів по всій ділянці зубного ряду за рахунок наявності у фронтальній ділянці зубного ряду елементів фіксації у вигляді штифтів з отворами у верхній частині, крізь які проходить стрічка "Поліглас", та безколірних пластмасових вкладок зі штифтом, виготовлених в порожнинах за Блеком 1 клас у бічних жувальних зубах, крізь які проходить стрічка "Поліглас". Це все в свою чергу закривається пломбувальним матеріалом світлового затвердіння. Поставлена задача вирішується тим, що у зубній шині прохідна стрічка "Поліглас" на всьому протязі зубного ряду містить елементи фіксації у вигляді штифтів у фронтальній ділянці та елементи фіксації у вигляді безколірних штифтових пластмасових вкладок з отворами в них у боковій ділянці. На фіг. 1 зображена зубна шина, яка складається зі стрічки "Поліглас" 1, металевих штифтів 2, та безколірних штифтових пластмасових вкладок 3. На фіг. 2 зображена зубна шина після процесу установки і фіксації стрічки "Поліглас" 1 у сталевих штифтах 2 та безколірних пластмасових вкладок зі штифтом у бокових ділянках 3. Шину виготовляють таким чином: усі зуби депульпують, проводять інструментальну обробку кореневих каналів по всій їх робочій поверхні. Трепанаційні отвори розширюють у медіальному і латеральному напрямках і створюють пази в бічних стінках порожнини зуба. У бокових зубах виконують ящикоподібні порожнини за Блеком 1 класу і проходять один канал. В ящикоподібні порожнині зубів виготовляють безкольорові пластмасові вкладки зі штифтом і з отворами в них 3 під стрічку "Поліглас". У фронтальній ділянці в області канала вводять індивідуально виготовлені литі металеві штифти 2 з отвором у верхній частині так, що верхня частина штифта виступає в паз. Крізь отвори штифтів вводять стрічку "Поліглас" 1 з вільними кінцями на бічній частині зубного ряду. Далі штифти фіксують в каналах склоіономерним цементом подвійного затвердження. Потім стрічку "Поліглас" продівають послідовно у получені пластмасові вкладки зі штифтом для жувальних зубів. Далі вкладки фіксують у порожнинах склоіономерним цементом подвійного отвердження. На стрічку "Поліглас" наносять адгезив по всій ділянці зубного ряду, полімеризують і пази, з частинами стрічки, яка знаходиться в них, пломбують композиційним матеріалом світлового затвердіння, а також пломбувальний матеріал наноситься тонким шаром на поверхні пластмасових вкладок зі штифтом. Після цього ділянки закриті пломбувальним матеріалом полімеризують. Переваги цієї корисної моделі полягають у тому, що завдяки їй виконується стабілізуюча утримуюча конструкція на протязі всього зубного ряду при патологічній рухливості зубів. При цьому не погіршується гігієнічний індекс та не страждає естетична сторона зубного ряду, підвищена міцність конструкції завдяки боковим вкладкам зі штифтом. Шина не видима для очей, вона розташована всередині тканин зубів. Джерела інформації: 1. Патент UA №72812. МПК А61С8/02. Опубліковано 27.08.2012, Бюл. № 16. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Зубна шина, що складається з стрічки "Поліглас", яка проходить по усьому зубному ряду і містить елементи фіксації у вигляді штифтів у фронтальній ділянці та безколірних пластмасових вкладок у бокових ділянках, яка відрізняється тим, що безколірні пластмасові вкладки у бокових ділянках мають додатково елементи фіксації у вигляді штифтів. 1 UA 79037 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
