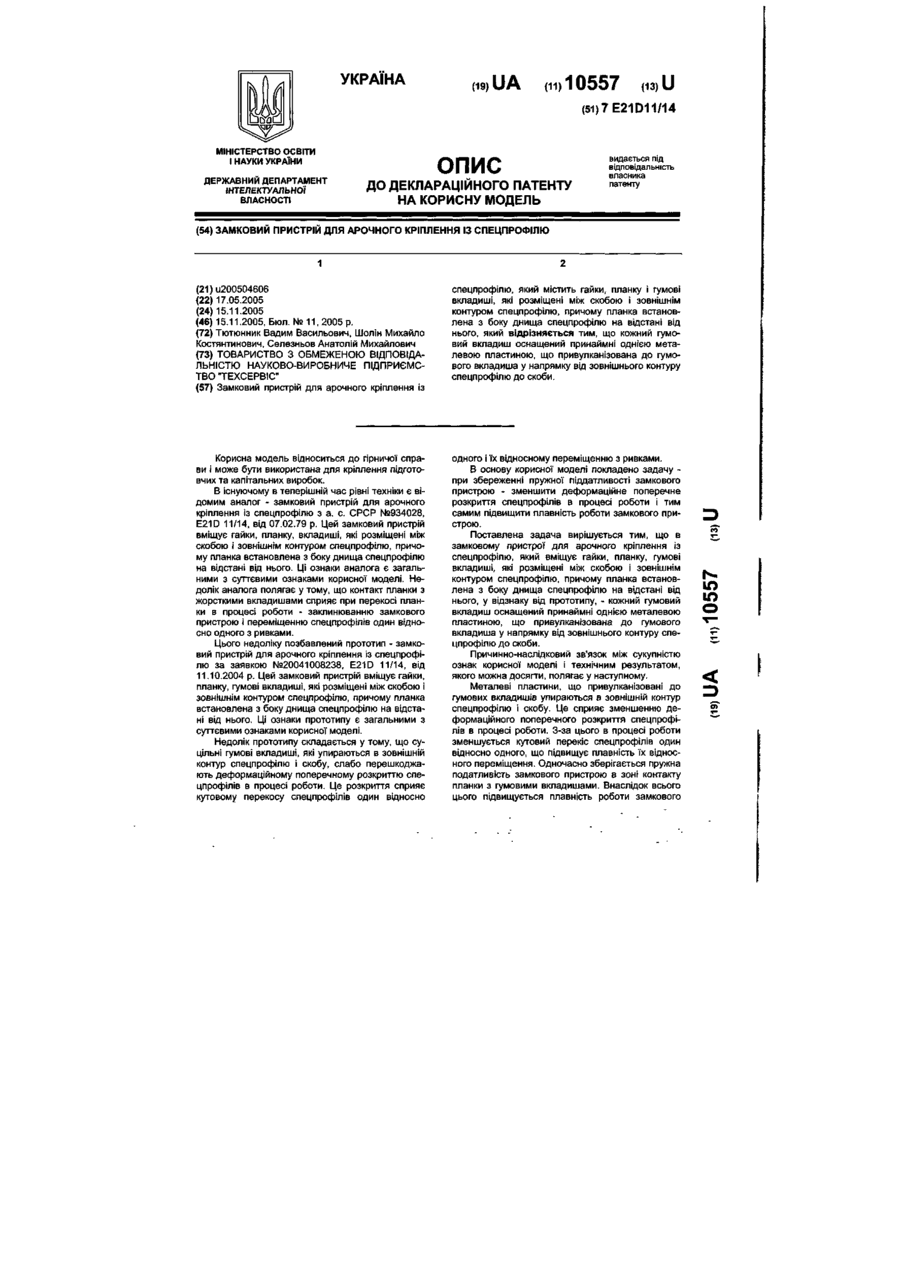

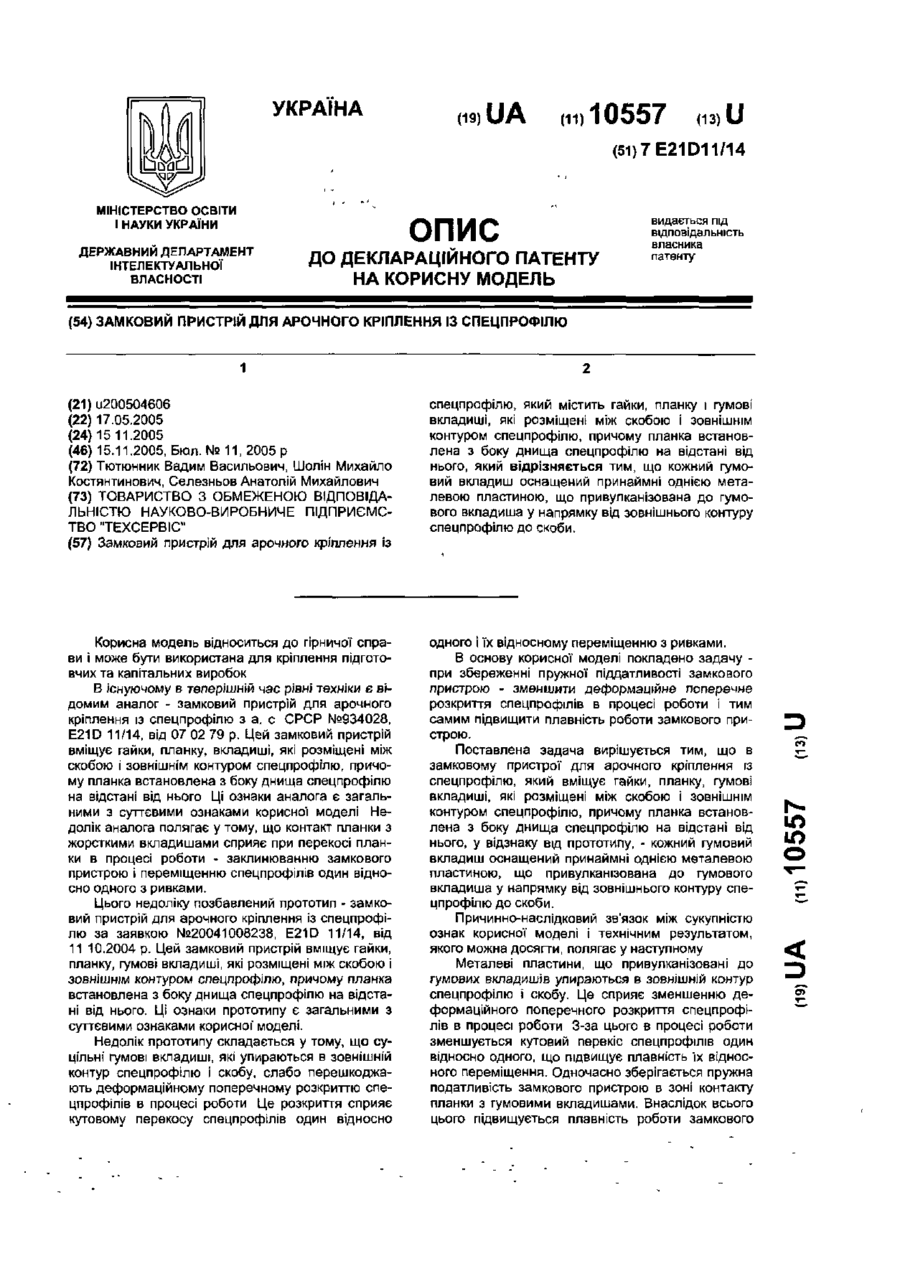

Замковий пристрій для арочного кріплення із спецпрофілю

Замковий пристрій для арочного кріплення із спецпрофілю, який містить гайки, планку і гумові вкладиші, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього, який відрізняється тим, що кожний гумовий вкладиш оснащений принаймні однією металевою пластиною, що привулканізована до гумового вкладиша у напрямку від зовнішнього контуру спецпрофілю до скоби. Корисна модель відноситься до гірничої справи і може бути використана для кріплення підготовчих та капітальних виробок В існуючому в теперішній час рівні техніки є відомим аналог - замковий пристрій для арочного кріплення із спецпрофілю з а. с СРСР №934028, E21D 11/14, від 07 02 79 р. Цей замковий пристрій вміщує гайки, планку, вкладиші, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього Ці ознаки аналога є загальними з суттєвими ознаками корисної моделі Недолік аналога полягає у тому, що контакт планки з жорсткими вкладишами сприяє при перекосі планки в процесі роботи - заклинюванню замкового пристрою і переміщенню спецпрофілів один відносно одного з ривками. Цього недоліку позбавлений прототип - замковий пристрій для арочного кріплення із спецпрофілю за заявкою №20041008238, E21D 11/14, від 11 10.2004 р. Цей замковий пристрій вміщує гайки, планку, гумові вкладиші, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Недолік прототипу складається у тому, що суцільні гумові вкладиші, які упираються в зовнішній контур спецпрофілю і скобу, слабо перешкоджають деформаційному поперечному розкриттю спецпрофілів в процесі роботи Це розкриття сприяє кутовому перекосу спецпрофілів один відносно одного і їх відносному переміщенню з ривками. В основу корисної моделі покладено задачу при збереженні пружної піддатливості замкового пристрою - зменшити деформаційне поперечне розкриття спецпрофілів в процесі роботи і тим самим підвищити плавність роботи замкового пристрою. Поставлена задача вирішується тим, що в замковому пристрої' для арочного кріплення гз спецпрофілю, який вміщує гайки, планку, гумові вкладиші, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього, у відзнаку від прототипу, - кожний гумовий вкладиш оснащений принаймні однією металевою пластиною, що привулканізована до гумового вкладиша у напрямку від зовнішнього контуру спецпрофілю до скоби. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному Металеві пластини, що привулканізовані до гумових вкладишів упираються в зовнішній контур спецпрофілю і скобу. Це сприяє зменшенню деформаційного поперечного розкриття спецпрофілів в процесі роботи З-за цього в процесі роботи зменшується кутовий перекіс спецпрофілів один відносно одного, що підвищує плавність їх відносного переміщення. Одночасно зберігається пружна податливість замкового пристрою в зоні контакту планки з гумовими вкладишами. Внаслідок всього цього підвищується плавність роботи замкового ю ю 10557 до скоби 6. В процесі роботи замкового пристрою внутрішній спецпрофіль 3 і зовнішній спецпрофіль 4 проковзують один відносно одного. При цьому скоба 6 з гайками 1 і планкою 2 відносно спецпрофілів не заклинюють і ривків не відбувається. Це можливо внаслідок пружного деформування вкладишів 5 з гуми. Одночасно пластини 7, які уперті в зовнішній контур спецпрофілю 4 і скобу б, перешкоджають розкриттю зовнішнього спецпрофілю 4. Це в свою чергу сприяє більшої податливості кріплення і плавності роботи. пристрою. На кресленні, що прикладено, зображено загальний вигляд замкового пристрою в розрізі Замковий пристрій містить гайки 1 і планку 2, внутрішній спецпрофіль 3 і зовнішній спецпрофіль 4. Також він має гумові вкладиші 5, які розміщені між скобою 6 і зовнішнім контуром спецпрофілю 4. Планка 2 встановлена з боку днища спецпрофілю 4 на відстані від нього. Кожний гумовий вкладиш 5 оснащений принаймні однією металевою пластиною 7, що привулканізована до гумового вкладиша у напрямку від зовнішнього контуру спецпрофілю 4 Фіг. Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
