Автомат для продажу газет та іншої друкованої на паперовому носії продукції

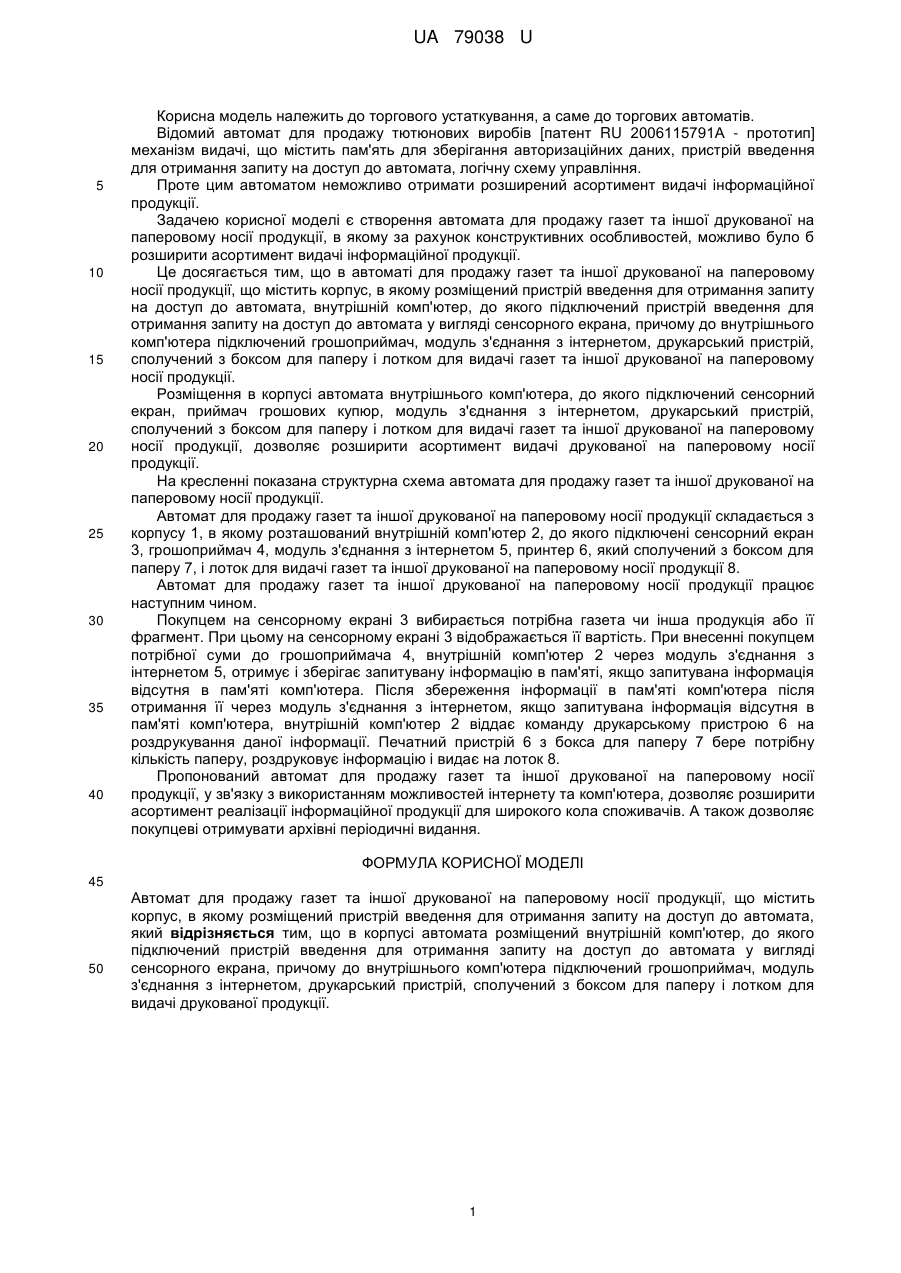

Реферат: UA 79038 U UA 79038 U 5 10 15 20 25 30 35 40 Корисна модель належить до торгового устаткування, а саме до торгових автоматів. Відомий автомат для продажу тютюнових виробів [патент RU 2006115791А - прототип] механізм видачі, що містить пам'ять для зберігання авторизаційних даних, пристрій введення для отримання запиту на доступ до автомата, логічну схему управління. Проте цим автоматом неможливо отримати розширений асортимент видачі інформаційної продукції. Задачею корисної моделі є створення автомата для продажу газет та іншої друкованої на паперовому носії продукції, в якому за рахунок конструктивних особливостей, можливо було б розширити асортимент видачі інформаційної продукції. Це досягається тим, що в автоматі для продажу газет та іншої друкованої на паперовому носії продукції, що містить корпус, в якому розміщений пристрій введення для отримання запиту на доступ до автомата, внутрішній комп'ютер, до якого підключений пристрій введення для отримання запиту на доступ до автомата у вигляді сенсорного екрана, причому до внутрішнього комп'ютера підключений грошоприймач, модуль з'єднання з інтернетом, друкарський пристрій, сполучений з боксом для паперу і лотком для видачі газет та іншої друкованої на паперовому носії продукції. Розміщення в корпусі автомата внутрішнього комп'ютера, до якого підключений сенсорний екран, приймач грошових купюр, модуль з'єднання з інтернетом, друкарський пристрій, сполучений з боксом для паперу і лотком для видачі газет та іншої друкованої на паперовому носії продукції, дозволяє розширити асортимент видачі друкованої на паперовому носії продукції. На кресленні показана структурна схема автомата для продажу газет та іншої друкованої на паперовому носії продукції. Автомат для продажу газет та іншої друкованої на паперовому носії продукції складається з корпусу 1, в якому розташований внутрішній комп'ютер 2, до якого підключені сенсорний екран 3, грошоприймач 4, модуль з'єднання з інтернетом 5, принтер 6, який сполучений з боксом для паперу 7, і лоток для видачі газет та іншої друкованої на паперовому носії продукції 8. Автомат для продажу газет та іншої друкованої на паперовому носії продукції працює наступним чином. Покупцем на сенсорному екрані 3 вибирається потрібна газета чи інша продукція або її фрагмент. При цьому на сенсорному екрані 3 відображається її вартість. При внесенні покупцем потрібної суми до грошоприймача 4, внутрішній комп'ютер 2 через модуль з'єднання з інтернетом 5, отримує і зберігає запитувану інформацію в пам'яті, якщо запитувана інформація відсутня в пам'яті комп'ютера. Після збереження інформації в пам'яті комп'ютера після отримання її через модуль з'єднання з інтернетом, якщо запитувана інформація відсутня в пам'яті комп'ютера, внутрішній комп'ютер 2 віддає команду друкарському пристрою 6 на роздрукування даної інформації. Печатний пристрій 6 з бокса для паперу 7 бере потрібну кількість паперу, роздруковує інформацію і видає на лоток 8. Пропонований автомат для продажу газет та іншої друкованої на паперовому носії продукції, у зв'язку з використанням можливостей інтернету та комп'ютера, дозволяє розширити асортимент реалізації інформаційної продукції для широкого кола споживачів. А також дозволяє покупцеві отримувати архівні періодичні видання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Автомат для продажу газет та іншої друкованої на паперовому носії продукції, що містить корпус, в якому розміщений пристрій введення для отримання запиту на доступ до автомата, який відрізняється тим, що в корпусі автомата розміщений внутрішній комп'ютер, до якого підключений пристрій введення для отримання запиту на доступ до автомата у вигляді сенсорного екрана, причому до внутрішнього комп'ютера підключений грошоприймач, модуль з'єднання з інтернетом, друкарський пристрій, сполучений з боксом для паперу і лотком для видачі друкованої продукції. 1 UA 79038 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
