Робочий циліндр пароповітряного молота

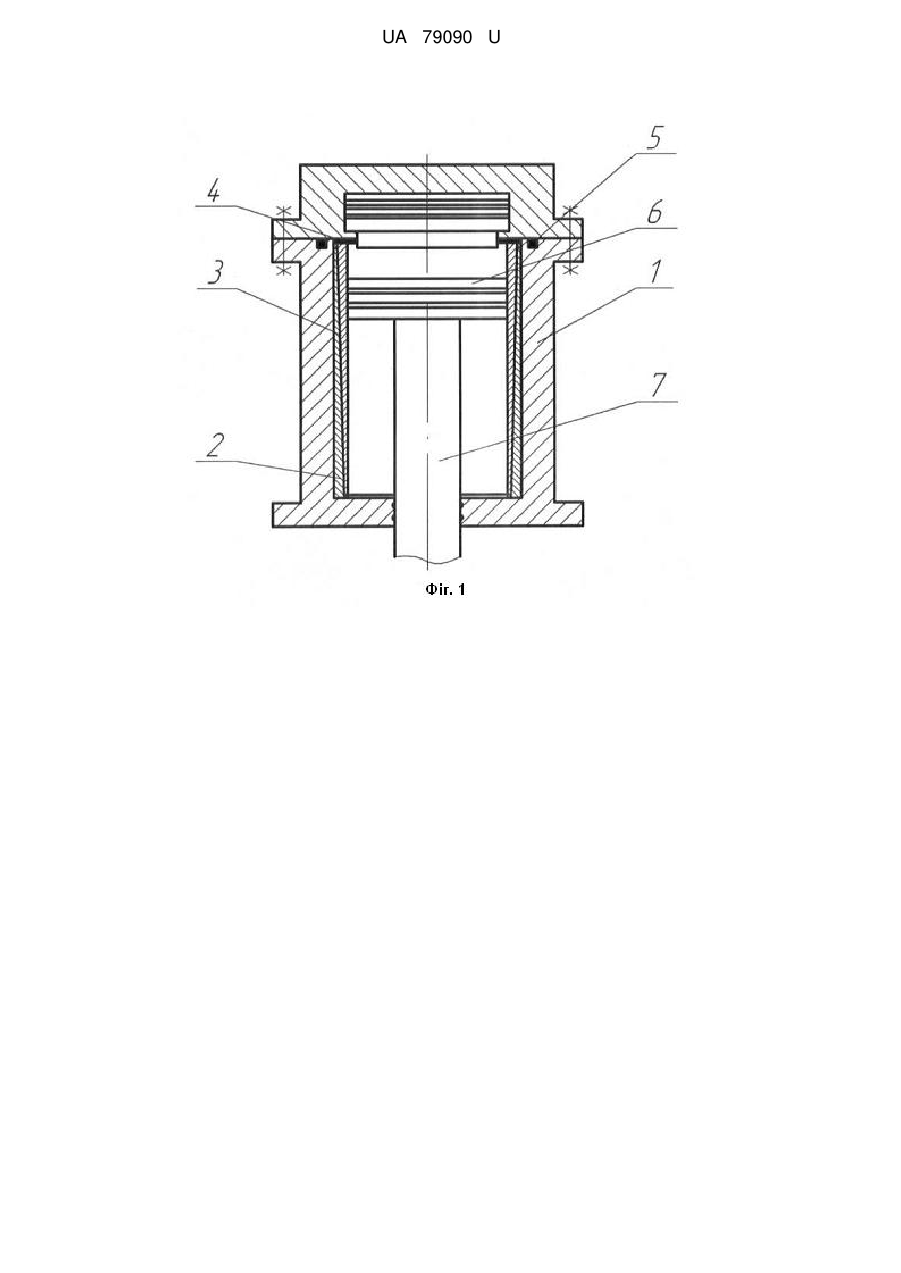

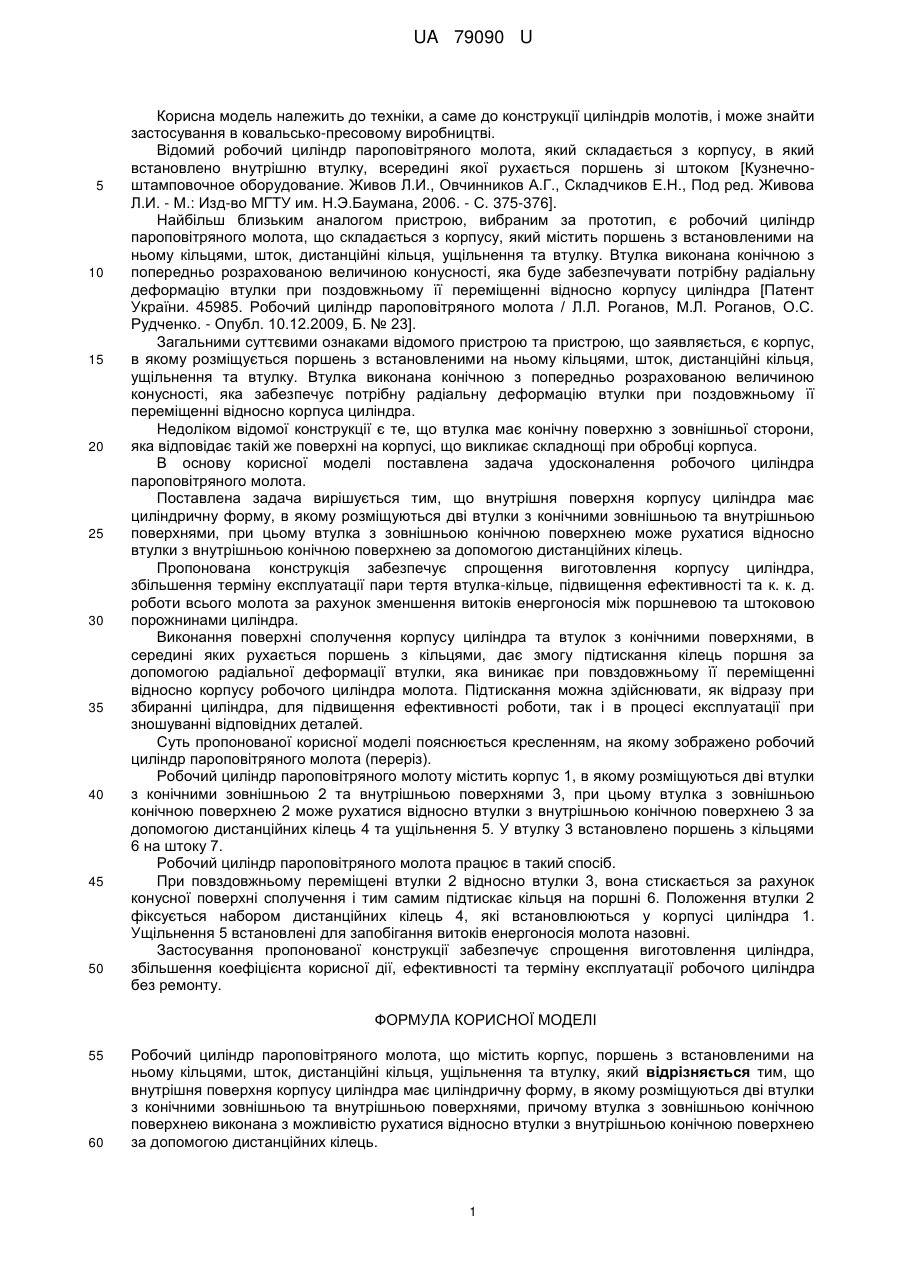

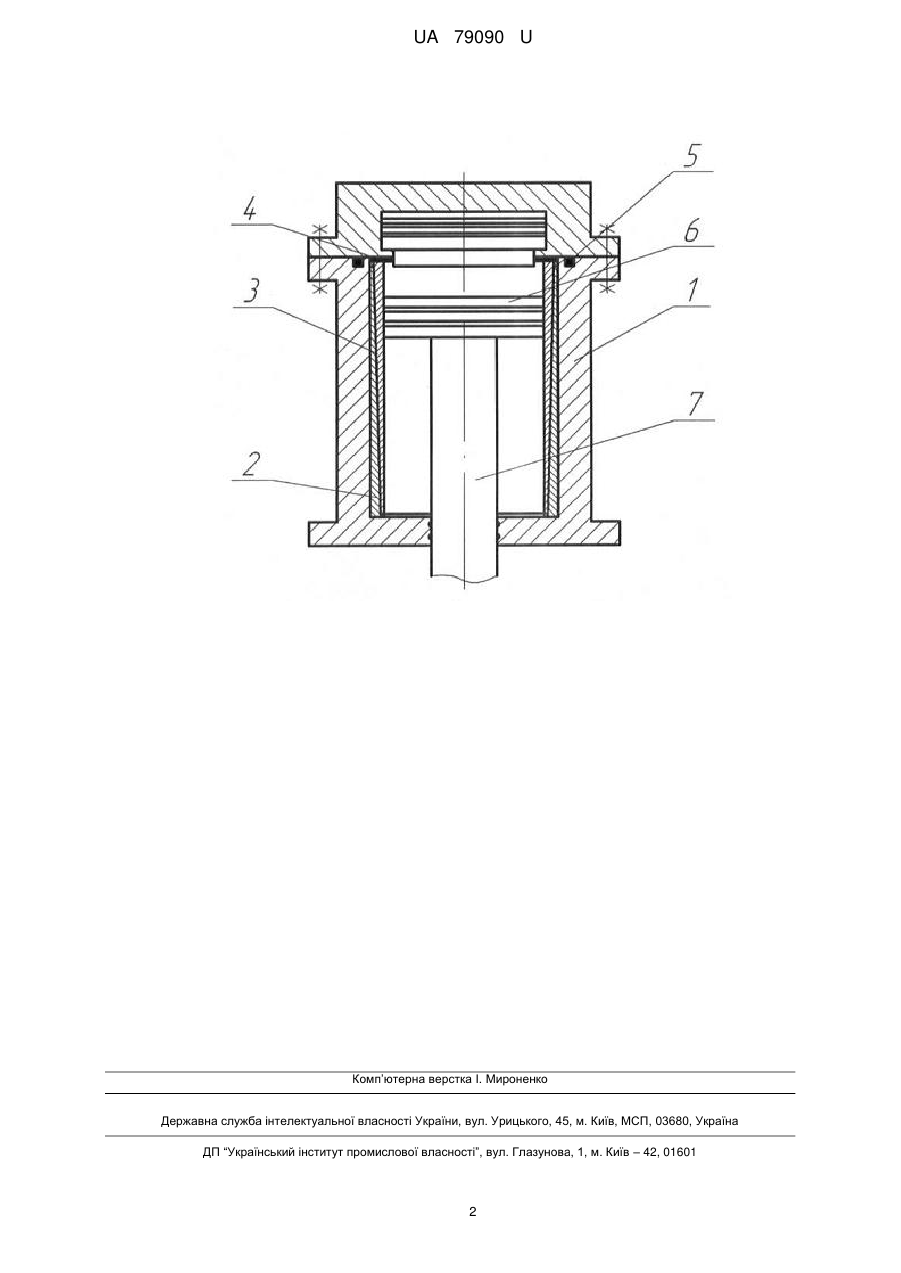

Реферат: Робочий циліндр пароповітряного молота містить корпус, поршень з встановленими на ньому кільцями, шток, дистанційні кільця, ущільнення та втулку. Внутрішня поверхня корпусу циліндра має циліндричну форму, в якому розміщуються дві втулки з конічними зовнішньою та внутрішньою поверхнями. Втулка з зовнішньою конічною поверхнею виконана з можливістю рухатися відносно втулки з внутрішньою конічною поверхнею за допомогою дистанційних кілець. UA 79090 U (54) РОБОЧИЙ ЦИЛІНДР ПАРОПОВІТРЯНОГО МОЛОТА UA 79090 U UA 79090 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки, а саме до конструкції циліндрів молотів, і може знайти застосування в ковальсько-пресовому виробництві. Відомий робочий циліндр пароповітряного молота, який складається з корпусу, в який встановлено внутрішню втулку, всередині якої рухається поршень зі штоком [Кузнечноштамповочное оборудование. Живов Л.И., Овчинников А.Г., Складчиков Е.Н., Под ред. Живова Л.И. - М.: Изд-во МГТУ им. Н.Э.Баумана, 2006. - С. 375-376]. Найбільш близьким аналогом пристрою, вибраним за прототип, є робочий циліндр пароповітряного молота, що складається з корпусу, який містить поршень з встановленими на ньому кільцями, шток, дистанційні кільця, ущільнення та втулку. Втулка виконана конічною з попередньо розрахованою величиною конусності, яка буде забезпечувати потрібну радіальну деформацію втулки при поздовжньому її переміщенні відносно корпусу циліндра [Патент України. 45985. Робочий циліндр пароповітряного молота / Л.Л. Роганов, М.Л. Роганов, О.С. Рудченко. - Опубл. 10.12.2009, Б. № 23]. Загальними суттєвими ознаками відомого пристрою та пристрою, що заявляється, є корпус, в якому розміщується поршень з встановленими на ньому кільцями, шток, дистанційні кільця, ущільнення та втулку. Втулка виконана конічною з попередньо розрахованою величиною конусності, яка забезпечує потрібну радіальну деформацію втулки при поздовжньому її переміщенні відносно корпуса циліндра. Недоліком відомої конструкції є те, що втулка має конічну поверхню з зовнішньої сторони, яка відповідає такій же поверхні на корпусі, що викликає складнощі при обробці корпуса. В основу корисної моделі поставлена задача удосконалення робочого циліндра пароповітряного молота. Поставлена задача вирішується тим, що внутрішня поверхня корпусу циліндра має циліндричну форму, в якому розміщуються дві втулки з конічними зовнішньою та внутрішньою поверхнями, при цьому втулка з зовнішньою конічною поверхнею може рухатися відносно втулки з внутрішньою конічною поверхнею за допомогою дистанційних кілець. Пропонована конструкція забезпечує спрощення виготовлення корпусу циліндра, збільшення терміну експлуатації пари тертя втулка-кільце, підвищення ефективності та к. к. д. роботи всього молота за рахунок зменшення витоків енергоносія між поршневою та штоковою порожнинами циліндра. Виконання поверхні сполучення корпусу циліндра та втулок з конічними поверхнями, в середині яких рухається поршень з кільцями, дає змогу підтискання кілець поршня за допомогою радіальної деформації втулки, яка виникає при повздовжньому її переміщенні відносно корпусу робочого циліндра молота. Підтискання можна здійснювати, як відразу при збиранні циліндра, для підвищення ефективності роботи, так і в процесі експлуатації при зношуванні відповідних деталей. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображено робочий циліндр пароповітряного молота (переріз). Робочий циліндр пароповітряного молоту містить корпус 1, в якому розміщуються дві втулки з конічними зовнішньою 2 та внутрішньою поверхнями 3, при цьому втулка з зовнішньою конічною поверхнею 2 може рухатися відносно втулки з внутрішньою конічною поверхнею 3 за допомогою дистанційних кілець 4 та ущільнення 5. У втулку 3 встановлено поршень з кільцями 6 на штоку 7. Робочий циліндр пароповітряного молота працює в такий спосіб. При повздовжньому переміщені втулки 2 відносно втулки 3, вона стискається за рахунок конусної поверхні сполучення і тим самим підтискає кільця на поршні 6. Положення втулки 2 фіксується набором дистанційних кілець 4, які встановлюються у корпусі циліндра 1. Ущільнення 5 встановлені для запобігання витоків енергоносія молота назовні. Застосування пропонованої конструкції забезпечує спрощення виготовлення циліндра, збільшення коефіцієнта корисної дії, ефективності та терміну експлуатації робочого циліндра без ремонту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Робочий циліндр пароповітряного молота, що містить корпус, поршень з встановленими на ньому кільцями, шток, дистанційні кільця, ущільнення та втулку, який відрізняється тим, що внутрішня поверхня корпусу циліндра має циліндричну форму, в якому розміщуються дві втулки з конічними зовнішньою та внутрішньою поверхнями, причому втулка з зовнішньою конічною поверхнею виконана з можливістю рухатися відносно втулки з внутрішньою конічною поверхнею за допомогою дистанційних кілець. 1 UA 79090 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
