Гідроциліндр насоса з додатковим брудозбирачем

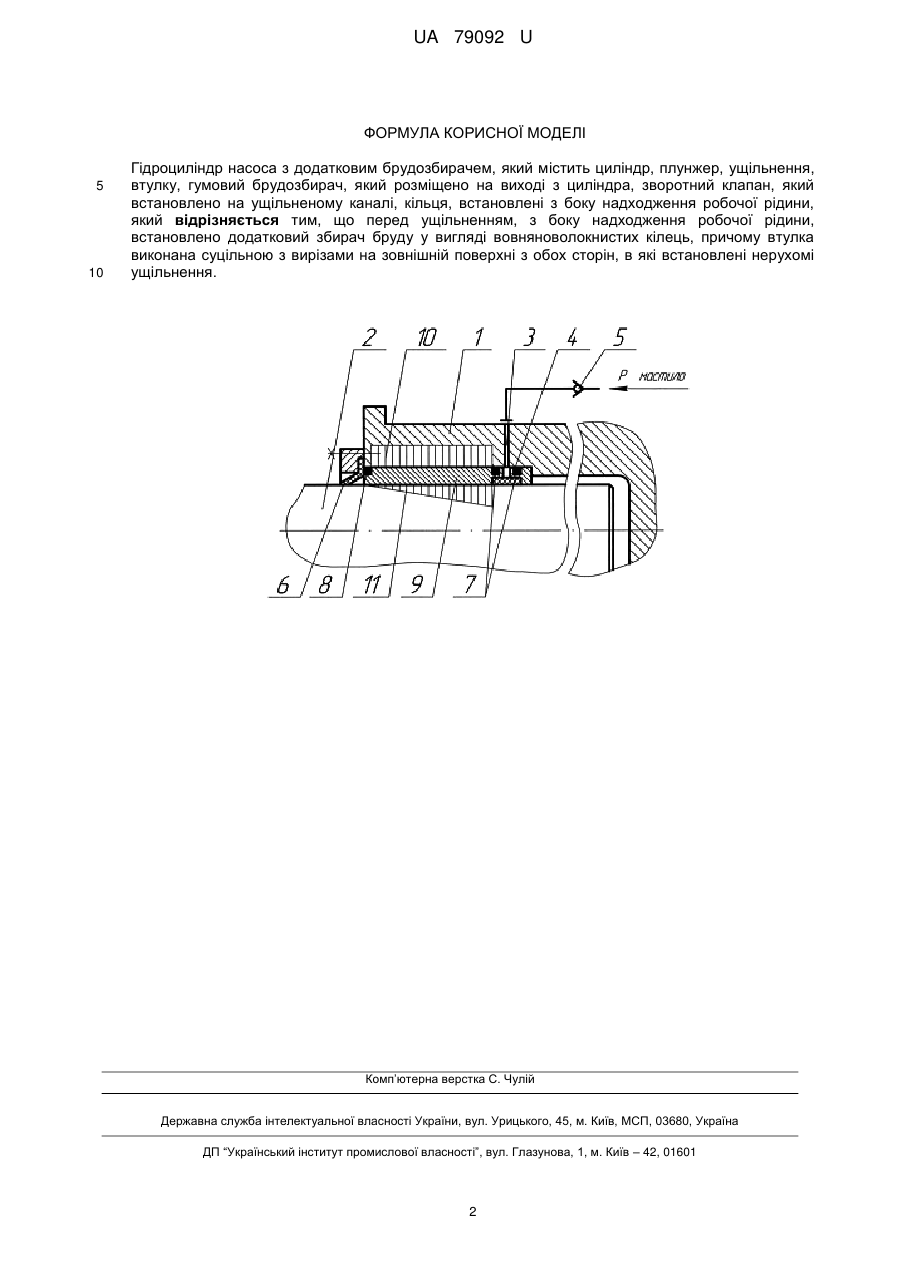

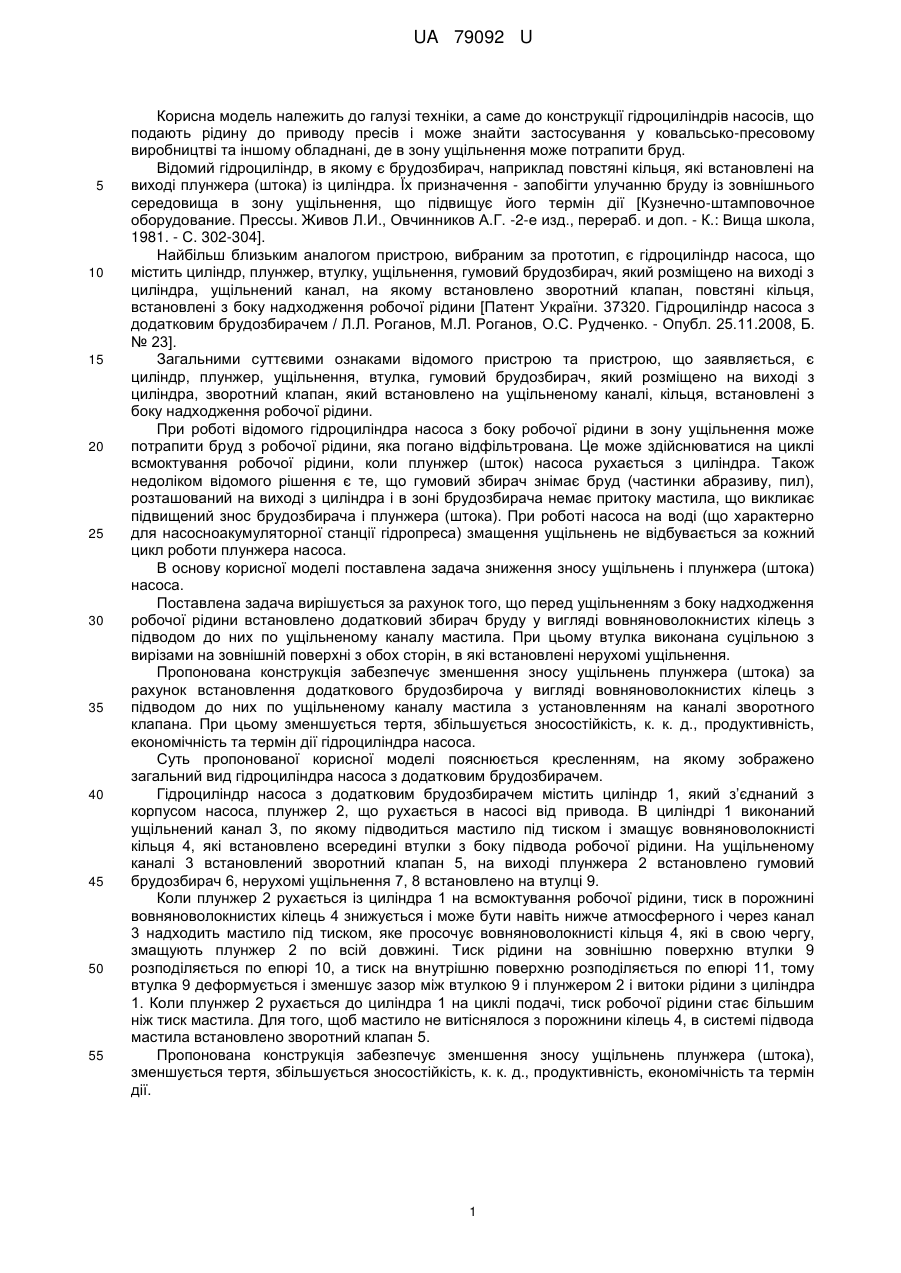

Реферат: Гідроциліндр насоса з додатковим брудозбирачем містить циліндр, плунжер, ущільнення, втулку, гумовий брудозбирач, який розміщено на виході з циліндра, зворотний клапан, який встановлено на ущільненому каналі, кільця, встановлені з боку надходження робочої рідини. Перед ущільненням, з боку надходження робочої рідини, встановлено додатковий збирач бруду у вигляді вовняноволокнистих кілець. Втулка виконана суцільною з вирізами на зовнішній поверхні з обох сторін, в які встановлені нерухомі ущільнення. UA 79092 U (54) ГІДРОЦИЛІНДР НАСОСА З ДОДАТКОВИМ БРУДОЗБИРАЧЕМ UA 79092 U UA 79092 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до конструкції гідроциліндрів насосів, що подають рідину до приводу пресів і може знайти застосування у ковальсько-пресовому виробництві та іншому обладнані, де в зону ущільнення може потрапити бруд. Відомий гідроциліндр, в якому є брудозбирач, наприклад повстяні кільця, які встановлені на виході плунжера (штока) із циліндра. Їх призначення - запобігти улучанню бруду із зовнішнього середовища в зону ущільнення, що підвищує його термін дії [Кузнечно-штамповочное оборудование. Прессы. Живов Л.И., Овчинников А.Г. -2-е изд., перераб. и доп. - К.: Вища школа, 1981. - С. 302-304]. Найбільш близьким аналогом пристрою, вибраним за прототип, є гідроциліндр насоса, що містить циліндр, плунжер, втулку, ущільнення, гумовий брудозбирач, який розміщено на виході з циліндра, ущільнений канал, на якому встановлено зворотний клапан, повстяні кільця, встановлені з боку надходження робочої рідини [Патент України. 37320. Гідроциліндр насоса з додатковим брудозбирачем / Л.Л. Роганов, М.Л. Роганов, О.С. Рудченко. - Опубл. 25.11.2008, Б. № 23]. Загальними суттєвими ознаками відомого пристрою та пристрою, що заявляється, є циліндр, плунжер, ущільнення, втулка, гумовий брудозбирач, який розміщено на виході з циліндра, зворотний клапан, який встановлено на ущільненому каналі, кільця, встановлені з боку надходження робочої рідини. При роботі відомого гідроциліндра насоса з боку робочої рідини в зону ущільнення може потрапити бруд з робочої рідини, яка погано відфільтрована. Це може здійснюватися на циклі всмоктування робочої рідини, коли плунжер (шток) насоса рухається з циліндра. Також недоліком відомого рішення є те, що гумовий збирач знімає бруд (частинки абразиву, пил), розташований на виході з циліндра і в зоні брудозбирача немає притоку мастила, що викликає підвищений знос брудозбирача і плунжера (штока). При роботі насоса на воді (що характерно для насосноакумуляторної станції гідропреса) змащення ущільнень не відбувається за кожний цикл роботи плунжера насоса. В основу корисної моделі поставлена задача зниження зносу ущільнень і плунжера (штока) насоса. Поставлена задача вирішується за рахунок того, що перед ущільненням з боку надходження робочої рідини встановлено додатковий збирач бруду у вигляді вовняноволокнистих кілець з підводом до них по ущільненому каналу мастила. При цьому втулка виконана суцільною з вирізами на зовнішній поверхні з обох сторін, в які встановлені нерухомі ущільнення. Пропонована конструкція забезпечує зменшення зносу ущільнень плунжера (штока) за рахунок встановлення додаткового брудозбироча у вигляді вовняноволокнистих кілець з підводом до них по ущільненому каналу мастила з установленням на каналі зворотного клапана. При цьому зменшується тертя, збільшується зносостійкість, к. к. д., продуктивність, економічність та термін дії гідроциліндра насоса. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображено загальний вид гідроциліндра насоса з додатковим брудозбирачем. Гідроциліндр насоса з додатковим брудозбирачем містить циліндр 1, який з’єднаний з корпусом насоса, плунжер 2, що рухається в насосі від привода. В циліндрі 1 виконаний ущільнений канал 3, по якому підводиться мастило під тиском і змащує вовняноволокнисті кільця 4, які встановлено всередині втулки з боку підвода робочої рідини. На ущільненому каналі 3 встановлений зворотний клапан 5, на виході плунжера 2 встановлено гумовий брудозбирач 6, нерухомі ущільнення 7, 8 встановлено на втулці 9. Коли плунжер 2 рухається із циліндра 1 на всмоктування робочої рідини, тиск в порожнині вовняноволокнистих кілець 4 знижується і може бути навіть нижче атмосферного і через канал 3 надходить мастило під тиском, яке просочує вовняноволокнисті кільця 4, які в свою чергу, змащують плунжер 2 по всій довжині. Тиск рідини на зовнішню поверхню втулки 9 розподіляється по епюрі 10, а тиск навнутрішню поверхню розподіляється по епюрі 11, тому втулка 9 деформується і зменшує зазор між втулкою 9 і плунжером 2 і витоки рідини з циліндра 1. Коли плунжер 2 рухається до циліндра 1 на циклі подачі, тиск робочої рідини стає більшим ніж тиск мастила. Для того, щоб мастило не витіснялося з порожнини кілець 4, в системі підвода мастила встановлено зворотний клапан 5. Пропонована конструкція забезпечує зменшення зносу ущільнень плунжера (штока), зменшується тертя, збільшується зносостійкість, к. к. д., продуктивність, економічність та термін дії. 1 UA 79092 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гідроциліндр насоса з додатковим брудозбирачем, який містить циліндр, плунжер, ущільнення, втулку, гумовий брудозбирач, який розміщено на виході з циліндра, зворотний клапан, який встановлено на ущільненому каналі, кільця, встановлені з боку надходження робочої рідини, який відрізняється тим, що перед ущільненням, з боку надходження робочої рідини, встановлено додатковий збирач бруду у вигляді вовняноволокнистих кілець, причому втулка виконана суцільною з вирізами на зовнішній поверхні з обох сторін, в які встановлені нерухомі ущільнення. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
