Гідравлічний радіально-поршневий насос

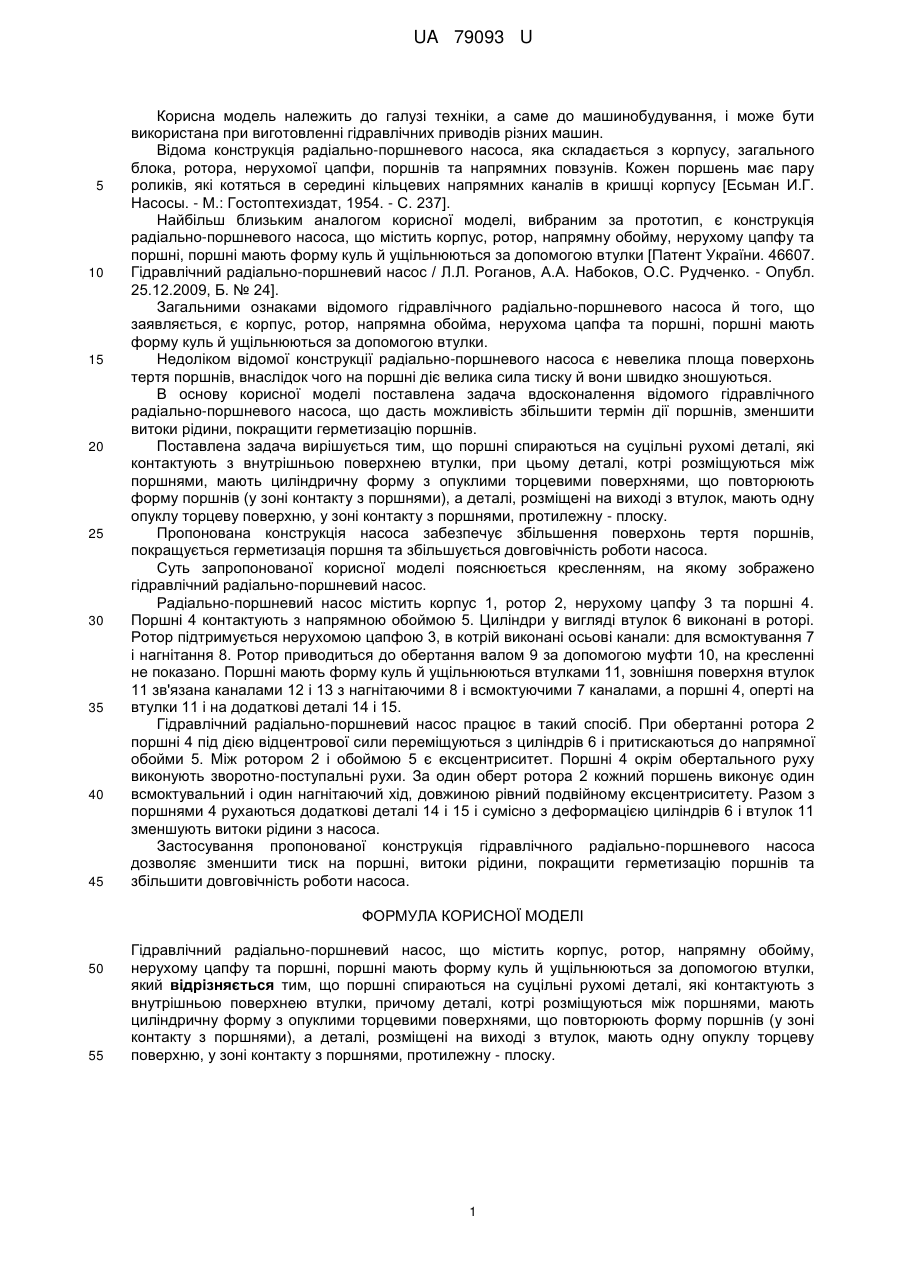

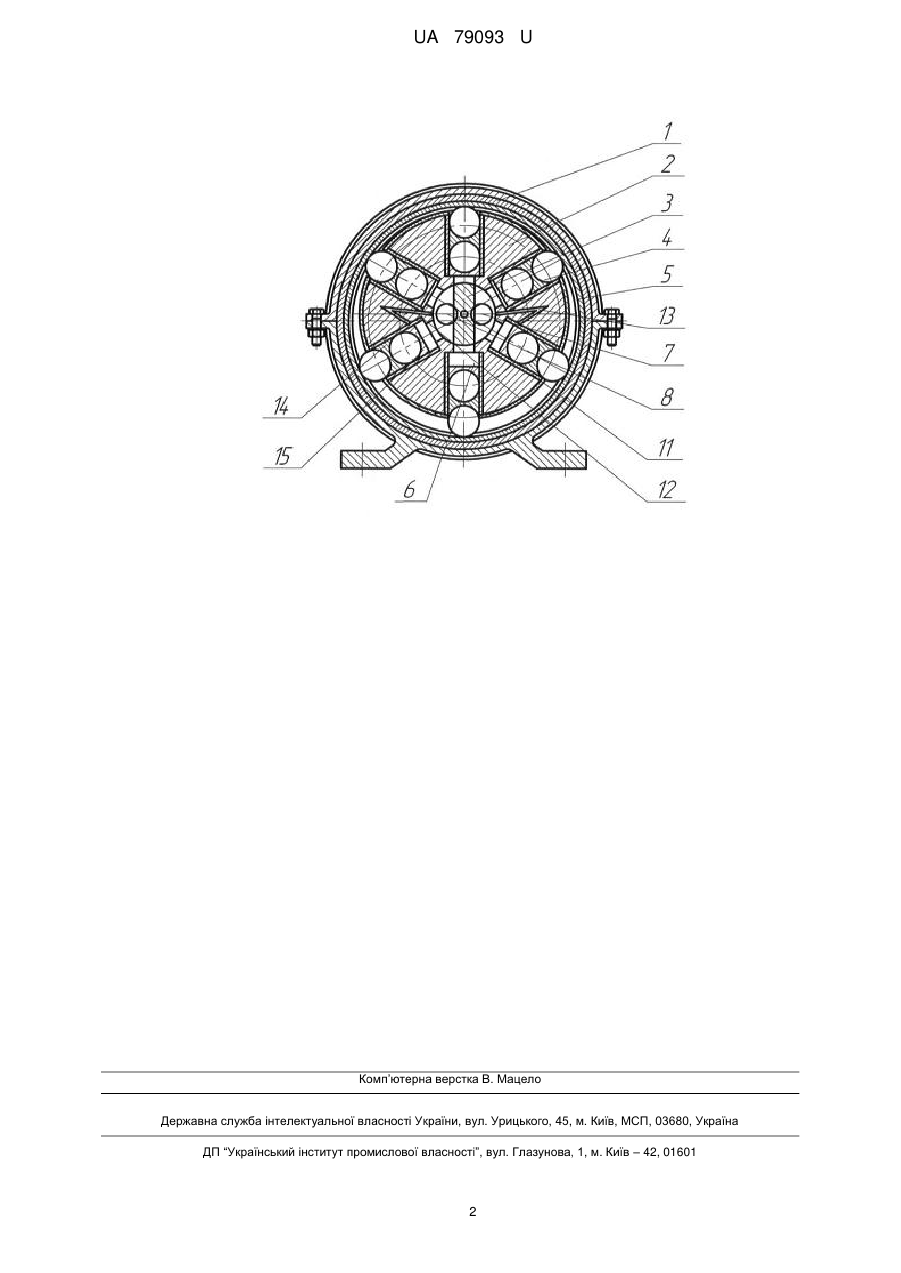

Реферат: Гідравлічний радіально-поршневий насос містить корпус, ротор, напрямну обойму, нерухому цапфу та поршні, поршні мають форму куль й ущільнюються за допомогою втулки. Поршні спираються на суцільні рухомі деталі, які контактують з внутрішньою поверхнею втулки. Деталі, які розміщуються між поршнями, мають циліндричну форму з опуклими торцевими поверхнями, що повторюють форму поршнів (у зоні контакту з поршнями), а деталі, розміщені на виході з втулок, мають одну опуклу торцеву поверхню, у зоні контакту з поршнями, протилежну - плоску. UA 79093 U (54) ГІДРАВЛІЧНИЙ РАДІАЛЬНО-ПОРШНЕВИЙ НАСОС UA 79093 U UA 79093 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до машинобудування, і може бути використана при виготовленні гідравлічних приводів різних машин. Відома конструкція радіально-поршневого насоса, яка складається з корпусу, загального блока, ротора, нерухомої цапфи, поршнів та напрямних повзунів. Кожен поршень має пару роликів, які котяться в середині кільцевих напрямних каналів в кришці корпусу [Есьман И.Г. Насосы. - М.: Гостоптехиздат, 1954. - С. 237]. Найбільш близьким аналогом корисної моделі, вибраним за прототип, є конструкція радіально-поршневого насоса, що містить корпус, ротор, напрямну обойму, нерухому цапфу та поршні, поршні мають форму куль й ущільнюються за допомогою втулки [Патент України. 46607. Гідравлічний радіально-поршневий насос / Л.Л. Роганов, А.А. Набоков, О.С. Рудченко. - Опубл. 25.12.2009, Б. № 24]. Загальними ознаками відомого гідравлічного радіально-поршневого насоса й того, що заявляється, є корпус, ротор, напрямна обойма, нерухома цапфа та поршні, поршні мають форму куль й ущільнюються за допомогою втулки. Недоліком відомої конструкції радіально-поршневого насоса є невелика площа поверхонь тертя поршнів, внаслідок чого на поршні діє велика сила тиску й вони швидко зношуються. В основу корисної моделі поставлена задача вдосконалення відомого гідравлічного радіально-поршневого насоса, що дасть можливість збільшити термін дії поршнів, зменшити витоки рідини, покращити герметизацію поршнів. Поставлена задача вирішується тим, що поршні спираються на суцільні рухомі деталі, які контактують з внутрішньою поверхнею втулки, при цьому деталі, котрі розміщуються між поршнями, мають циліндричну форму з опуклими торцевими поверхнями, що повторюють форму поршнів (у зоні контакту з поршнями), а деталі, розміщені на виході з втулок, мають одну опуклу торцеву поверхню, у зоні контакту з поршнями, протилежну - плоску. Пропонована конструкція насоса забезпечує збільшення поверхонь тертя поршнів, покращується герметизація поршня та збільшується довговічність роботи насоса. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено гідравлічний радіально-поршневий насос. Радіально-поршневий насос містить корпус 1, ротор 2, нерухому цапфу 3 та поршні 4. Поршні 4 контактують з напрямною обоймою 5. Циліндри у вигляді втулок 6 виконані в роторі. Ротор підтримується нерухомою цапфою 3, в котрій виконані осьові канали: для всмоктування 7 і нагнітання 8. Ротор приводиться до обертання валом 9 за допомогою муфти 10, на кресленні не показано. Поршні мають форму куль й ущільнюються втулками 11, зовнішня поверхня втулок 11 зв'язана каналами 12 і 13 з нагнітаючими 8 і всмоктуючими 7 каналами, а поршні 4, оперті на втулки 11 і на додаткові деталі 14 і 15. Гідравлічний радіально-поршневий насос працює в такий спосіб. При обертанні ротора 2 поршні 4 під дією відцентрової сили переміщуються з циліндрів 6 і притискаються до напрямної обойми 5. Між ротором 2 і обоймою 5 є ексцентриситет. Поршні 4 окрім обертального руху виконують зворотно-поступальні рухи. За один оберт ротора 2 кожний поршень виконує один всмоктувальний і один нагнітаючий хід, довжиною рівний подвійному ексцентриситету. Разом з поршнями 4 рухаються додаткові деталі 14 і 15 і сумісно з деформацією циліндрів 6 і втулок 11 зменшують витоки рідини з насоса. Застосування пропонованої конструкція гідравлічного радіально-поршневого насоса дозволяє зменшити тиск на поршні, витоки рідини, покращити герметизацію поршнів та збільшити довговічність роботи насоса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Гідравлічний радіально-поршневий насос, що містить корпус, ротор, напрямну обойму, нерухому цапфу та поршні, поршні мають форму куль й ущільнюються за допомогою втулки, який відрізняється тим, що поршні спираються на суцільні рухомі деталі, які контактують з внутрішньою поверхнею втулки, причому деталі, котрі розміщуються між поршнями, мають циліндричну форму з опуклими торцевими поверхнями, що повторюють форму поршнів (у зоні контакту з поршнями), а деталі, розміщені на виході з втулок, мають одну опуклу торцеву поверхню, у зоні контакту з поршнями, протилежну - плоску. 1 UA 79093 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
