Лопать вітродвигуна

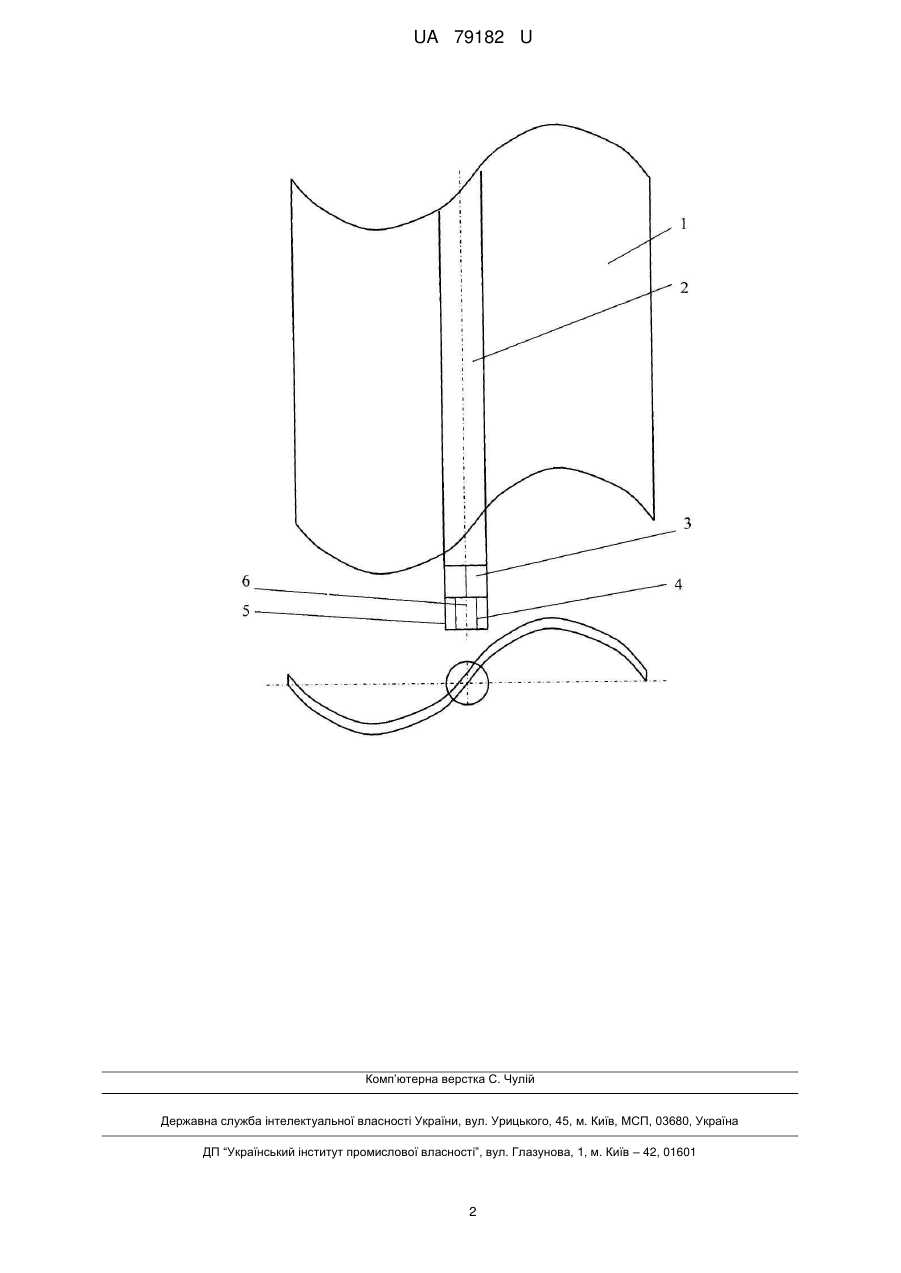

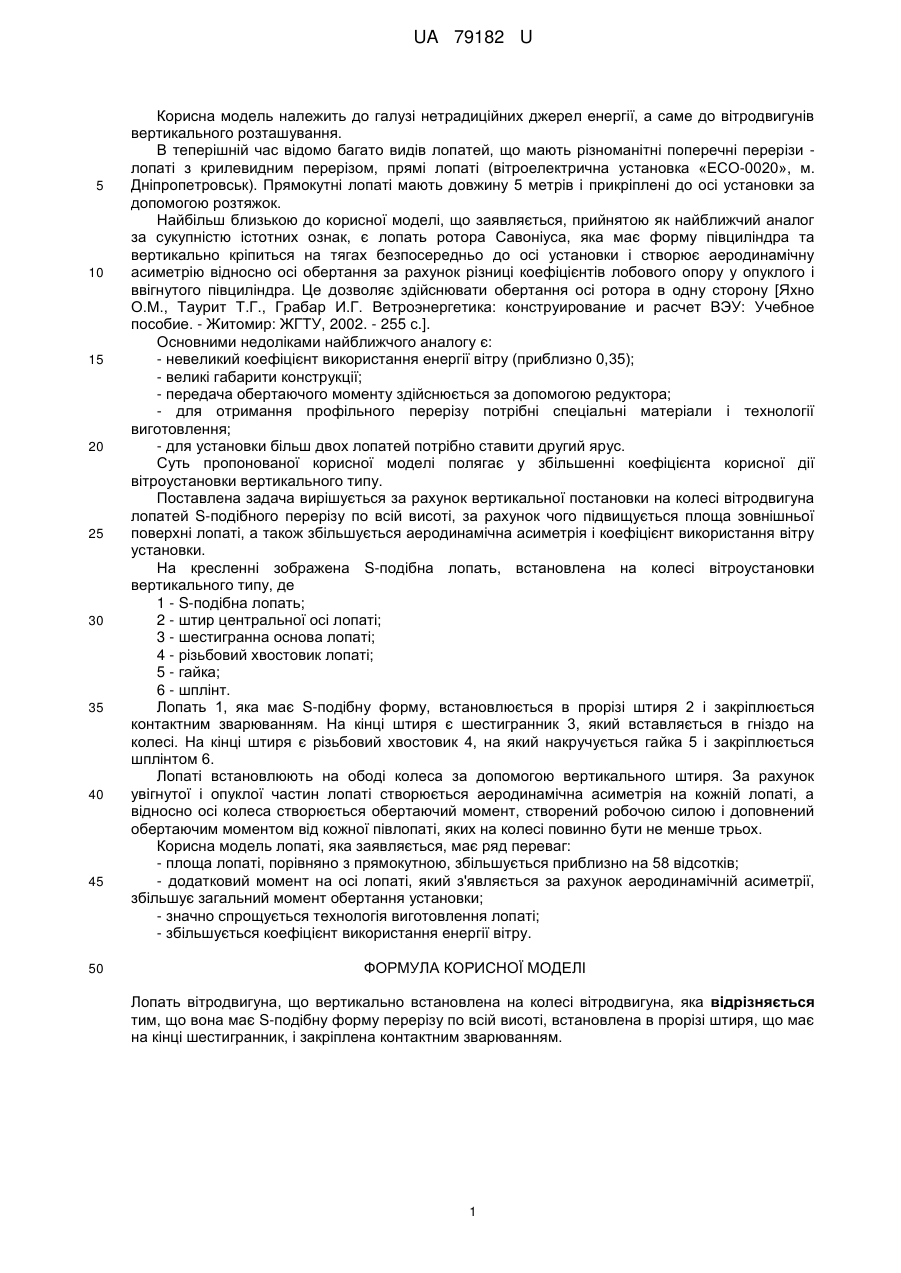

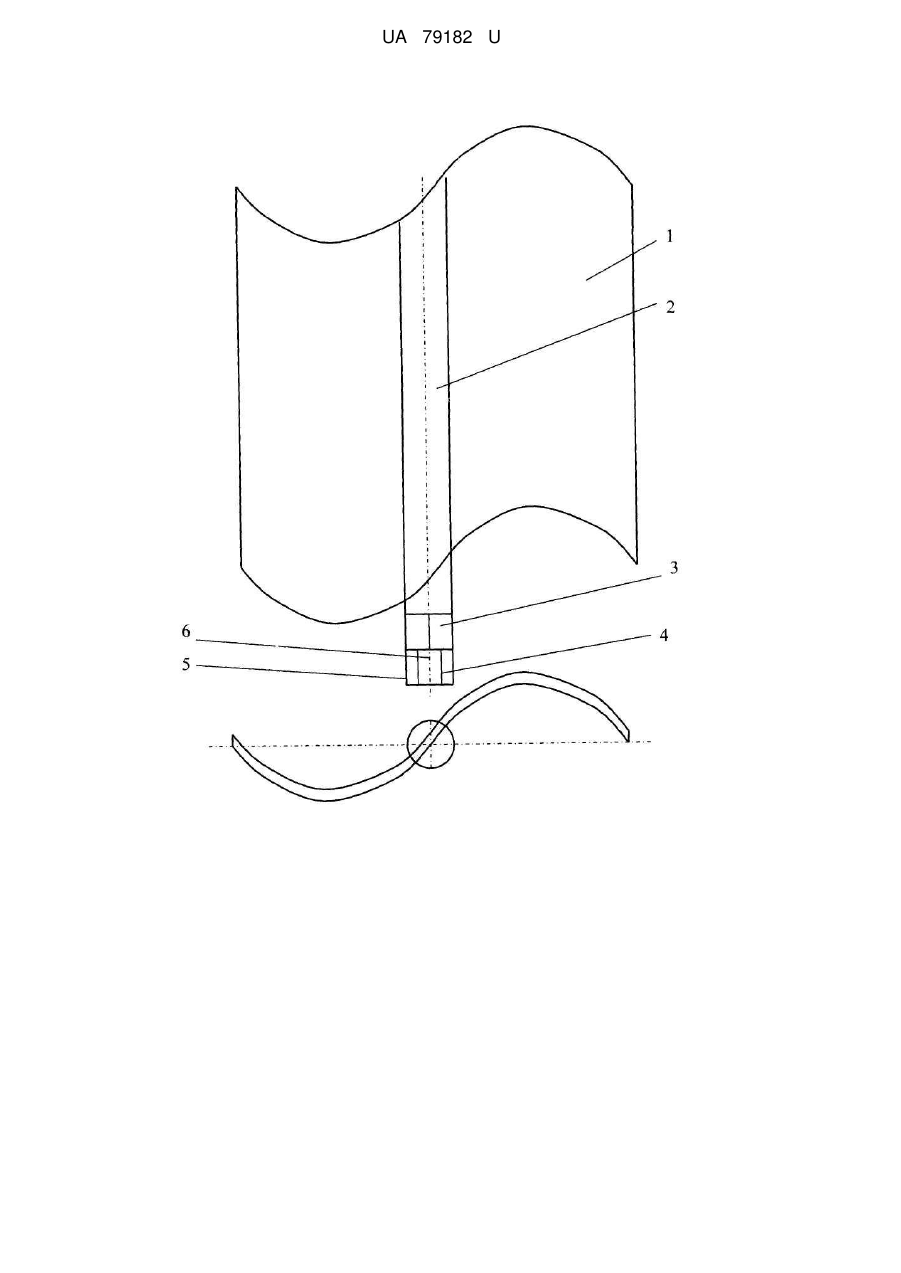

Реферат: Лопать вітродвигуна має S-подібну форму перерізу по всій висоті, вертикально встановлена на колесі вітродвигуна в прорізі штиря, що має на кінці шестигранник, і закріплена контактним зварюванням. UA 79182 U (12) UA 79182 U UA 79182 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі нетрадиційних джерел енергії, а саме до вітродвигунів вертикального розташування. В теперішній час відомо багато видів лопатей, що мають різноманітні поперечні перерізи лопаті з крилевидним перерізом, прямі лопаті (вітроелектрична установка «ЕСО-0020», м. Дніпропетровськ). Прямокутні лопаті мають довжину 5 метрів і прикріплені до осі установки за допомогою розтяжок. Найбільш близькою до корисної моделі, що заявляється, прийнятою як найближчий аналог за сукупністю істотних ознак, є лопать ротора Савоніуса, яка має форму півциліндра та вертикально кріпиться на тягах безпосередньо до осі установки і створює аеродинамічну асиметрію відносно осі обертання за рахунок різниці коефіцієнтів лобового опору у опуклого і ввігнутого півциліндра. Це дозволяє здійснювати обертання осі ротора в одну сторону [Яхно О.М., Таурит Т.Г., Грабар И.Г. Ветроэнергетика: конструирование и расчет ВЭУ: Учебное пособие. - Житомир: ЖГТУ, 2002. - 255 с.]. Основними недоліками найближчого аналогу є: - невеликий коефіцієнт використання енергії вітру (приблизно 0,35); - великі габарити конструкції; - передача обертаючого моменту здійснюється за допомогою редуктора; - для отримання профільного перерізу потрібні спеціальні матеріали і технології виготовлення; - для установки більш двох лопатей потрібно ставити другий ярус. Суть пропонованої корисної моделі полягає у збільшенні коефіцієнта корисної дії вітроустановки вертикального типу. Поставлена задача вирішується за рахунок вертикальної постановки на колесі вітродвигуна лопатей S-подібного перерізу по всій висоті, за рахунок чого підвищується площа зовнішньої поверхні лопаті, а також збільшується аеродинамічна асиметрія і коефіцієнт використання вітру установки. На кресленні зображена S-подібна лопать, встановлена на колесі вітроустановки вертикального типу, де 1 - S-подібна лопать; 2 - штир центральної осі лопаті; 3 - шестигранна основа лопаті; 4 - різьбовий хвостовик лопаті; 5 - гайка; 6 - шплінт. Лопать 1, яка має S-подібну форму, встановлюється в прорізі штиря 2 і закріплюється контактним зварюванням. На кінці штиря є шестигранник 3, який вставляється в гніздо на колесі. На кінці штиря є різьбовий хвостовик 4, на який накручується гайка 5 і закріплюється шплінтом 6. Лопаті встановлюють на ободі колеса за допомогою вертикального штиря. За рахунок увігнутої і опуклої частин лопаті створюється аеродинамічна асиметрія на кожній лопаті, а відносно осі колеса створюється обертаючий момент, створений робочою силою і доповнений обертаючим моментом від кожної півлопаті, яких на колесі повинно бути не менше трьох. Корисна модель лопаті, яка заявляється, має ряд переваг: - площа лопаті, порівняно з прямокутною, збільшується приблизно на 58 відсотків; - додатковий момент на осі лопаті, який з'являється за рахунок аеродинамічній асиметрії, збільшує загальний момент обертання установки; - значно спрощується технологія виготовлення лопаті; - збільшується коефіцієнт використання енергії вітру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Лопать вітродвигуна, що вертикально встановлена на колесі вітродвигуна, яка відрізняється тим, що вона має S-подібну форму перерізу по всій висоті, встановлена в прорізі штиря, що має на кінці шестигранник, і закріплена контактним зварюванням. 1 UA 79182 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
