Індикатор магнітного впливу імв-1-2

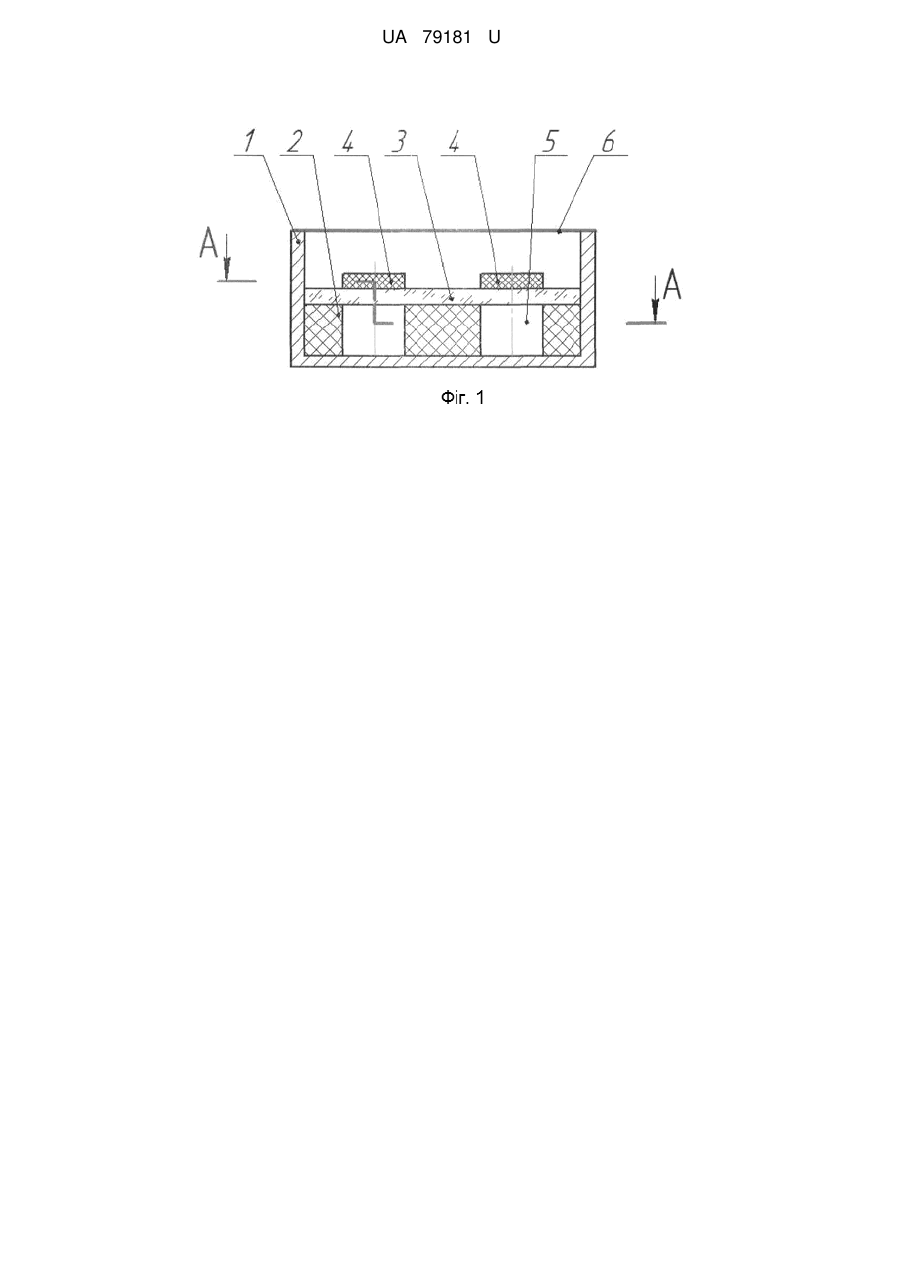

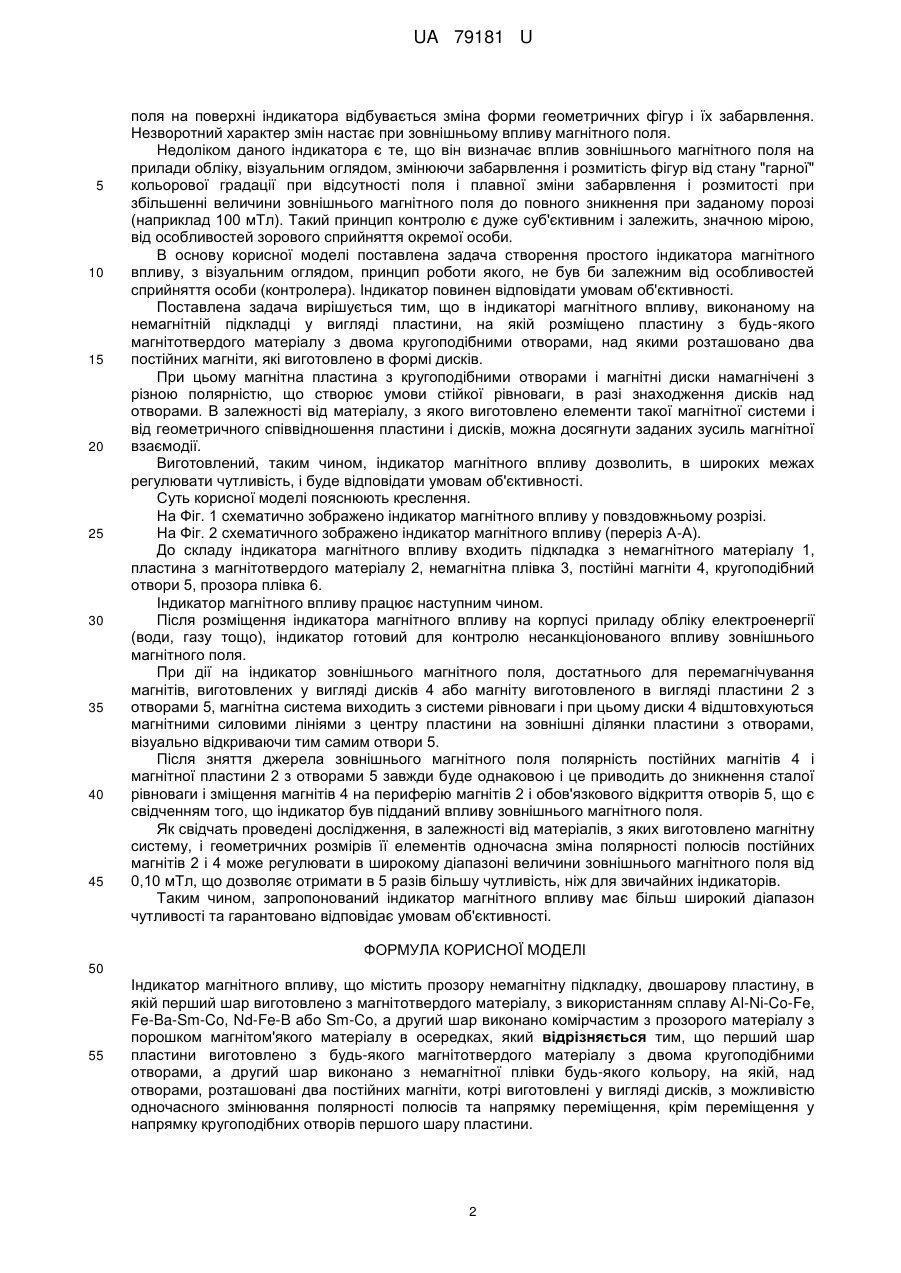

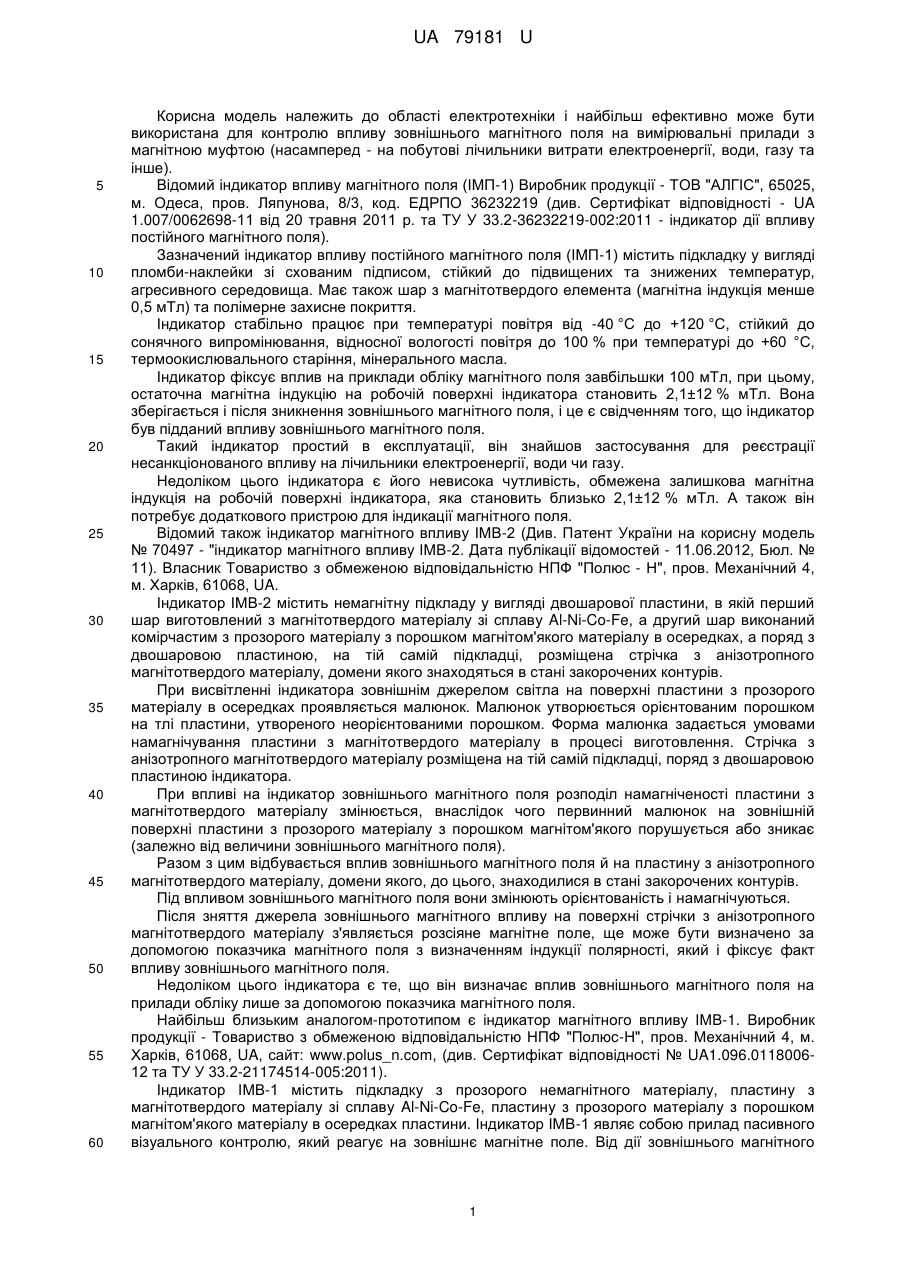

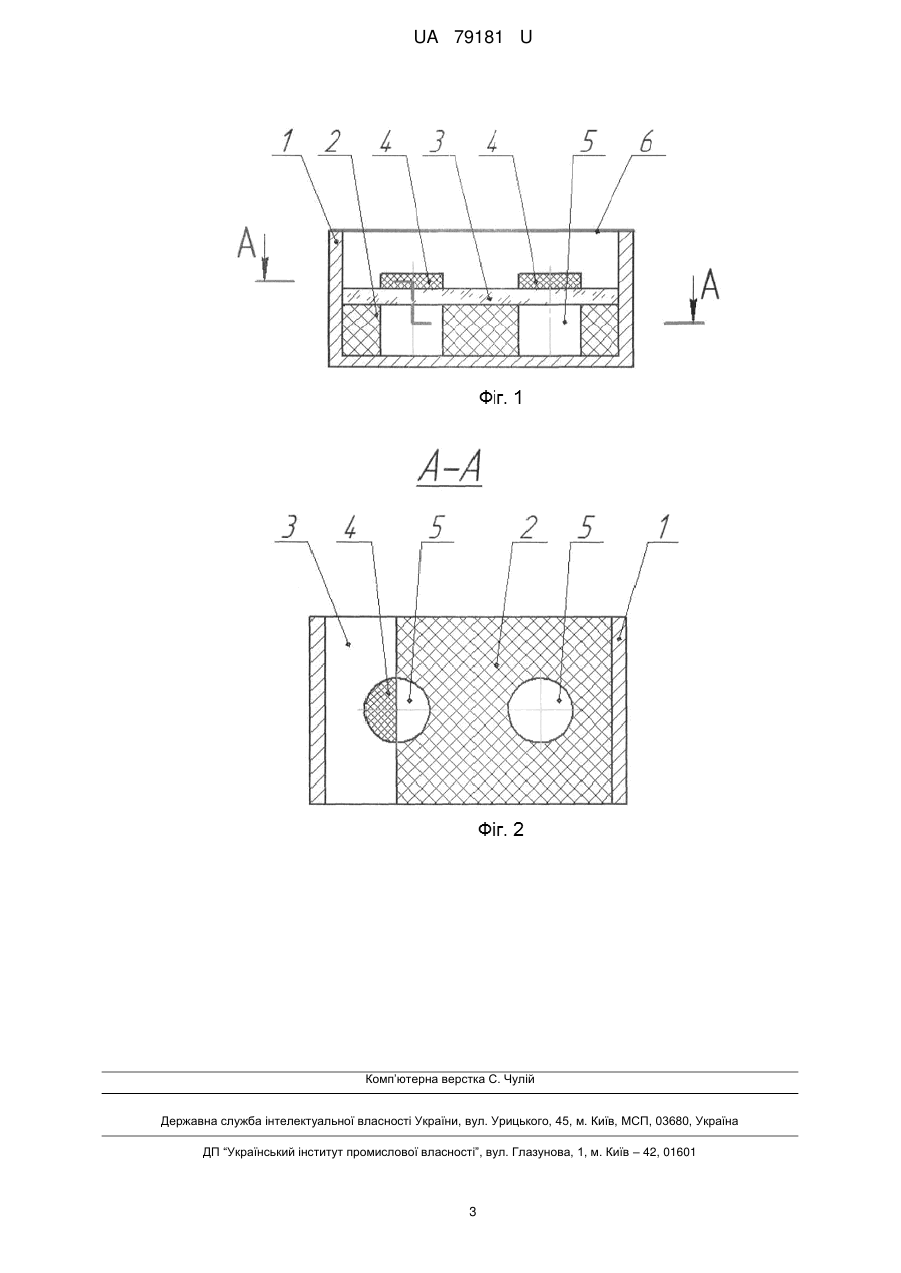

Реферат: Індикатор магнітного впливу містить прозору немагнітну підкладку, двошарову пластину, в якій перший шар виготовлено з магнітотвердого матеріалу, з використанням сплаву Аl-Ni-Co-Fe, FeBa-Sm-Co, Nd-Fe-B або Sm-Co, а другий шар виконано комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках. Перший шар пластини виготовлено з будьякого магнітотвердого матеріалу з двома кругоподібними отворами. А другий шар виконано з немагнітної плівки будь-якого кольору, на якій, над отворами, розташовані два постійних магніти, котрі виготовлені у вигляді дисків, з можливістю одночасного змінювання полярності полюсів та напрямку переміщення, крім переміщення у напрямку кругоподібних отворів першого шару пластини. UA 79181 U (12) UA 79181 U UA 79181 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки і найбільш ефективно може бути використана для контролю впливу зовнішнього магнітного поля на вимірювальні прилади з магнітною муфтою (насамперед - на побутові лічильники витрати електроенергії, води, газу та інше). Відомий індикатор впливу магнітного поля (ІМП-1) Виробник продукції - ТОВ "АЛГІС", 65025, м. Одеса, пров. Ляпунова, 8/3, код. ЕДРПО 36232219 (див. Сертифікат відповідності - UA 1.007/0062698-11 від 20 травня 2011 р. та ТУ У 33.2-36232219-002:2011 - індикатор дії впливу постійного магнітного поля). Зазначений індикатор впливу постійного магнітного поля (ІМП-1) містить підкладку у вигляді пломби-наклейки зі схованим підписом, стійкий до підвищених та знижених температур, агресивного середовища. Має також шар з магнітотвердого елемента (магнітна індукція менше 0,5 мТл) та полімерне захисне покриття. Індикатор стабільно працює при температурі повітря від -40 °C до +120 °C, стійкий до сонячного випромінювання, відносної вологості повітря до 100 % при температурі до +60 °С, термоокислювального старіння, мінерального масла. Індикатор фіксує вплив на приклади обліку магнітного поля завбільшки 100 мТл, при цьому, остаточна магнітна індукцію на робочій поверхні індикатора становить 2,1±12 % мТл. Вона зберігається і після зникнення зовнішнього магнітного поля, і це є свідченням того, що індикатор був підданий впливу зовнішнього магнітного поля. Такий індикатор простий в експлуатації, він знайшов застосування для реєстрації несанкціонованого впливу на лічильники електроенергії, води чи газу. Недоліком цього індикатора є його невисока чутливість, обмежена залишкова магнітна індукція на робочій поверхні індикатора, яка становить близько 2,1±12 % мТл. А також він потребує додаткового пристрою для індикації магнітного поля. Відомий також індикатор магнітного впливу ІМВ-2 (Див. Патент України на корисну модель № 70497 - "індикатор магнітного впливу ІМВ-2. Дата публікації відомостей - 11.06.2012, Бюл. № 11). Власник Товариство з обмеженою відповідальністю НПФ "Полюс - Н", пров. Механічний 4, м. Харків, 61068, UA. Індикатор ІМВ-2 містить немагнітну підкладу у вигляді двошарової пластини, в якій перший шар виготовлений з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, а другий шар виконаний комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках, а поряд з двошаровою пластиною, на тій самій підкладці, розміщена стрічка з анізотропного магнітотвердого матеріалу, домени якого знаходяться в стані закорочених контурів. При висвітленні індикатора зовнішнім джерелом світла на поверхні пластини з прозорого матеріалу в осередках проявляється малюнок. Малюнок утворюється орієнтованим порошком на тлі пластини, утвореного неорієнтованими порошком. Форма малюнка задається умовами намагнічування пластини з магнітотвердого матеріалу в процесі виготовлення. Стрічка з анізотропного магнітотвердого матеріалу розміщена на тій самій підкладці, поряд з двошаровою пластиною індикатора. При впливі на індикатор зовнішнього магнітного поля розподіл намагніченості пластини з магнітотвердого матеріалу змінюється, внаслідок чого первинний малюнок на зовнішній поверхні пластини з прозорого матеріалу з порошком магнітом'якого порушується або зникає (залежно від величини зовнішнього магнітного поля). Разом з цим відбувається вплив зовнішнього магнітного поля й на пластину з анізотропного магнітотвердого матеріалу, домени якого, до цього, знаходилися в стані закорочених контурів. Під впливом зовнішнього магнітного поля вони змінюють орієнтованість і намагнічуються. Після зняття джерела зовнішнього магнітного впливу на поверхні стрічки з анізотропного магнітотвердого матеріалу з'являється розсіяне магнітне поле, ще може бути визначено за допомогою показчика магнітного поля з визначенням індукції полярності, який і фіксує факт впливу зовнішнього магнітного поля. Недоліком цього індикатора є те, що він визначає вплив зовнішнього магнітного поля на прилади обліку лише за допомогою показчика магнітного поля. Найбільш близьким аналогом-прототипом є індикатор магнітного впливу ІМВ-1. Виробник продукції - Товариство з обмеженою відповідальністю НПФ "Полюс-Н", пров. Механічний 4, м. Харків, 61068, UA, сайт: www.polus_n.com, (див. Сертифікат відповідності № UA1.096.011800612 та ТУ У 33.2-21174514-005:2011). Індикатор ІМВ-1 містить підкладку з прозорого немагнітного матеріалу, пластину з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, пластину з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках пластини. Індикатор ІМВ-1 являє собою прилад пасивного візуального контролю, який реагує на зовнішнє магнітне поле. Від дії зовнішнього магнітного 1 UA 79181 U 5 10 15 20 25 30 35 40 45 поля на поверхні індикатора відбувається зміна форми геометричних фігур і їх забарвлення. Незворотний характер змін настає при зовнішньому впливу магнітного поля. Недоліком даного індикатора є те, що він визначає вплив зовнішнього магнітного поля на прилади обліку, візуальним оглядом, змінюючи забарвлення і розмитість фігур від стану "гарної" кольорової градації при відсутності поля і плавної зміни забарвлення і розмитості при збільшенні величини зовнішнього магнітного поля до повного зникнення при заданому порозі (наприклад 100 мТл). Такий принцип контролю є дуже суб'єктивним і залежить, значною мірою, від особливостей зорового сприйняття окремої особи. В основу корисної моделі поставлена задача створення простого індикатора магнітного впливу, з візуальним оглядом, принцип роботи якого, не був би залежним від особливостей сприйняття особи (контролера). Індикатор повинен відповідати умовам об'єктивності. Поставлена задача вирішується тим, що в індикаторі магнітного впливу, виконаному на немагнітній підкладці у вигляді пластини, на якій розміщено пластину з будь-якого магнітотвердого матеріалу з двома кругоподібними отворами, над якими розташовано два постійних магніти, які виготовлено в формі дисків. При цьому магнітна пластина з кругоподібними отворами і магнітні диски намагнічені з різною полярністю, що створює умови стійкої рівноваги, в разі знаходження дисків над отворами. В залежності від матеріалу, з якого виготовлено елементи такої магнітної системи і від геометричного співвідношення пластини і дисків, можна досягнути заданих зусиль магнітної взаємодії. Виготовлений, таким чином, індикатор магнітного впливу дозволить, в широких межах регулювати чутливість, і буде відповідати умовам об'єктивності. Суть корисної моделі пояснюють креслення. На Фіг. 1 схематично зображено індикатор магнітного впливу у повздовжньому розрізі. На Фіг. 2 схематичного зображено індикатор магнітного впливу (переріз А-А). До складу індикатора магнітного впливу входить підкладка з немагнітного матеріалу 1, пластина з магнітотвердого матеріалу 2, немагнітна плівка 3, постійні магніти 4, кругоподібний отвори 5, прозора плівка 6. Індикатор магнітного впливу працює наступним чином. Після розміщення індикатора магнітного впливу на корпусі приладу обліку електроенергії (води, газу тощо), індикатор готовий для контролю несанкціонованого впливу зовнішнього магнітного поля. При дії на індикатор зовнішнього магнітного поля, достатнього для перемагнічування магнітів, виготовлених у вигляді дисків 4 або магніту виготовленого в вигляді пластини 2 з отворами 5, магнітна система виходить з системи рівноваги і при цьому диски 4 відштовхуються магнітними силовими лініями з центру пластини на зовнішні ділянки пластини з отворами, візуально відкриваючи тим самим отвори 5. Після зняття джерела зовнішнього магнітного поля полярність постійних магнітів 4 і магнітної пластини 2 з отворами 5 завжди буде однаковою і це приводить до зникнення сталої рівноваги і зміщення магнітів 4 на периферію магнітів 2 і обов'язкового відкриття отворів 5, що є свідченням того, що індикатор був підданий впливу зовнішнього магнітного поля. Як свідчать проведені дослідження, в залежності від матеріалів, з яких виготовлено магнітну систему, і геометричних розмірів її елементів одночасна зміна полярності полюсів постійних магнітів 2 і 4 може регулювати в широкому діапазоні величини зовнішнього магнітного поля від 0,10 мТл, що дозволяє отримати в 5 разів більшу чутливість, ніж для звичайних індикаторів. Таким чином, запропонований індикатор магнітного впливу має більш широкий діапазон чутливості та гарантовано відповідає умовам об'єктивності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Індикатор магнітного впливу, що містить прозору немагнітну підкладку, двошарову пластину, в якій перший шар виготовлено з магнітотвердого матеріалу, з використанням сплаву Аl-Ni-Co-Fe, Fe-Ba-Sm-Co, Nd-Fe-B або Sm-Co, а другий шар виконано комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках, який відрізняється тим, що перший шар пластини виготовлено з будь-якого магнітотвердого матеріалу з двома кругоподібними отворами, а другий шар виконано з немагнітної плівки будь-якого кольору, на якій, над отворами, розташовані два постійних магніти, котрі виготовлені у вигляді дисків, з можливістю одночасного змінювання полярності полюсів та напрямку переміщення, крім переміщення у напрямку кругоподібних отворів першого шару пластини. 2 UA 79181 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
