Гідродинамічний конденсатовідвідник

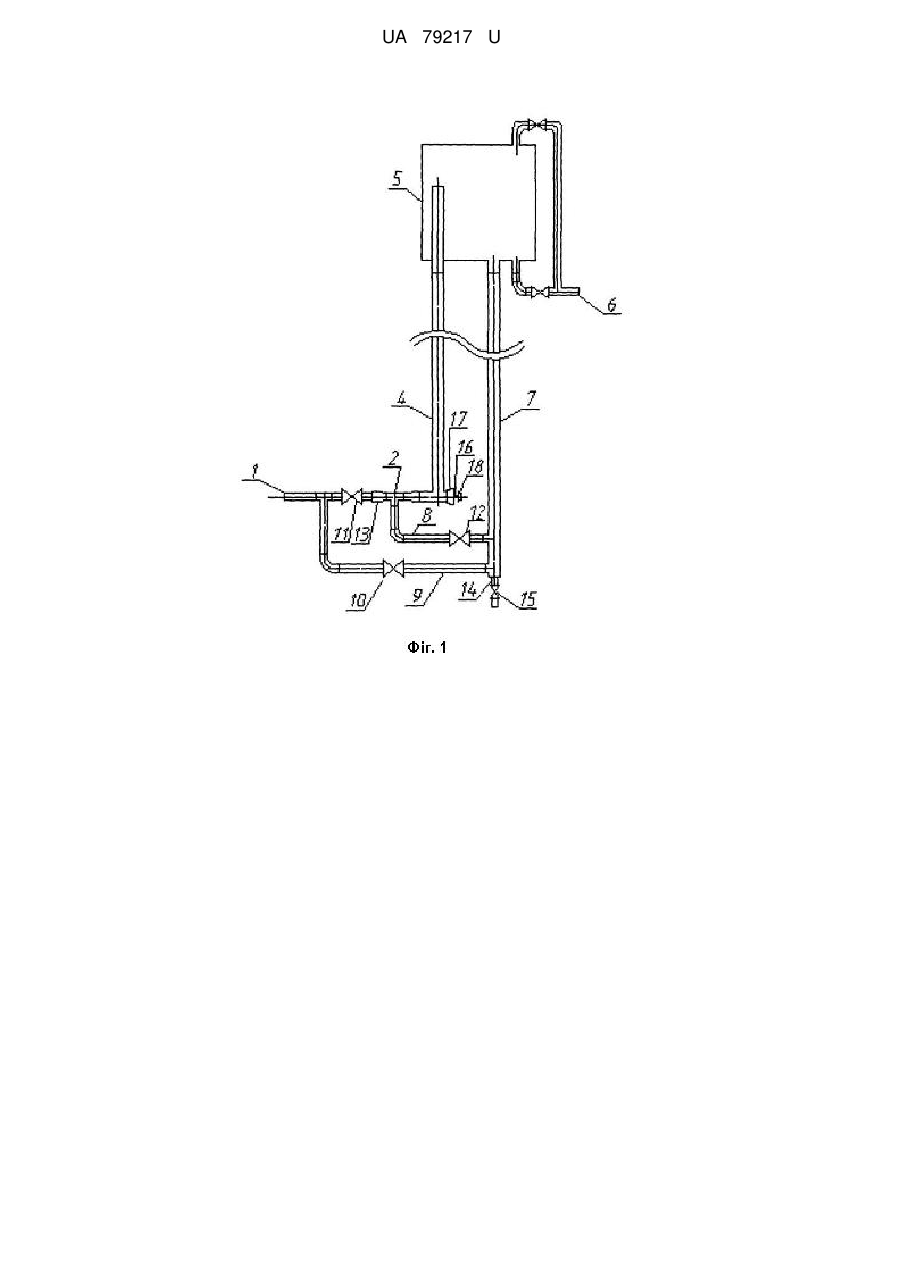

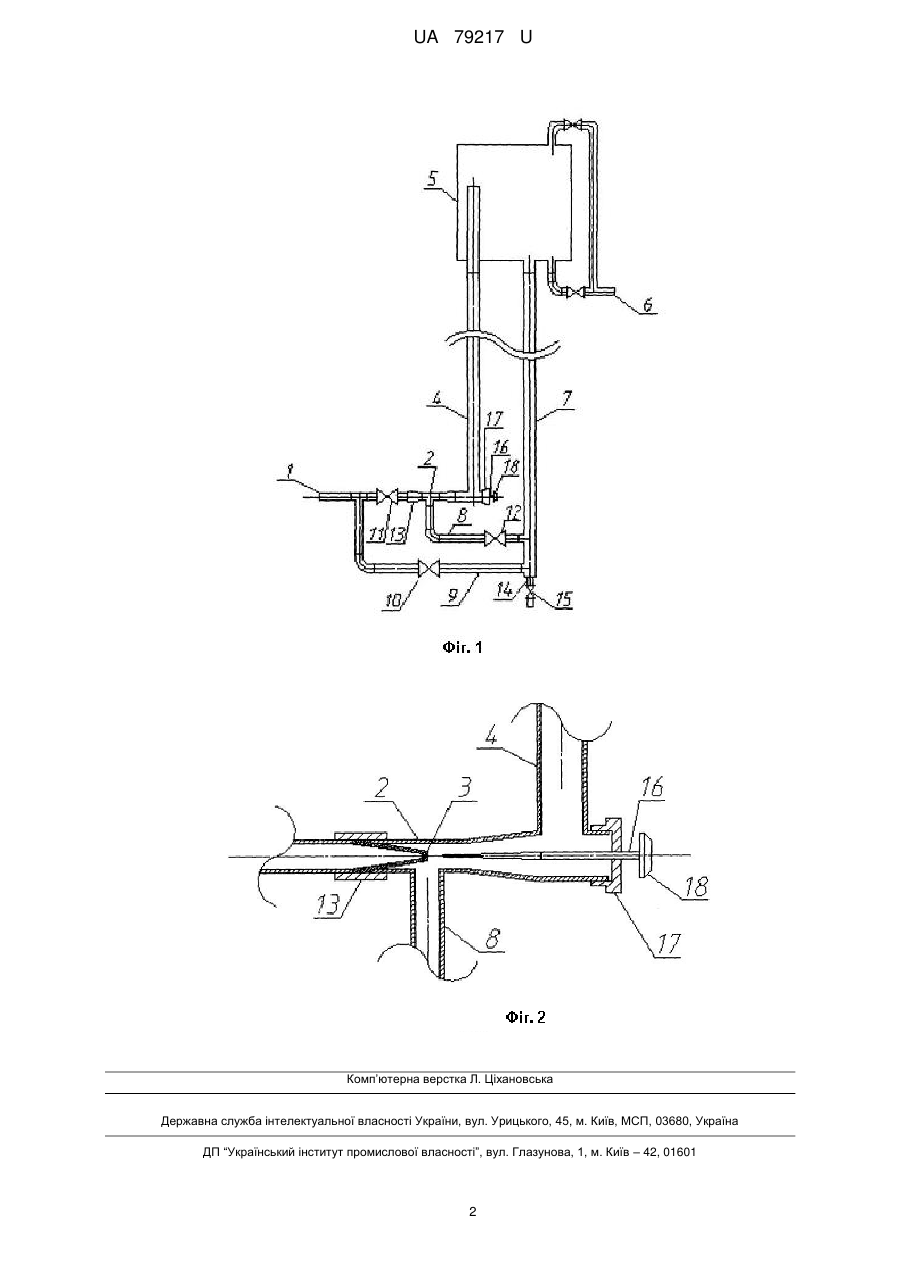

Реферат: UA 79217 U UA 79217 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для відведення конденсату водяної пари від теплообмінних апаратів, що як теплоносій використовують водяну пару. Відомий аналог - гідродинамічний конденсатовідвідник Чугунова [1]. Цей пристрій забезпечує роботу системи без зміни режиму при утворенні пари вторинного скіпання й виключає можливість видавлювання конденсату з гідрозатвора. Недоліком такої конструкції є малий гідравлічний опір у підйомній трубі та приєднаному до неї конденсатопроводі. Відомий найближчий аналог - гідравлічна колонка для відведення конденсату з теплообмінних приладів [2], у якій при вході в підйомну трубу встановлено ежектор для підвищення швидкісного напору для підсмоктування рециркулюючого конденсату та інтенсивного перемішування його зі свіжим конденсатом. Недоліком такої конструкції є неможливість регулювання гідравлічного опору та зміни коефіцієнта підмішування ежектора. Задачею корисної моделі є підвищення ефективності роботи системи паропостачання, при якій відсутнє скіпання конденсату, проскакування несконденсованої пари в конденсатопровід та заповнення його повітрям. Поставлена задача вирішується тим, що гідродинамічний конденсатовідвідник обладнано ежектором із соплом регулюючого перерізу для регулювання гідравлічного опору та зміни коефіцієнта підмішування ежектора. На фіг. 1, 2 представлено схему гідродинамічного конденсатовідвідника. Він складається з двох труб однакового діаметра 4 і 7, що з'єднані зверху ємністю 5 з листової сталі або з труби великого діаметра. Знизу при вході в підйомну трубу 4 встановлено ежектор 2 із соплом 3 та рухомим штоком із конусом 16. Також передбачено обвідну лінію 9 та патрубок для спуску конденсату 14. Гідродинамічний конденсатовідвідник працює таким чином. Конденсат від теплообмінного апарату надходить через штуцер 1 в ежектор 2, проходить через сопло 3 і змішується з охолодженим конденсатом, а потім по трубі 4 надходить до ємності 5 і відводиться з нижньої зони через штуцер 6. Частина охолодженого конденсату з ємності 5 надходить по спускній трубі 7 та перемичці 8 до ежектора 2, який служить для підвищення швидкісного напору, підсмоктування рециркулюючого конденсату та інтенсивного перемішування його зі свіжим конденсатом. У період прогрівання паропроводу та в разі ремонту використовують обвідну лінію 9 із запірно-регулюючим вентилем 10 та шарові крани 11 і 12; муфта 13 слугує для зручної заміни сопла. Для спуску конденсату застосовують патрубок 14 з вентилем 15. Для регулювання гідравлічного опору та зміни коефіцієнта підмішування діаметр сопла регулюють за допомогою штока з конусом 16, що рухається по різьбі в гранбуксі 17. За необхідності збільшення гідравлічного опору ручка 18 штока обертається і конус входить у сопло, зменшуючи площу живого перерізу та коефіцієнт підмішування ежектора. Діаметр сопла, кут вершини конуса та хід штока розраховують за умови меж та тонкості регулювання. Для зручності регулювання на ручку може бути нанесено позначки або замість ручки використовуватися сервопривід для дистанційного або термостат для автоматичного регулювання. Перевагами цієї конструкції гідродинамічного конденсатовідвідника є можливість регулювання гідравлічного опору та зміни коефіцієнта підмішування ежектора, а також вибір ручного, дистанційного або автоматичного регулювання. Використання гідродинамічного конденсатовідвідника дозволить підвищити ефективність роботи системи паропостачання, зменшити втрати пари в конденсатопроводах, одержавши при цьому економію теплоти в системах паропостачання, і зменшити експлуатаційні та капітальні витрати на ремонт конденсатопроводів. Джерела інформації: 1. Гидродинамический конденсатоотводчик: а. с. №104131. СССР, класс 13d, 24 / И.Г. Чугунов - № 4755/453144; Заявл. 07.03.1955; Опубл. 19.12.1956. - 2 с. 2. Гидравлическая колонка для отвода конденсата из теплообменных приборов: а. с. №103551. СССР, класс 13d, 24 / М.Л. Вайсман - № 4699/452592; Заявл. 03.02.1955; Опубл. 05.09.1956. - 2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідродинамічний конденсатовідвідник, який складається з ежектора, ємності, підйомної та спускної труб, який відрізняється тим, що обладнаний ежектором із соплом регулюючого перерізу для регулювання гідравлічного опору та зміни коефіцієнта підмішування. 1 UA 79217 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
