Спосіб керування поточним тиском в робочих циліндрах гідравлічного преса при їх заповненні рідиною низького тиску

Номер патенту: 79281

Опубліковано: 25.04.2013

Автор: Корчак Олена Сергіївна

Завантажити PDF файл.

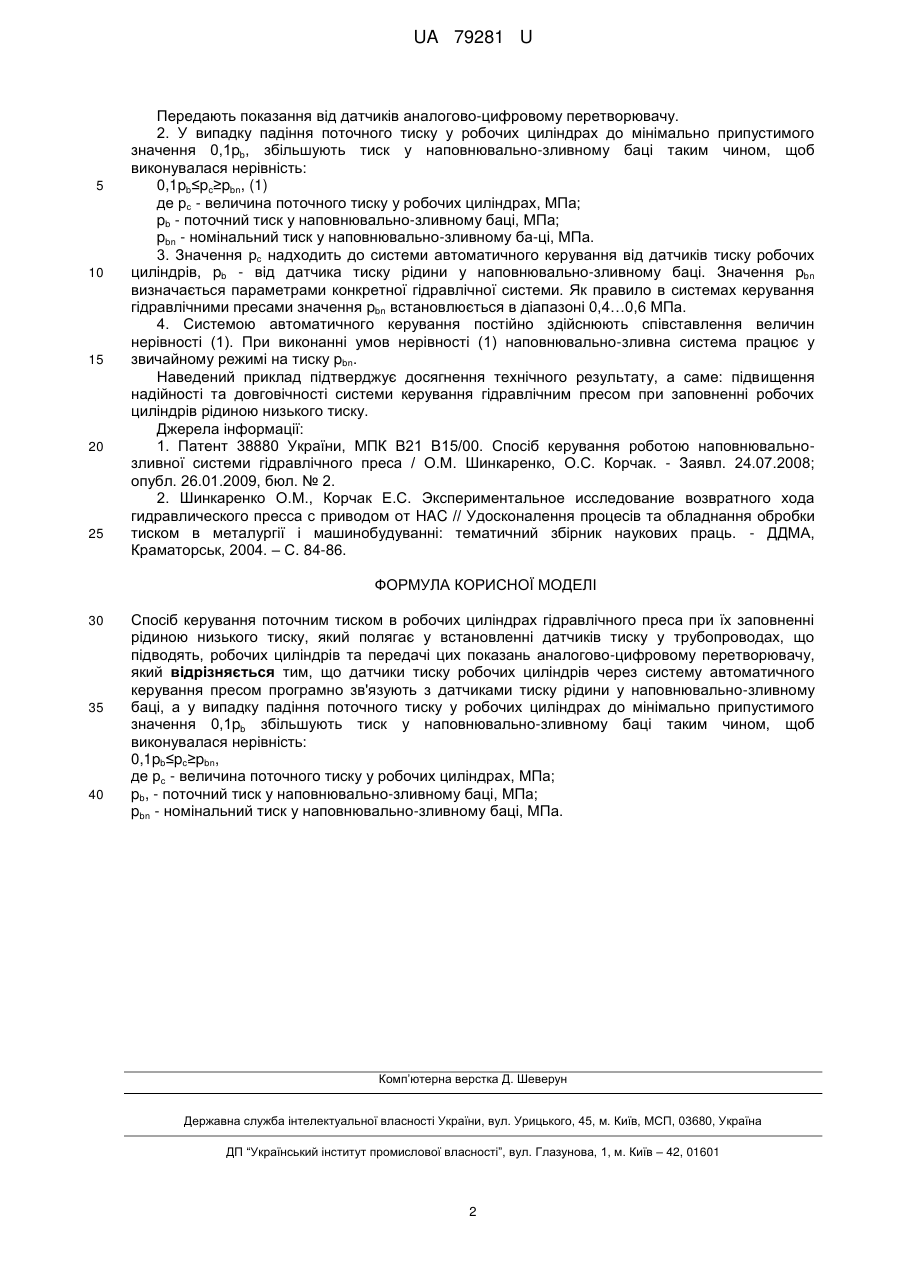

Формула / Реферат

Спосіб керування поточним тиском в робочих циліндрах гідравлічного преса при їх заповненні рідиною низького тиску, який полягає у встановленні датчиків тиску у трубопроводах, що підводять, робочих циліндрів та передачі цих показань аналогово-цифровому перетворювачу, який відрізняється тим, що датчики тиску робочих циліндрів через систему автоматичного керування пресом програмно зв'язують з датчиками тиску рідини у наповнювально-зливному баці, а у випадку падіння поточного тиску у робочих циліндрах до мінімально припустимого значення 0,1pb збільшують тиск у наповнювально-зливному баці таким чином, щоб виконувалася нерівність:

0,1pb≤pc≥pbn,

де рс - величина поточного тиску у робочих циліндрах, МПа;

pb, - поточний тиск у наповнювально-зливному баці, МПа;

pbn - номінальний тиск у наповнювально-зливному баці, МПа.

Текст

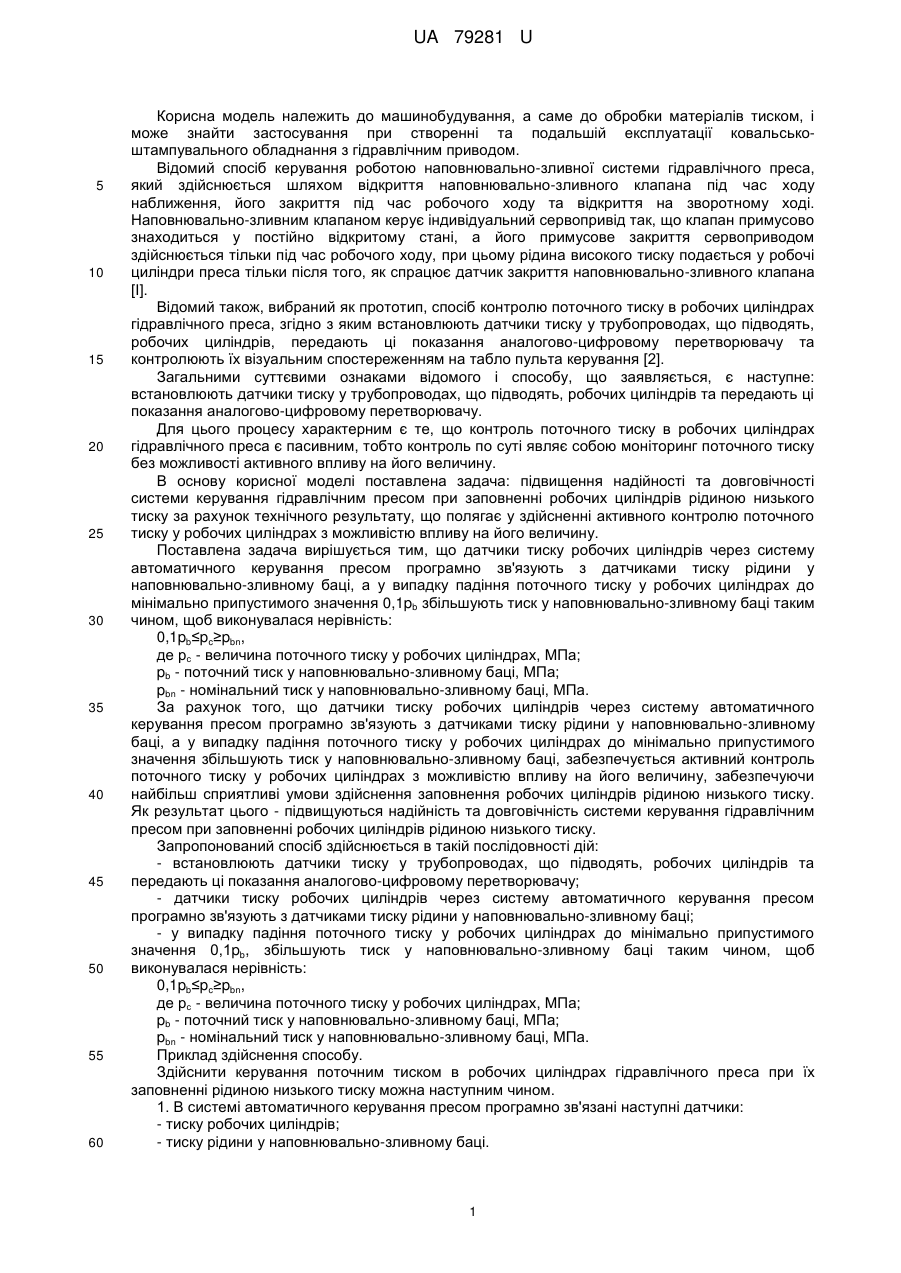

Реферат: UA 79281 U UA 79281 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до обробки матеріалів тиском, і може знайти застосування при створенні та подальшій експлуатації ковальськоштампувального обладнання з гідравлічним приводом. Відомий спосіб керування роботою наповнювально-зливної системи гідравлічного преса, який здійснюється шляхом відкриття наповнювально-зливного клапана під час ходу наближення, його закриття під час робочого ходу та відкриття на зворотному ході. Наповнювально-зливним клапаном керує індивідуальний сервопривід так, що клапан примусово знаходиться у постійно відкритому стані, а його примусове закриття сервоприводом здійснюється тільки під час робочого ходу, при цьому рідина високого тиску подається у робочі циліндри преса тільки після того, як спрацює датчик закриття наповнювально-зливного клапана [І]. Відомий також, вибраний як прототип, спосіб контролю поточного тиску в робочих циліндрах гідравлічного преса, згідно з яким встановлюють датчики тиску у трубопроводах, що підводять, робочих циліндрів, передають ці показання аналогово-цифровому перетворювачу та контролюють їх візуальним спостереженням на табло пульта керування [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є наступне: встановлюють датчики тиску у трубопроводах, що підводять, робочих циліндрів та передають ці показання аналогово-цифровому перетворювачу. Для цього процесу характерним є те, що контроль поточного тиску в робочих циліндрах гідравлічного преса є пасивним, тобто контроль по суті являє собою моніторинг поточного тиску без можливості активного впливу на його величину. В основу корисної моделі поставлена задача: підвищення надійності та довговічності системи керування гідравлічним пресом при заповненні робочих циліндрів рідиною низького тиску за рахунок технічного результату, що полягає у здійсненні активного контролю поточного тиску у робочих циліндрах з можливістю впливу на його величину. Поставлена задача вирішується тим, що датчики тиску робочих циліндрів через систему автоматичного керування пресом програмно зв'язують з датчиками тиску рідини у наповнювально-зливному баці, а у випадку падіння поточного тиску у робочих циліндрах до мінімально припустимого значення 0,1pb збільшують тиск у наповнювально-зливному баці таким чином, щоб виконувалася нерівність: 0,1pb≤pc≥pbn, де рс - величина поточного тиску у робочих циліндрах, МПа; pb - поточний тиск у наповнювально-зливному баці, МПа; pbn - номінальний тиск у наповнювально-зливному баці, МПа. За рахунок того, що датчики тиску робочих циліндрів через систему автоматичного керування пресом програмно зв'язують з датчиками тиску рідини у наповнювально-зливному баці, а у випадку падіння поточного тиску у робочих циліндрах до мінімально припустимого значення збільшують тиск у наповнювально-зливному баці, забезпечується активний контроль поточного тиску у робочих циліндрах з можливістю впливу на його величину, забезпечуючи найбільш сприятливі умови здійснення заповнення робочих циліндрів рідиною низького тиску. Як результат цього - підвищуються надійність та довговічність системи керування гідравлічним пресом при заповненні робочих циліндрів рідиною низького тиску. Запропонований спосіб здійснюється в такій послідовності дій: - встановлюють датчики тиску у трубопроводах, що підводять, робочих циліндрів та передають ці показання аналогово-цифровому перетворювачу; - датчики тиску робочих циліндрів через систему автоматичного керування пресом програмно зв'язують з датчиками тиску рідини у наповнювально-зливному баці; - у випадку падіння поточного тиску у робочих циліндрах до мінімально припустимого значення 0,1pb, збільшують тиск у наповнювально-зливному баці таким чином, щоб виконувалася нерівність: 0,1pb≤pc≥pbn, де рс - величина поточного тиску у робочих циліндрах, МПа; pb - поточний тиск у наповнювально-зливному баці, МПа; pbn - номінальний тиск у наповнювально-зливному баці, МПа. Приклад здійснення способу. Здійснити керування поточним тиском в робочих циліндрах гідравлічного преса при їх заповненні рідиною низького тиску можна наступним чином. 1. В системі автоматичного керування пресом програмно зв'язані наступні датчики: - тиску робочих циліндрів; - тиску рідини у наповнювально-зливному баці. 1 UA 79281 U 5 10 15 20 25 Передають показання від датчиків аналогово-цифровому перетворювачу. 2. У випадку падіння поточного тиску у робочих циліндрах до мінімально припустимого значення 0,1pb, збільшують тиск у наповнювально-зливному баці таким чином, щоб виконувалася нерівність: 0,1pb≤pc≥pbn, (1) де рс - величина поточного тиску у робочих циліндрах, МПа; pb - поточний тиск у наповнювально-зливному баці, МПа; pbn - номінальний тиск у наповнювально-зливному ба-ці, МПа. 3. Значення рс надходить до системи автоматичного керування від датчиків тиску робочих циліндрів, pb - від датчика тиску рідини у наповнювально-зливному баці. Значення pbn визначається параметрами конкретної гідравлічної системи. Як правило в системах керування гідравлічними пресами значення pbn встановлюється в діапазоні 0,4…0,6 МПа. 4. Системою автоматичного керування постійно здійснюють співставлення величин нерівності (1). При виконанні умов нерівності (1) наповнювально-зливна система працює у звичайному режимі на тиску pbn. Наведений приклад підтверджує досягнення технічного результату, а саме: підвищення надійності та довговічності системи керування гідравлічним пресом при заповненні робочих циліндрів рідиною низького тиску. Джерела інформації: 1. Патент 38880 України, МПК В21 В15/00. Спосіб керування роботою наповнювальнозливної системи гідравлічного преса / О.М. Шинкаренко, О.С. Корчак. - Заявл. 24.07.2008; опубл. 26.01.2009, бюл. № 2. 2. Шинкаренко О.М., Корчак Е.С. Экспериментальное исследование возвратного хода гидравлического пресса с приводом от HAC // Удосконалення процесів та обладнання обробки тиском в металургії і машинобудуванні: тематичний збірник наукових праць. - ДДМА, Краматорськ, 2004. – С. 84-86. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Спосіб керування поточним тиском в робочих циліндрах гідравлічного преса при їх заповненні рідиною низького тиску, який полягає у встановленні датчиків тиску у трубопроводах, що підводять, робочих циліндрів та передачі цих показань аналогово-цифровому перетворювачу, який відрізняється тим, що датчики тиску робочих циліндрів через систему автоматичного керування пресом програмно зв'язують з датчиками тиску рідини у наповнювально-зливному баці, а у випадку падіння поточного тиску у робочих циліндрах до мінімально припустимого значення 0,1pb збільшують тиск у наповнювально-зливному баці таким чином, щоб виконувалася нерівність: 0,1pb≤pc≥pbn, де рс - величина поточного тиску у робочих циліндрах, МПа; pb, - поточний тиск у наповнювально-зливному баці, МПа; pbn - номінальний тиск у наповнювально-зливному баці, МПа. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
