Система наповнення гідравлічного преса

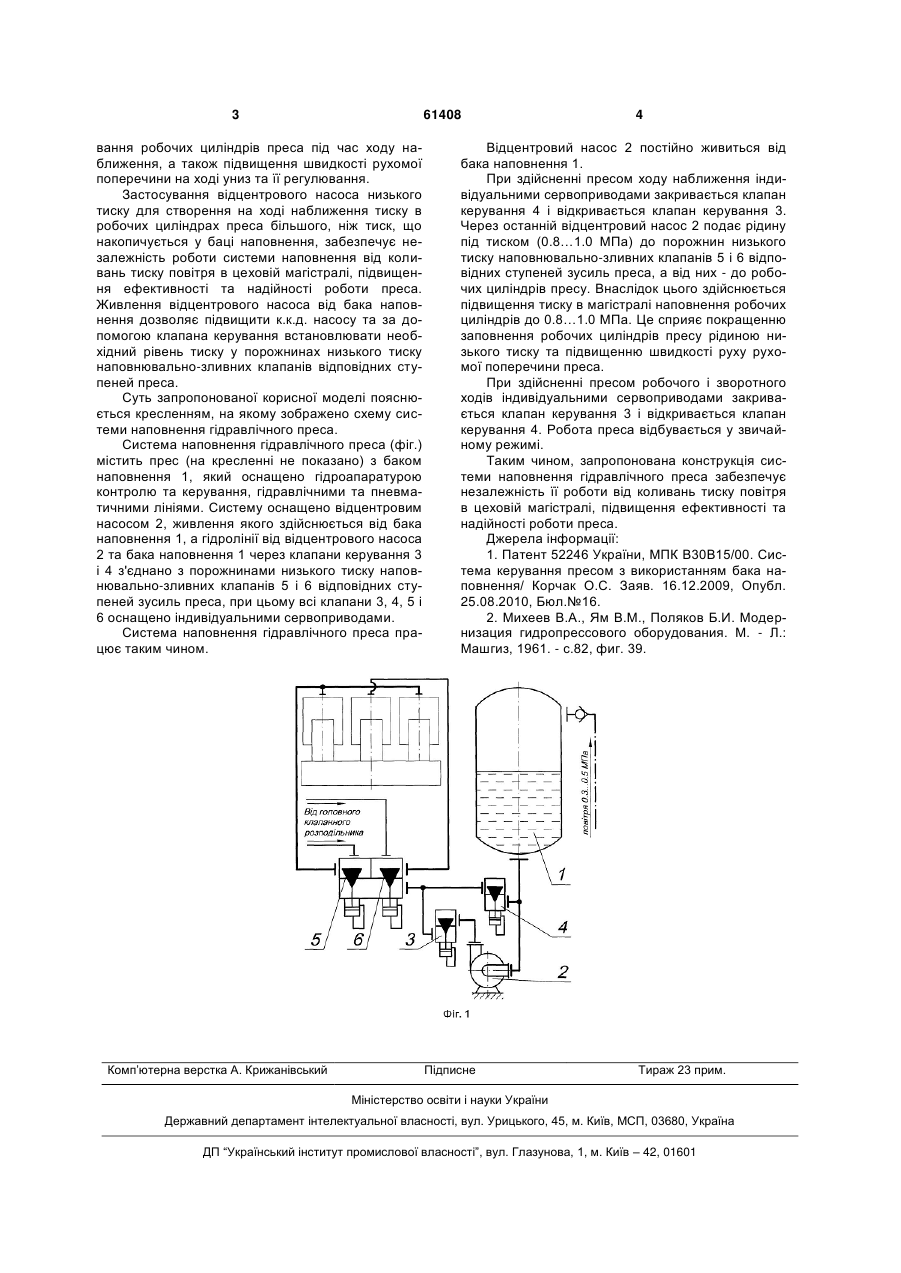

Система наповнення гідравлічного преса, що містить прес з баком наповнення, який оснащено гідроапаратурою контролю та керування, гідравлі 3 61408 вання робочих циліндрів преса під час ходу наближення, а також підвищення швидкості рухомої поперечини на ході униз та її регулювання. Застосування відцентрового насоса низького тиску для створення на ході наближення тиску в робочих циліндрах преса більшого, ніж тиск, що накопичується у баці наповнення, забезпечує незалежність роботи системи наповнення від коливань тиску повітря в цеховій магістралі, підвищення ефективності та надійності роботи преса. Живлення відцентрового насоса від бака наповнення дозволяє підвищити к.к.д. насосу та за допомогою клапана керування встановлювати необхідний рівень тиску у порожнинах низького тиску наповнювально-зливних клапанів відповідних ступеней преса. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему системи наповнення гідравлічного преса. Система наповнення гідравлічного преса (фіг.) містить прес (на кресленні не показано) з баком наповнення 1, який оснащено гідроапаратурою контролю та керування, гідравлічними та пневматичними лініями. Систему оснащено відцентровим насосом 2, живлення якого здійснюється від бака наповнення 1, а гідролінії від відцентрового насоса 2 та бака наповнення 1 через клапани керування 3 і 4 з'єднано з порожнинами низького тиску наповнювально-зливних клапанів 5 і 6 відповідних ступеней зусиль преса, при цьому всі клапани 3, 4, 5 і 6 оснащено індивідуальними сервоприводами. Система наповнення гідравлічного преса працює таким чином. Комп’ютерна верстка А. Крижанівський 4 Відцентровий насос 2 постійно живиться від бака наповнення 1. При здійсненні пресом ходу наближення індивідуальними сервоприводами закривається клапан керування 4 і відкривається клапан керування 3. Через останній відцентровий насос 2 подає рідину під тиском (0.8…1.0 МПа) до порожнин низького тиску наповнювально-зливних клапанів 5 і 6 відповідних ступеней зусиль преса, а від них - до робочих циліндрів пресу. Внаслідок цього здійснюється підвищення тиску в магістралі наповнення робочих циліндрів до 0.8…1.0 МПа. Це сприяє покращенню заповнення робочих циліндрів пресу рідиною низького тиску та підвищенню швидкості руху рухомої поперечини преса. При здійсненні пресом робочого і зворотного ходів індивідуальними сервоприводами закривається клапан керування 3 і відкривається клапан керування 4. Робота преса відбувається у звичайному режимі. Таким чином, запропонована конструкція системи наповнення гідравлічного преса забезпечує незалежність її роботи від коливань тиску повітря в цеховій магістралі, підвищення ефективності та надійності роботи преса. Джерела інформації: 1. Патент 52246 України, МПК В30В15/00. Система керування пресом з використанням бака наповнення/ Корчак О.С. Заяв. 16.12.2009, Опубл. 25.08.2010, Бюл.№16. 2. Михеев В.А., Ям В.М., Поляков Б.И. Модернизация гидропрессового оборудования. М. - Л.: Машгиз, 1961. - с.82, фиг. 39. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
