Система електроживлення імпульсного джерела плазми

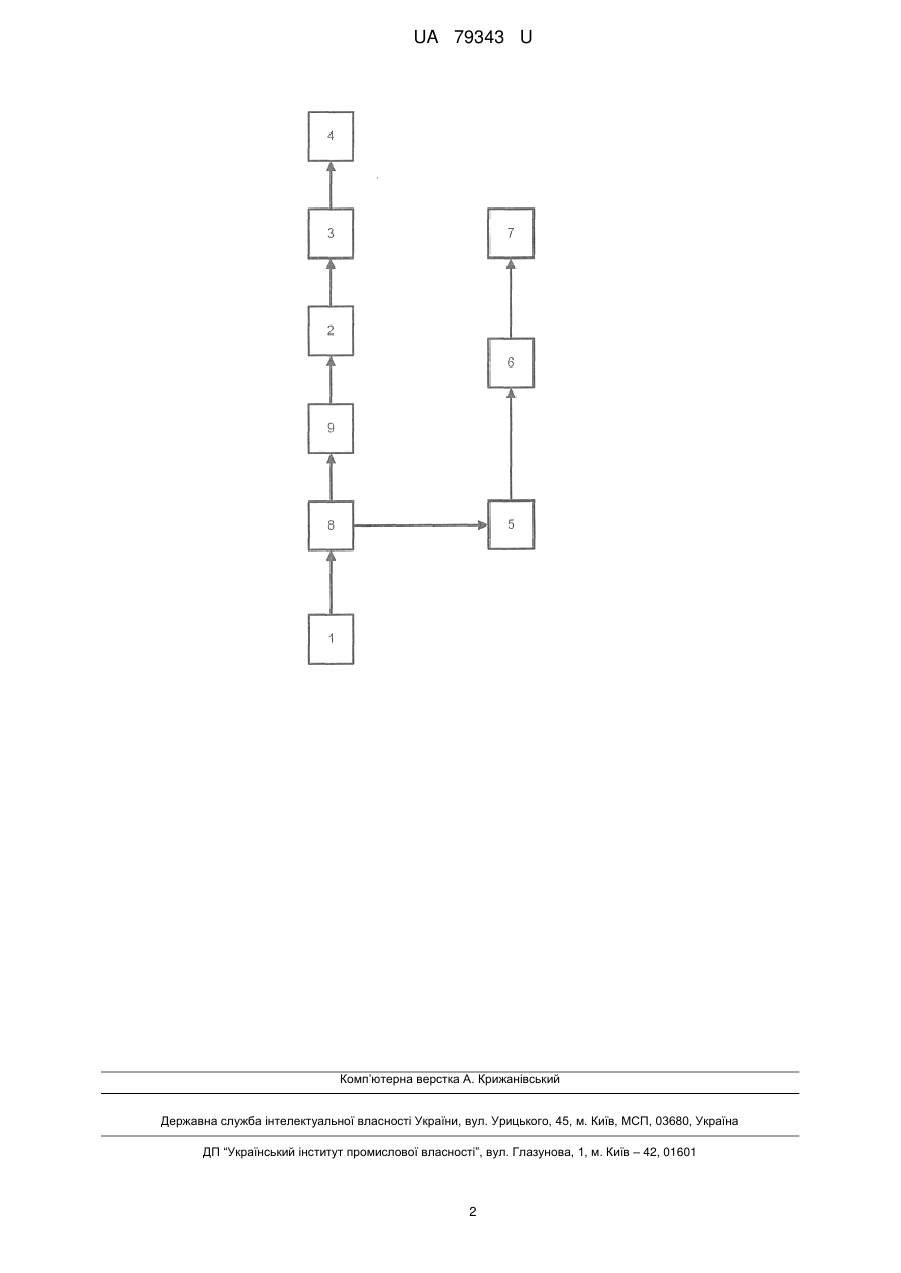

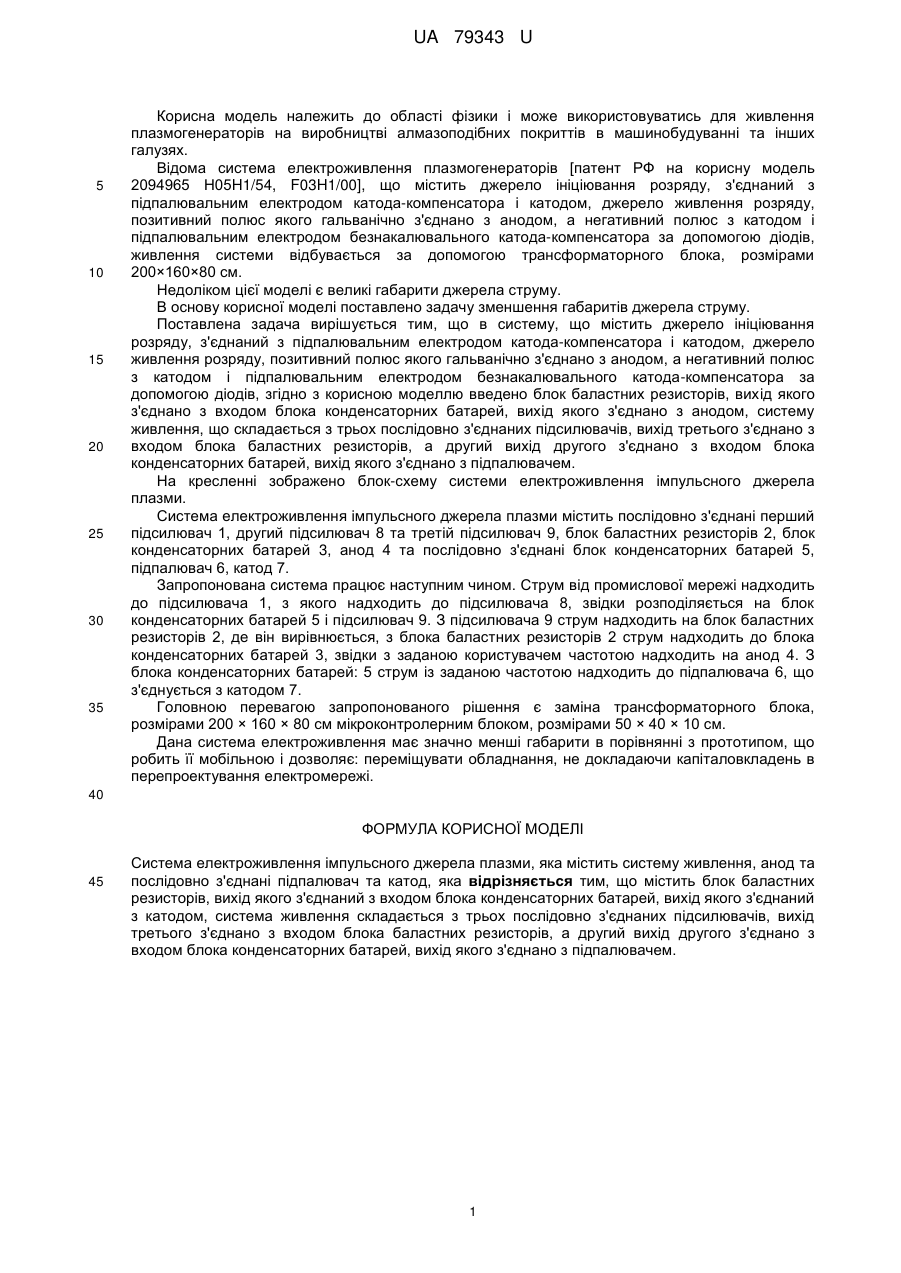

Реферат: UA 79343 U UA 79343 U 5 10 15 20 25 30 35 Корисна модель належить до області фізики і може використовуватись для живлення плазмогенераторів на виробництві алмазоподібних покриттів в машинобудуванні та інших галузях. Відома система електроживлення плазмогенераторів [патент РФ на корисну модель 2094965 Н05H1/54, F03H1/00], що містить джерело ініціювання розряду, з'єднаний з підпалювальним електродом катода-компенсатора і катодом, джерело живлення розряду, позитивний полюс якого гальванічно з'єднано з анодом, а негативний полюс з катодом і підпалювальним електродом безнакалювального катода-компенсатора за допомогою діодів, живлення системи відбувається за допомогою трансформаторного блока, розмірами 200×160×80 см. Недоліком цієї моделі є великі габарити джерела струму. В основу корисної моделі поставлено задачу зменшення габаритів джерела струму. Поставлена задача вирішується тим, що в систему, що містить джерело ініціювання розряду, з'єднаний з підпалювальним електродом катода-компенсатора і катодом, джерело живлення розряду, позитивний полюс якого гальванічно з'єднано з анодом, а негативний полюс з катодом і підпалювальним електродом безнакалювального катода-компенсатора за допомогою діодів, згідно з корисною моделлю введено блок баластних резисторів, вихід якого з'єднано з входом блока конденсаторних батарей, вихід якого з'єднано з анодом, систему живлення, що складається з трьох послідовно з'єднаних підсилювачів, вихід третього з'єднано з входом блока баластних резисторів, а другий вихід другого з'єднано з входом блока конденсаторних батарей, вихід якого з'єднано з підпалювачем. На кресленні зображено блок-схему системи електроживлення імпульсного джерела плазми. Система електроживлення імпульсного джерела плазми містить послідовно з'єднані перший підсилювач 1, другий підсилювач 8 та третій підсилювач 9, блок баластних резисторів 2, блок конденсаторних батарей 3, анод 4 та послідовно з'єднані блок конденсаторних батарей 5, підпалювач 6, катод 7. Запропонована система працює наступним чином. Струм від промислової мережі надходить до підсилювача 1, з якого надходить до підсилювача 8, звідки розподіляється на блок конденсаторних батарей 5 і підсилювач 9. З підсилювача 9 струм надходить на блок баластних резисторів 2, де він вирівнюється, з блока баластних резисторів 2 струм надходить до блока конденсаторних батарей 3, звідки з заданою користувачем частотою надходить на анод 4. З блока конденсаторних батарей: 5 струм із заданою частотою надходить до підпалювача 6, що з'єднується з катодом 7. Головною перевагою запропонованого рішення є заміна трансформаторного блока, розмірами 200 × 160 × 80 см мікроконтролерним блоком, розмірами 50 × 40 × 10 см. Дана система електроживлення має значно менші габарити в порівнянні з прототипом, що робить її мобільною і дозволяє: переміщувати обладнання, не докладаючи капіталовкладень в перепроектування електромережі. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Система електроживлення імпульсного джерела плазми, яка містить систему живлення, анод та послідовно з'єднані підпалювач та катод, яка відрізняється тим, що містить блок баластних резисторів, вихід якого з'єднаний з входом блока конденсаторних батарей, вихід якого з'єднаний з катодом, система живлення складається з трьох послідовно з'єднаних підсилювачів, вихід третього з'єднано з входом блока баластних резисторів, а другий вихід другого з'єднано з входом блока конденсаторних батарей, вихід якого з'єднано з підпалювачем. 1 UA 79343 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
