Стаціонарний розподільник шихти

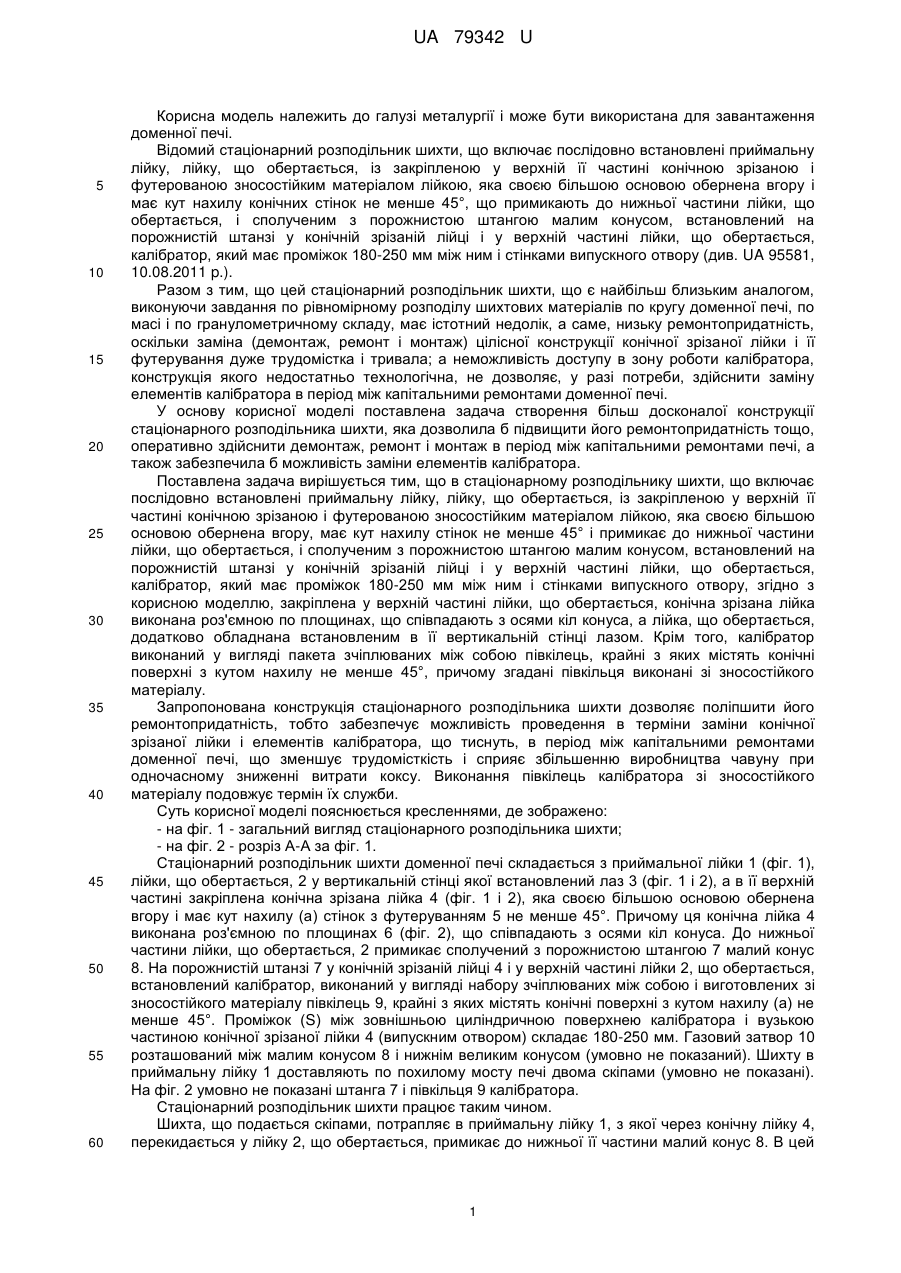

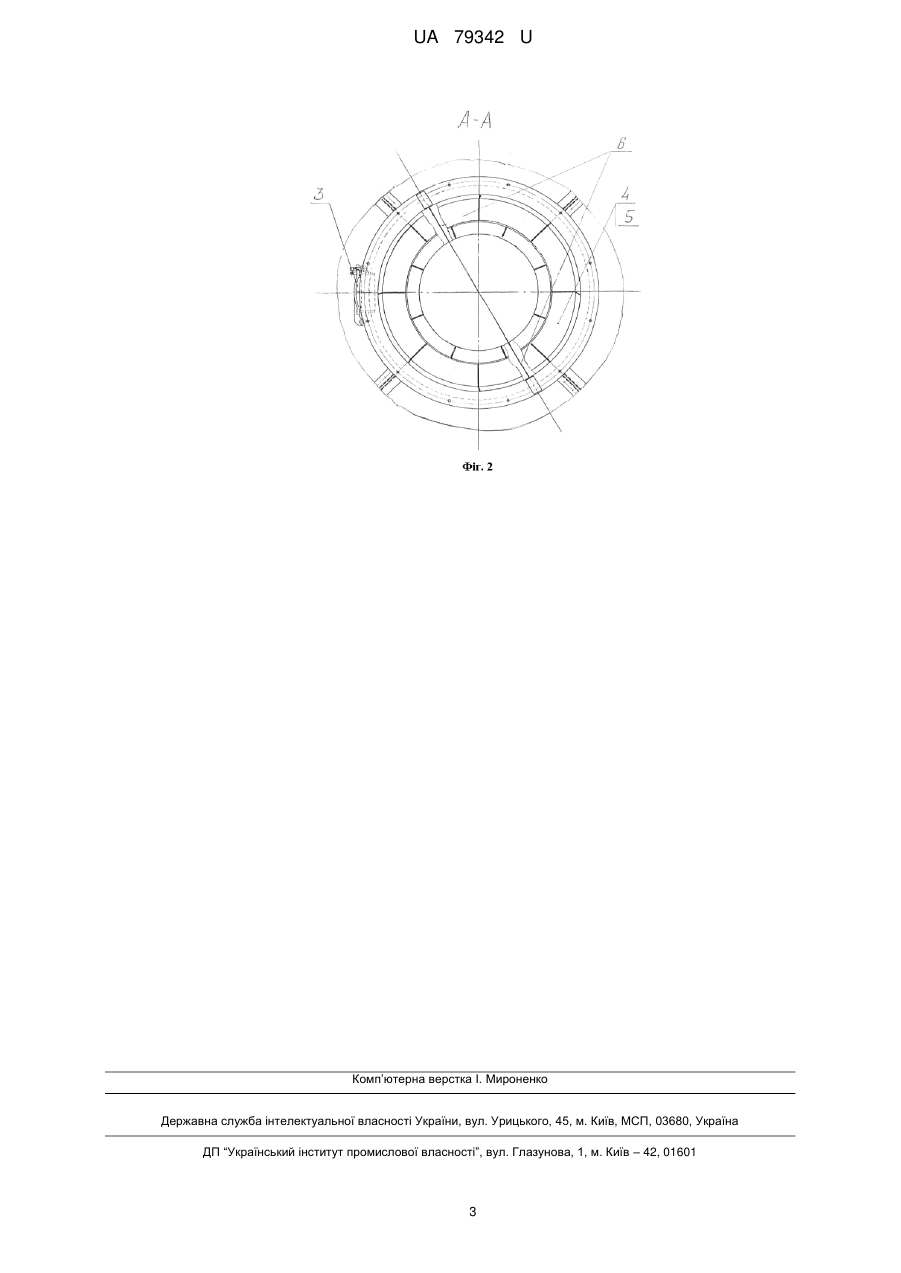

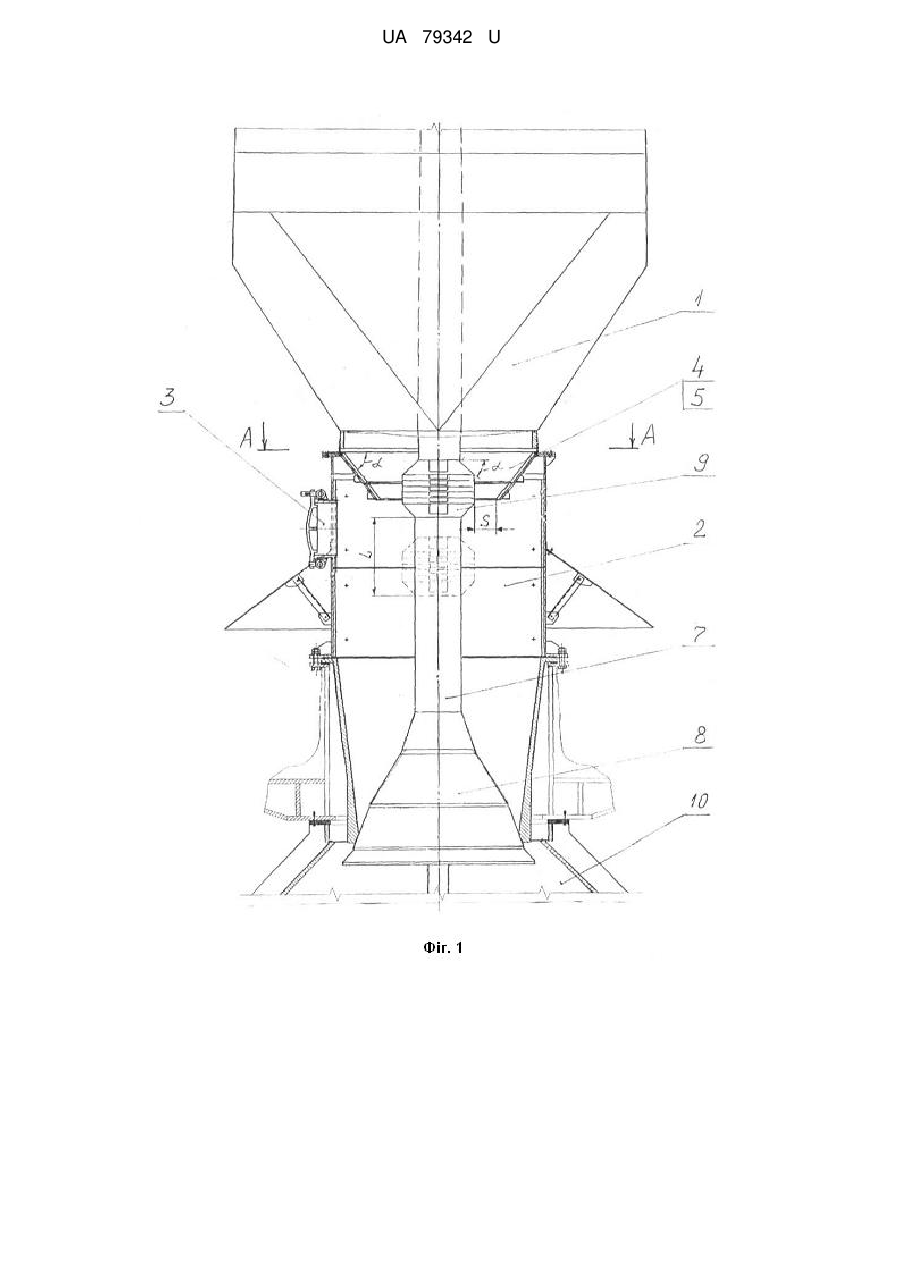

Реферат: Стаціонарний розподільник шихти містить приймальну лійку, порожнисту штангу, калібратор. Конічна зрізана лійка виконана роз'ємною по площинах, а лійка, що обертається, обладнана лазом. UA 79342 U (12) UA 79342 U UA 79342 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургії і може бути використана для завантаження доменної печі. Відомий стаціонарний розподільник шихти, що включає послідовно встановлені приймальну лійку, лійку, що обертається, із закріпленою у верхній її частині конічною зрізаною і футерованою зносостійким матеріалом лійкою, яка своєю більшою основою обернена вгору і має кут нахилу конічних стінок не менше 45°, що примикають до нижньої частини лійки, що обертається, і сполученим з порожнистою штангою малим конусом, встановлений на порожнистій штанзі у конічній зрізаній лійці і у верхній частині лійки, що обертається, калібратор, який має проміжок 180-250 мм між ним і стінками випускного отвору (див. UA 95581, 10.08.2011 p.). Разом з тим, що цей стаціонарний розподільник шихти, що є найбільш близьким аналогом, виконуючи завдання по рівномірному розподілу шихтових матеріалів по кругу доменної печі, по масі і по гранулометричному складу, має істотний недолік, а саме, низьку ремонтопридатність, оскільки заміна (демонтаж, ремонт і монтаж) цілісної конструкції конічної зрізаної лійки і її футерування дуже трудомістка і тривала; а неможливість доступу в зону роботи калібратора, конструкція якого недостатньо технологічна, не дозволяє, у разі потреби, здійснити заміну елементів калібратора в період між капітальними ремонтами доменної печі. У основу корисної моделі поставлена задача створення більш досконалої конструкції стаціонарного розподільника шихти, яка дозволила б підвищити його ремонтопридатність тощо, оперативно здійснити демонтаж, ремонт і монтаж в період між капітальними ремонтами печі, а також забезпечила б можливість заміни елементів калібратора. Поставлена задача вирішується тим, що в стаціонарному розподільнику шихти, що включає послідовно встановлені приймальну лійку, лійку, що обертається, із закріпленою у верхній її частині конічною зрізаною і футерованою зносостійким матеріалом лійкою, яка своєю більшою основою обернена вгору, має кут нахилу стінок не менше 45° і примикає до нижньої частини лійки, що обертається, і сполученим з порожнистою штангою малим конусом, встановлений на порожнистій штанзі у конічній зрізаній лійці і у верхній частині лійки, що обертається, калібратор, який має проміжок 180-250 мм між ним і стінками випускного отвору, згідно з корисною моделлю, закріплена у верхній частині лійки, що обертається, конічна зрізана лійка виконана роз'ємною по площинах, що співпадають з осями кіл конуса, а лійка, що обертається, додатково обладнана встановленим в її вертикальній стінці лазом. Крім того, калібратор виконаний у вигляді пакета зчіплюваних між собою півкілець, крайні з яких містять конічні поверхні з кутом нахилу не менше 45°, причому згадані півкільця виконані зі зносостійкого матеріалу. Запропонована конструкція стаціонарного розподільника шихти дозволяє поліпшити його ремонтопридатність, тобто забезпечує можливість проведення в терміни заміни конічної зрізаної лійки і елементів калібратора, що тиснуть, в період між капітальними ремонтами доменної печі, що зменшує трудомісткість і сприяє збільшенню виробництва чавуну при одночасному зниженні витрати коксу. Виконання півкілець калібратора зі зносостійкого матеріалу подовжує термін їх служби. Суть корисної моделі пояснюється кресленнями, де зображено: - на фіг. 1 - загальний вигляд стаціонарного розподільника шихти; - на фіг. 2 - розріз А-А за фіг. 1. Стаціонарний розподільник шихти доменної печі складається з приймальної лійки 1 (фіг. 1), лійки, що обертається, 2 у вертикальній стінці якої встановлений лаз 3 (фіг. 1 і 2), а в її верхній частині закріплена конічна зрізана лійка 4 (фіг. 1 і 2), яка своєю більшою основою обернена вгору і має кут нахилу (а) стінок з футеруванням 5 не менше 45°. Причому ця конічна лійка 4 виконана роз'ємною по площинах 6 (фіг. 2), що співпадають з осями кіл конуса. До нижньої частини лійки, що обертається, 2 примикає сполучений з порожнистою штангою 7 малий конус 8. На порожнистій штанзі 7 у конічній зрізаній лійці 4 і у верхній частині лійки 2, що обертається, встановлений калібратор, виконаний у вигляді набору зчіплюваних між собою і виготовлених зі зносостійкого матеріалу півкілець 9, крайні з яких містять конічні поверхні з кутом нахилу (а) не менше 45°. Проміжок (S) між зовнішньою циліндричною поверхнею калібратора і вузькою частиною конічної зрізаної лійки 4 (випускним отвором) складає 180-250 мм. Газовий затвор 10 розташований між малим конусом 8 і нижнім великим конусом (умовно не показаний). Шихту в приймальну лійку 1 доставляють по похилому мосту печі двома скіпами (умовно не показані). На фіг. 2 умовно не показані штанга 7 і півкільця 9 калібратора. Стаціонарний розподільник шихти працює таким чином. Шихта, що подається скіпами, потрапляє в приймальну лійку 1, з якої через конічну лійку 4, перекидається у лійку 2, що обертається, примикає до нижньої її частини малий конус 8. В цей 1 UA 79342 U 5 10 15 час проміжок (S) між зовнішньою циліндричною поверхнею півкілець 9 калібратора і розміщеного співвісного з ним вихідного отвору конічної зрізаної лійки 4 складає 180-250 мм, і основна маса шихти, зсипаючись через цей калібрований кільцевий проміжок, рівномірно розподіляється по кругу лійки 2, що обертається, . При опусканні малого конуса 8 на 900 мм (L) вихідний отвір конічної зрізаної лійки 4 збільшується до 480-500 мм, що дозволяє шматкам негабаритів шихти зсипатися на великий конус з усією масою шихти. Рівномірний розподіл шихти дозволяє понизити витрату коксу на тонну чавуну. Виконання конічної лійки 4 роз'ємною (з двох половинок) полегшує установку її при капітальному ремонті, а також помітно скорочує час на заміну (ремонт) цієї лійки в період між капітальними ремонтами печі. Наявність встановленого на рівні калібратора у вертикальній стінці лійки, що обертається, 2 лаза 3 і виконання калібратора у вигляді набору зчеплених між собою півкілець 9 зі зносостійкого матеріалу забезпечує доступ до калібратора і заміну його елементів з мінімальною втратою часу. Таким чином, підвищення ремонтопридатності стаціонарного розподільника шихти, скорочення часу ремонтів і, отже, збільшення часу роботи доменної печі забезпечує отримання більшої кількості чавуну з одночасною економією коксу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Стаціонарний розподільник шихти, що містить послідовно встановлені приймальну лійку, лійку, що обертається, із закріпленою у верхній її частині конічною зрізаною і футерованою зносостійким матеріалом лійкою, яка своєю більшою основою обернена вгору, має кут нахилу стінок не менше 45° і примикає до нижньої частини лійки, що обертається, і сполученим з порожнистою штангою малим конусом, встановлений на порожнистій штанзі у конічній зрізаній лійці і у верхній частині лійки, що обертається, калібратор, який має проміжок 180-250 мм між ним і стінками випускного отвору, який відрізняється тим, що закріплена у верхній частині лійки, що обертається, конічна зрізана лійка виконана роз'ємною по площинах, співпадаючих з осями кіл конуса, а лійка, що обертається, додатково обладнана встановленим в її вертикальній стінці лазом. 2. Стаціонарний розподільник шихти за п. 1, який відрізняється тим, що калібратор виконаний у вигляді пакета зчіплюваних між собою півкілець, крайні з яких містять конічні поверхні з кутом нахилу не менше 45°. 3. Стаціонарний розподільник шихти за п. 1, який відрізняється тим, що зчіплювані між собою півкільця калібратора виконані зі зносостійкого матеріалу. 2 UA 79342 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
