Ручне ґрунтообробне знаряддя

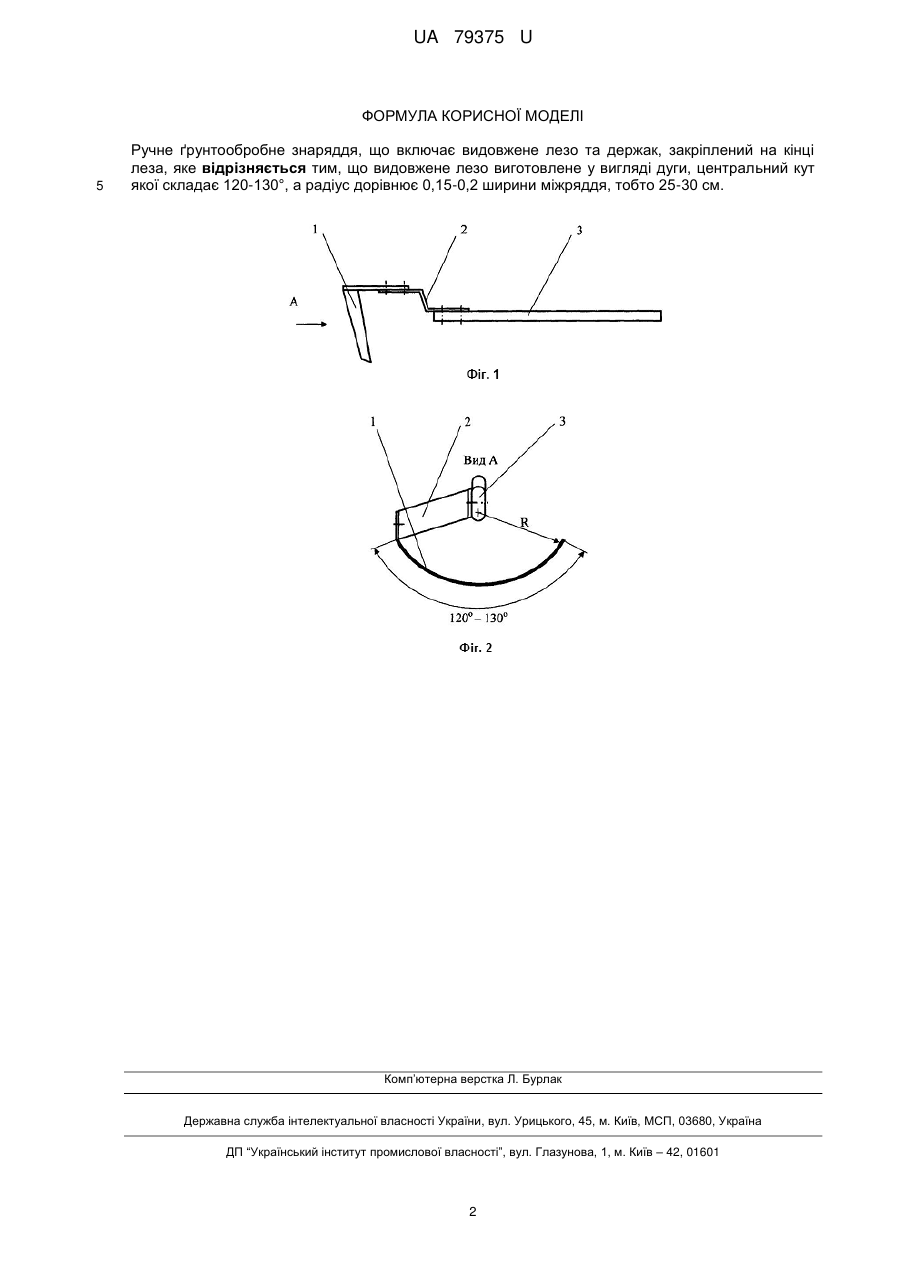

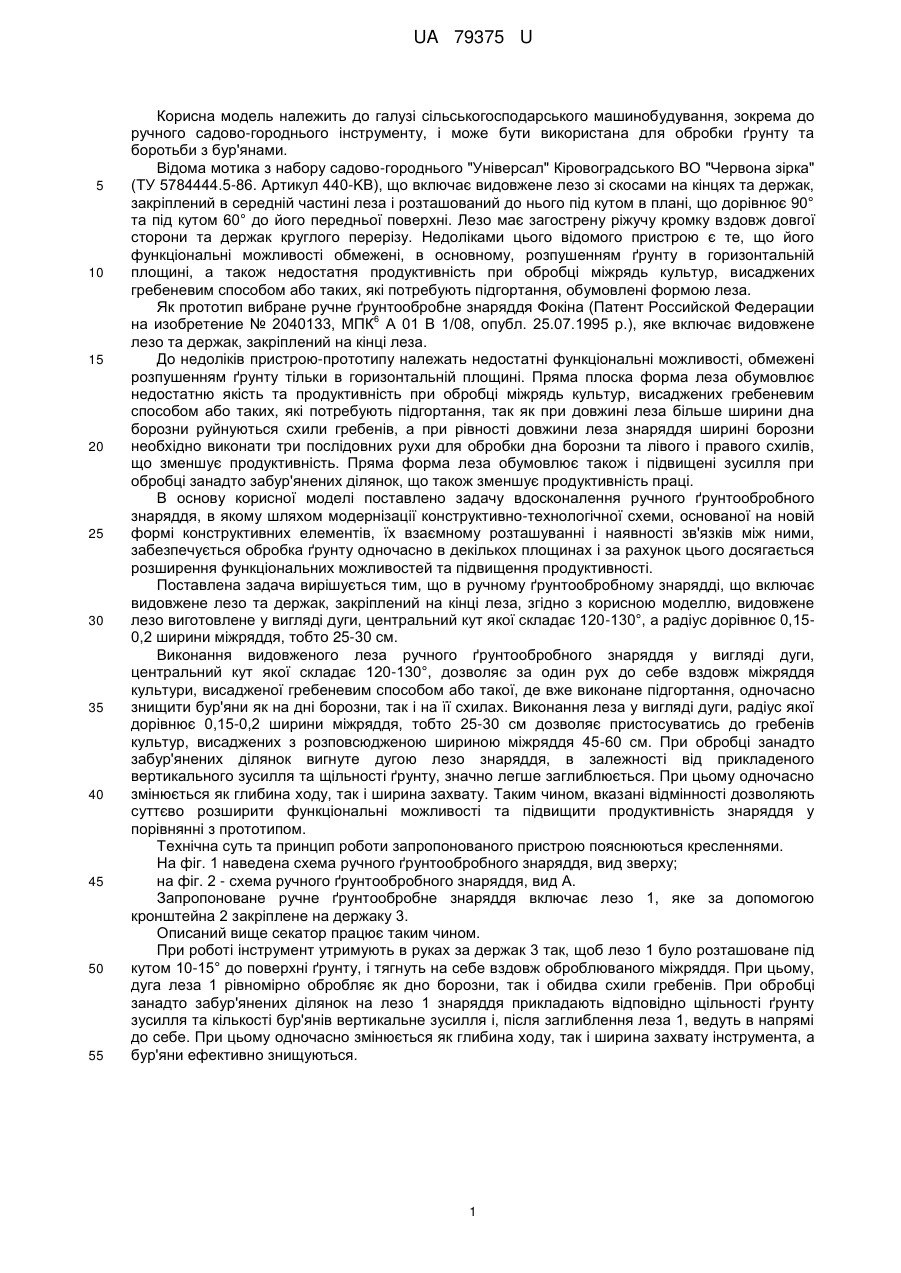

Реферат: UA 79375 U UA 79375 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ручного садово-городнього інструменту, і може бути використана для обробки ґрунту та боротьби з бур'янами. Відома мотика з набору садово-городнього "Універсал" Кіровоградського ВО "Червона зірка" (ТУ 5784444.5-86. Артикул 440-KB), що включає видовжене лезо зі скосами на кінцях та держак, закріплений в середній частині леза і розташований до нього під кутом в плані, що дорівнює 90° та під кутом 60° до його передньої поверхні. Лезо має загострену ріжучу кромку вздовж довгої сторони та держак круглого перерізу. Недоліками цього відомого пристрою є те, що його функціональні можливості обмежені, в основному, розпушенням ґрунту в горизонтальній площині, а також недостатня продуктивність при обробці міжрядь культур, висаджених гребеневим способом або таких, які потребують підгортання, обумовлені формою леза. Як прототип вибране ручне ґрунтообробне знаряддя Фокіна (Патент Российской Федерации 6 на изобретение № 2040133, МПК А 01 В 1/08, опубл. 25.07.1995 p.), яке включає видовжене лезо та держак, закріплений на кінці леза. До недоліків пристрою-прототипу належать недостатні функціональні можливості, обмежені розпушенням ґрунту тільки в горизонтальній площині. Пряма плоска форма леза обумовлює недостатню якість та продуктивність при обробці міжрядь культур, висаджених гребеневим способом або таких, які потребують підгортання, так як при довжині леза більше ширини дна борозни руйнуються схили гребенів, а при рівності довжини леза знаряддя ширині борозни необхідно виконати три послідовних рухи для обробки дна борозни та лівого і правого схилів, що зменшує продуктивність. Пряма форма леза обумовлює також і підвищені зусилля при обробці занадто забур'янених ділянок, що також зменшує продуктивність праці. В основу корисної моделі поставлено задачу вдосконалення ручного ґрунтообробного знаряддя, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій формі конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується обробка ґрунту одночасно в декількох площинах і за рахунок цього досягається розширення функціональних можливостей та підвищення продуктивності. Поставлена задача вирішується тим, що в ручному ґрунтообробному знарядді, що включає видовжене лезо та держак, закріплений на кінці леза, згідно з корисною моделлю, видовжене лезо виготовлене у вигляді дуги, центральний кут якої складає 120-130°, а радіус дорівнює 0,150,2 ширини міжряддя, тобто 25-30 см. Виконання видовженого леза ручного ґрунтообробного знаряддя у вигляді дуги, центральний кут якої складає 120-130°, дозволяє за один рух до себе вздовж міжряддя культури, висадженої гребеневим способом або такої, де вже виконане підгортання, одночасно знищити бур'яни як на дні борозни, так і на її схилах. Виконання леза у вигляді дуги, радіус якої дорівнює 0,15-0,2 ширини міжряддя, тобто 25-30 см дозволяє пристосуватись до гребенів культур, висаджених з розповсюдженою шириною міжряддя 45-60 см. При обробці занадто забур'янених ділянок вигнуте дугою лезо знаряддя, в залежності від прикладеного вертикального зусилля та щільності ґрунту, значно легше заглиблюється. При цьому одночасно змінюється як глибина ходу, так і ширина захвату. Таким чином, вказані відмінності дозволяють суттєво розширити функціональні можливості та підвищити продуктивність знаряддя у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема ручного ґрунтообробного знаряддя, вид зверху; на фіг. 2 - схема ручного ґрунтообробного знаряддя, вид А. Запропоноване ручне ґрунтообробне знаряддя включає лезо 1, яке за допомогою кронштейна 2 закріплене на держаку 3. Описаний вище секатор працює таким чином. При роботі інструмент утримують в руках за держак 3 так, щоб лезо 1 було розташоване під кутом 10-15° до поверхні ґрунту, і тягнуть на себе вздовж оброблюваного міжряддя. При цьому, дуга леза 1 рівномірно обробляє як дно борозни, так і обидва схили гребенів. При обробці занадто забур'янених ділянок на лезо 1 знаряддя прикладають відповідно щільності ґрунту зусилля та кількості бур'янів вертикальне зусилля і, після заглиблення леза 1, ведуть в напрямі до себе. При цьому одночасно змінюється як глибина ходу, так і ширина захвату інструмента, а бур'яни ефективно знищуються. 1 UA 79375 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ручне ґрунтообробне знаряддя, що включає видовжене лезо та держак, закріплений на кінці леза, яке відрізняється тим, що видовжене лезо виготовлене у вигляді дуги, центральний кут якої складає 120-130°, а радіус дорівнює 0,15-0,2 ширини міжряддя, тобто 25-30 см. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
