Ріжучий апарат жатки

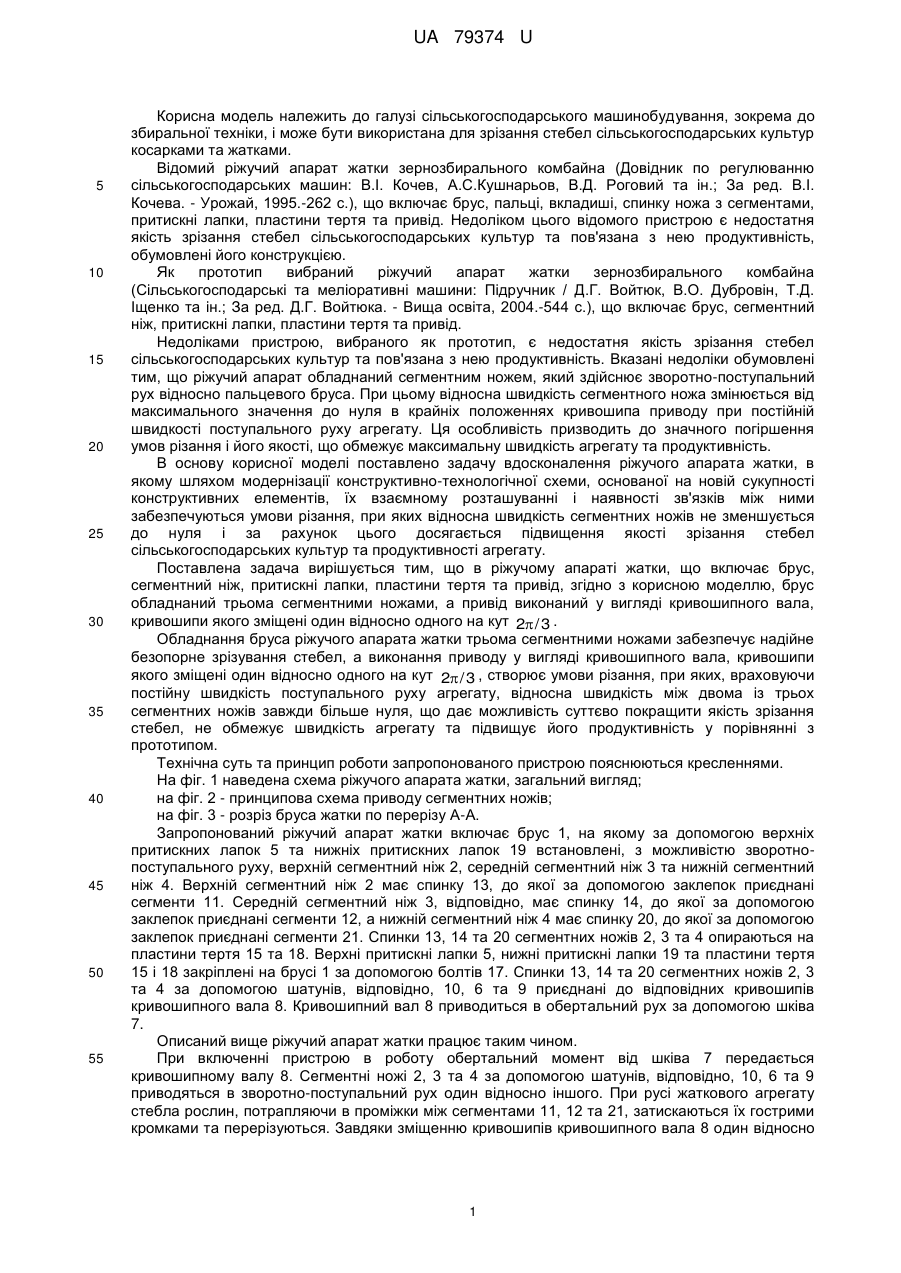

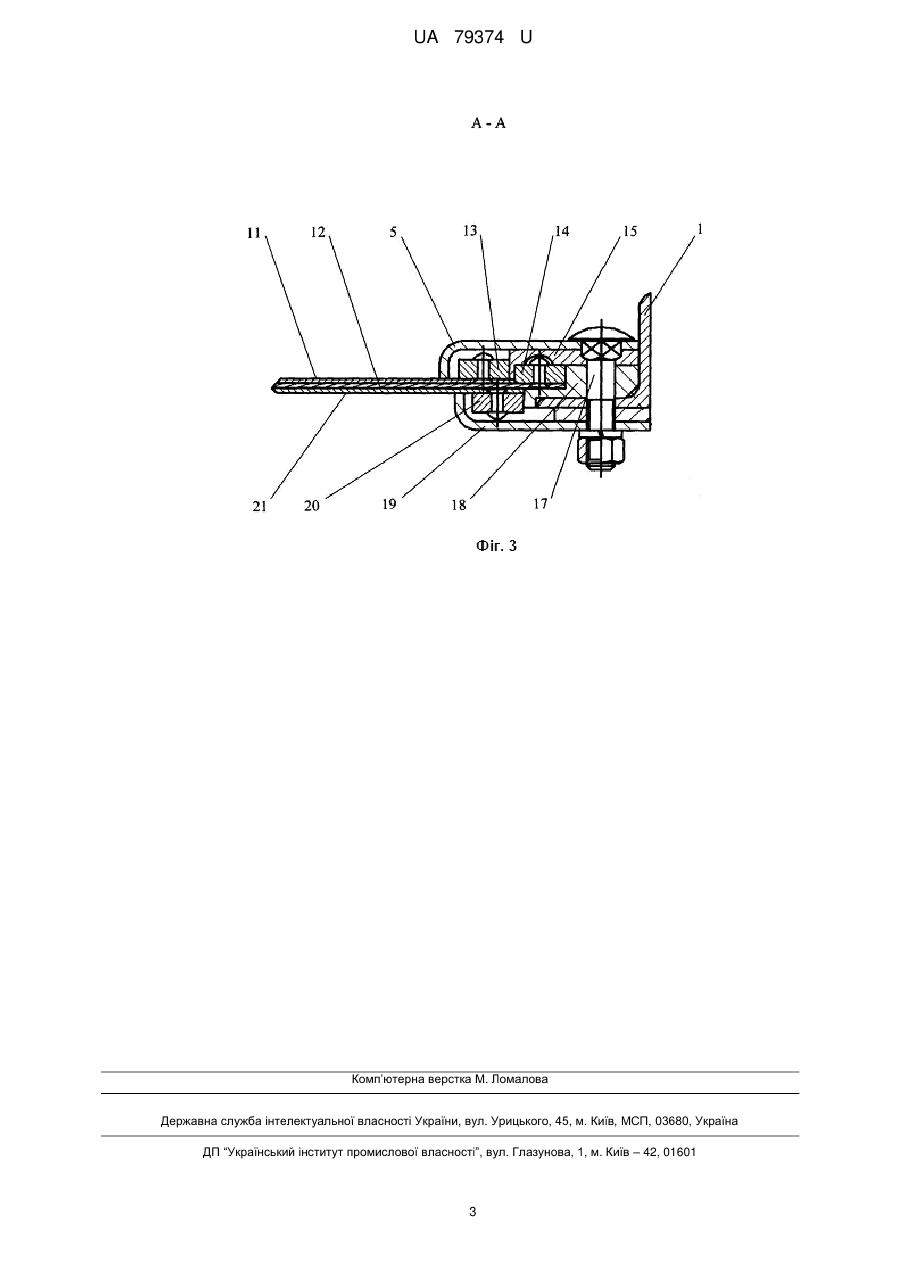

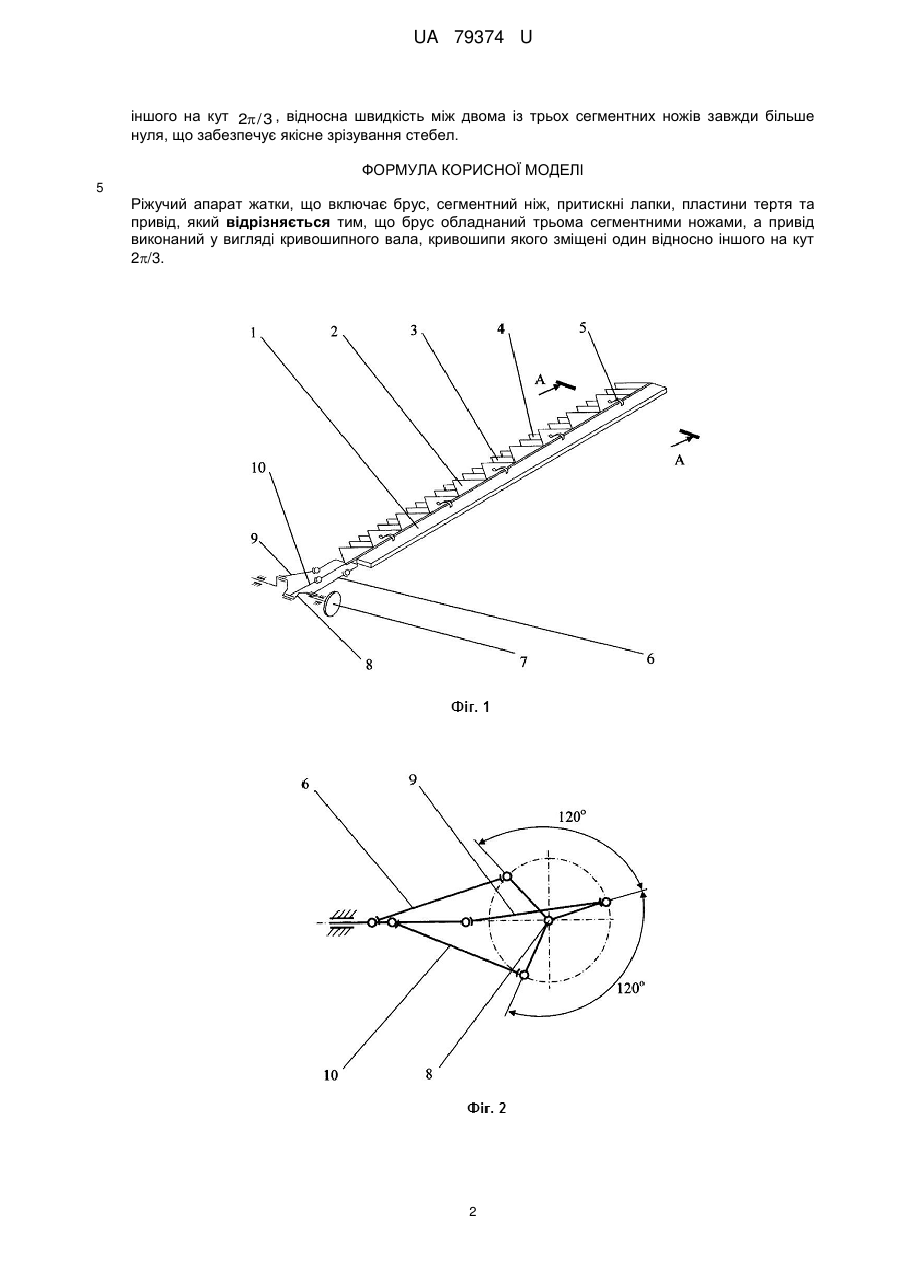

Реферат: UA 79374 U UA 79374 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до збиральної техніки, і може бути використана для зрізання стебел сільськогосподарських культур косарками та жатками. Відомий ріжучий апарат жатки зернозбирального комбайна (Довідник по регулюванню сільськогосподарських машин: В.І. Кочев, А.С.Кушнарьов, В.Д. Роговий та ін.; За ред. В.І. Кочева. - Урожай, 1995.-262 с.), що включає брус, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід. Недоліком цього відомого пристрою є недостатня якість зрізання стебел сільськогосподарських культур та пов'язана з нею продуктивність, обумовлені його конструкцією. Як прототип вибраний ріжучий апарат жатки зернозбирального комбайна (Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін.; За ред. Д.Г. Войтюка. - Вища освіта, 2004.-544 с.), що включає брус, сегментний ніж, притискні лапки, пластини тертя та привід. Недоліками пристрою, вибраного як прототип, є недостатня якість зрізання стебел сільськогосподарських культур та пов'язана з нею продуктивність. Вказані недоліки обумовлені тим, що ріжучий апарат обладнаний сегментним ножем, який здійснює зворотно-поступальний рух відносно пальцевого бруса. При цьому відносна швидкість сегментного ножа змінюється від максимального значення до нуля в крайніх положеннях кривошипа приводу при постійній швидкості поступального руху агрегату. Ця особливість призводить до значного погіршення умов різання і його якості, що обмежує максимальну швидкість агрегату та продуктивність. В основу корисної моделі поставлено задачу вдосконалення ріжучого апарата жатки, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечуються умови різання, при яких відносна швидкість сегментних ножів не зменшується до нуля і за рахунок цього досягається підвищення якості зрізання стебел сільськогосподарських культур та продуктивності агрегату. Поставлена задача вирішується тим, що в ріжучому апараті жатки, що включає брус, сегментний ніж, притискні лапки, пластини тертя та привід, згідно з корисною моделлю, брус обладнаний трьома сегментними ножами, а привід виконаний у вигляді кривошипного вала, кривошипи якого зміщені один відносно одного на кут 2 / 3 . Обладнання бруса ріжучого апарата жатки трьома сегментними ножами забезпечує надійне безопорне зрізування стебел, а виконання приводу у вигляді кривошипного вала, кривошипи якого зміщені один відносно одного на кут 2 / 3 , створює умови різання, при яких, враховуючи постійну швидкість поступального руху агрегату, відносна швидкість між двома із трьох сегментних ножів завжди більше нуля, що дає можливість суттєво покращити якість зрізання стебел, не обмежує швидкість агрегату та підвищує його продуктивність у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема ріжучого апарата жатки, загальний вигляд; на фіг. 2 - принципова схема приводу сегментних ножів; на фіг. 3 - розріз бруса жатки по перерізу А-А. Запропонований ріжучий апарат жатки включає брус 1, на якому за допомогою верхніх притискних лапок 5 та нижніх притискних лапок 19 встановлені, з можливістю зворотнопоступального руху, верхній сегментний ніж 2, середній сегментний ніж 3 та нижній сегментний ніж 4. Верхній сегментний ніж 2 має спинку 13, до якої за допомогою заклепок приєднані сегменти 11. Середній сегментний ніж 3, відповідно, має спинку 14, до якої за допомогою заклепок приєднані сегменти 12, а нижній сегментний ніж 4 має спинку 20, до якої за допомогою заклепок приєднані сегменти 21. Спинки 13, 14 та 20 сегментних ножів 2, 3 та 4 опираються на пластини тертя 15 та 18. Верхні притискні лапки 5, нижні притискні лапки 19 та пластини тертя 15 і 18 закріплені на брусі 1 за допомогою болтів 17. Спинки 13, 14 та 20 сегментних ножів 2, 3 та 4 за допомогою шатунів, відповідно, 10, 6 та 9 приєднані до відповідних кривошипів кривошипного вала 8. Кривошипний вал 8 приводиться в обертальний рух за допомогою шківа 7. Описаний вище ріжучий апарат жатки працює таким чином. При включенні пристрою в роботу обертальний момент від шківа 7 передається кривошипному валу 8. Сегментні ножі 2, 3 та 4 за допомогою шатунів, відповідно, 10, 6 та 9 приводяться в зворотно-поступальний рух один відносно іншого. При русі жаткового агрегату стебла рослин, потрапляючи в проміжки між сегментами 11, 12 та 21, затискаються їх гострими кромками та перерізуються. Завдяки зміщенню кривошипів кривошипного вала 8 один відносно 1 UA 79374 U іншого на кут 2 / 3 , відносна швидкість між двома із трьох сегментних ножів завжди більше нуля, що забезпечує якісне зрізування стебел. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ріжучий апарат жатки, що включає брус, сегментний ніж, притискні лапки, пластини тертя та привід, який відрізняється тим, що брус обладнаний трьома сегментними ножами, а привід виконаний у вигляді кривошипного вала, кривошипи якого зміщені один відносно іншого на кут 2/3. 2 UA 79374 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
