Бур для газоаналізатора

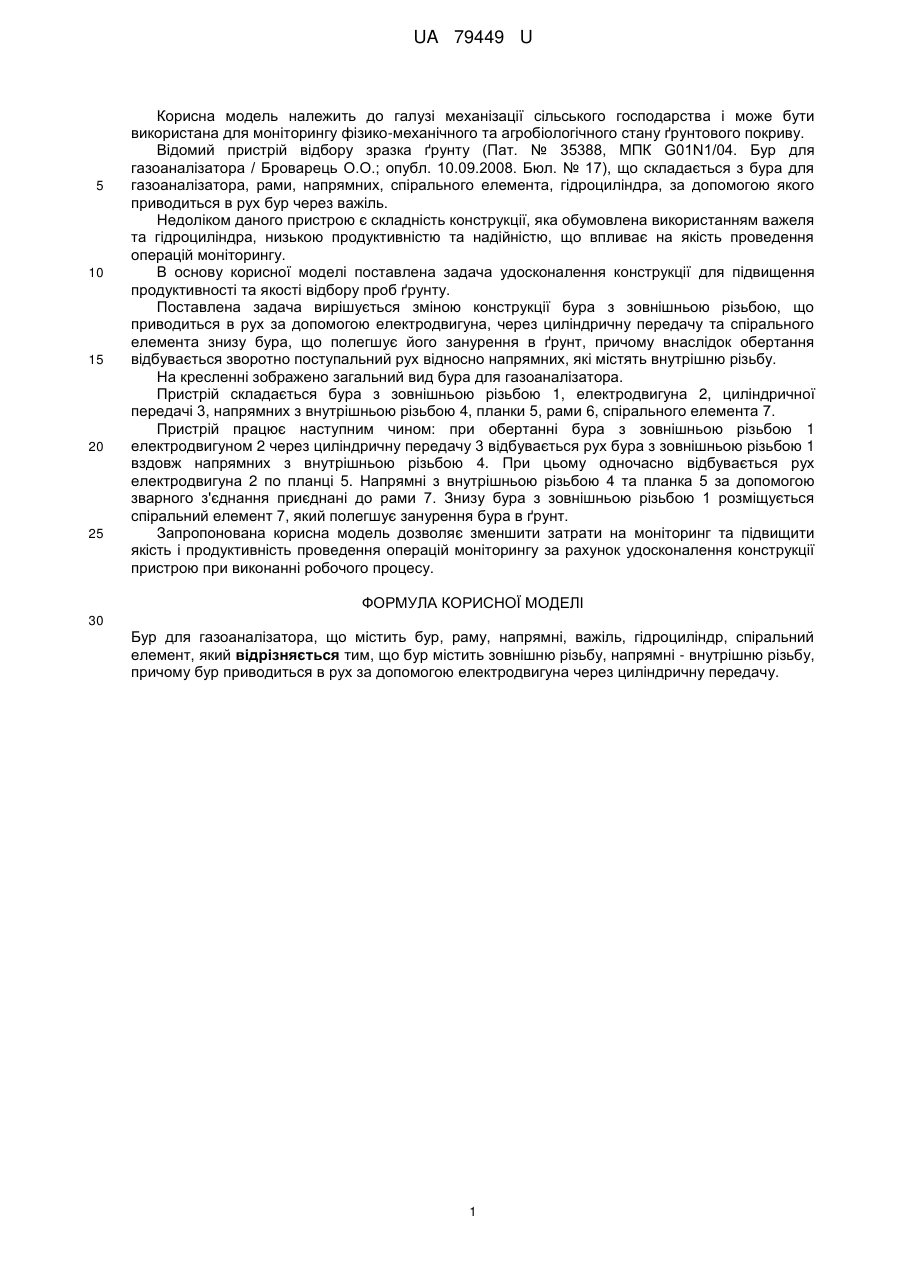

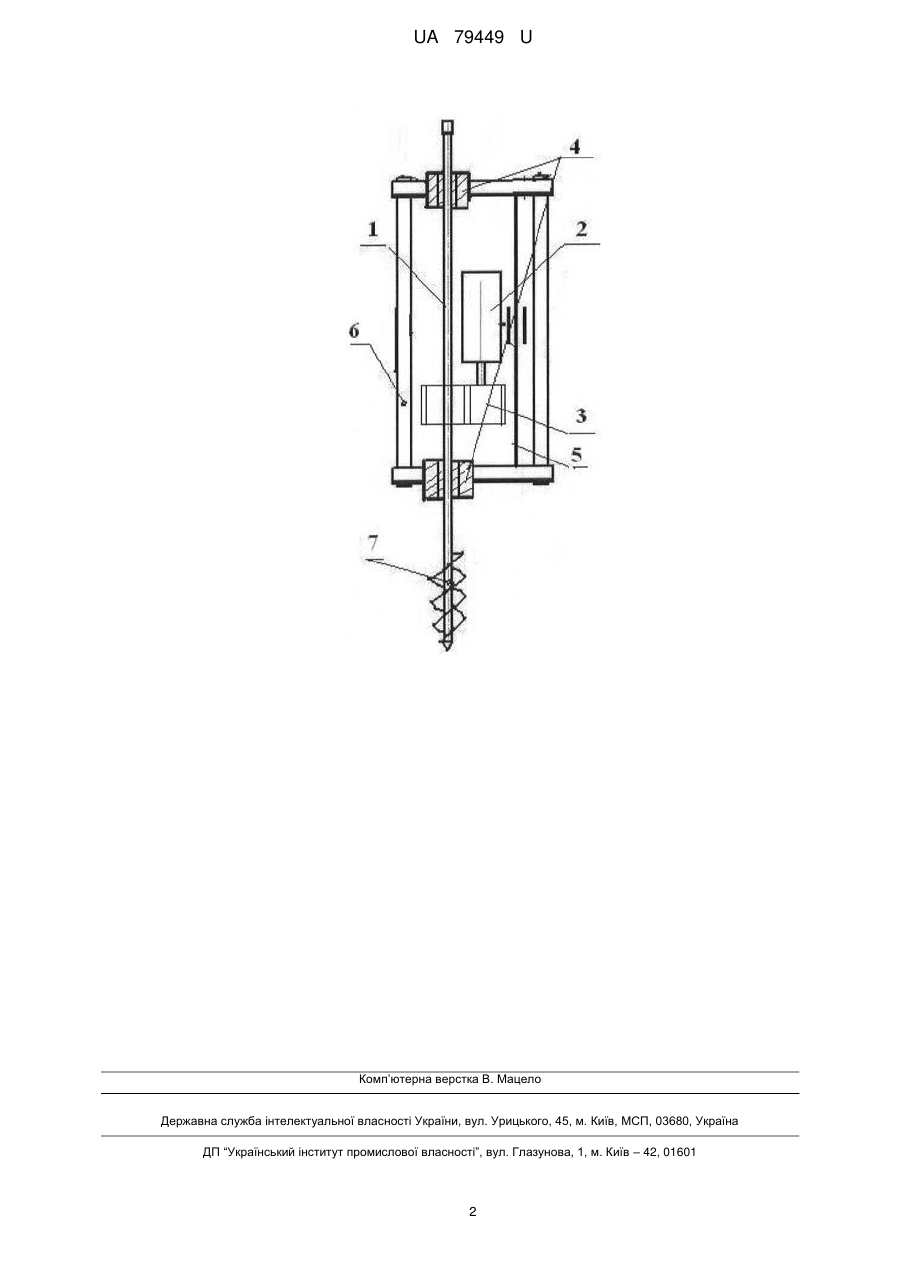

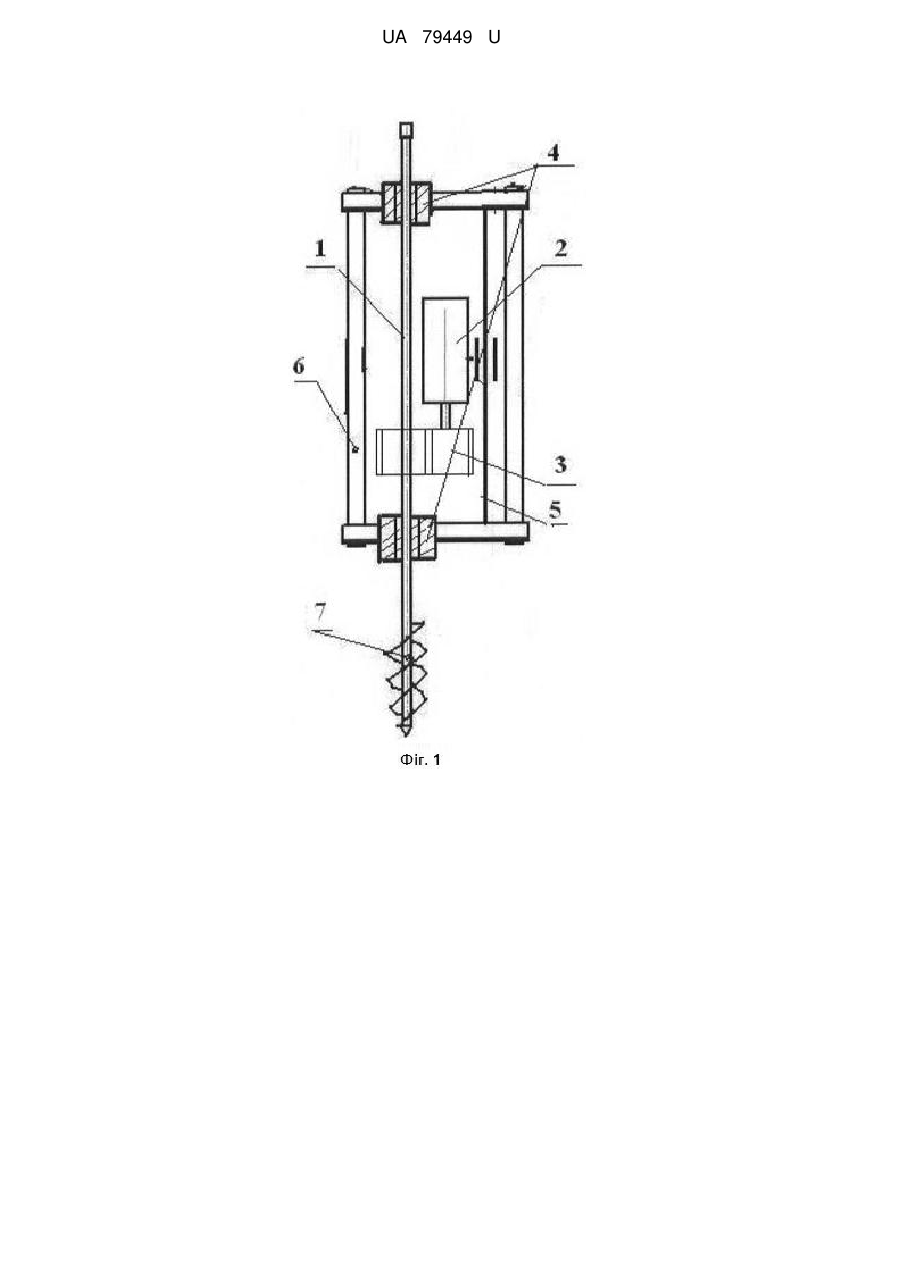

Реферат: Бур для газоаналізатора містить бур, раму, напрямні, важіль, гідроциліндр, спіральний елемент. Бур містить зовнішню різьбу, напрямні - внутрішню різьбу, причому бур приводиться в рух за допомогою електродвигуна через циліндричну передачу. UA 79449 U (54) БУР ДЛЯ ГАЗОАНАЛІЗАТОРА UA 79449 U UA 79449 U 5 10 15 20 25 Корисна модель належить до галузі механізації сільського господарства і може бути використана для моніторингу фізико-механічного та агробіологічного стану ґрунтового покриву. Відомий пристрій відбору зразка ґрунту (Пат. № 35388, МПК G01N1/04. Бур для газоаналізатора / Броварець О.О.; опубл. 10.09.2008. Бюл. № 17), що складається з бура для газоаналізатора, рами, напрямних, спірального елемента, гідроциліндра, за допомогою якого приводиться в рух бур через важіль. Недоліком даного пристрою є складність конструкції, яка обумовлена використанням важеля та гідроциліндра, низькою продуктивністю та надійністю, що впливає на якість проведення операцій моніторингу. В основу корисної моделі поставлена задача удосконалення конструкції для підвищення продуктивності та якості відбору проб ґрунту. Поставлена задача вирішується зміною конструкції бура з зовнішньою різьбою, що приводиться в рух за допомогою електродвигуна, через циліндричну передачу та спірального елемента знизу бура, що полегшує його занурення в ґрунт, причому внаслідок обертання відбувається зворотно поступальний рух відносно напрямних, які містять внутрішню різьбу. На кресленні зображено загальний вид бура для газоаналізатора. Пристрій складається бура з зовнішньою різьбою 1, електродвигуна 2, циліндричної передачі 3, напрямних з внутрішньою різьбою 4, планки 5, рами 6, спірального елемента 7. Пристрій працює наступним чином: при обертанні бура з зовнішньою різьбою 1 електродвигуном 2 через циліндричну передачу 3 відбувається рух бура з зовнішньою різьбою 1 вздовж напрямних з внутрішньою різьбою 4. При цьому одночасно відбувається рух електродвигуна 2 по планці 5. Напрямні з внутрішньою різьбою 4 та планка 5 за допомогою зварного з'єднання приєднані до рами 7. Знизу бура з зовнішньою різьбою 1 розміщується спіральний елемент 7, який полегшує занурення бура в ґрунт. Запропонована корисна модель дозволяє зменшити затрати на моніторинг та підвищити якість і продуктивність проведення операцій моніторингу за рахунок удосконалення конструкції пристрою при виконанні робочого процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Бур для газоаналізатора, що містить бур, раму, напрямні, важіль, гідроциліндр, спіральний елемент, який відрізняється тим, що бур містить зовнішню різьбу, напрямні - внутрішню різьбу, причому бур приводиться в рух за допомогою електродвигуна через циліндричну передачу. 1 UA 79449 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
