Пристрій для визначення тягового опору робочих органів ґрунтообробних та посівних машин

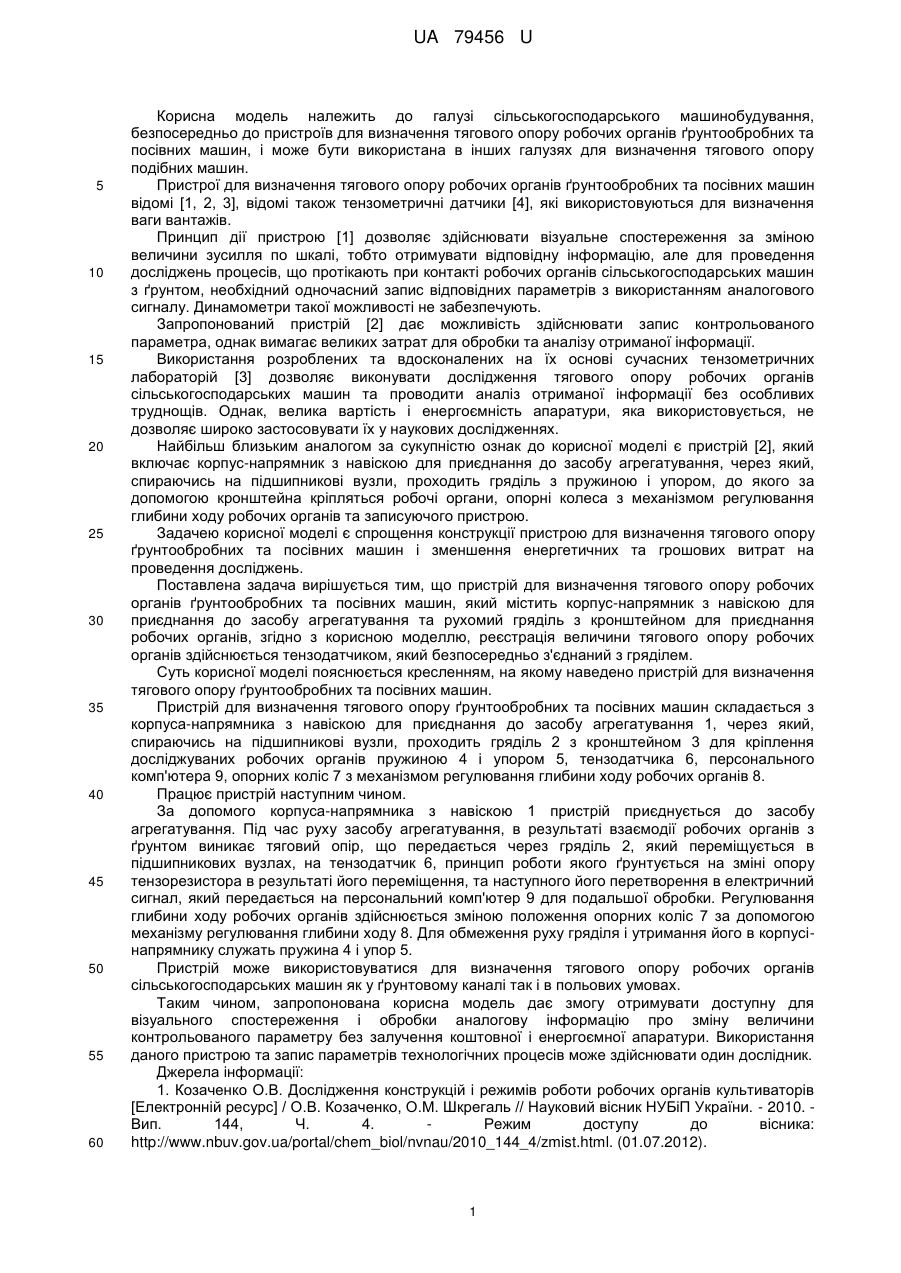

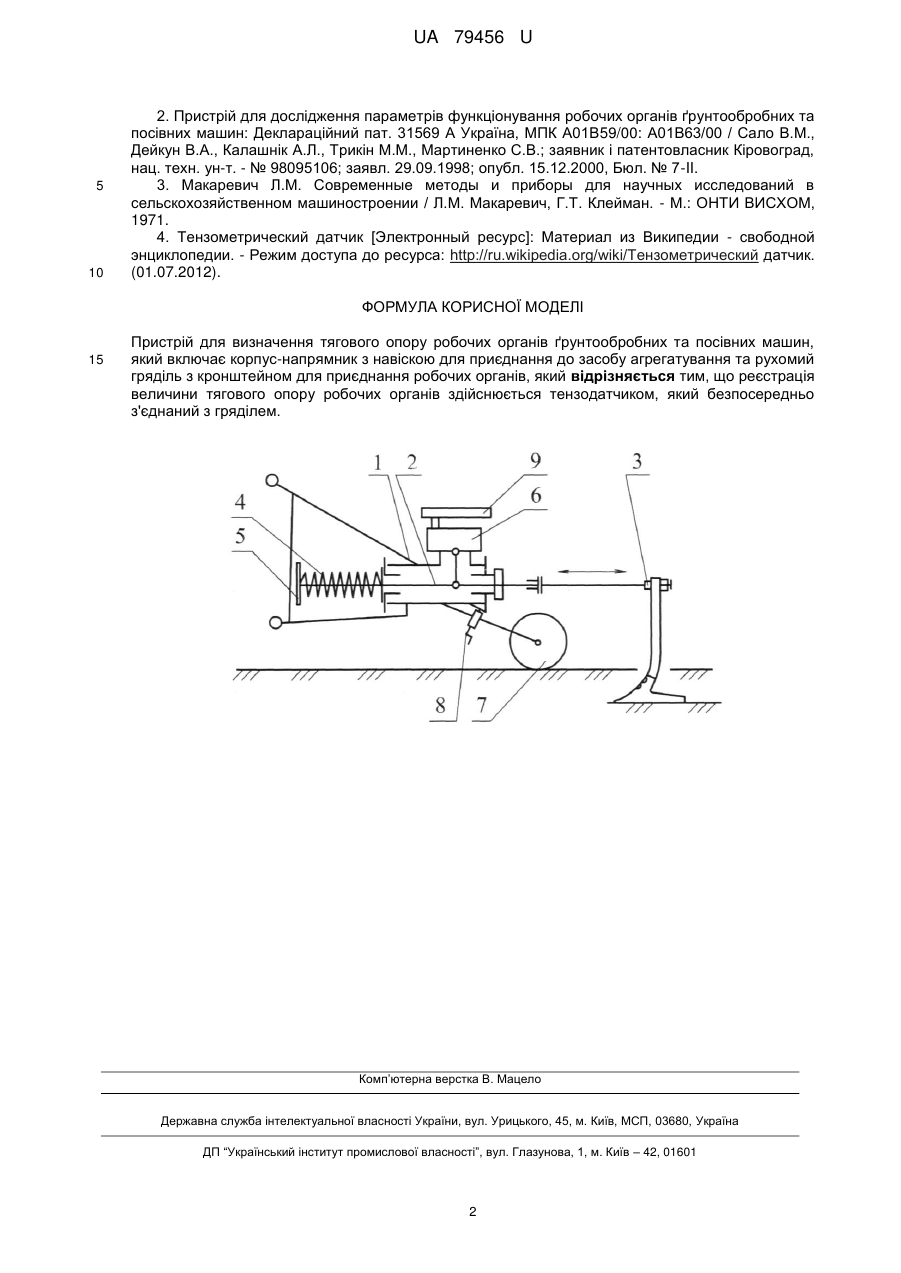

Реферат: Пристрій для визначення тягового опору робочих органів ґрунтообробних та посівних машин містить корпус-напрямник з навіскою для приєднання до засобу агрегатування та рухомий гряділь з кронштейном для приєднання робочих органів та тензодатчик, який безпосередньо з'єднаний з гряділем. UA 79456 U (12) UA 79456 U UA 79456 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, безпосередньо до пристроїв для визначення тягового опору робочих органів ґрунтообробних та посівних машин, і може бути використана в інших галузях для визначення тягового опору подібних машин. Пристрої для визначення тягового опору робочих органів ґрунтообробних та посівних машин відомі [1, 2, 3], відомі також тензометричні датчики [4], які використовуються для визначення ваги вантажів. Принцип дії пристрою [1] дозволяє здійснювати візуальне спостереження за зміною величини зусилля по шкалі, тобто отримувати відповідну інформацію, але для проведення досліджень процесів, що протікають при контакті робочих органів сільськогосподарських машин з ґрунтом, необхідний одночасний запис відповідних параметрів з використанням аналогового сигналу. Динамометри такої можливості не забезпечують. Запропонований пристрій [2] дає можливість здійснювати запис контрольованого параметра, однак вимагає великих затрат для обробки та аналізу отриманої інформації. Використання розроблених та вдосконалених на їх основі сучасних тензометричних лабораторій [3] дозволяє виконувати дослідження тягового опору робочих органів сільськогосподарських машин та проводити аналіз отриманої інформації без особливих труднощів. Однак, велика вартість і енергоємність апаратури, яка використовується, не дозволяє широко застосовувати їх у наукових дослідженнях. Найбільш близьким аналогом за сукупністю ознак до корисної моделі є пристрій [2], який включає корпус-напрямник з навіскою для приєднання до засобу агрегатування, через який, спираючись на підшипникові вузли, проходить гряділь з пружиною і упором, до якого за допомогою кронштейна кріпляться робочі органи, опорні колеса з механізмом регулювання глибини ходу робочих органів та записуючого пристрою. Задачею корисної моделі є спрощення конструкції пристрою для визначення тягового опору ґрунтообробних та посівних машин і зменшення енергетичних та грошових витрат на проведення досліджень. Поставлена задача вирішується тим, що пристрій для визначення тягового опору робочих органів ґрунтообробних та посівних машин, який містить корпус-напрямник з навіскою для приєднання до засобу агрегатування та рухомий гряділь з кронштейном для приєднання робочих органів, згідно з корисною моделлю, реєстрація величини тягового опору робочих органів здійснюється тензодатчиком, який безпосередньо з'єднаний з гряділем. Суть корисної моделі пояснюється кресленням, на якому наведено пристрій для визначення тягового опору ґрунтообробних та посівних машин. Пристрій для визначення тягового опору ґрунтообробних та посівних машин складається з корпуса-напрямника з навіскою для приєднання до засобу агрегатування 1, через який, спираючись на підшипникові вузли, проходить гряділь 2 з кронштейном 3 для кріплення досліджуваних робочих органів пружиною 4 і упором 5, тензодатчика 6, персонального комп'ютера 9, опорних коліс 7 з механізмом регулювання глибини ходу робочих органів 8. Працює пристрій наступним чином. За допомого корпуса-напрямника з навіскою 1 пристрій приєднується до засобу агрегатування. Під час руху засобу агрегатування, в результаті взаємодії робочих органів з ґрунтом виникає тяговий опір, що передається через гряділь 2, який переміщується в підшипникових вузлах, на тензодатчик 6, принцип роботи якого ґрунтується на зміні опору тензорезистора в результаті його переміщення, та наступного його перетворення в електричний сигнал, який передається на персональний комп'ютер 9 для подальшої обробки. Регулювання глибини ходу робочих органів здійснюється зміною положення опорних коліс 7 за допомогою механізму регулювання глибини ходу 8. Для обмеження руху гряділя і утримання його в корпусінапрямнику служать пружина 4 і упор 5. Пристрій може використовуватися для визначення тягового опору робочих органів сільськогосподарських машин як у ґрунтовому каналі так і в польових умовах. Таким чином, запропонована корисна модель дає змогу отримувати доступну для візуального спостереження і обробки аналогову інформацію про зміну величини контрольованого параметру без залучення коштовної і енергоємної апаратури. Використання даного пристрою та запис параметрів технологічних процесів може здійснювати один дослідник. Джерела інформації: 1. Козаченко О.В. Дослідження конструкцій і режимів роботи робочих органів культиваторів [Електронній ресурс] / О.В. Козаченко, О.М. Шкрегаль // Науковий вісник НУБіП України. - 2010. Вип. 144, Ч. 4. Режим доступу до вісника: http://www.nbuv.gov.ua/portal/chem_biol/nvnau/2010_144_4/zmist.html. (01.07.2012). 1 UA 79456 U 5 10 2. Пристрій для дослідження параметрів функціонування робочих органів ґрунтообробних та посівних машин: Деклараційний пат. 31569 А Україна, МПК А01В59/00: А01В63/00 / Сало В.М., Дейкун В.А., Калашнік А.Л., Трикін М.М., Мартиненко С.В.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № 98095106; заявл. 29.09.1998; опубл. 15.12.2000, Бюл. № 7-II. 3. Макаревич Л.М. Современные методы и приборы для научных исследований в сельскохозяйственном машиностроении / Л.М. Макаревич, Г.Т. Клейман. - М.: ОНТИ ВИСХОМ, 1971. 4. Тензометрический датчик [Электронный ресурс]: Материал из Википедии - свободной энциклопедии. - Режим доступа до ресурса: http://ru.wikipedia.org/wiki/Тензометрический датчик. (01.07.2012). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для визначення тягового опору робочих органів ґрунтообробних та посівних машин, який включає корпус-напрямник з навіскою для приєднання до засобу агрегатування та рухомий гряділь з кронштейном для приєднання робочих органів, який відрізняється тим, що реєстрація величини тягового опору робочих органів здійснюється тензодатчиком, який безпосередньо з'єднаний з гряділем. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
