Механізм навіски робочих органів посівних машин

Номер патенту: 38884

Опубліковано: 15.05.2001

Автори: Фесенко Григорій Васильович, Пастухов Валерій Іванович

Завантажити PDF файл.

Формула / Реферат

(21) 2000116396                                                         Дата прийняття

(54) (57)                                                                          рішення

                                                                                     23 квітня 2001 р.

1. Механізм навіски робочих органів посівних машин, який включає радіальний поводок, шарнірно з'єднаний з рамою машини та переднім робочим органом, додатковий поводок, розташований непаралельно радіальному поводку і шарнірно з'єднаний з рамою, переднім робочим органом та проміжною ланкою із заднім робочим органом, який відрізняється тим, що додатковий поводок обладнано запобіжним пристроєм, установленим з можливістю зміни положення шарнірів поводка в напрямку кріплення його до рами.

2. Механізм навіски робочих органів посівних машин по п. 1, який відрізняється тим, що запобіжний пристрій виконано у вигляді пружинного елемента.

Текст

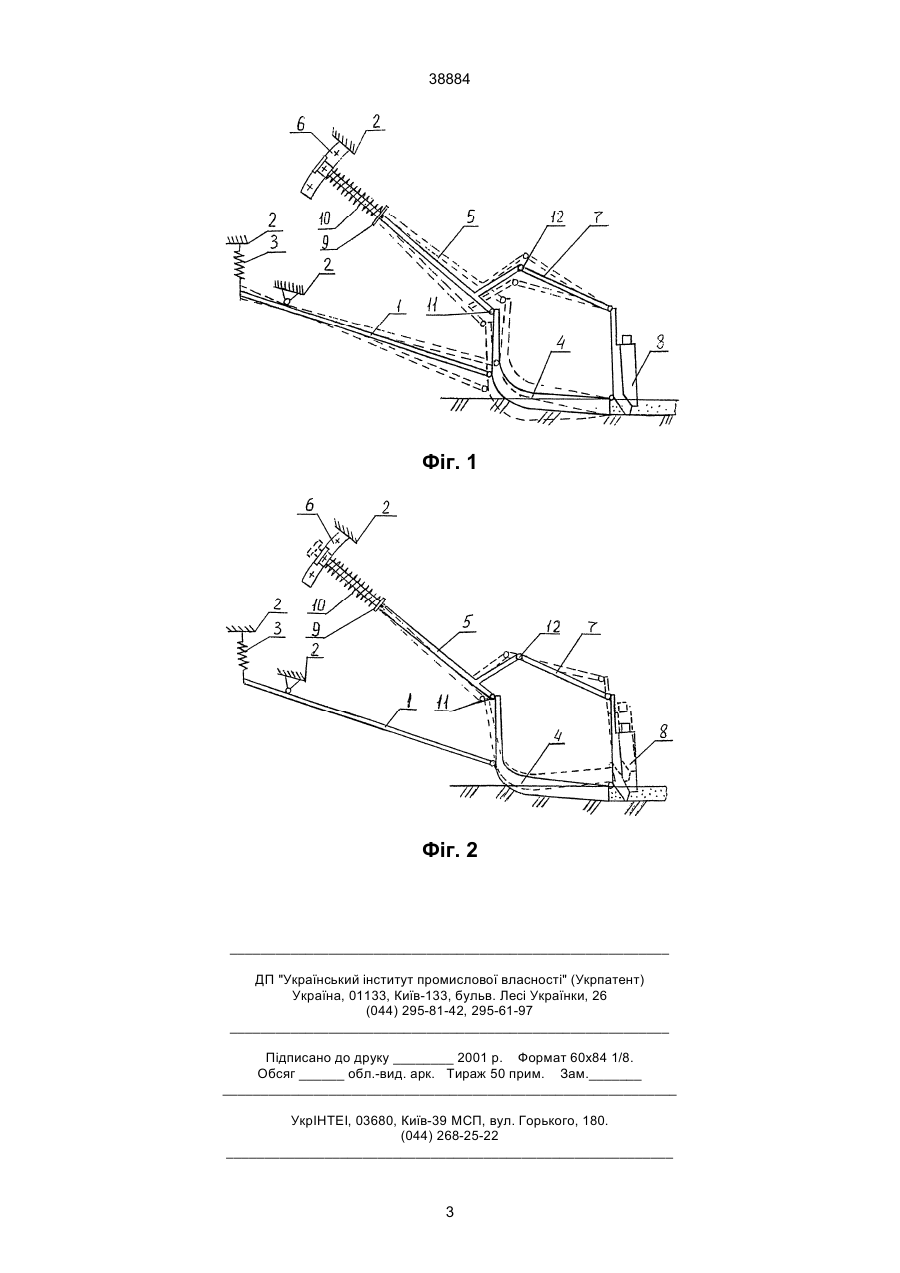

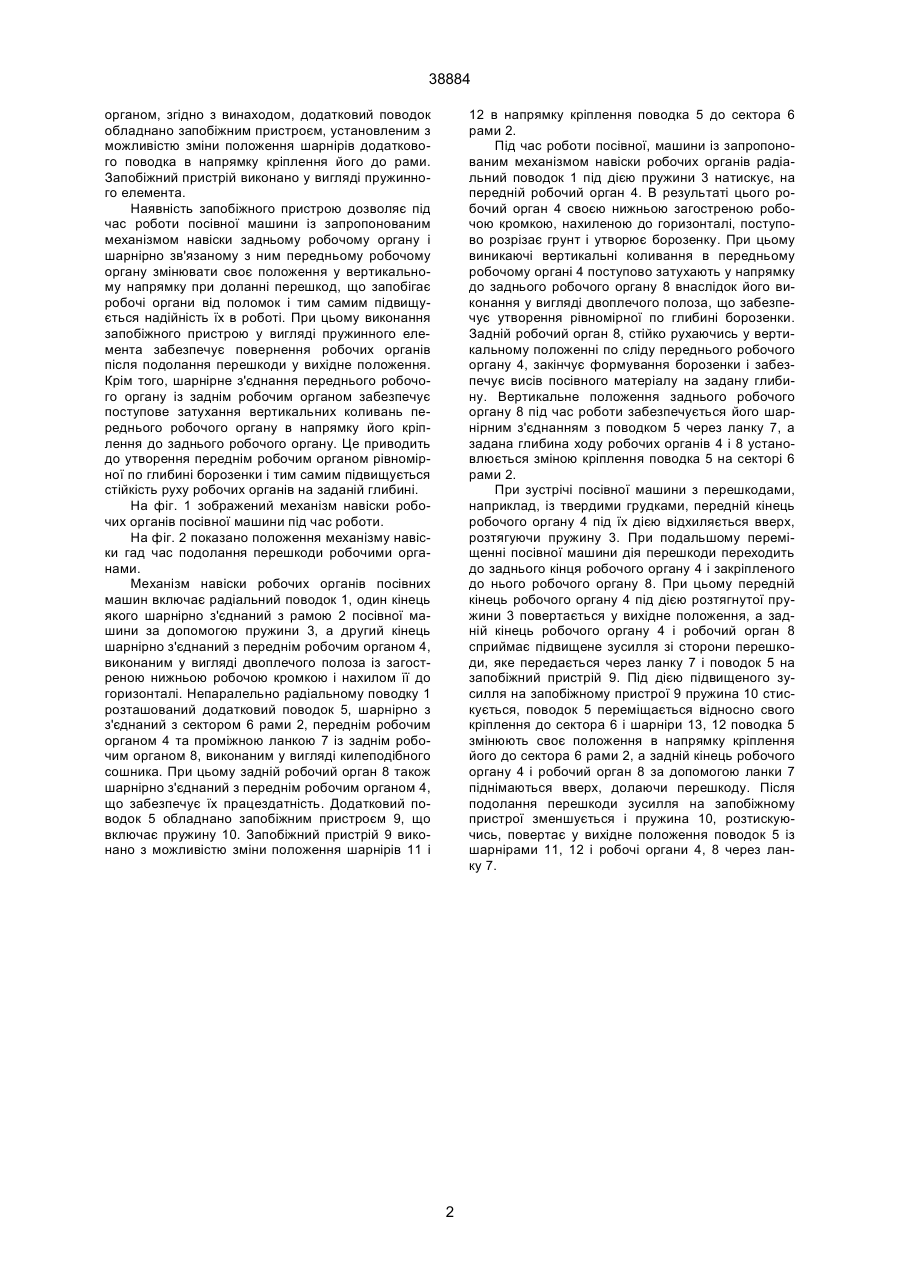

1. Механізм навіски робочих органів посівних машин, який включає радіальний поводок, шарнірно з'єднаний з рамою машини та переднім робо 38884 органом, згідно з винаходом, додатковий поводок обладнано запобіжним пристроєм, установленим з можливістю зміни положення шарнірів додаткового поводка в напрямку кріплення його до рами. Запобіжний пристрій виконано у вигляді пружинного елемента. Наявність запобіжного пристрою дозволяє під час роботи посівної машини із запропонованим механізмом навіски задньому робочому органу і шарнірно зв'язаному з ним передньому робочому органу змінювати своє положення у вертикальному напрямку при доланні перешкод, що запобігає робочі органи від поломок і тим самим підвищується надійність їх в роботі. При цьому виконання запобіжного пристрою у вигляді пружинного елемента забезпечує повернення робочих органів після подолання перешкоди у вихідне положення. Крім того, шарнірне з'єднання переднього робочого органу із заднім робочим органом забезпечує поступове затухання вертикальних коливань переднього робочого органу в напрямку його кріплення до заднього робочого органу. Це приводить до утворення переднім робочим органом рівномірної по глибині борозенки і тим самим підвищується стійкість руху робочих органів на заданій глибині. На фіг. 1 зображений механізм навіски робочих органів посівної машини під час роботи. На фіг. 2 показано положення механізму навіски гад час подолання перешкоди робочими органами. Механізм навіски робочих органів посівних машин включає радіальний поводок 1, один кінець якого шарнірно з'єднаний з рамою 2 посівної машини за допомогою пружини 3, а другий кінець шарнірно з'єднаний з переднім робочим органом 4, виконаним у вигляді двоплечого полоза із загостреною нижньою робочою кромкою і нахилом її до горизонталі. Непаралельно радіальному поводку 1 розташований додатковий поводок 5, шарнірно з з'єднаний з сектором 6 рами 2, переднім робочим органом 4 та проміжною ланкою 7 із заднім робочим органом 8, виконаним у вигляді килеподібного сошника. При цьому задній робочий орган 8 також шарнірно з'єднаний з переднім робочим органом 4, що забезпечує їх працездатність. Додатковий поводок 5 обладнано запобіжним пристроєм 9, що включає пружину 10. Запобіжний пристрій 9 виконано з можливістю зміни положення шарнірів 11 і 12 в напрямку кріплення поводка 5 до сектора 6 рами 2. Під час роботи посівної, машини із запропонованим механізмом навіски робочих органів радіальний поводок 1 під дією пружини 3 натискує, на передній робочий орган 4. В результаті цього робочий орган 4 своєю нижньою загостреною робочою кромкою, нахиленою до горизонталі, поступово розрізає грунт і утворює борозенку. При цьому виникаючі вертикальні коливання в передньому робочому органі 4 поступово затухають у напрямку до заднього робочого органу 8 внаслідок його виконання у вигляді двоплечого полоза, що забезпечує утворення рівномірної по глибині борозенки. Задній робочий орган 8, стійко рухаючись у вертикальному положенні по сліду переднього робочого органу 4, закінчує формування борозенки і забезпечує висів посівного матеріалу на задану глибину. Вертикальне положення заднього робочого органу 8 під час роботи забезпечується його шарнірним з'єднанням з поводком 5 через ланку 7, а задана глибина ходу робочих органів 4 і 8 установлюється зміною кріплення поводка 5 на секторі 6 рами 2. При зустрічі посівної машини з перешкодами, наприклад, із твердими грудками, передній кінець робочого органу 4 під їх дією відхиляється вверх, розтягуючи пружину 3. При подальшому переміщенні посівної машини дія перешкоди переходить до заднього кінця робочого органу 4 і закріпленого до нього робочого органу 8. При цьому передній кінець робочого органу 4 під дією розтягнутої пружини 3 повертається у вихідне положення, а задній кінець робочого органу 4 і робочий орган 8 сприймає підвищене зусилля зі сторони перешкоди, яке передається через ланку 7 і поводок 5 на запобіжний пристрій 9. Під дією підвищеного зусилля на запобіжному пристрої 9 пружина 10 стискується, поводок 5 переміщається відносно свого кріплення до сектора 6 і шарніри 13, 12 поводка 5 змінюють своє положення в напрямку кріплення його до сектора 6 рами 2, а задній кінець робочого органу 4 і робочий орган 8 за допомогою ланки 7 піднімаються вверх, долаючи перешкоду. Після подолання перешкоди зусилля на запобіжному пристрої зменшується і пружина 10, розтискуючись, повертає у вихідне положення поводок 5 із шарнірами 11, 12 і робочі органи 4, 8 через ланку 7. 2 38884 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Mechanism to mount working elements of seeders

Автори англійською

Pastukhov Valerii Ivanovych, Fesenko Hryhorii Vasyliovych

Назва патенту російською

Механизм навески рабочих органов посевных машин

Автори російською

Пастухов Валерий Иванович, Фесенко Григорий Васильевич

МПК / Мітки

МПК: A01C 7/20

Мітки: органів, механізм, навіски, посівних, робочих, машин
