Вентиляційна система підвищеного тиску

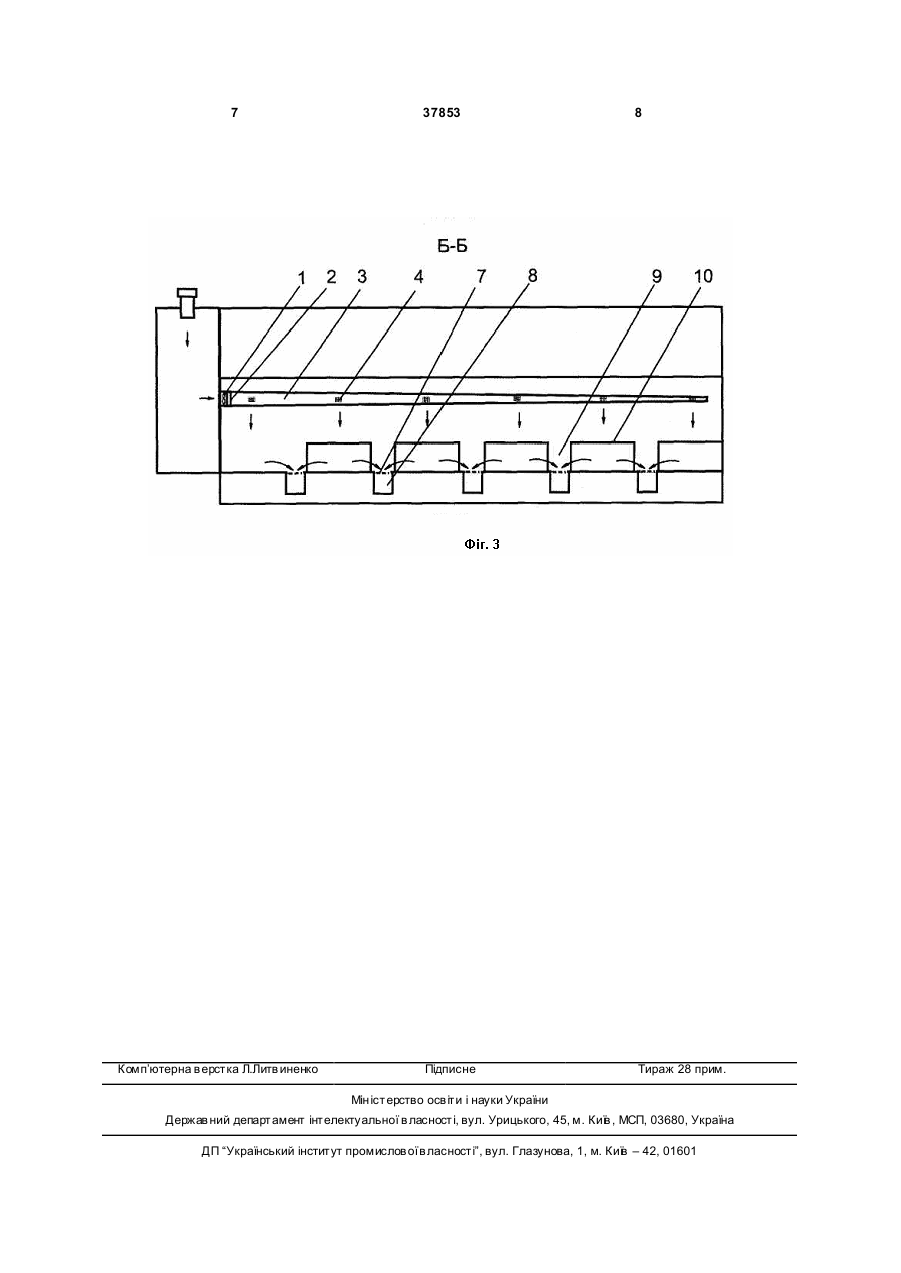

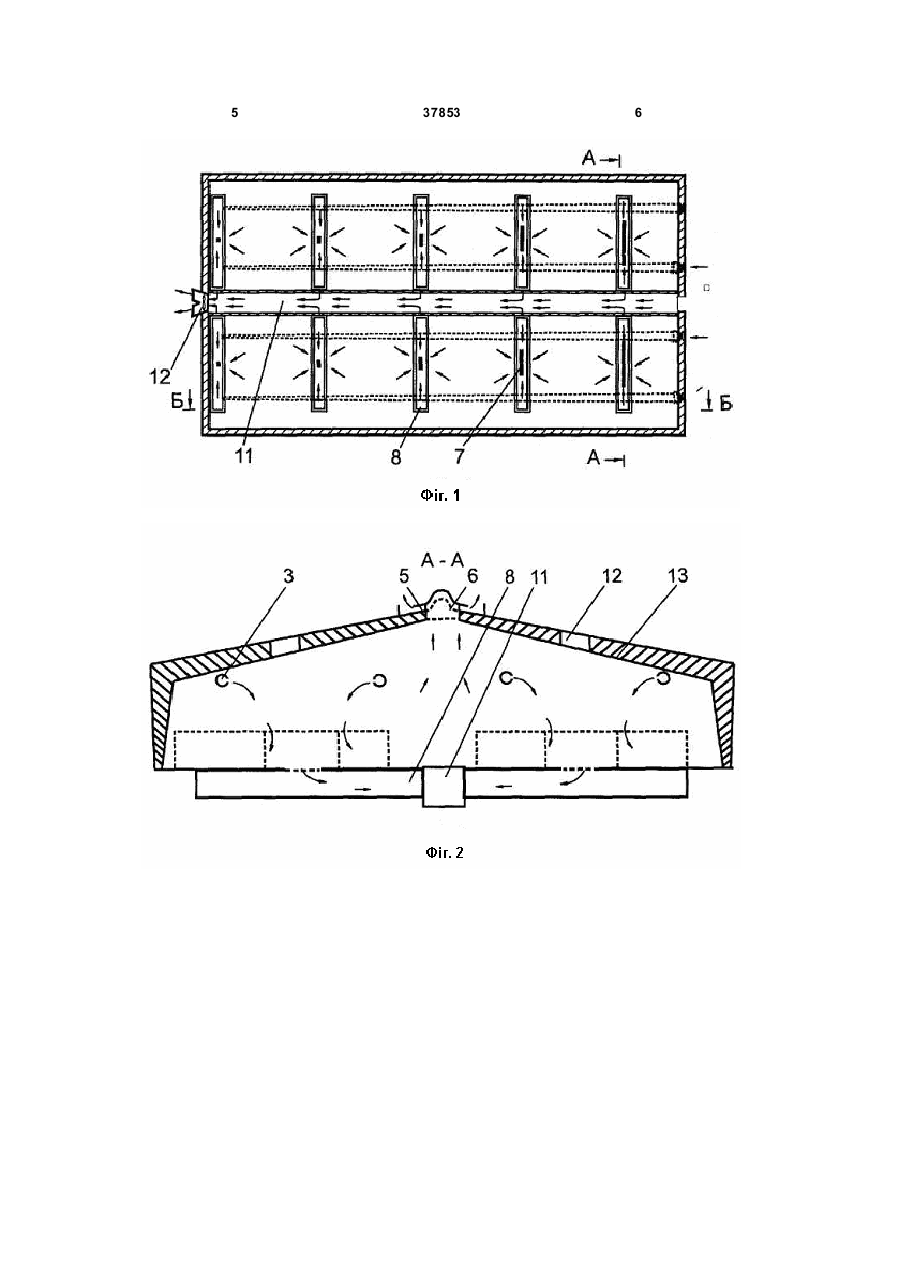

Вентиляційна система підвищеного тиску, що містить припливні і витяжні вентилятори, яка відрізняється тим, що встановлено підземний витя 3 37853 тиляторів 1 продувається через радіатор 2 по конусному повітропроводу 3 в секції де знаходяться тварини. Радіатор 2 працює в режимі охолодження (влітку) і підігріву (взимку). За рахунок конусного звуження і симетричного розташування решіток 4 повітря рівномірно розподіляється по секції де заходяться тварини. Повітря, що попадає до секції, має два напрями руху: в сторону невеликої щілини 5, розташованої в конику 6 і в сторону решітчасти х розтрубів 7, убудованих у верхню частину симетрично розміщених поперечних підземних каналів 8, які встановлені під проходами 9, що розміщенні між станками 10. Із поперечних підземних каналів 8 повітря направляється у колектор 11 і видаляється за допомогою вентилятора 12 із секції. За рахунок нагрітого тварини повітря і підвищеного тиску відбувається його активне змішування і розсіювання потоків, що запобігає утворенню протягів і дає змогу уникнути «мертвих зон» повітрообміну. При цьому на повітрообмін активно впливає сонячна енергія, що надходить через прозору щілину 5 і вікна 13 вмонтованих в дах 14. Шкідливі гази, що знаходяться в повітрі мають різну питому вагу, а тому вони рухаються в різні сторони. Гази з найбільшою летучістю, переборюючи опір припливного та витяжного повітря, рухаються вверх і виходять з приміщення через щілину 5. Гази з найменшою летучістю абсорбуються водяними парами, придавлюються припливним повітрям до низу і витягуються витяжним вентилятором 12. За рахунок активного перемішування повітря відбувається активний теплообмін у зимову і літню пори року. Внаслідок того, що площа перерізу решітчасти х розтрубів 7, зменшується від початку до кінця витяжного колектора 11 у арифметичній регресії, а сума їх площі перерізу дорівнює площі поперечного перерізу витяжного колектора 11 досягається ефективність повітряного обміну. Завдяки поперечним каналам 8, колектору 11 і витяжного вентилятора 12, створюється лійкоподібне завихрення і забруднене повітря швидко видаляється із приміщення. При досліджені руху повітря було встановлено, що найбільша швидкість потоків була навпроти вводів повітропроводів 3 - до 1,3м/сек. Найменша 4 швидкість потоків повітря була в зоні знаходження тварин і відповідала нормативним показникам 0,2-0,6м/сек. Обов'язковою умовою для роботи описаної вище вентиляційної системи є наявність стандартного інформаційно-управляючого обчислювального комплексу та апаратури вимірювання (на кресленні не показано), завдяки яким автоматично контролюється температура, вологість повітря, вміст у повітрі газів Н2О, СО2, NH3, О2 і відбувається їх стабілізація за допомогою виконавчих пристроїв: стінових вентиляторів 1, радіаторів 2, конусних повітропроводів 3, решіток 4, щілини 5, решітчастих розтрубів 7, поперечних підземних каналів 8, підземного колектора 11 вентилятора 12. Таким чином, розроблена вентиляційна система забезпечує у приміщеннях свиноферм ефективний повітрообмін, що відповідає всім зоогігієнічним вимогам і порівняно з існуючими має ряд принципових відмінностей: 1. Система враховує і контролює в межах нормативних параметрів шість показників мікроклімату: температур у, вологість повітря, вміст в ньому аміаку, сірководню, вуглекислого газу, кисню. 2. Верхня система вентиляції (щілина 5) - природна, видаляє надлегкі гази, середня - примусова ( стінові вентилятори 1, радіатори 2, конусні повітропроводи 3, решітки 4) - подає свіже повітря, а нижня - примусова (решітчасті розтруби 7, поперечні підземні канали 8, підземний колектор 11 вентилятор 12) видаляє забруднені важкі гази. Крім того, система забезпечує інтенсивний повітрообмін, не утворюючи протяги в зоні знаходження тварин. Впровадження отриманих результатів у виробництво дозволить значно підвищити якість утримування і вирощування свиней з одночасним зменшенням вартості робіт, що, в свою чергу, створює передумови для досягнення значного економічного та соціального ефекту. Джерела інформації: 1. Коротков E.H. Вентиляция животноводческих помещений. -М.: Агропромиздат, 1987. -111с. 2. Trends in der Mastschweinehaltung //Landtechnik.-2000.-N6.-S.408-409. 5 37853 6 7 Комп’ютерна в ерстка Л.Литв иненко 37853 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
