Спосіб реалізації автоматизованої системи контролю за оборотом документів і товарів

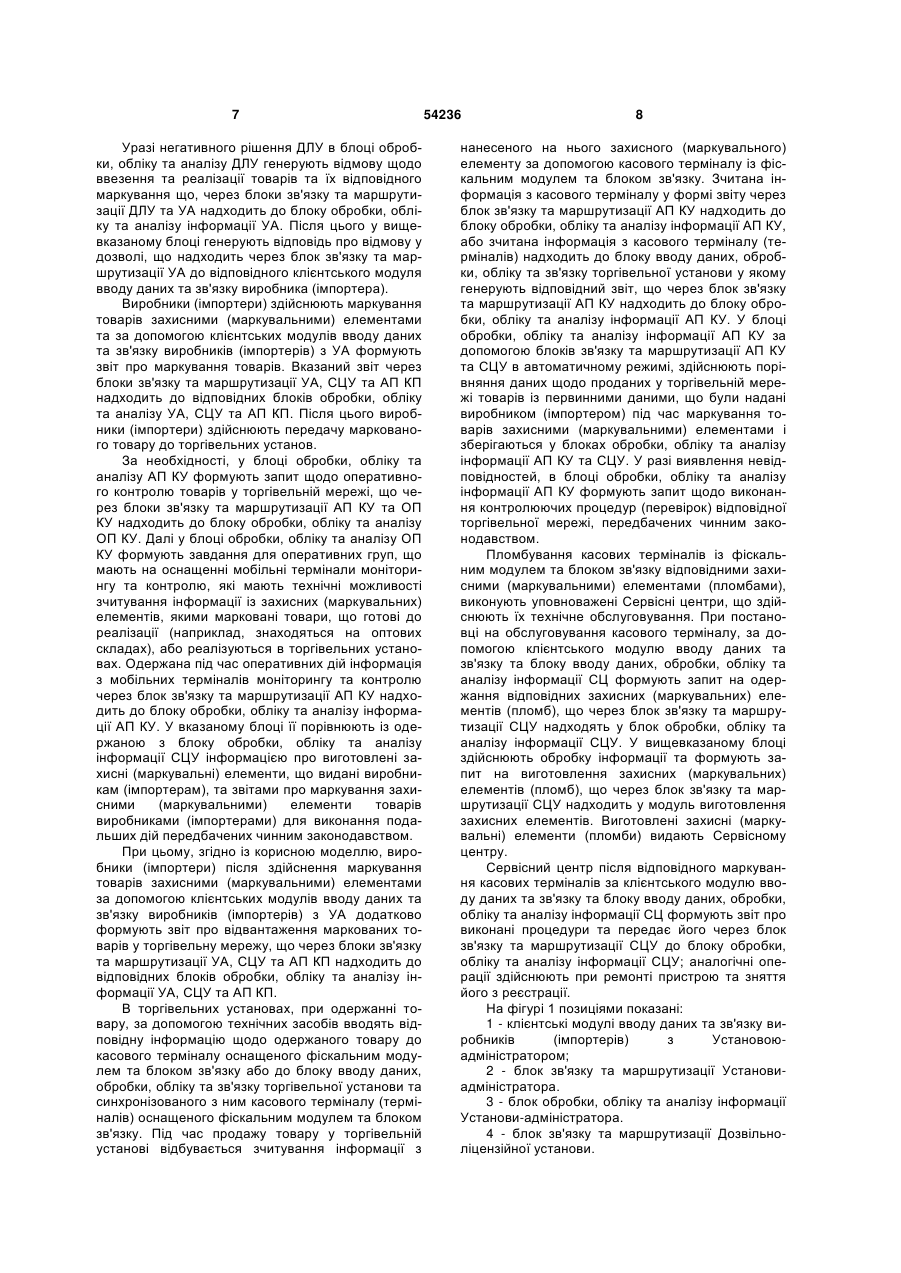

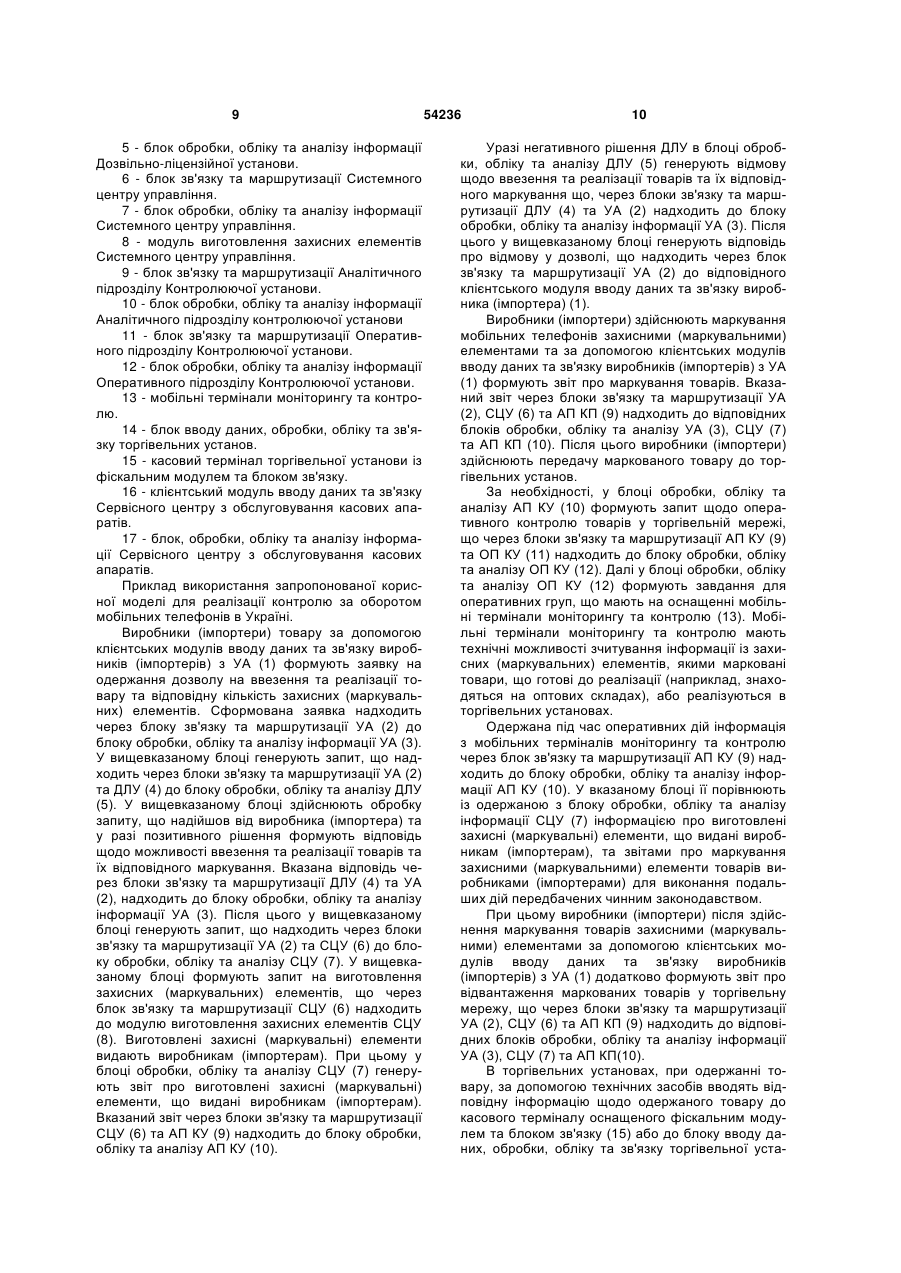

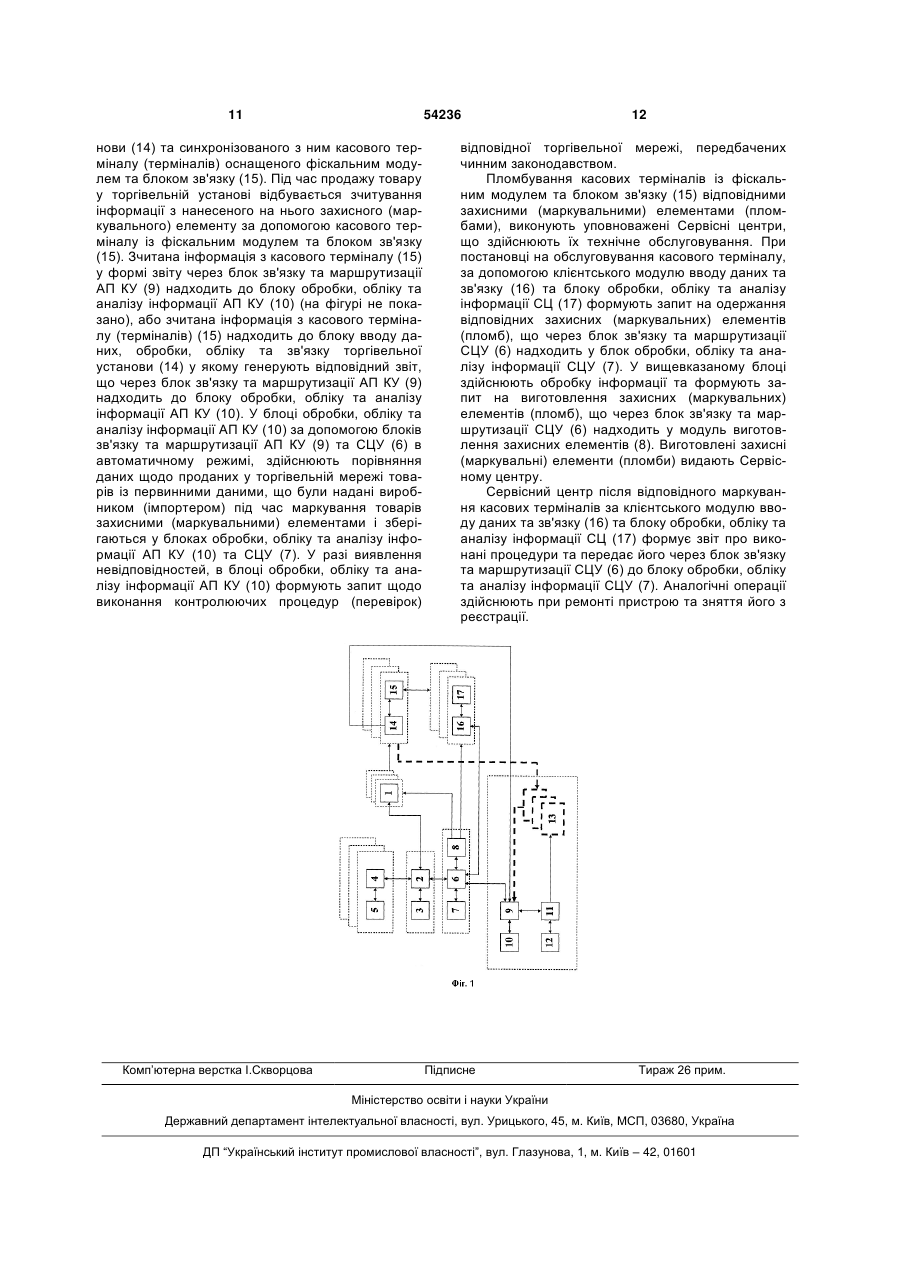

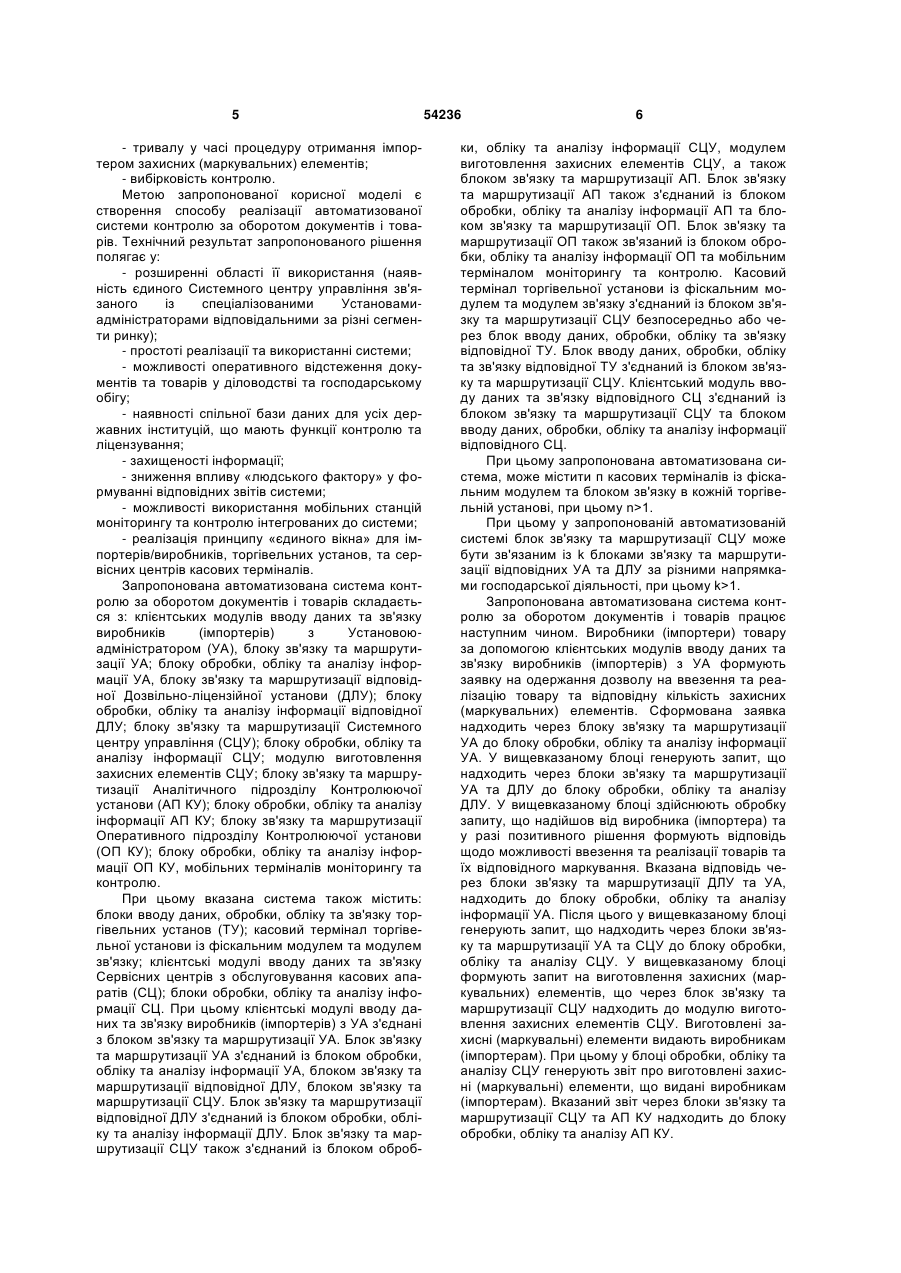

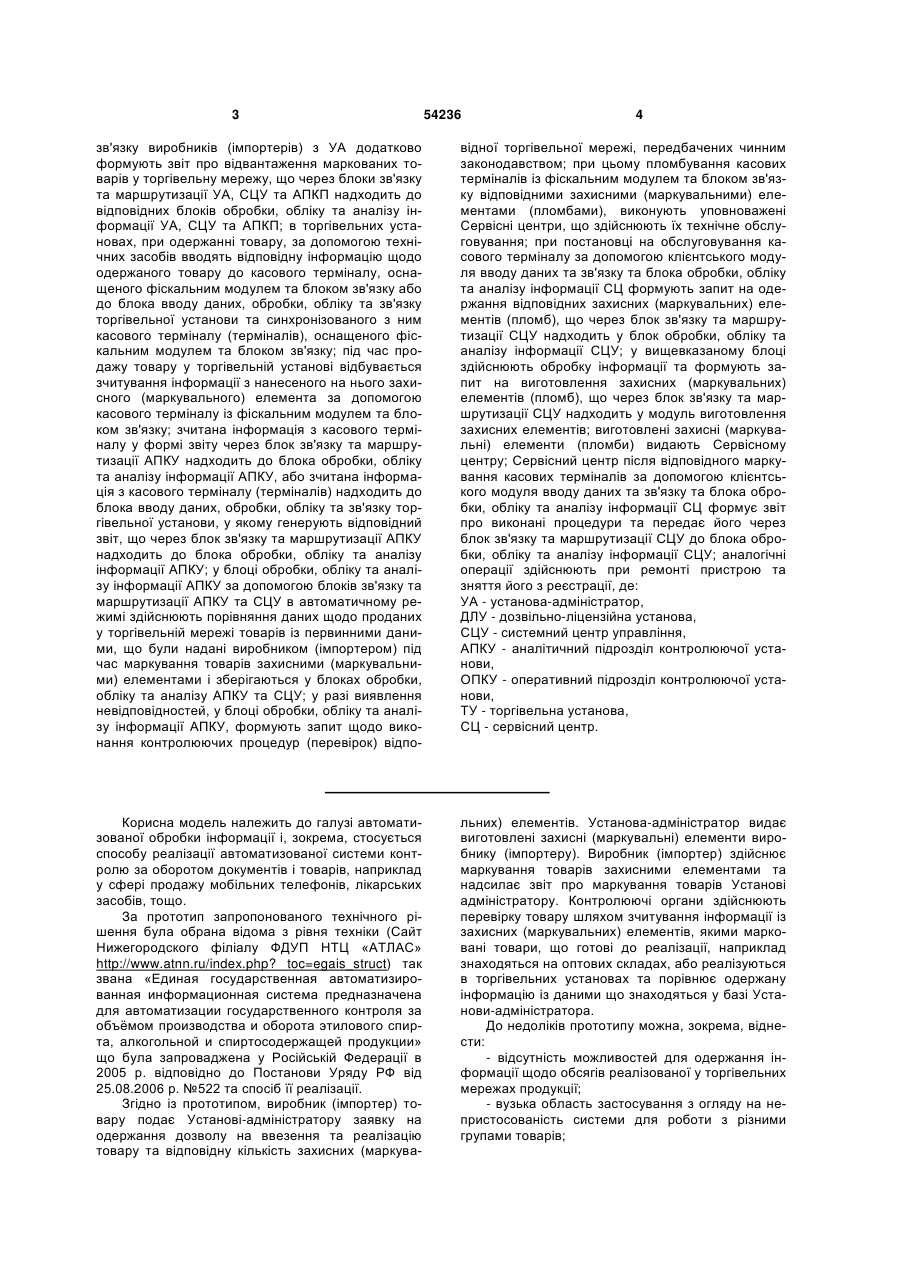

Спосіб реалізації автоматизованої системи контролю за оборотом документів і товарів, який полягає у наступному: виробники (імпортери) товару за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА формують заявку на одержання дозволу на ввезення та реалізацію товарів та відповідну кількість захисних (маркувальних) елементів; сформована заявка надходить через блок зв'язку та маршрутизації УА до блока обробки, обліку та аналізу інформації УА; у вищевказаному блоці генерують запит, що надходить через блоки зв'язку та маршрутизації УА та ДЛУ до блока обробки, обліку та аналізу ДЛУ; у вищевказаному блоці здійснюють обробку запиту, що надійшов від виробника (імпортера), у разі позитивного рішення формують відповідь щодо можливості ввезення товарів та їх відповідного маркування, що, через блоки зв'язку та маршрутизації ДЛУ та УА, надходить до блока обробки, обліку та аналізу інформації УА; після цього у вищевказаному блоці генерують запит, що надходить через блоки зв'язку та маршрутизації УА та СЦУ до блока обробки, обліку та аналізу інформації СЦУ; у вищевказаному блоці формують запит на виготовлення захисних (маркувальних) елементів, що через блок зв'язку та маршрутизації СЦУ надходить до модуля виготовлення захисних елементів СЦУ; виготовлені захисні (маркувальні) елементи видають виробникам (імпортерам); при цьому у блоці обробки, обліку та аналізу інформації СЦУ генерують звіт про виготовлені захисні (маркувальні) елементи, що видані виробникам (імпортерам), що через блоки зв'язку та маршрутизації СЦУ та АПКУ надходить до блока обробки, обліку та аналізу інформації АПКУ; у разі негативного рішення ДЛУ у блоці обробки, обліку та аналізу інформації ДЛУ генерують відмову щодо ввезення 2 (19) 1 3 54236 4 зв'язку виробників (імпортерів) з УА додатково формують звіт про відвантаження маркованих товарів у торгівельну мережу, що через блоки зв'язку та маршрутизації УА, СЦУ та АПКП надходить до відповідних блоків обробки, обліку та аналізу інформації УА, СЦУ та АПКП; в торгівельних установах, при одержанні товару, за допомогою технічних засобів вводять відповідну інформацію щодо одержаного товару до касового терміналу, оснащеного фіскальним модулем та блоком зв'язку або до блока вводу даних, обробки, обліку та зв'язку торгівельної установи та синхронізованого з ним касового терміналу (терміналів), оснащеного фіскальним модулем та блоком зв'язку; під час продажу товару у торгівельній установі відбувається зчитування інформації з нанесеного на нього захисного (маркувального) елемента за допомогою касового терміналу із фіскальним модулем та блоком зв'язку; зчитана інформація з касового терміналу у формі звіту через блок зв'язку та маршрутизації АПКУ надходить до блока обробки, обліку та аналізу інформації АПКУ, або зчитана інформація з касового терміналу (терміналів) надходить до блока вводу даних, обробки, обліку та зв'язку торгівельної установи, у якому генерують відповідний звіт, що через блок зв'язку та маршрутизації АПКУ надходить до блока обробки, обліку та аналізу інформації АПКУ; у блоці обробки, обліку та аналізу інформації АПКУ за допомогою блоків зв'язку та маршрутизації АПКУ та СЦУ в автоматичному режимі здійснюють порівняння даних щодо проданих у торгівельній мережі товарів із первинними даними, що були надані виробником (імпортером) під час маркування товарів захисними (маркувальними) елементами і зберігаються у блоках обробки, обліку та аналізу АПКУ та СЦУ; у разі виявлення невідповідностей, у блоці обробки, обліку та аналізу інформації АПКУ, формують запит щодо виконання контролюючих процедур (перевірок) відпо відної торгівельної мережі, передбачених чинним законодавством; при цьому пломбування касових терміналів із фіскальним модулем та блоком зв'язку відповідними захисними (маркувальними) елементами (пломбами), виконують уповноважені Сервісні центри, що здійснюють їх технічне обслуговування; при постановці на обслуговування касового терміналу за допомогою клієнтського модуля вводу даних та зв'язку та блока обробки, обліку та аналізу інформації СЦ формують запит на одержання відповідних захисних (маркувальних) елементів (пломб), що через блок зв'язку та маршрутизації СЦУ надходить у блок обробки, обліку та аналізу інформації СЦУ; у вищевказаному блоці здійснюють обробку інформації та формують запит на виготовлення захисних (маркувальних) елементів (пломб), що через блок зв'язку та маршрутизації СЦУ надходить у модуль виготовлення захисних елементів; виготовлені захисні (маркувальні) елементи (пломби) видають Сервісному центру; Сервісний центр після відповідного маркування касових терміналів за допомогою клієнтського модуля вводу даних та зв'язку та блока обробки, обліку та аналізу інформації СЦ формує звіт про виконані процедури та передає його через блок зв'язку та маршрутизації СЦУ до блока обробки, обліку та аналізу інформації СЦУ; аналогічні операції здійснюють при ремонті пристрою та зняття його з реєстрації, де: УА - установа-адміністратор, ДЛУ - дозвільно-ліцензійна установа, СЦУ - системний центр управління, АПКУ - аналітичний підрозділ контролюючої установи, ОПКУ - оперативний підрозділ контролюючої установи, ТУ - торгівельна установа, СЦ - сервісний центр. Корисна модель належить до галузі автоматизованої обробки інформації і, зокрема, стосується способу реалізації автоматизованої системи контролю за оборотом документів і товарів, наприклад у сфері продажу мобільних телефонів, лікарських засобів, тощо. За прототип запропонованого технічного рішення була обрана відома з рівня техніки (Сайт Нижегородского філіалу ФДУП НТЦ «АТЛАС» http://www.atnn.ru/index.php? toc=egais_struct) так звана «Единая государственная автоматизированная информационная система предназначена для автоматизации государственного контроля за объѐмом производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции» що була запроваджена у Російській Федерації в 2005 p. відповідно до Постанови Уряду РФ від 25.08.2006 р. №522 та спосіб її реалізації. Згідно із прототипом, виробник (імпортер) товару подає Установі-адміністратору заявку на одержання дозволу на ввезення та реалізацію товару та відповідну кількість захисних (маркува льних) елементів. Установа-адміністратор видає виготовлені захисні (маркувальні) елементи виробнику (імпортеру). Виробник (імпортер) здійснює маркування товарів захисними елементами та надсилає звіт про маркування товарів Установі адміністратору. Контролюючі органи здійснюють перевірку товару шляхом зчитування інформації із захисних (маркувальних) елементів, якими марковані товари, що готові до реалізації, наприклад знаходяться на оптових складах, або реалізуються в торгівельних установах та порівнює одержану інформацію із даними що знаходяться у базі Установи-адміністратора. До недоліків прототипу можна, зокрема, віднести: - відсутність можливостей для одержання інформації щодо обсягів реалізованої у торгівельних мережах продукції; - вузька область застосування з огляду на непристосованість системи для роботи з різними групами товарів; 5 - тривалу у часі процедуру отримання імпортером захисних (маркувальних) елементів; - вибірковість контролю. Метою запропонованої корисної моделі є створення способу реалізації автоматизованої системи контролю за оборотом документів і товарів. Технічний результат запропонованого рішення полягає у: - розширенні області її використання (наявність єдиного Системного центру управління зв'язаного із спеціалізованими Установамиадміністраторами відповідальними за різні сегменти ринку); - простоті реалізації та використанні системи; - можливості оперативного відстеження документів та товарів у діловодстві та господарському обігу; - наявності спільної бази даних для усіх державних інституцій, що мають функції контролю та ліцензування; - захищеності інформації; - зниження впливу «людського фактору» у формуванні відповідних звітів системи; - можливості використання мобільних станцій моніторингу та контролю інтегрованих до системи; - реалізація принципу «єдиного вікна» для імпортерів/виробників, торгівельних установ, та сервісних центрів касових терміналів. Запропонована автоматизована система контролю за оборотом документів і товарів складається з: клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з Установоюадміністратором (УА), блоку зв'язку та маршрутизації УА; блоку обробки, обліку та аналізу інформації УА, блоку зв'язку та маршрутизації відповідної Дозвільно-ліцензійної установи (ДЛУ); блоку обробки, обліку та аналізу інформації відповідної ДЛУ; блоку зв'язку та маршрутизації Системного центру управління (СЦУ); блоку обробки, обліку та аналізу інформації СЦУ; модулю виготовлення захисних елементів СЦУ; блоку зв'язку та маршрутизації Аналітичного підрозділу Контролюючої установи (АП КУ); блоку обробки, обліку та аналізу інформації АП КУ; блоку зв'язку та маршрутизації Оперативного підрозділу Контролюючої установи (ОП КУ); блоку обробки, обліку та аналізуінформації ОП КУ, мобільних терміналів моніторингу та контролю. При цьому вказана система також містить: блоки вводу даних, обробки, обліку та зв'язку торгівельних установ (ТУ); касовий термінал торгівельної установи із фіскальним модулем та модулем зв'язку; клієнтські модулі вводу даних та зв'язку Сервісних центрів з обслуговування касових апаратів (СЦ); блоки обробки, обліку та аналізу інформації СЦ. При цьому клієнтські модулі вводу даних та зв'язку виробників (імпортерів) з УА з'єднані з блоком зв'язку та маршрутизації УА. Блок зв'язку та маршрутизації УА з'єднаний із блоком обробки, обліку та аналізу інформації УА, блоком зв'язку та маршрутизації відповідної ДЛУ, блоком зв'язку та маршрутизації СЦУ. Блок зв'язку та маршрутизації відповідної ДЛУ з'єднаний із блоком обробки, обліку та аналізу інформації ДЛУ. Блок зв'язку та маршрутизації СЦУ також з'єднаний із блоком оброб 54236 6 ки, обліку та аналізу інформації СЦУ, модулем виготовлення захисних елементів СЦУ, а також блоком зв'язку та маршрутизації АП. Блок зв'язку та маршрутизації АП також з'єднаний із блоком обробки, обліку та аналізу інформації АП та блоком зв'язку та маршрутизації ОП. Блок зв'язку та маршрутизації ОП також зв'язаний із блоком обробки, обліку та аналізу інформації ОП та мобільним терміналом моніторингу та контролю. Касовий термінал торгівельної установи із фіскальним модулем та модулем зв'язку з'єднаний із блоком зв'язку та маршрутизації СЦУ безпосередньо або через блок вводу даних, обробки, обліку та зв'язку відповідної ТУ. Блок вводу даних, обробки, обліку та зв'язку відповідної ТУ з'єднаний із блоком зв'язку та маршрутизації СЦУ. Клієнтський модуль вводу даних та зв'язку відповідного СЦ з'єднаний із блоком зв'язку та маршрутизації СЦУ та блоком вводу даних, обробки, обліку та аналізу інформації відповідного СЦ. При цьому запропонована автоматизована система, може містити п касових терміналів із фіскальним модулем та блоком зв'язку в кожній торгівельній установі, при цьому n>1. При цьому у запропонованій автоматизованій системі блок зв'язку та маршрутизації СЦУ може бути зв'язаним із k блоками зв'язку та маршрутизації відповідних УА та ДЛУ за різними напрямками господарської діяльності, при цьому k>1. Запропонована автоматизована система контролю за оборотом документів і товарів працює наступним чином. Виробники (імпортери) товару за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА формують заявку на одержання дозволу на ввезення та реалізацію товару та відповідну кількість захисних (маркувальних) елементів. Сформована заявка надходить через блоку зв'язку та маршрутизації УА до блоку обробки, обліку та аналізу інформації УА. У вищевказаному блоці генерують запит, що надходить через блоки зв'язку та маршрутизації УА та ДЛУ до блоку обробки, обліку та аналізу ДЛУ. У вищевказаному блоці здійснюють обробку запиту, що надійшов від виробника (імпортера) та у разі позитивного рішення формують відповідь щодо можливості ввезення та реалізації товарів та їх відповідного маркування. Вказана відповідь через блоки зв'язку та маршрутизації ДЛУ та УА, надходить до блоку обробки, обліку та аналізу інформації УА. Після цього у вищевказаному блоці генерують запит, що надходить через блоки зв'язку та маршрутизації УА та СЦУ до блоку обробки, обліку та аналізу СЦУ. У вищевказаному блоці формують запит на виготовлення захисних (маркувальних) елементів, що через блок зв'язку та маршрутизації СЦУ надходить до модулю виготовлення захисних елементів СЦУ. Виготовлені захисні (маркувальні) елементи видають виробникам (імпортерам). При цьому у блоці обробки, обліку та аналізу СЦУ генерують звіт про виготовлені захисні (маркувальні) елементи, що видані виробникам (імпортерам). Вказаний звіт через блоки зв'язку та маршрутизації СЦУ та АП КУ надходить до блоку обробки, обліку та аналізу АП КУ. 7 Уразі негативного рішення ДЛУ в блоці обробки, обліку та аналізу ДЛУ генерують відмову щодо ввезення та реалізації товарів та їх відповідного маркування що, через блоки зв'язку та маршрутизації ДЛУ та УА надходить до блоку обробки, обліку та аналізу інформації УА. Після цього у вищевказаному блоці генерують відповідь про відмову у дозволі, що надходить через блок зв'язку та маршрутизації УА до відповідного клієнтського модуля вводу даних та зв'язку виробника (імпортера). Виробники (імпортери) здійснюють маркування товарів захисними (маркувальними) елементами та за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА формують звіт про маркування товарів. Вказаний звіт через блоки зв'язку та маршрутизації УА, СЦУ та АП КП надходить до відповідних блоків обробки, обліку та аналізу УА, СЦУ та АП КП. Після цього виробники (імпортери) здійснюють передачу маркованого товару до торгівельних установ. За необхідності, у блоці обробки, обліку та аналізу АП КУ формують запит щодо оперативного контролю товарів у торгівельній мережі, що через блоки зв'язку та маршрутизації АП КУ та ОП КУ надходить до блоку обробки, обліку та аналізу ОП КУ. Далі у блоці обробки, обліку та аналізу ОП КУ формують завдання для оперативних груп, що мають на оснащенні мобільні термінали моніторингу та контролю, які мають технічні можливості зчитування інформації із захисних (маркувальних) елементів, якими марковані товари, що готові до реалізації (наприклад, знаходяться на оптових складах), або реалізуються в торгівельних установах. Одержана під час оперативних дій інформація з мобільних терміналів моніторингу та контролю через блок зв'язку та маршрутизації АП КУ надходить до блоку обробки, обліку та аналізу інформації АП КУ. У вказаному блоці її порівнюють із одержаною з блоку обробки, обліку та аналізу інформації СЦУ інформацією про виготовлені захисні (маркувальні) елементи, що видані виробникам (імпортерам), та звітами про маркування захисними (маркувальними) елементи товарів виробниками (імпортерами) для виконання подальших дій передбачених чинним законодавством. При цьому, згідно із корисною моделлю, виробники (імпортери) після здійснення маркування товарів захисними (маркувальними) елементами за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА додатково формують звіт про відвантаження маркованих товарів у торгівельну мережу, що через блоки зв'язку та маршрутизації УА, СЦУ та АП КП надходить до відповідних блоків обробки, обліку та аналізу інформації УА, СЦУ та АП КП. В торгівельних установах, при одержанні товару, за допомогою технічних засобів вводять відповідну інформацію щодо одержаного товару до касового терміналу оснащеного фіскальним модулем та блоком зв'язку або до блоку вводу даних, обробки, обліку та зв'язку торгівельної установи та синхронізованого з ним касового терміналу (терміналів) оснащеного фіскальним модулем та блоком зв'язку. Під час продажу товару у торгівельній установі відбувається зчитування інформації з 54236 8 нанесеного на нього захисного (маркувального) елементу за допомогою касового терміналу із фіскальним модулем та блоком зв'язку. Зчитана інформація з касового терміналу у формі звіту через блок зв'язку та маршрутизації АП КУ надходить до блоку обробки, обліку та аналізу інформації АП КУ, або зчитана інформація з касового терміналу (терміналів) надходить до блоку вводу даних, обробки, обліку та зв'язку торгівельної установи у якому генерують відповідний звіт, що через блок зв'язку та маршрутизації АП КУ надходить до блоку обробки, обліку та аналізу інформації АП КУ. У блоці обробки, обліку та аналізу інформації АП КУ за допомогою блоків зв'язку та маршрутизації АП КУ та СЦУ в автоматичному режимі, здійснюють порівняння даних щодо проданих у торгівельній мережі товарів із первинними даними, що були надані виробником (імпортером) під час маркування товарів захисними (маркувальними) елементами і зберігаються у блоках обробки, обліку та аналізу інформації АП КУ та СЦУ. У разі виявлення невідповідностей, в блоці обробки, обліку та аналізу інформації АП КУ формують запит щодо виконання контролюючих процедур (перевірок) відповідної торгівельної мережі, передбачених чинним законодавством. Пломбування касових терміналів із фіскальним модулем та блоком зв'язку відповідними захисними (маркувальними) елементами (пломбами), виконують уповноважені Сервісні центри, що здійснюють їх технічне обслуговування. При постановці на обслуговування касового терміналу, за допомогою клієнтського модулю вводу даних та зв'язку та блоку вводу даних, обробки, обліку та аналізу інформації СЦ формують запит на одержання відповідних захисних (маркувальних) елементів (пломб), що через блок зв'язку та маршрутизації СЦУ надходять у блок обробки, обліку та аналізу інформації СЦУ. У вищевказаному блоці здійснюють обробку інформації та формують запит на виготовлення захисних (маркувальних) елементів (пломб), що через блок зв'язку та маршрутизації СЦУ надходить у модуль виготовлення захисних елементів. Виготовлені захисні (маркувальні) елементи (пломби) видають Сервісному центру. Сервісний центр після відповідного маркування касових терміналів за клієнтського модулю вводу даних та зв'язку та блоку вводу даних, обробки, обліку та аналізу інформації СЦ формують звіт про виконані процедури та передає його через блок зв'язку та маршрутизації СЦУ до блоку обробки, обліку та аналізу інформації СЦУ; аналогічні операції здійснюють при ремонті пристрою та зняття його з реєстрації. На фігурі 1 позиціями показані: 1 - клієнтські модулі вводу даних та зв'язку виробників (імпортерів) з Установоюадміністратором; 2 - блок зв'язку та маршрутизації Установиадміністратора. 3 - блок обробки, обліку та аналізу інформації Установи-адміністратора. 4 - блок зв'язку та маршрутизації Дозвільноліцензійної установи. 9 5 - блок обробки, обліку та аналізу інформації Дозвільно-ліцензійної установи. 6 - блок зв'язку та маршрутизації Системного центру управління. 7 - блок обробки, обліку та аналізу інформації Системного центру управління. 8 - модуль виготовлення захисних елементів Системного центру управління. 9 - блок зв'язку та маршрутизації Аналітичного підрозділу Контролюючої установи. 10 - блок обробки, обліку та аналізу інформації Аналітичного підрозділу контролюючої установи 11 - блок зв'язку та маршрутизації Оперативного підрозділу Контролюючої установи. 12 - блок обробки, обліку та аналізу інформації Оперативного підрозділу Контролюючої установи. 13 - мобільні термінали моніторингу та контролю. 14 - блок вводу даних, обробки, обліку та зв'язку торгівельних установ. 15 - касовий термінал торгівельної установи із фіскальним модулем та блоком зв'язку. 16 - клієнтський модуль вводу даних та зв'язку Сервісного центру з обслуговування касових апаратів. 17 - блок, обробки, обліку та аналізу інформації Сервісного центру з обслуговування касових апаратів. Приклад використання запропонованої корисної моделі для реалізації контролю за оборотом мобільних телефонів в Україні. Виробники (імпортери) товару за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА (1) формують заявку на одержання дозволу на ввезення та реалізації товару та відповідну кількість захисних (маркувальних) елементів. Сформована заявка надходить через блоку зв'язку та маршрутизації УА (2) до блоку обробки, обліку та аналізу інформації УА (3). У вищевказаному блоці генерують запит, що надходить через блоки зв'язку та маршрутизації УА (2) та ДЛУ (4) до блоку обробки, обліку та аналізу ДЛУ (5). У вищевказаному блоці здійснюють обробку запиту, що надійшов від виробника (імпортера) та у разі позитивного рішення формують відповідь щодо можливості ввезення та реалізації товарів та їх відповідного маркування. Вказана відповідь через блоки зв'язку та маршрутизації ДЛУ (4) та УА (2), надходить до блоку обробки, обліку та аналізу інформації УА (3). Після цього у вищевказаному блоці генерують запит, що надходить через блоки зв'язку та маршрутизації УА (2) та СЦУ (6) до блоку обробки, обліку та аналізу СЦУ (7). У вищевказаному блоці формують запит на виготовлення захисних (маркувальних) елементів, що через блок зв'язку та маршрутизації СЦУ (6) надходить до модулю виготовлення захисних елементів СЦУ (8). Виготовлені захисні (маркувальні) елементи видають виробникам (імпортерам). При цьому у блоці обробки, обліку та аналізу СЦУ (7) генерують звіт про виготовлені захисні (маркувальні) елементи, що видані виробникам (імпортерам). Вказаний звіт через блоки зв'язку та маршрутизації СЦУ (6) та АП КУ (9) надходить до блоку обробки, обліку та аналізу АП КУ (10). 54236 10 Уразі негативного рішення ДЛУ в блоці обробки, обліку та аналізу ДЛУ (5) генерують відмову щодо ввезення та реалізації товарів та їх відповідного маркування що, через блоки зв'язку та маршрутизації ДЛУ (4) та УА (2) надходить до блоку обробки, обліку та аналізу інформації УА (3). Після цього у вищевказаному блоці генерують відповідь про відмову у дозволі, що надходить через блок зв'язку та маршрутизації УА (2) до відповідного клієнтського модуля вводу даних та зв'язку виробника (імпортера) (1). Виробники (імпортери) здійснюють маркування мобільних телефонів захисними (маркувальними) елементами та за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА (1) формують звіт про маркування товарів. Вказаний звіт через блоки зв'язку та маршрутизації УА (2), СЦУ (6) та АП КП (9) надходить до відповідних блоків обробки, обліку та аналізу УА (3), СЦУ (7) та АП КП (10). Після цього виробники (імпортери) здійснюють передачу маркованого товару до торгівельних установ. За необхідності, у блоці обробки, обліку та аналізу АП КУ (10) формують запит щодо оперативного контролю товарів у торгівельній мережі, що через блоки зв'язку та маршрутизації АП КУ (9) та ОП КУ (11) надходить до блоку обробки, обліку та аналізу ОП КУ (12). Далі у блоці обробки, обліку та аналізу ОП КУ (12) формують завдання для оперативних груп, що мають на оснащенні мобільні термінали моніторингу та контролю (13). Мобільні термінали моніторингу та контролю мають технічні можливості зчитування інформації із захисних (маркувальних) елементів, якими марковані товари, що готові до реалізації (наприклад, знаходяться на оптових складах), або реалізуються в торгівельних установах. Одержана під час оперативних дій інформація з мобільних терміналів моніторингу та контролю через блок зв'язку та маршрутизації АП КУ (9) надходить до блоку обробки, обліку та аналізу інформації АП КУ (10). У вказаному блоці її порівнюють із одержаною з блоку обробки, обліку та аналізу інформації СЦУ (7) інформацією про виготовлені захисні (маркувальні) елементи, що видані виробникам (імпортерам), та звітами про маркування захисними (маркувальними) елементи товарів виробниками (імпортерами) для виконання подальших дій передбачених чинним законодавством. При цьому виробники (імпортери) після здійснення маркування товарів захисними (маркувальними) елементами за допомогою клієнтських модулів вводу даних та зв'язку виробників (імпортерів) з УА (1) додатково формують звіт про відвантаження маркованих товарів у торгівельну мережу, що через блоки зв'язку та маршрутизації УА (2), СЦУ (6) та АП КП (9) надходить до відповідних блоків обробки, обліку та аналізу інформації УА (3), СЦУ (7) та АП КП(10). В торгівельних установах, при одержанні товару, за допомогою технічних засобів вводять відповідну інформацію щодо одержаного товару до касового терміналу оснащеного фіскальним модулем та блоком зв'язку (15) або до блоку вводу даних, обробки, обліку та зв'язку торгівельної уста 11 54236 нови (14) та синхронізованого з ним касового терміналу (терміналів) оснащеного фіскальним модулем та блоком зв'язку (15). Під час продажу товару у торгівельній установі відбувається зчитування інформації з нанесеного на нього захисного (маркувального) елементу за допомогою касового терміналу із фіскальним модулем та блоком зв'язку (15). Зчитана інформація з касового терміналу (15) у формі звіту через блок зв'язку та маршрутизації АП КУ (9) надходить до блоку обробки, обліку та аналізу інформації АП КУ (10) (на фігурі не показано), або зчитана інформація з касового терміналу (терміналів) (15) надходить до блоку вводу даних, обробки, обліку та зв'язку торгівельної установи (14) у якому генерують відповідний звіт, що через блок зв'язку та маршрутизації АП КУ (9) надходить до блоку обробки, обліку та аналізу інформації АП КУ (10). У блоці обробки, обліку та аналізу інформації АП КУ (10) за допомогою блоків зв'язку та маршрутизації АП КУ (9) та СЦУ (6) в автоматичному режимі, здійснюють порівняння даних щодо проданих у торгівельній мережі товарів із первинними даними, що були надані виробником (імпортером) під час маркування товарів захисними (маркувальними) елементами і зберігаються у блоках обробки, обліку та аналізу інформації АП КУ (10) та СЦУ (7). У разі виявлення невідповідностей, в блоці обробки, обліку та аналізу інформації АП КУ (10) формують запит щодо виконання контролюючих процедур (перевірок) Комп’ютерна верстка І.Скворцова 12 відповідної торгівельної мережі, передбачених чинним законодавством. Пломбування касових терміналів із фіскальним модулем та блоком зв'язку (15) відповідними захисними (маркувальними) елементами (пломбами), виконують уповноважені Сервісні центри, що здійснюють їх технічне обслуговування. При постановці на обслуговування касового терміналу, за допомогою клієнтського модулю вводу даних та зв'язку (16) та блоку обробки, обліку та аналізу інформації СЦ (17) формують запит на одержання відповідних захисних (маркувальних) елементів (пломб), що через блок зв'язку та маршрутизації СЦУ (6) надходить у блок обробки, обліку та аналізу інформації СЦУ (7). У вищевказаному блоці здійснюють обробку інформації та формують запит на виготовлення захисних (маркувальних) елементів (пломб), що через блок зв'язку та маршрутизації СЦУ (6) надходить у модуль виготовлення захисних елементів (8). Виготовлені захисні (маркувальні) елементи (пломби) видають Сервісному центру. Сервісний центр після відповідного маркування касових терміналів за клієнтського модулю вводу даних та зв'язку (16) та блоку обробки, обліку та аналізу інформації СЦ (17) формує звіт про виконані процедури та передає його через блок зв'язку та маршрутизації СЦУ (6) до блоку обробки, обліку та аналізу інформації СЦУ (7). Аналогічні операції здійснюють при ремонті пристрою та зняття його з реєстрації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
