Фрикційний варіатор

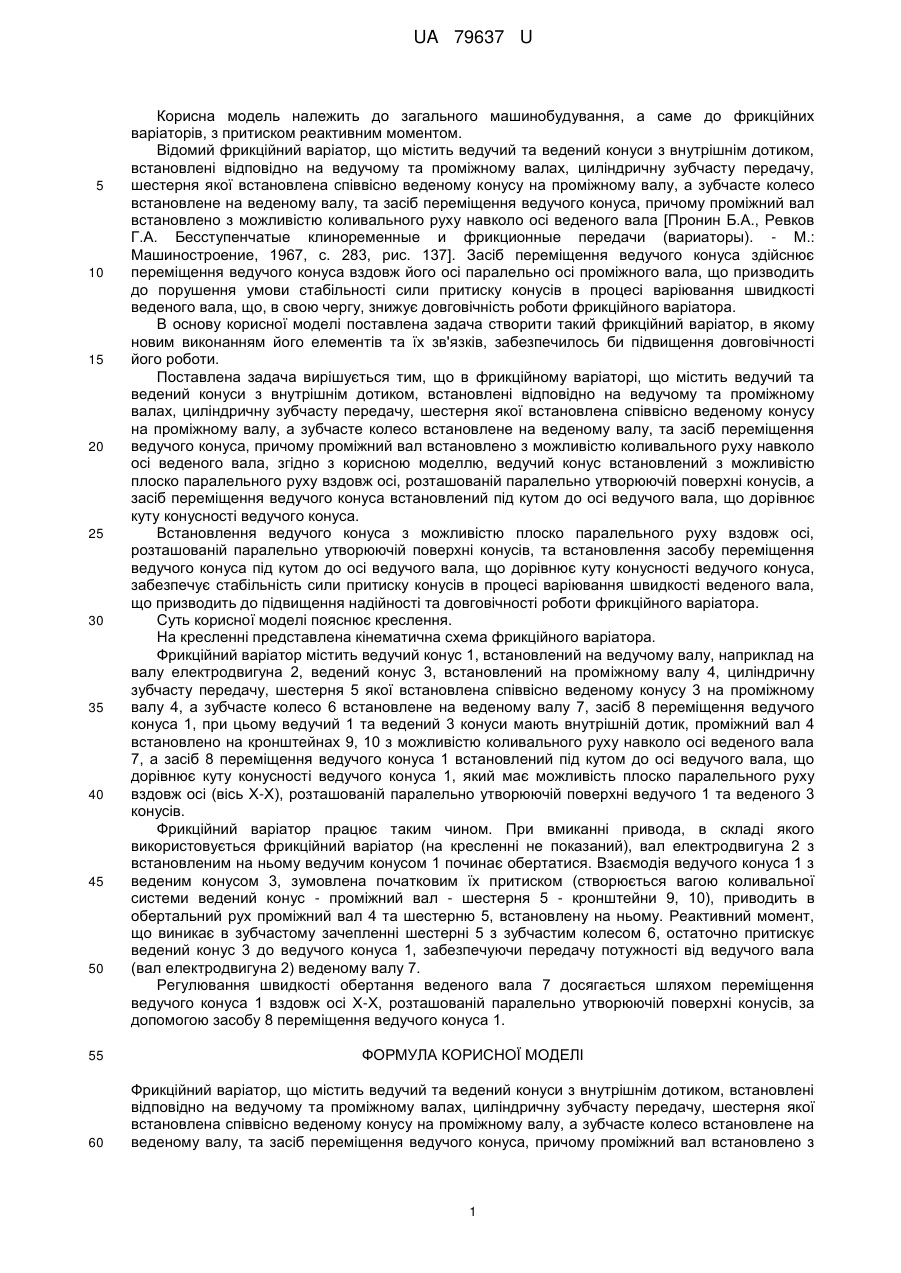

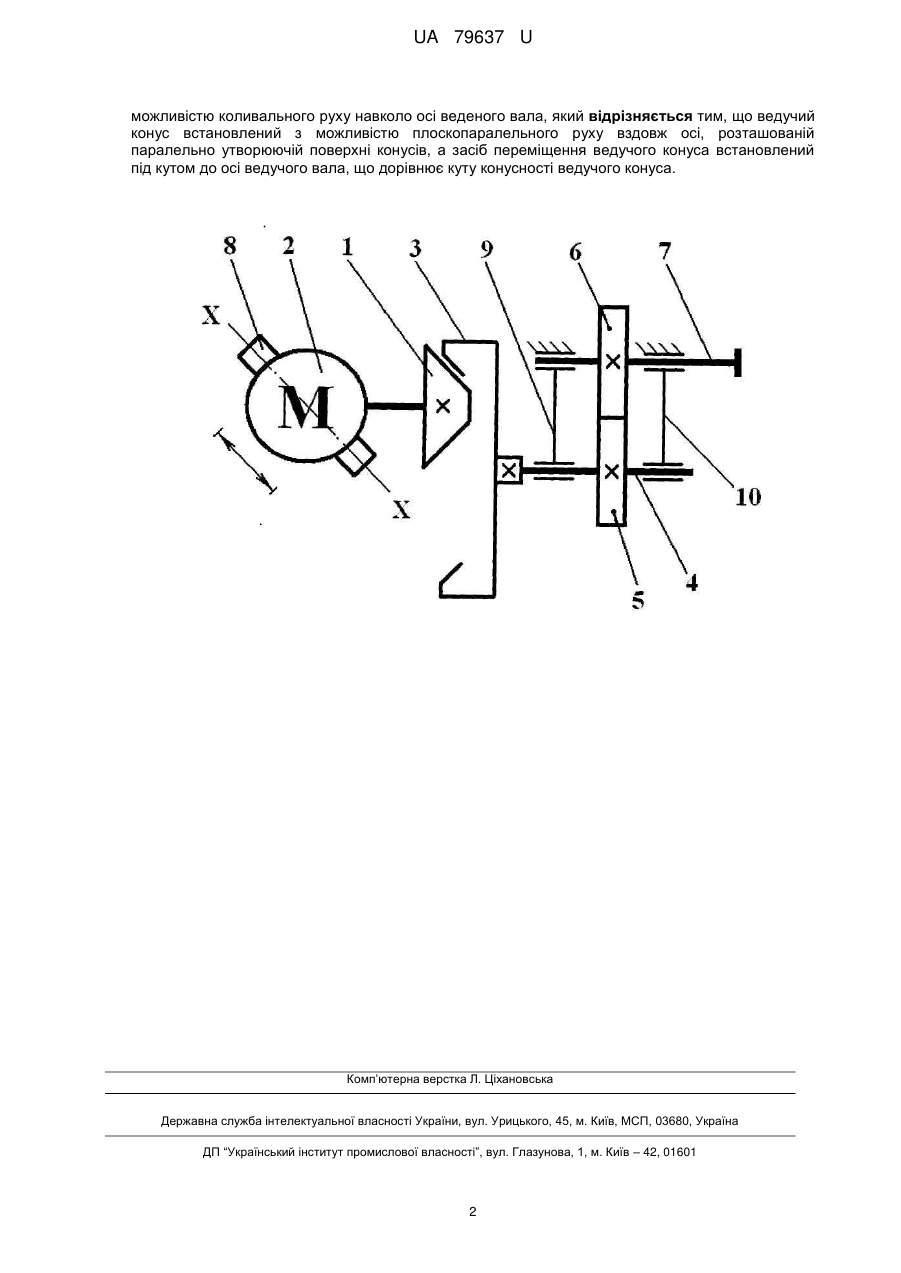

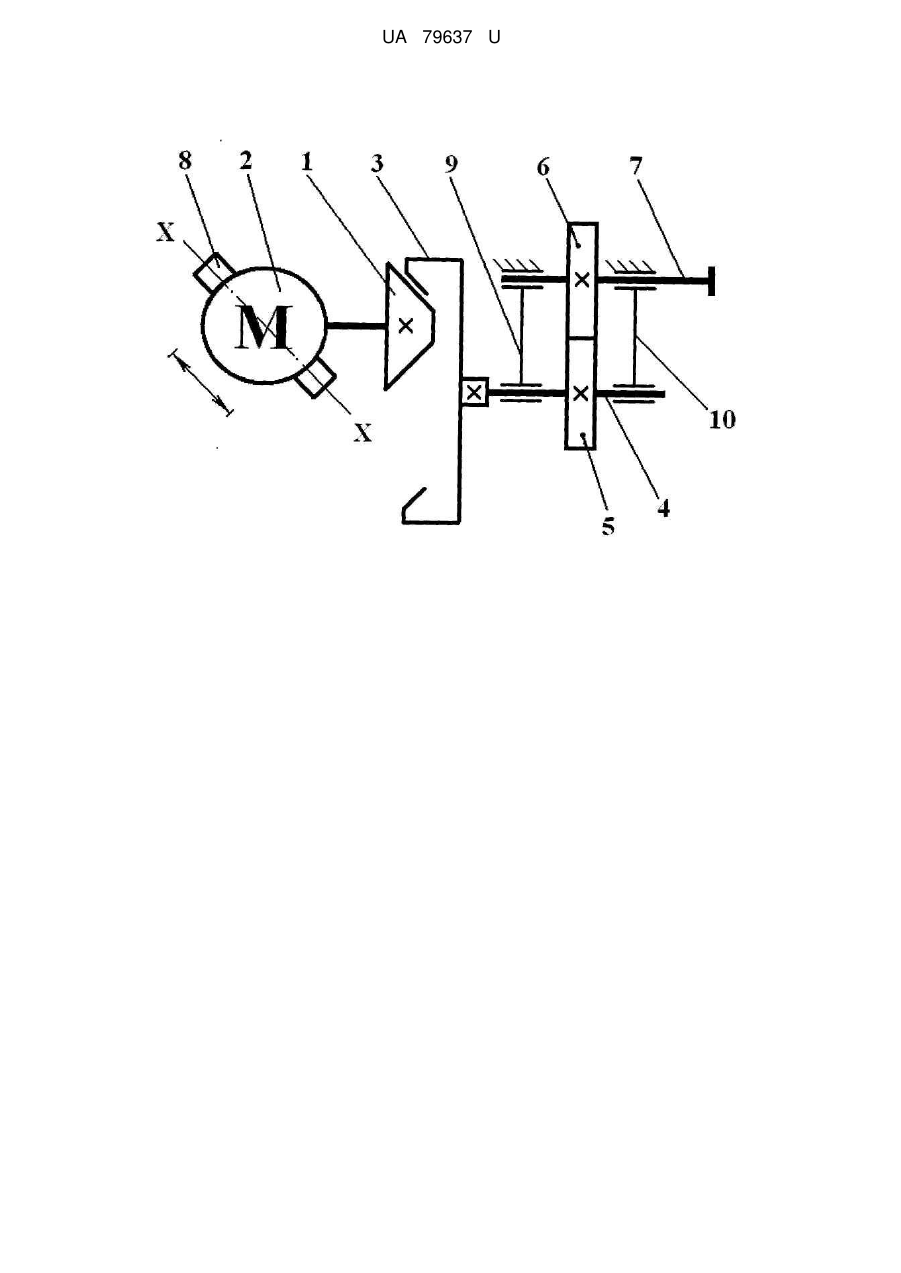

Реферат: UA 79637 U UA 79637 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до фрикційних варіаторів, з притиском реактивним моментом. Відомий фрикційний варіатор, що містить ведучий та ведений конуси з внутрішнім дотиком, встановлені відповідно на ведучому та проміжному валах, циліндричну зубчасту передачу, шестерня якої встановлена співвісно веденому конусу на проміжному валу, а зубчасте колесо встановлене на веденому валу, та засіб переміщення ведучого конуса, причому проміжний вал встановлено з можливістю коливального руху навколо осі веденого вала [Пронин Б.Α., Ревков Г.А. Бесступенчатые клиноременные и фрикционные передачи (вариаторы). - М.: Машиностроение, 1967, с. 283, рис. 137]. Засіб переміщення ведучого конуса здійснює переміщення ведучого конуса вздовж його осі паралельно осі проміжного вала, що призводить до порушення умови стабільності сили притиску конусів в процесі варіювання швидкості веденого вала, що, в свою чергу, знижує довговічність роботи фрикційного варіатора. В основу корисної моделі поставлена задача створити такий фрикційний варіатор, в якому новим виконанням його елементів та їх зв'язків, забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішується тим, що в фрикційному варіаторі, що містить ведучий та ведений конуси з внутрішнім дотиком, встановлені відповідно на ведучому та проміжному валах, циліндричну зубчасту передачу, шестерня якої встановлена співвісно веденому конусу на проміжному валу, а зубчасте колесо встановлене на веденому валу, та засіб переміщення ведучого конуса, причому проміжний вал встановлено з можливістю коливального руху навколо осі веденого вала, згідно з корисною моделлю, ведучий конус встановлений з можливістю плоско паралельного руху вздовж осі, розташованій паралельно утворюючій поверхні конусів, а засіб переміщення ведучого конуса встановлений під кутом до осі ведучого вала, що дорівнює куту конусності ведучого конуса. Встановлення ведучого конуса з можливістю плоско паралельного руху вздовж осі, розташованій паралельно утворюючій поверхні конусів, та встановлення засобу переміщення ведучого конуса під кутом до осі ведучого вала, що дорівнює куту конусності ведучого конуса, забезпечує стабільність сили притиску конусів в процесі варіювання швидкості веденого вала, що призводить до підвищення надійності та довговічності роботи фрикційного варіатора. Суть корисної моделі пояснює креслення. На кресленні представлена кінематична схема фрикційного варіатора. Фрикційний варіатор містить ведучий конус 1, встановлений на ведучому валу, наприклад на валу електродвигуна 2, ведений конус 3, встановлений на проміжному валу 4, циліндричну зубчасту передачу, шестерня 5 якої встановлена співвісно веденому конусу 3 на проміжному валу 4, а зубчасте колесо 6 встановлене на веденому валу 7, засіб 8 переміщення ведучого конуса 1, при цьому ведучий 1 та ведений 3 конуси мають внутрішній дотик, проміжний вал 4 встановлено на кронштейнах 9, 10 з можливістю коливального руху навколо осі веденого вала 7, а засіб 8 переміщення ведучого конуса 1 встановлений під кутом до осі ведучого вала, що дорівнює куту конусності ведучого конуса 1, який має можливість плоско паралельного руху вздовж осі (вісь Х-Х), розташованій паралельно утворюючій поверхні ведучого 1 та веденого 3 конусів. Фрикційний варіатор працює таким чином. При вмиканні привода, в складі якого використовується фрикційний варіатор (на кресленні не показаний), вал електродвигуна 2 з встановленим на ньому ведучим конусом 1 починає обертатися. Взаємодія ведучого конуса 1 з веденим конусом 3, зумовлена початковим їх притиском (створюється вагою коливальної системи ведений конус - проміжний вал - шестерня 5 - кронштейни 9, 10), приводить в обертальний рух проміжний вал 4 та шестерню 5, встановлену на ньому. Реактивний момент, що виникає в зубчастому зачепленні шестерні 5 з зубчастим колесом 6, остаточно притискує ведений конус 3 до ведучого конуса 1, забезпечуючи передачу потужності від ведучого вала (вал електродвигуна 2) веденому валу 7. Регулювання швидкості обертання веденого вала 7 досягається шляхом переміщення ведучого конуса 1 вздовж осі Х-Х, розташованій паралельно утворюючій поверхні конусів, за допомогою засобу 8 переміщення ведучого конуса 1. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Фрикційний варіатор, що містить ведучий та ведений конуси з внутрішнім дотиком, встановлені відповідно на ведучому та проміжному валах, циліндричну зубчасту передачу, шестерня якої встановлена співвісно веденому конусу на проміжному валу, а зубчасте колесо встановлене на веденому валу, та засіб переміщення ведучого конуса, причому проміжний вал встановлено з 1 UA 79637 U можливістю коливального руху навколо осі веденого вала, який відрізняється тим, що ведучий конус встановлений з можливістю плоскопаралельного руху вздовж осі, розташованій паралельно утворюючій поверхні конусів, а засіб переміщення ведучого конуса встановлений під кутом до осі ведучого вала, що дорівнює куту конусності ведучого конуса. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
