Фрикційний варіатор
Номер патенту: 61174
Опубліковано: 11.07.2011
Формула / Реферат
Фрикційний варіатор, що містить коток, встановлений на ведучому валу, та два диски, кожен з яких має робочу поверхню, встановлені на веденому валу з можливістю взаємодії робочих поверхонь з котком, який відрізняється тим, що робоча поверхня кожного диска виконана конічною, причому диски розташовані один відносно другого у дзеркальному відображені з робочими поверхнями, направленими назустріч одна одній, а ведучий та ведений вали розташовані паралельно.
Текст

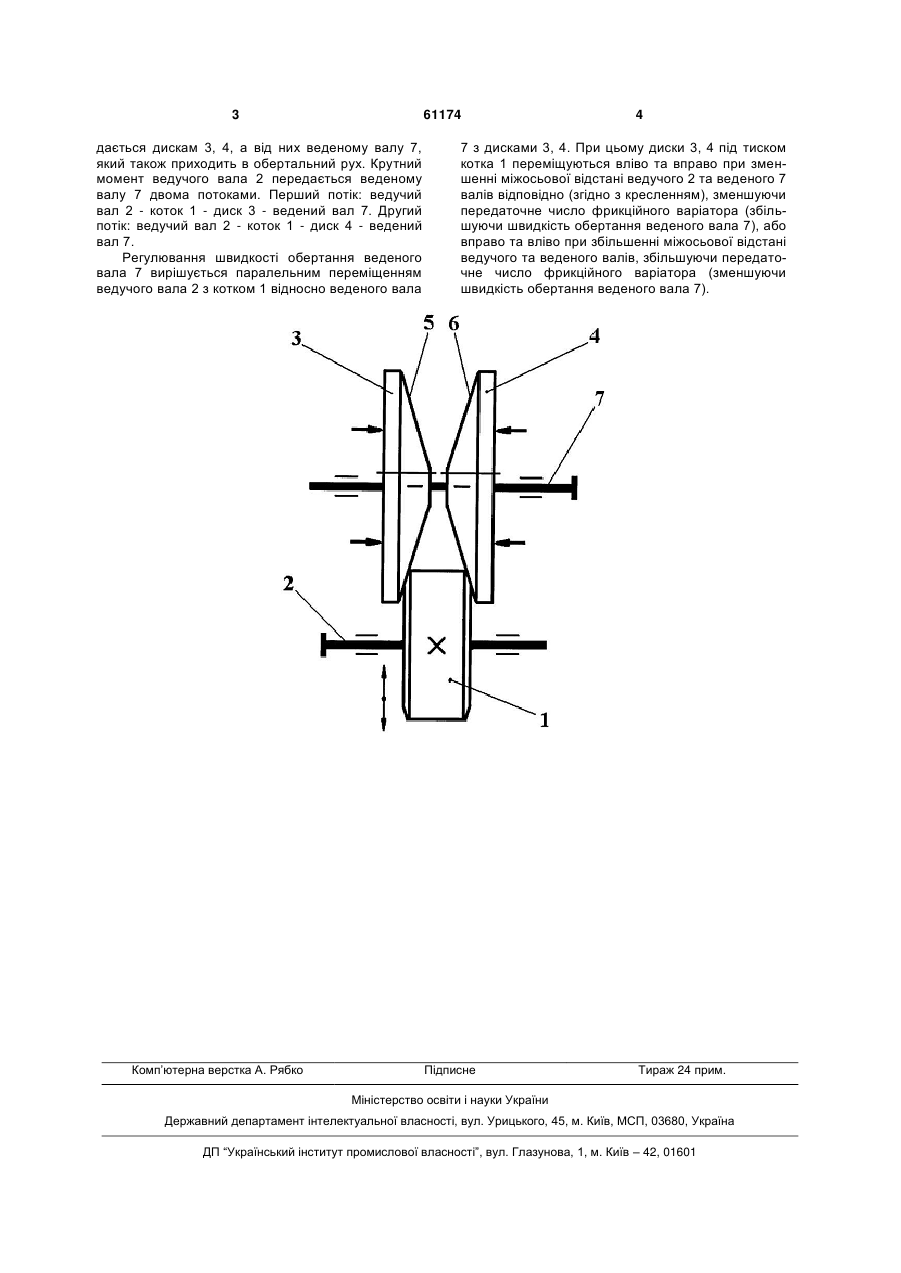

Фрикційний варіатор, що містить коток, встановлений на ведучому валу, та два диски, кожен з 3 61174 дається дискам 3, 4, а від них веденому валу 7, який також приходить в обертальний рух. Крутний момент ведучого вала 2 передається веденому валу 7 двома потоками. Перший потік: ведучий вал 2 - коток 1 - диск 3 - ведений вал 7. Другий потік: ведучий вал 2 - коток 1 - диск 4 - ведений вал 7. Регулювання швидкості обертання веденого вала 7 вирішується паралельним переміщенням ведучого вала 2 з котком 1 відносно веденого вала Комп’ютерна верстка А. Рябко 4 7 з дисками 3, 4. При цьому диски 3, 4 під тиском котка 1 переміщуються вліво та вправо при зменшенні міжосьової відстані ведучого 2 та веденого 7 валів відповідно (згідно з кресленням), зменшуючи передаточне число фрикційного варіатора (збільшуючи швидкість обертання веденого вала 7), або вправо та вліво при збільшенні міжосьової відстані ведучого та веденого валів, збільшуючи передаточне число фрикційного варіатора (зменшуючи швидкість обертання веденого вала 7). Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction variator
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюФрикционный вариатор
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 15/12
Мітки: варіатор, фрикційний
Код посилання
