Лобовий фрикційний варіатор

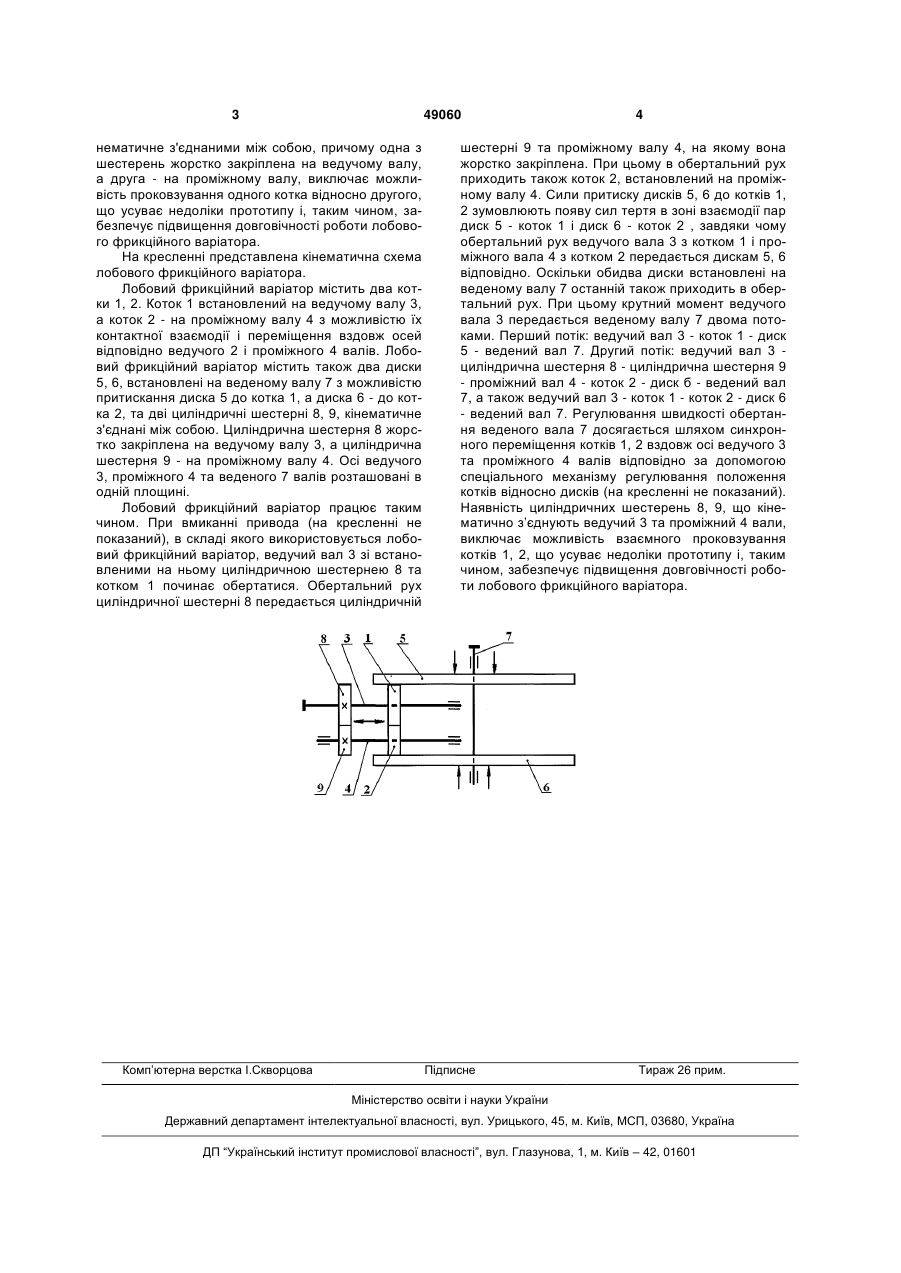

Лобовий фрикційний варіатор, що містить два котки, перший з яких встановлений на ведучому валу, а другий - на проміжному валу з можливістю 3 49060 нематичне з'єднаними між собою, причому одна з шестерень жорстко закріплена на ведучому валу, а друга - на проміжному валу, виключає можливість проковзування одного котка відносно другого, що усуває недоліки прототипу і, таким чином, забезпечує підвищення довговічності роботи лобового фрикційного варіатора. На кресленні представлена кінематична схема лобового фрикційного варіатора. Лобовий фрикційний варіатор містить два котки 1, 2. Коток 1 встановлений на ведучому валу 3, а коток 2 - на проміжному валу 4 з можливістю їх контактної взаємодії і переміщення вздовж осей відповідно ведучого 2 і проміжного 4 валів. Лобовий фрикційний варіатор містить також два диски 5, 6, встановлені на веденому валу 7 з можливістю притискання диска 5 до котка 1, а диска 6 - до котка 2, та дві циліндричні шестерні 8, 9, кінематичне з'єднані між собою. Циліндрична шестерня 8 жорстко закріплена на ведучому валу 3, а циліндрична шестерня 9 - на проміжному валу 4. Осі ведучого 3, проміжного 4 та веденого 7 валів розташовані в одній площині. Лобовий фрикційний варіатор працює таким чином. При вмиканні привода (на кресленні не показаний), в складі якого використовується лобовий фрикційний варіатор, ведучий вал 3 зі встановленими на ньому циліндричною шестернею 8 та котком 1 починає обертатися. Обертальний рух циліндричної шестерні 8 передається циліндричній Комп’ютерна верстка І.Скворцова 4 шестерні 9 та проміжному валу 4, на якому вона жорстко закріплена. При цьому в обертальний рух приходить також коток 2, встановлений на проміжному валу 4. Сили притиску дисків 5, 6 до котків 1, 2 зумовлюють появу сил тертя в зоні взаємодії пар диск 5 - коток 1 і диск 6 - коток 2 , завдяки чому обертальний рух ведучого вала 3 з котком 1 і проміжного вала 4 з котком 2 передається дискам 5, 6 відповідно. Оскільки обидва диски встановлені на веденому валу 7 останній також приходить в обертальний рух. При цьому крутний момент ведучого вала 3 передається веденому валу 7 двома потоками. Перший потік: ведучий вал 3 - коток 1 - диск 5 - ведений вал 7. Другий потік: ведучий вал 3 циліндрична шестерня 8 - циліндрична шестерня 9 - проміжний вал 4 - коток 2 - диск б - ведений вал 7, а також ведучий вал 3 - коток 1 - коток 2 - диск 6 - ведений вал 7. Регулювання швидкості обертання веденого вала 7 досягається шляхом синхронного переміщення котків 1, 2 вздовж осі ведучого 3 та проміжного 4 валів відповідно за допомогою спеціального механізму регулювання положення котків відносно дисків (на кресленні не показаний). Наявність циліндричних шестерень 8, 9, що кінематично з’єднують ведучий 3 та проміжний 4 вали, виключає можливість взаємного проковзування котків 1, 2, що усуває недоліки прототипу і, таким чином, забезпечує підвищення довговічності роботи лобового фрикційного варіатора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
