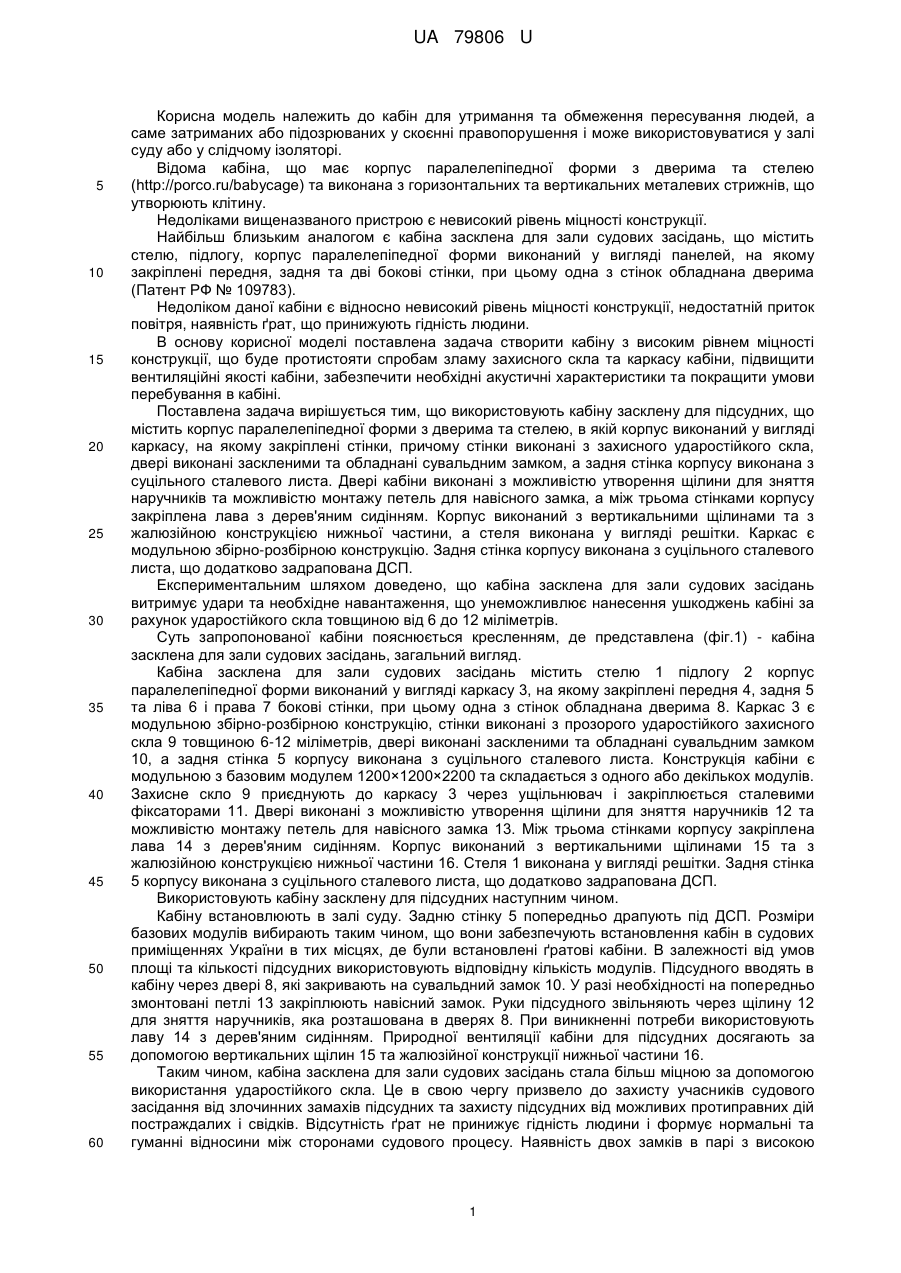

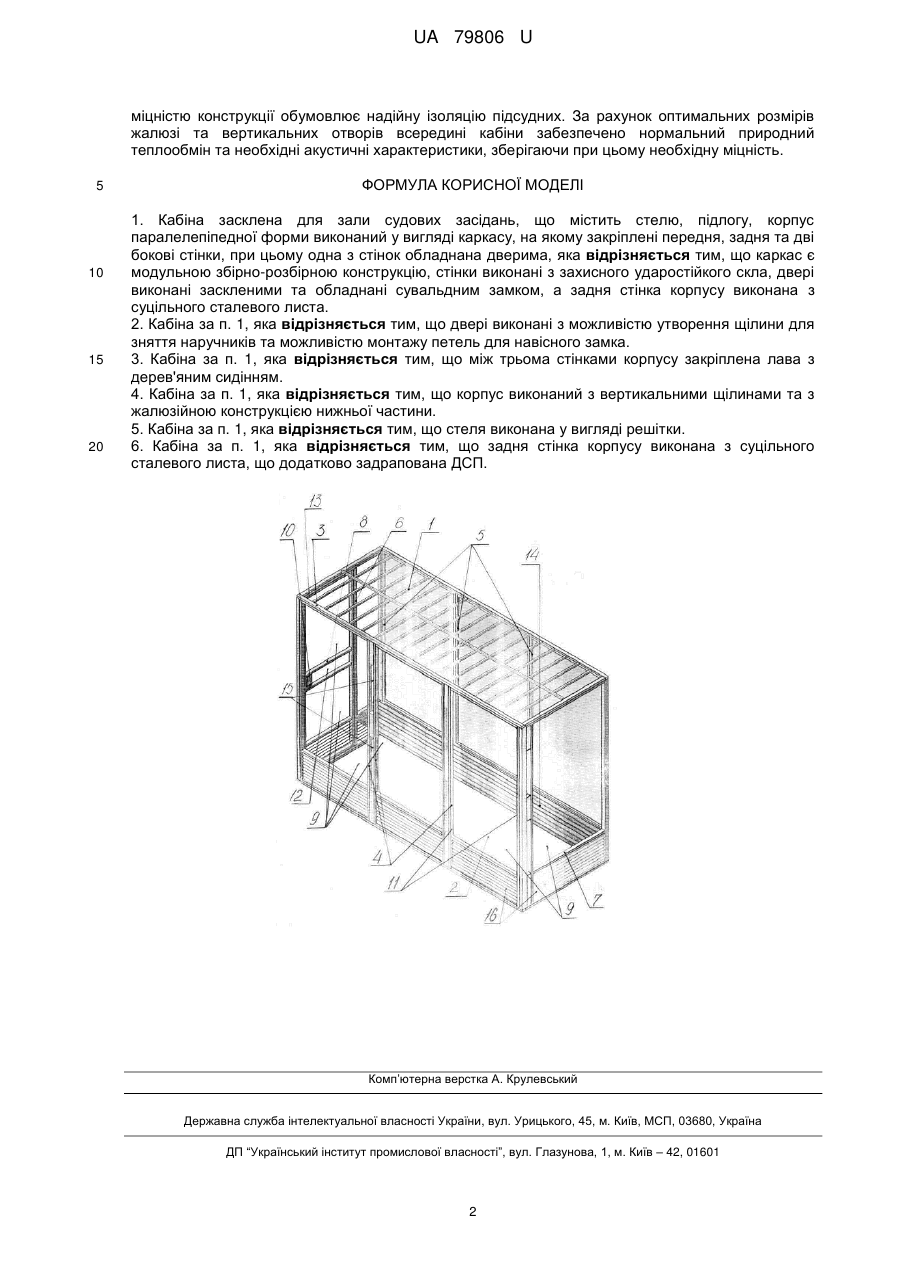

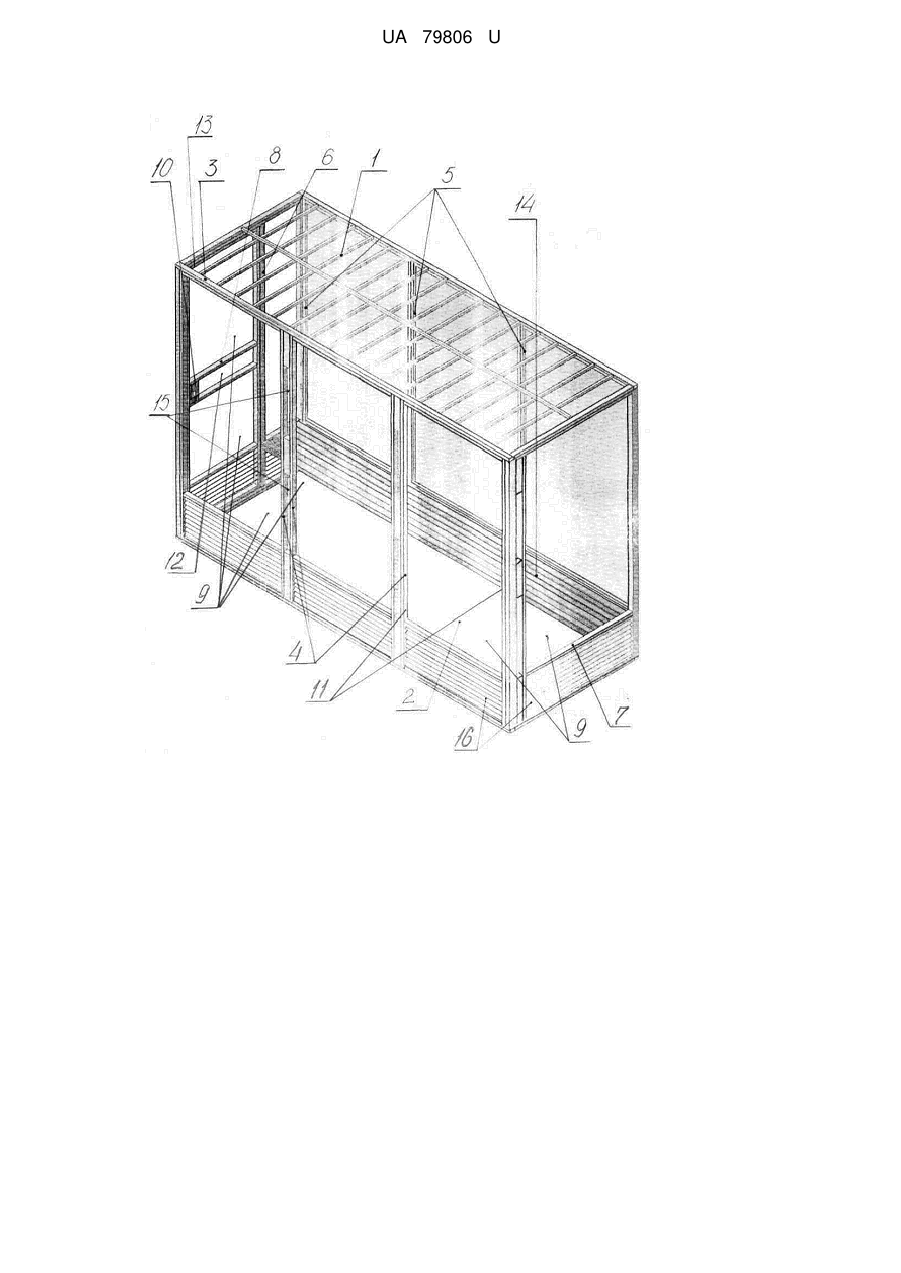

Реферат: Кабіна засклена для зали судових засідань містить стелю у вигляді решітки, підлогу, корпус у вигляді збірно-розбірної конструкції, передню, задню та дві бокові стінки, які виконані з захисного ударостійкого скла, одна з стінок обладнана дверима, які виконані заскленими та обладнані сувальдним замком, та лаву з дерев'яним сидінням. UA 79806 U (54) КАБІНА ЗАСКЛЕНА ДЛЯ ЗАЛИ СУДОВИХ ЗАСІДАНЬ UA 79806 U UA 79806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кабін для утримання та обмеження пересування людей, а саме затриманих або підозрюваних у скоєнні правопорушення і може використовуватися у залі суду або у слідчому ізоляторі. Відома кабіна, що має корпус паралелепіпедної форми з дверима та стелею (http://porco.ru/babycage) та виконана з горизонтальних та вертикальних металевих стрижнів, що утворюють клітину. Недоліками вищеназваного пристрою є невисокий рівень міцності конструкції. Найбільш близьким аналогом є кабіна засклена для зали судових засідань, що містить стелю, підлогу, корпус паралелепіпедної форми виконаний у вигляді панелей, на якому закріплені передня, задня та дві бокові стінки, при цьому одна з стінок обладнана дверима (Патент РФ № 109783). Недоліком даної кабіни є відносно невисокий рівень міцності конструкції, недостатній приток повітря, наявність ґрат, що принижують гідність людини. В основу корисної моделі поставлена задача створити кабіну з високим рівнем міцності конструкції, що буде протистояти спробам зламу захисного скла та каркасу кабіни, підвищити вентиляційні якості кабіни, забезпечити необхідні акустичні характеристики та покращити умови перебування в кабіні. Поставлена задача вирішується тим, що використовують кабіну засклену для підсудних, що містить корпус паралелепіпедної форми з дверима та стелею, в якій корпус виконаний у вигляді каркасу, на якому закріплені стінки, причому стінки виконані з захисного ударостійкого скла, двері виконані заскленими та обладнані сувальдним замком, а задня стінка корпусу виконана з суцільного сталевого листа. Двері кабіни виконані з можливістю утворення щілини для зняття наручників та можливістю монтажу петель для навісного замка, а між трьома стінками корпусу закріплена лава з дерев'яним сидінням. Корпус виконаний з вертикальними щілинами та з жалюзійною конструкцією нижньої частини, а стеля виконана у вигляді решітки. Каркас є модульною збірно-розбірною конструкцію. Задня стінка корпусу виконана з суцільного сталевого листа, що додатково задрапована ДСП. Експериментальним шляхом доведено, що кабіна засклена для зали судових засідань витримує удари та необхідне навантаження, що унеможливлює нанесення ушкоджень кабіні за рахунок ударостійкого скла товщиною від 6 до 12 міліметрів. Суть запропонованої кабіни пояснюється кресленням, де представлена (фіг.1) - кабіна засклена для зали судових засідань, загальний вигляд. Кабіна засклена для зали судових засідань містить стелю 1 підлогу 2 корпус паралелепіпедної форми виконаний у вигляді каркасу 3, на якому закріплені передня 4, задня 5 та ліва 6 і права 7 бокові стінки, при цьому одна з стінок обладнана дверима 8. Каркас 3 є модульною збірно-розбірною конструкцію, стінки виконані з прозорого ударостійкого захисного скла 9 товщиною 6-12 міліметрів, двері виконані заскленими та обладнані сувальдним замком 10, а задня стінка 5 корпусу виконана з суцільного сталевого листа. Конструкція кабіни є модульною з базовим модулем 1200×1200×2200 та складається з одного або декількох модулів. Захисне скло 9 приєднують до каркасу 3 через ущільнювач і закріплюється сталевими фіксаторами 11. Двері виконані з можливістю утворення щілини для зняття наручників 12 та можливістю монтажу петель для навісного замка 13. Між трьома стінками корпусу закріплена лава 14 з дерев'яним сидінням. Корпус виконаний з вертикальними щілинами 15 та з жалюзійною конструкцією нижньої частини 16. Стеля 1 виконана у вигляді решітки. Задня стінка 5 корпусу виконана з суцільного сталевого листа, що додатково задрапована ДСП. Використовують кабіну засклену для підсудних наступним чином. Кабіну встановлюють в залі суду. Задню стінку 5 попередньо драпують під ДСП. Розміри базових модулів вибирають таким чином, що вони забезпечують встановлення кабін в судових приміщеннях України в тих місцях, де були встановлені ґратові кабіни. В залежності від умов площі та кількості підсудних використовують відповідну кількість модулів. Підсудного вводять в кабіну через двері 8, які закривають на сувальдний замок 10. У разі необхідності на попередньо змонтовані петлі 13 закріплюють навісний замок. Руки підсудного звільняють через щілину 12 для зняття наручників, яка розташована в дверях 8. При виникненні потреби використовують лаву 14 з дерев'яним сидінням. Природної вентиляції кабіни для підсудних досягають за допомогою вертикальних щілин 15 та жалюзійної конструкції нижньої частини 16. Таким чином, кабіна засклена для зали судових засідань стала більш міцною за допомогою використання ударостійкого скла. Це в свою чергу призвело до захисту учасників судового засідання від злочинних замахів підсудних та захисту підсудних від можливих протиправних дій постраждалих і свідків. Відсутність ґрат не принижує гідність людини і формує нормальні та гуманні відносини між сторонами судового процесу. Наявність двох замків в парі з високою 1 UA 79806 U міцністю конструкції обумовлює надійну ізоляцію підсудних. За рахунок оптимальних розмірів жалюзі та вертикальних отворів всередині кабіни забезпечено нормальний природний теплообмін та необхідні акустичні характеристики, зберігаючи при цьому необхідну міцність. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабіна засклена для зали судових засідань, що містить стелю, підлогу, корпус паралелепіпедної форми виконаний у вигляді каркасу, на якому закріплені передня, задня та дві бокові стінки, при цьому одна з стінок обладнана дверима, яка відрізняється тим, що каркас є модульною збірно-розбірною конструкцію, стінки виконані з захисного ударостійкого скла, двері виконані заскленими та обладнані сувальдним замком, а задня стінка корпусу виконана з суцільного сталевого листа. 2. Кабіна за п. 1, яка відрізняється тим, що двері виконані з можливістю утворення щілини для зняття наручників та можливістю монтажу петель для навісного замка. 3. Кабіна за п. 1, яка відрізняється тим, що між трьома стінками корпусу закріплена лава з дерев'яним сидінням. 4. Кабіна за п. 1, яка відрізняється тим, що корпус виконаний з вертикальними щілинами та з жалюзійною конструкцією нижньої частини. 5. Кабіна за п. 1, яка відрізняється тим, що стеля виконана у вигляді решітки. 6. Кабіна за п. 1, яка відрізняється тим, що задня стінка корпусу виконана з суцільного сталевого листа, що додатково задрапована ДСП. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
