Конструкційний дерев’яний брус

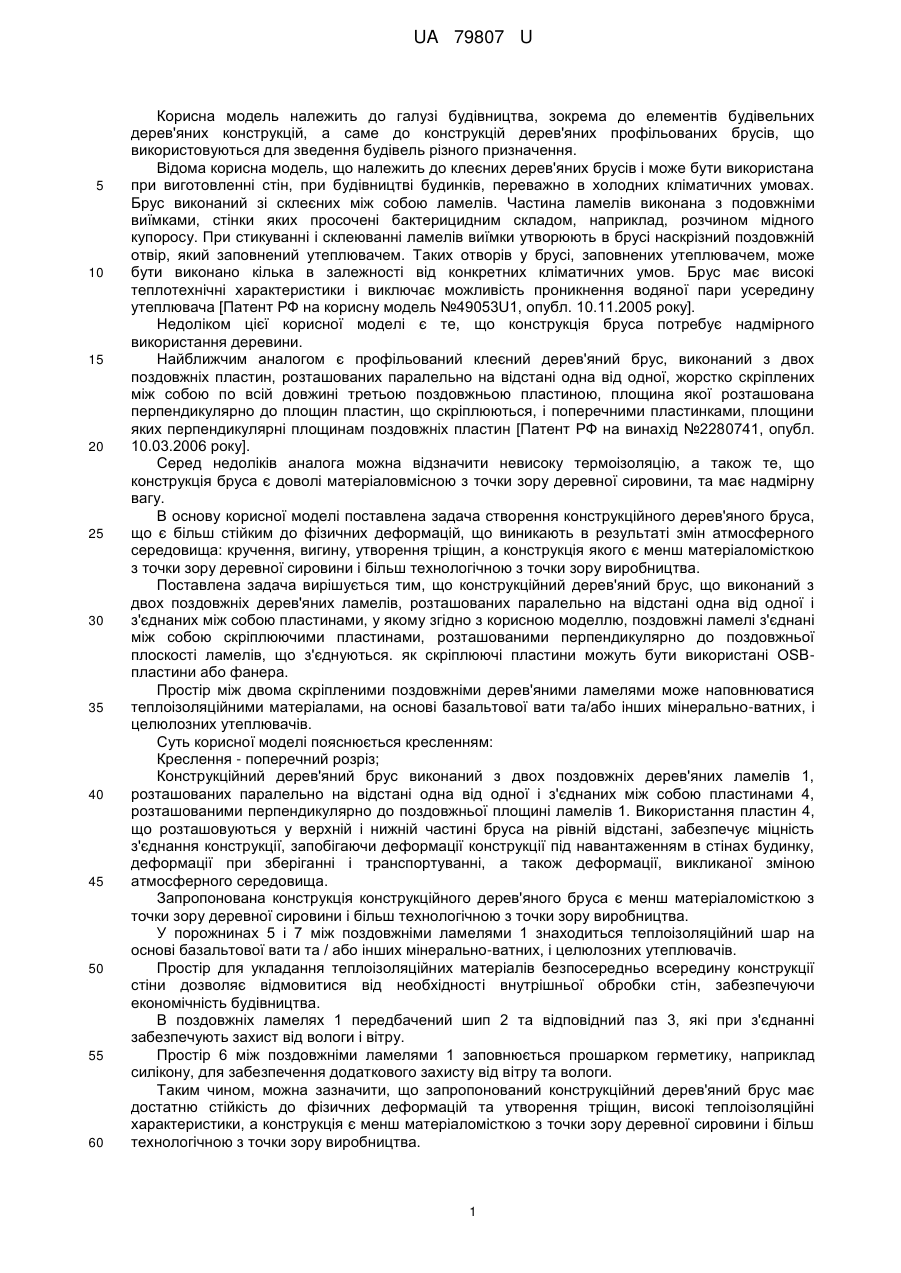

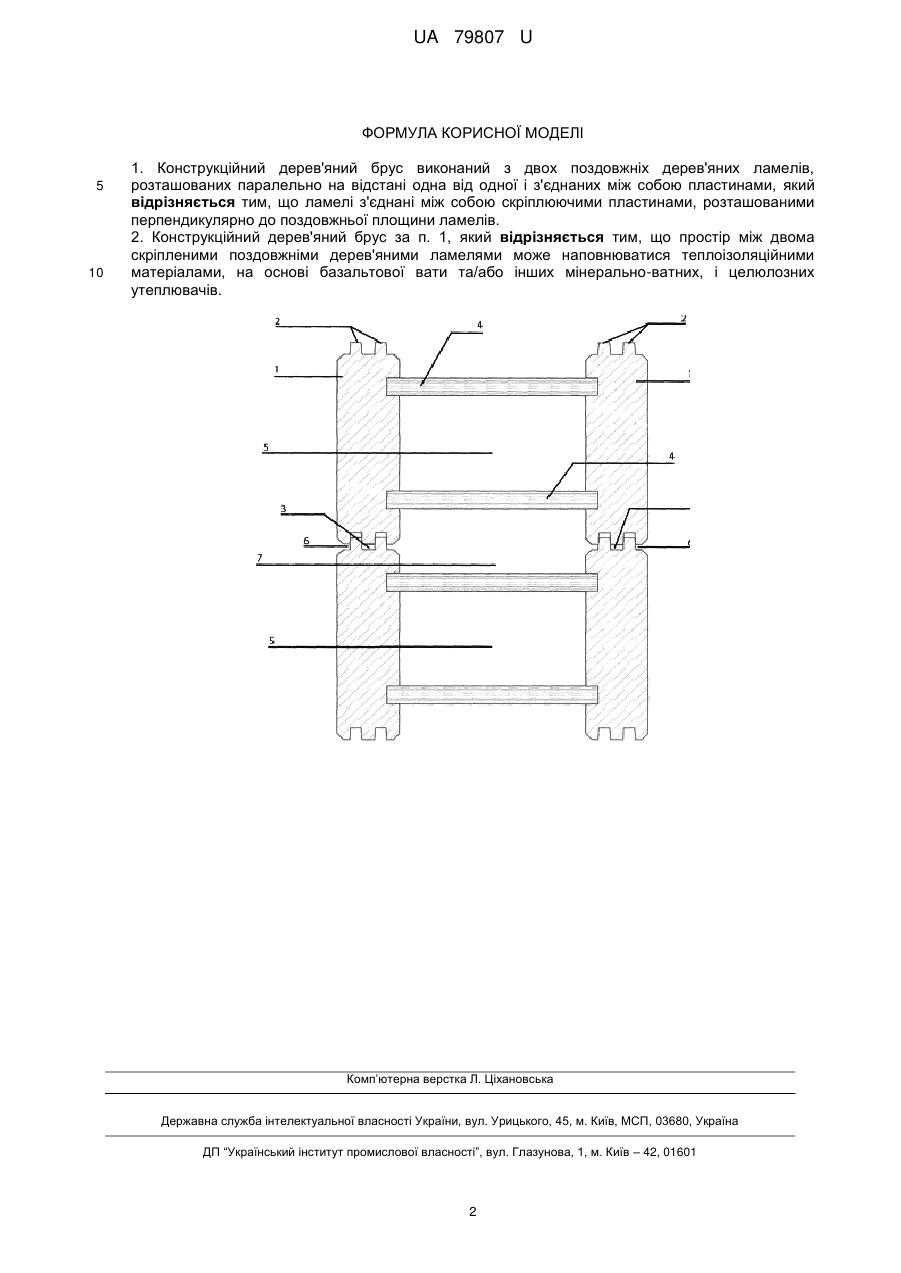

Реферат: UA 79807 U UA 79807 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до елементів будівельних дерев'яних конструкцій, а саме до конструкцій дерев'яних профільованих брусів, що використовуються для зведення будівель різного призначення. Відома корисна модель, що належить до клеєних дерев'яних брусів і може бути використана при виготовленні стін, при будівництві будинків, переважно в холодних кліматичних умовах. Брус виконаний зі склеєних між собою ламелів. Частина ламелів виконана з подовжніми виїмками, стінки яких просочені бактерицидним складом, наприклад, розчином мідного купоросу. При стикуванні і склеюванні ламелів виїмки утворюють в брусі наскрізний поздовжній отвір, який заповнений утеплювачем. Таких отворів у брусі, заповнених утеплювачем, може бути виконано кілька в залежності від конкретних кліматичних умов. Брус має високі теплотехнічні характеристики і виключає можливість проникнення водяної пари усередину утеплювача [Патент РФ на корисну модель №49053U1, опубл. 10.11.2005 року]. Недоліком цієї корисної моделі є те, що конструкція бруса потребує надмірного використання деревини. Найближчим аналогом є профільований клеєний дерев'яний брус, виконаний з двох поздовжніх пластин, розташованих паралельно на відстані одна від одної, жорстко скріплених між собою по всій довжині третьою поздовжньою пластиною, площина якої розташована перпендикулярно до площин пластин, що скріплюються, і поперечними пластинками, площини яких перпендикулярні площинам поздовжніх пластин [Патент РФ на винахід №2280741, опубл. 10.03.2006 року]. Серед недоліків аналога можна відзначити невисоку термоізоляцію, а також те, що конструкція бруса є доволі матеріаловмісною з точки зору деревної сировини, та має надмірну вагу. В основу корисної моделі поставлена задача створення конструкційного дерев'яного бруса, що є більш стійким до фізичних деформацій, що виникають в результаті змін атмосферного середовища: кручення, вигину, утворення тріщин, а конструкція якого є менш матеріаломісткою з точки зору деревної сировини і більш технологічною з точки зору виробництва. Поставлена задача вирішується тим, що конструкційний дерев'яний брус, що виконаний з двох поздовжніх дерев'яних ламелів, розташованих паралельно на відстані одна від одної і з'єднаних між собою пластинами, у якому згідно з корисною моделлю, поздовжні ламелі з'єднані між собою скріплюючими пластинами, розташованими перпендикулярно до поздовжньої плоскості ламелів, що з'єднуються. як скріплюючі пластини можуть бути використані OSBпластини або фанера. Простір між двома скріпленими поздовжніми дерев'яними ламелями може наповнюватися теплоізоляційними матеріалами, на основі базальтової вати та/або інших мінерально-ватних, і целюлозних утеплювачів. Суть корисної моделі пояснюється кресленням: Креслення - поперечний розріз; Конструкційний дерев'яний брус виконаний з двох поздовжніх дерев'яних ламелів 1, розташованих паралельно на відстані одна від одної і з'єднаних між собою пластинами 4, розташованими перпендикулярно до поздовжньої площині ламелів 1. Використання пластин 4, що розташовуються у верхній і нижній частині бруса на рівній відстані, забезпечує міцність з'єднання конструкції, запобігаючи деформації конструкції під навантаженням в стінах будинку, деформації при зберіганні і транспортуванні, а також деформації, викликаної зміною атмосферного середовища. Запропонована конструкція конструкційного дерев'яного бруса є менш матеріаломісткою з точки зору деревної сировини і більш технологічною з точки зору виробництва. У порожнинах 5 і 7 між поздовжніми ламелями 1 знаходиться теплоізоляційний шар на основі базальтової вати та / або інших мінерально-ватних, і целюлозних утеплювачів. Простір для укладання теплоізоляційних матеріалів безпосередньо всередину конструкції стіни дозволяє відмовитися від необхідності внутрішньої обробки стін, забезпечуючи економічність будівництва. В поздовжніх ламелях 1 передбачений шип 2 та відповідний паз 3, які при з'єднанні забезпечують захист від вологи і вітру. Простір 6 між поздовжніми ламелями 1 заповнюється прошарком герметику, наприклад силікону, для забезпечення додаткового захисту від вітру та вологи. Таким чином, можна зазначити, що запропонований конструкційний дерев'яний брус має достатню стійкість до фізичних деформацій та утворення тріщин, високі теплоізоляційні характеристики, а конструкція є менш матеріаломісткою з точки зору деревної сировини і більш технологічною з точки зору виробництва. 1 UA 79807 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Конструкційний дерев'яний брус виконаний з двох поздовжніх дерев'яних ламелів, розташованих паралельно на відстані одна від одної і з'єднаних між собою пластинами, який відрізняється тим, що ламелі з'єднані між собою скріплюючими пластинами, розташованими перпендикулярно до поздовжньої площини ламелів. 2. Конструкційний дерев'яний брус за п. 1, який відрізняється тим, що простір між двома скріпленими поздовжніми дерев'яними ламелями може наповнюватися теплоізоляційними матеріалами, на основі базальтової вати та/або інших мінерально-ватних, і целюлозних утеплювачів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
