Пристрій для двостороннього обрізання качанів кукурудзи

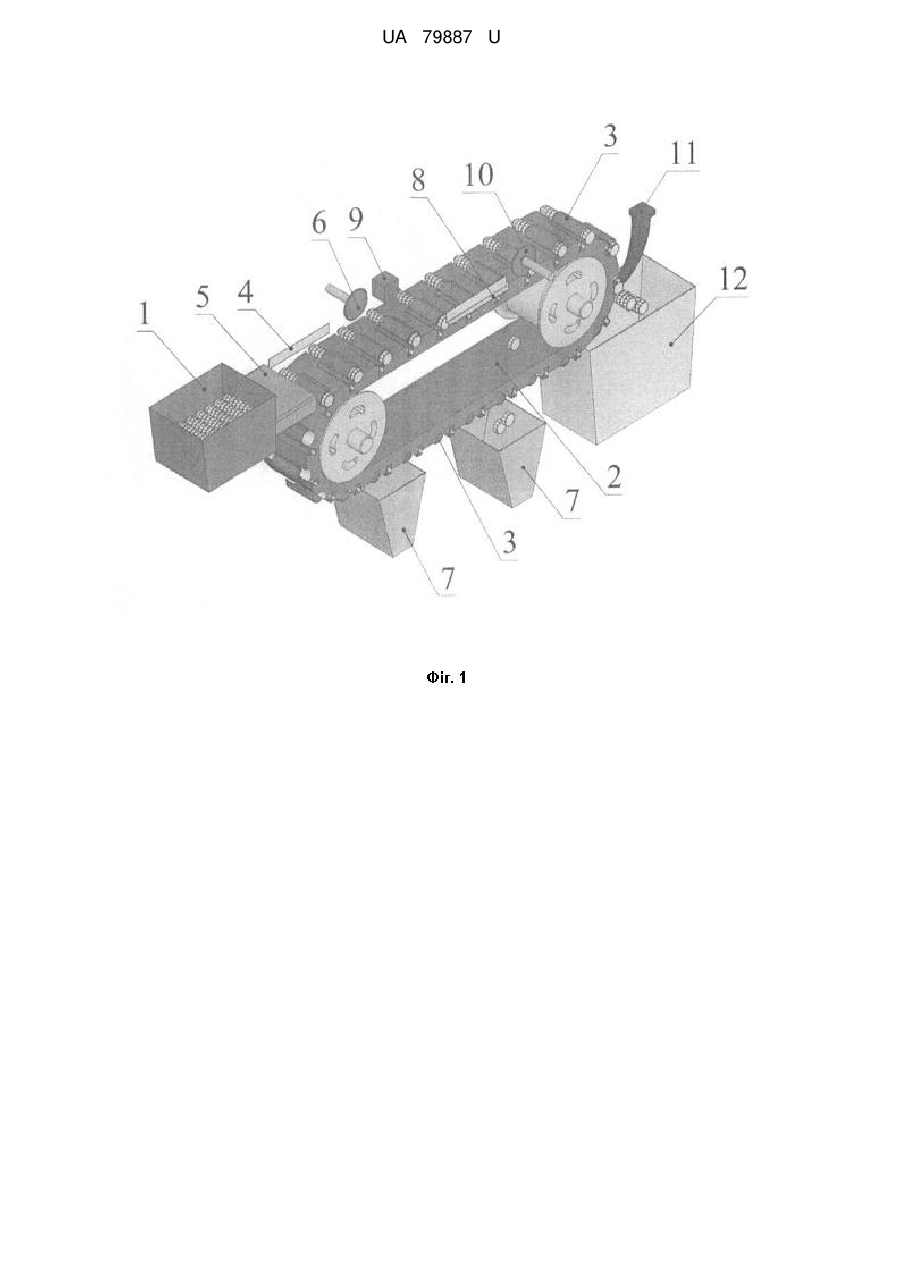

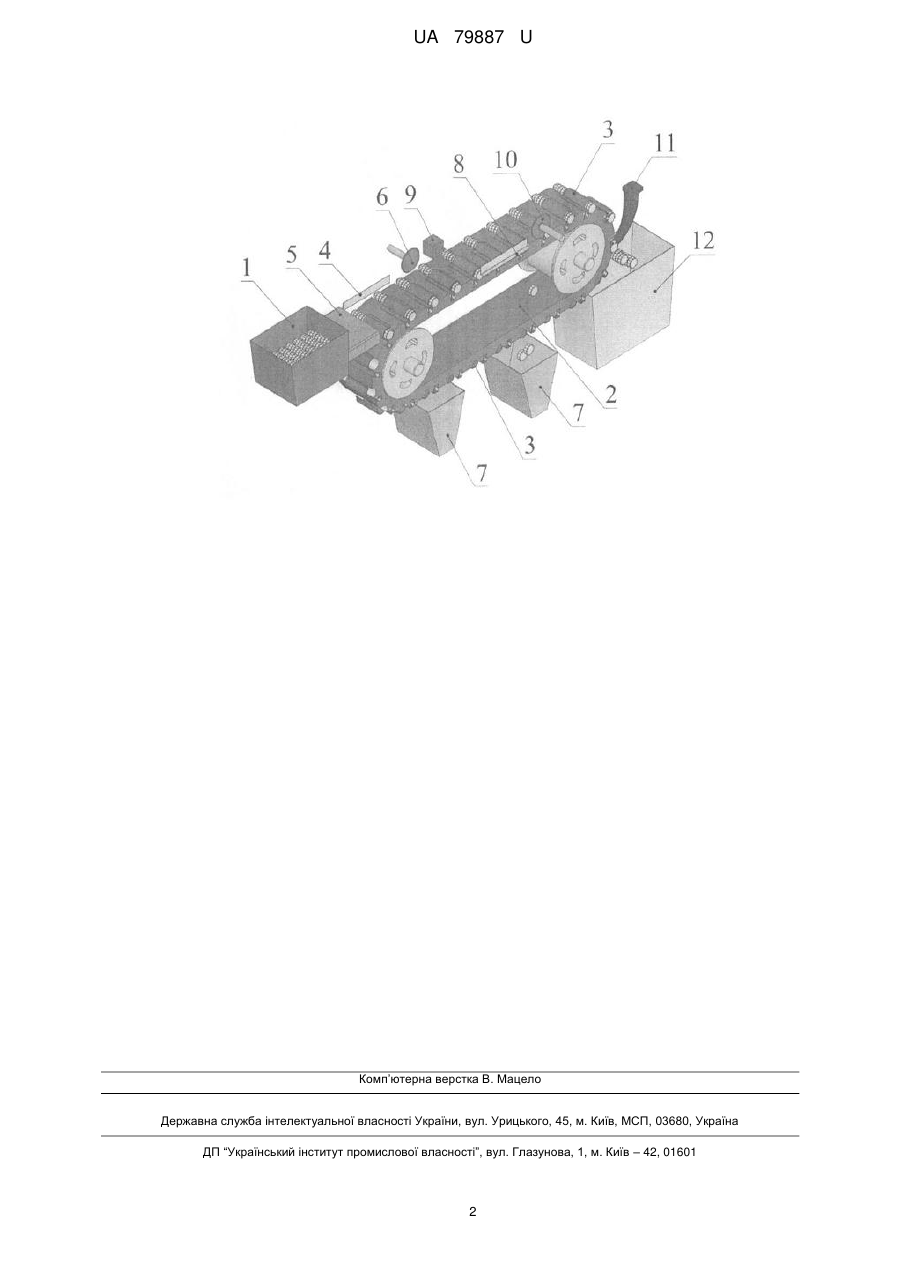

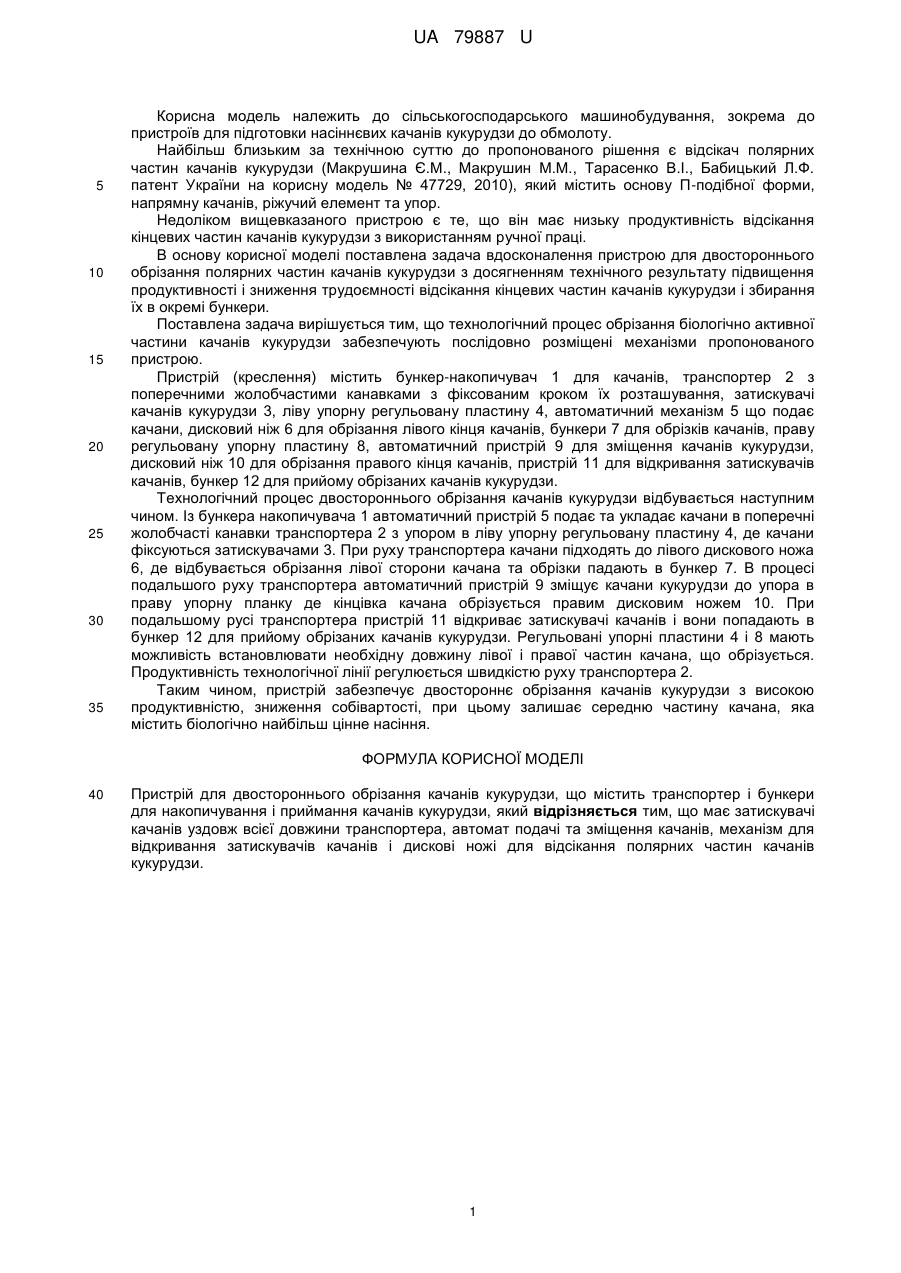

Реферат: Пристрій для двостороннього обрізання качанів кукурудзи містить транспортер і бункери для накопичування і приймання качанів кукурудзи. Має затискувачі качанів уздовж всієї довжини транспортера, автомат подачі та зміщення качанів, механізм для відкривання затискувачів качанів і дискові ножі для відсікання полярних частин качанів кукурудзи. UA 79887 U (54) ПРИСТРІЙ ДЛЯ ДВОСТОРОННЬОГО ОБРІЗАННЯ КАЧАНІВ КУКУРУДЗИ UA 79887 U UA 79887 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для підготовки насіннєвих качанів кукурудзи до обмолоту. Найбільш близьким за технічною суттю до пропонованого рішення є відсікач полярних частин качанів кукурудзи (Макрушина Є.М., Макрушин М.М., Тарасенко В.I., Бабицький Л.Ф. патент України на корисну модель № 47729, 2010), який містить основу П-подібної форми, напрямну качанів, ріжучий елемент та упор. Недоліком вищевказаного пристрою є те, що він має низьку продуктивність відсікання кінцевих частин качанів кукурудзи з використанням ручної праці. В основу корисної моделі поставлена задача вдосконалення пристрою для двостороннього обрізання полярних частин качанів кукурудзи з досягненням технічного результату підвищення продуктивності і зниження трудоємності відсікання кінцевих частин качанів кукурудзи і збирання їх в окремі бункери. Поставлена задача вирішується тим, що технологічний процес обрізання біологічно активної частини качанів кукурудзи забезпечують послідовно розміщені механізми пропонованого пристрою. Пристрій (креслення) містить бункер-накопичувач 1 для качанів, транспортер 2 з поперечними жолобчастими канавками з фіксованим кроком їх розташування, затискувачі качанів кукурудзи 3, ліву упорну регульовану пластину 4, автоматичний механізм 5 що подає качани, дисковий ніж 6 для обрізання лівого кінця качанів, бункери 7 для обрізків качанів, праву регульовану упорну пластину 8, автоматичний пристрій 9 для зміщення качанів кукурудзи, дисковий ніж 10 для обрізання правого кінця качанів, пристрій 11 для відкривання затискувачів качанів, бункер 12 для прийому обрізаних качанів кукурудзи. Технологічний процес двостороннього обрізання качанів кукурудзи відбувається наступним чином. Із бункера накопичувача 1 автоматичний пристрій 5 подає та укладає качани в поперечні жолобчасті канавки транспортера 2 з упором в ліву упорну регульовану пластину 4, де качани фіксуються затискувачами 3. При руху транспортера качани підходять до лівого дискового ножа 6, де відбувається обрізання лівої сторони качана та обрізки падають в бункер 7. В процесі подальшого руху транспортера автоматичний пристрій 9 зміщує качани кукурудзи до упора в праву упорну планку де кінцівка качана обрізується правим дисковим ножем 10. При подальшому русі транспортера пристрій 11 відкриває затискувачі качанів і вони попадають в бункер 12 для прийому обрізаних качанів кукурудзи. Регульовані упорні пластини 4 і 8 мають можливість встановлювати необхідну довжину лівої і правої частин качана, що обрізується. Продуктивність технологічної лінії регулюється швидкістю руху транспортера 2. Таким чином, пристрій забезпечує двостороннє обрізання качанів кукурудзи з високою продуктивністю, зниження собівартості, при цьому залишає середню частину качана, яка містить біологічно найбільш цінне насіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для двостороннього обрізання качанів кукурудзи, що містить транспортер і бункери для накопичування і приймання качанів кукурудзи, який відрізняється тим, що має затискувачі качанів уздовж всієї довжини транспортера, автомат подачі та зміщення качанів, механізм для відкривання затискувачів качанів і дискові ножі для відсікання полярних частин качанів кукурудзи. 1 UA 79887 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
