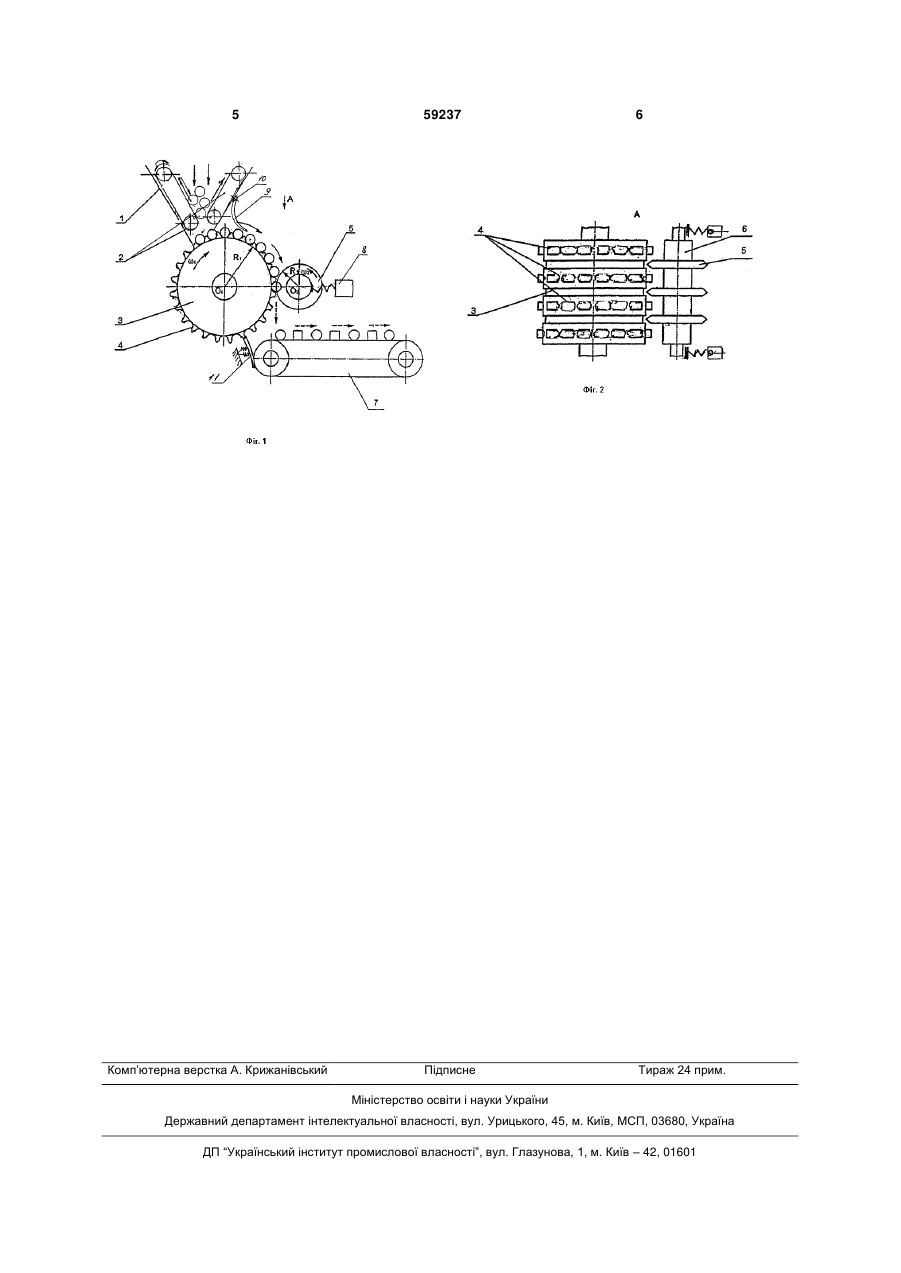

Пристрій для подачі качанів кукурудзи

1. Пристрій для подачі качанів кукурудзи, що містить завантажувальний бункер, корпус якого виконаний у вигляді перекинутої піраміди з вивантажувальним отвором при її вершині, а під отвором цього бункера розташовані з можливістю зустрічного обертання транспортуючий барабан та 3 цях вилок захватів та виштовхуватися ними назовні, що призведе до того, що частина качанів залишиться поза зоною різання. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є покращення рівномірності подачі качанів кукурудзи та підвищення надійності роботи пристрою, шляхом зміни його конструкції. Поставлене завдання вирішується таким чином. У відомому пристрої для подачі качанів кукурудзи, що містить завантажувальний бункер, корпус якого виконаний у вигляді перекинутої піраміди з вивантажувальним отвором при її вершині, а під отвором цього бункера розташовані з можливістю зустрічного обертання транспортуючий барабан та подрібнювач з різальними дисками, при чому подрібнювач, змонтований в горизонтальній площині симетрії барабана, крім того під барабаном та подрібнювачем розміщений вивантажувальний транспортер, згідно з корисною моделлю, що заявляється, корпус завантажувального бункера виконаний у вигляді чотиригранної піраміди, дві опозитно розташовані грані якої споряджені транспортерами, а подрібнювач встановлено з можливістю регульованого притиску до барабану, при цьому поверхня останнього споряджена гофрованими стрічками із пружньо-еластичного матеріалу, а в зоні вивантажувального отвору бункера встановлено закріплений шарнірно притискач. На кресленнях, що додаються, схематично зображено пристрій для подачі качанів кукурудзи: Фіг. 1 - загальна схема, Фіг. 2 - вигляд зверху по А. Пристрій для подачі качанів кукурудзи містить завантажувальний бункер 1, виконаний у вигляді чотиригранної перекинутої піраміди з вивантажувальним отвором при вершині піраміди. В середині піраміди на її опозитно розміщених гранях встановлені транспортери 2, при цьому привод одного з транспортерів 2 виконаний реверсивним для забезпеченням зворотно-поступального руху стрічки цього транспортеру, а крім того стрічки транспортерів можуть бути виконані або у вигляді поперечних пластинок, або споряджені поперечними рядами пружних пальців. Безпосередньо під вивантажувальним отвором бункера 1 встановлено з можливістю обертання транспортуючий барабан 3, 59237 4 на поверхні якого розміщені гофровані стрічки 4, гофри яких утворюють виїмки для вивантажених з бункера 1 качанів кукурудзи. В горизонтальній площині симетрії барабана 3 змонтовано споряджений ріжучими дисками 5 подрібнювач 6, що встановлений з можливістю зустрічного обертального руху, а під барабаном 3 та подрібнювачем 6 встановлено вивантажувальний транспортер 7. Подрібнювач 6 споряджений регульованим притискним пристроєм 8, встановленим для забезпечення надійності контакту ріжучих дисків 5 з качанами кукурудзи (через те, що качани кукурудзи природно можуть відрізнятися за діаметрами). В зоні вивантажувального отвору бункера 1 над транспортуючим барабаном 3 закріплено притискач 9, шарнір якого 10 може бути встановлений, як на зовнішній стінці (грані) бункера 1, так і на корпусі пристрою (корпус на кресленнях не показаний). Притискач 9, виконують з пружньоеластичного матеріалу для забезпечення надійного прилягання до качанів. Перед вивантажувальним транспортером 7 також встановлено підпружинений притискач 11 для запобігання випадання назовні розрізаних качанів кукурудзи. Пристрій для подачі качанів кукурудзи працює таким чином. Качани кукурудзи завантажують у бункер 1, де в разі потреби одним з транспортерів 2 регулюють щільність та впорядкованість розташування качанів кукурудзи в бункері 1. Крізь вивантажувальний отвір бункера 1 качани кукурудзи потрапляють на гофри стрічок 4 транспортуючого барабана 3, який, обертаючись навколо власної осі, подає качани до подрібнювача 6, та його ріжучими дисками 5 розчленяється на шматки, що за формою є близьким до кулі (довжина та діаметр шматків майже співпадають). Таке розрізання сприяє ефективності проведення сушіння обмолоту. Після розрізання качанів кукурудзи шматки потрапляють на вивантажувальний транспортер 7 та спрямовуються на подальшу переробку. Надійності роботи пристрою сприяє встановлення притискача в зоні вивантажувального отвору бункера 1, а також те, що завдяки гнучкості гофрованих стрічок 4 на поверхні транспортного барабану 3, качани кукурудзи усі без вилучення потрапляють на подрібнювач 6, після якого також надійно вивантажуються з пристрою. 5 Комп’ютерна верстка А. Крижанівський 59237 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
