Пристрій захисної комутації для розряду конденсаторних батарей

Завантажити PDF файл.

Формула / Реферат

Пристрій захисної комутації для розряду конденсаторних батарей, який містить два рухомих замикачі, які встановлено на першій і другій ізоляційних штангах з можливістю обертання навколо осей, закріплених в скобах, які жорстко закріплено на вертикальній основі, і тяговий механізм з приводом електромагніту, який відрізняється тим, що тяговий механізм містить тягу у вигляді рамки, на якій розміщено фіксатори верхнього крайнього положення першої і другої ізоляційних штанг, при цьому відстань між крайніми верхнім і нижнім положеннями першого замикача у 2-6 разів менша за відповідну відстань другого замикача.

Текст

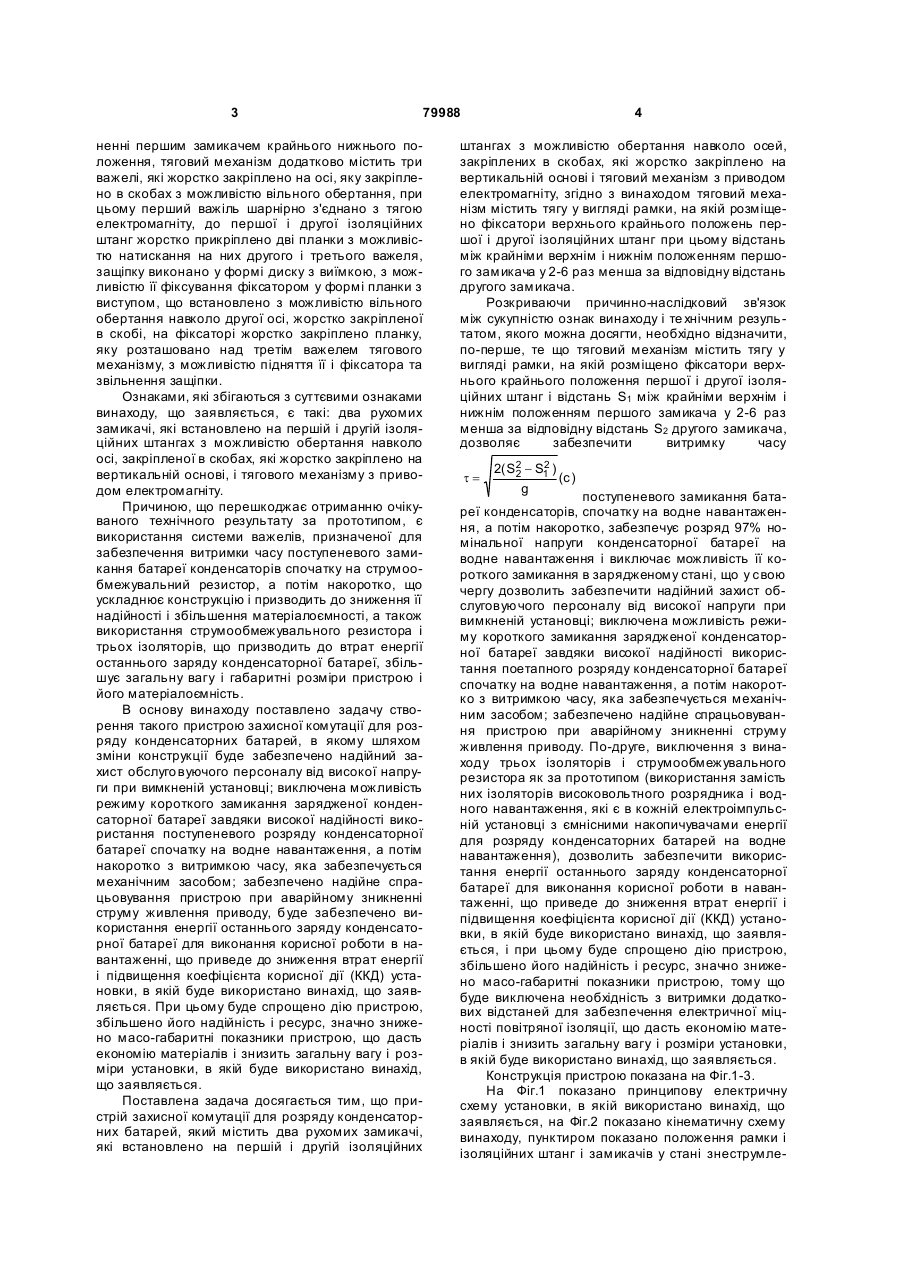

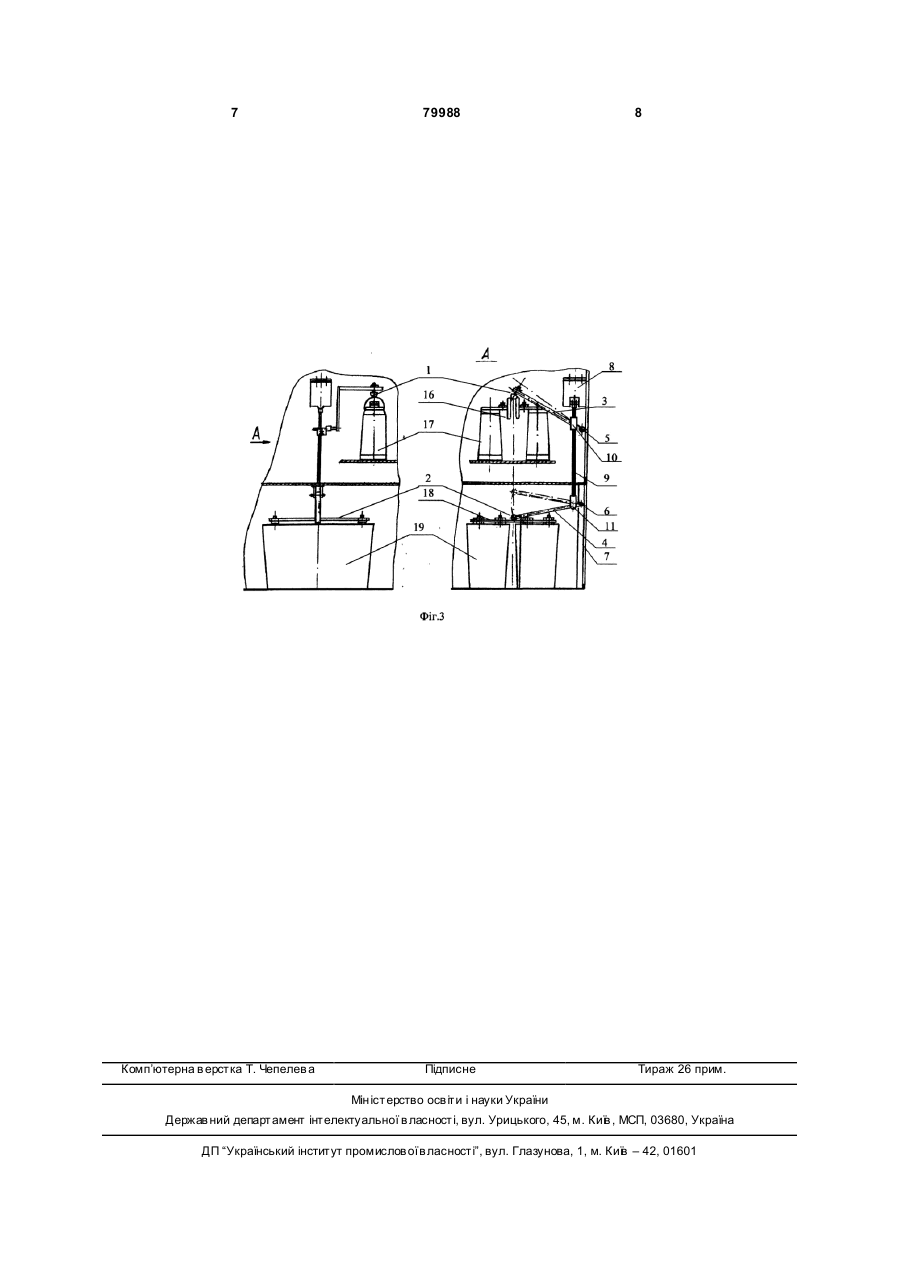

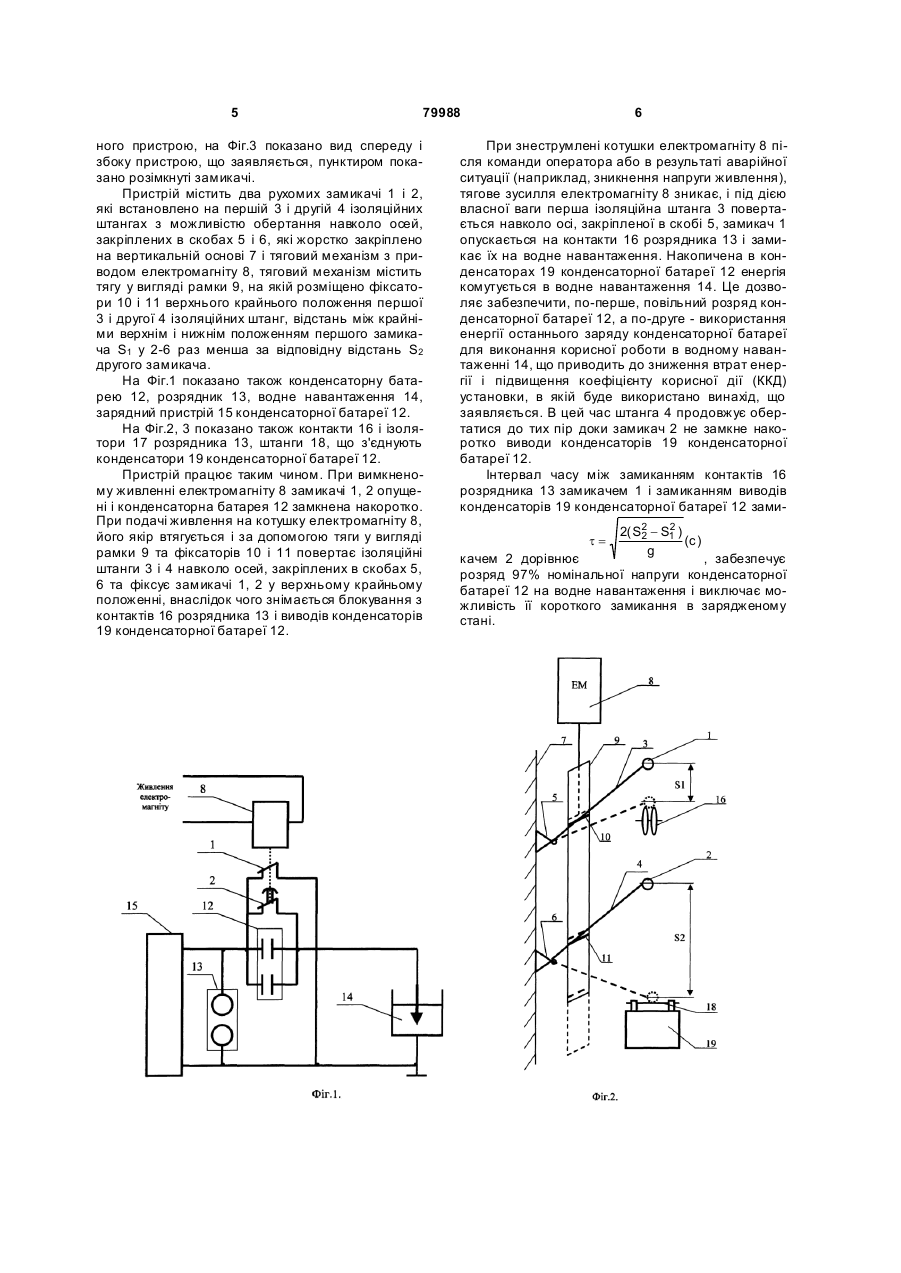

Пристрій захисної комутації для розряду конденсаторних батарей, який містить два рухомих 3 79988 ненні першим замикачем крайнього нижнього положення, тяговий механізм додатково містить три важелі, які жорстко закріплено на осі, яку закріплено в скобах з можливістю вільного обертання, при цьому перший важіль шарнірно з'єднано з тягою електромагніту, до першої і другої ізоляційних штанг жорстко прикріплено дві планки з можливістю натискання на них другого і третього важеля, защіпку виконано у формі диску з виїмкою, з можливістю її фіксування фіксатором у формі планки з виступом, що встановлено з можливістю вільного обертання навколо другої осі, жорстко закріпленої в скобі, на фіксаторі жорстко закріплено планку, яку розташовано над третім важелем тягового механізму, з можливістю підняття її і фіксатора та звільнення защіпки. Ознаками, які збігаються з суттєвими ознаками винаходу, що заявляється, є такі: два рухомих замикачі, які встановлено на першій і другій ізоляційних штангах з можливістю обертання навколо осі, закріпленої в скобах, які жорстко закріплено на вертикальній основі, і тягового механізму з приводом електромагніту. Причиною, що перешкоджає отриманню очікуваного технічного результату за прототипом, є використання системи важелів, призначеної для забезпечення витримки часу поступеневого замикання батареї конденсаторів спочатку на струмообмежувальний резистор, а потім накоротко, що ускладнює конструкцію і призводить до зниження її надійності і збільшення матеріалоємності, а також використання струмообмежувального резистора і трьох ізоляторів, що призводить до втрат енергії останнього заряду конденсаторної батареї, збільшує загальну вагу і габаритні розміри пристрою і його матеріалоємність. В основу винаходу поставлено задачу створення такого пристрою захисної комутації для розряду конденсаторних батарей, в якому шляхом зміни конструкції буде забезпечено надійний захист обслуго вуючого персоналу від високої напруги при вимкненій установці; виключена можливість режиму короткого замикання зарядженої конденсаторної батареї завдяки високої надійності використання поступеневого розряду конденсаторної батареї спочатку на водне навантаження, а потім накоротко з витримкою часу, яка забезпечується механічним засобом; забезпечено надійне спрацьовування пристрою при аварійному зникненні струму живлення приводу, буде забезпечено використання енергії останнього заряду конденсаторної батареї для виконання корисної роботи в навантаженні, що приведе до зниження втрат енергії і підвищення коефіцієнта корисної дії (ККД) установки, в якій буде використано винахід, що заявляється. При цьому буде спрощено дію пристрою, збільшено його надійність і ресурс, значно знижено масо-габаритні показники пристрою, що дасть економію матеріалів і знизить загальну вагу і розміри установки, в якій буде використано винахід, що заявляється. Поставлена задача досягається тим, що пристрій захисної комутації для розряду конденсаторних батарей, який містить два рухомих замикачі, які встановлено на першій і другій ізоляційних 4 штангах з можливістю обертання навколо осей, закріплених в скобах, які жорстко закріплено на вертикальній основі і тяговий механізм з приводом електромагніту, згідно з винаходом тяговий механізм містить тягу у вигляді рамки, на якій розміщено фіксатори верхнього крайнього положень першої і другої ізоляційних штанг при цьому відстань між крайніми верхнім і нижнім положенням першого замикача у 2-6 раз менша за відповідну відстань другого замикача. Розкриваючи причинно-наслідковий зв'язок між сукупністю ознак винаходу і те хнічним резуль татом, якого можна досягти, необхідно відзначити, по-перше, те що тяговий механізм містить тягу у вигляді рамки, на якій розміщено фіксатори верхнього крайнього положення першої і другої ізоляційних штанг і відстань S1 між крайніми верхнім і нижнім положенням першого замикача у 2-6 раз менша за відповідну відстань S2 другого замикача, дозволяє забезпечити витримку часу = t 2 2( S2 - S1 ) 2 (c ) g поступеневого замикання батареї конденсаторів, спочатку на водне навантаження, а потім накоротко, забезпечує розряд 97% номінальної напруги конденсаторної батареї на водне навантаження і виключає можливість її короткого замикання в зарядженому стані, що у свою чергу дозволить забезпечити надійний захист обслуговуючого персоналу від високої напруги при вимкненій установці; виключена можливість режиму короткого замикання зарядженої конденсаторної батареї завдяки високої надійності використання поетапного розряду конденсаторної батареї спочатку на водне навантаження, а потім накоротко з витримкою часу, яка забезпечується механічним засобом; забезпечено надійне спрацьовування пристрою при аварійному зникненні струму живлення приводу. По-друге, виключення з винаходу трьох ізоляторів і струмообмежувального резистора як за прототипом (використання замість них ізоляторів високовольтного розрядника і водного навантаження, які є в кожній електроімпульсній установці з ємнісними накопичувачами енергії для розряду конденсаторних батарей на водне навантаження), дозволить забезпечити використання енергії останнього заряду конденсаторної батареї для виконання корисної роботи в навантаженні, що приведе до зниження втрат енергії і підвищення коефіцієнта корисної дії (ККД) установки, в якій буде використано винахід, що заявляється, і при цьому буде спрощено дію пристрою, збільшено його надійність і ресурс, значно знижено масо-габаритні показники пристрою, тому що буде виключена необхідність з витримки додаткових відстаней для забезпечення електричної міцності повітряної ізоляції, що дасть економію матеріалів і знизить загальну вагу і розміри установки, в якій буде використано винахід, що заявляється. Конструкція пристрою показана на Фіг.1-3. На Фіг.1 показано принципову електричну схему установки, в якій використано винахід, що заявляється, на Фіг.2 показано кінематичну схему винаходу, пунктиром показано положення рамки і ізоляційних штанг і замикачів у стані знеструмле 5 79988 ного пристрою, на Фіг.3 показано вид спереду і збоку пристрою, що заявляється, пунктиром показано розімкнуті замикачі. Пристрій містить два рухомих замикачі 1 і 2, які встановлено на першій 3 і другій 4 ізоляційних штангах з можливістю обертання навколо осей, закріплених в скобах 5 і 6, які жорстко закріплено на вертикальній основі 7 і тяговий механізм з приводом електромагніту 8, тяговий механізм містить тягу у вигляді рамки 9, на якій розміщено фіксатори 10 і 11 верхнього крайнього положення першої 3 і другої 4 ізоляційних штанг, відстань між крайніми верхнім і нижнім положенням першого замикача S1 у 2-6 раз менша за відповідну відстань S2 другого замикача. На Фіг.1 показано також конденсаторну батарею 12, розрядник 13, водне навантаження 14, зарядний пристрій 15 конденсаторної батареї 12. На Фіг.2, 3 показано також контакти 16 і ізолятори 17 розрядника 13, штанги 18, що з'єднують конденсатори 19 конденсаторної батареї 12. Пристрій працює таким чином. При вимкненому живленні електромагніту 8 замикачі 1, 2 опущені і конденсаторна батарея 12 замкнена накоротко. При подачі живлення на котушку електромагніту 8, його якір втягується і за допомогою тяги у вигляді рамки 9 та фіксаторів 10 і 11 повертає ізоляційні штанги 3 і 4 навколо осей, закріплених в скобах 5, 6 та фіксує замикачі 1, 2 у верхньому крайньому положенні, внаслідок чого знімається блокування з контактів 16 розрядника 13 і виводів конденсаторів 19 конденсаторної батареї 12. 6 При знеструмлені котушки електромагніту 8 після команди оператора або в результаті аварійної ситуації (наприклад, зникнення напруги живлення), тягове зусилля електромагніту 8 зникає, і під дією власної ваги перша ізоляційна штанга 3 повертається навколо осі, закріпленої в скобі 5, замикач 1 опускається на контакти 16 розрядника 13 і замикає їх на водне навантаження. Накопичена в конденсаторах 19 конденсаторної батареї 12 енергія комутується в водне навантаження 14. Це дозволяє забезпечити, по-перше, повільний розряд конденсаторної батареї 12, а по-друге - використання енергії останнього заряду конденсаторної батареї для виконання корисної роботи в водному навантаженні 14, що приводить до зниження втрат енергії і підвищення коефіцієнту корисної дії (ККД) установки, в якій буде використано винахід, що заявляється. В цей час штанга 4 продовжує обертатися до тих пір доки замикач 2 не замкне накоротко виводи конденсаторів 19 конденсаторної батареї 12. Інтервал часу між замиканням контактів 16 розрядника 13 замикачем 1 і замиканням виводів конденсаторів 19 конденсаторної батареї 12 замиt= 2 2( S2 - S1 ) 2 (c ) g качем 2 дорівнює , забезпечує розряд 97% номінальної напруги конденсаторної батареї 12 на водне навантаження і виключає можливість її короткого замикання в зарядженому стані. 7 Комп’ютерна в ерстка Т. Чепелев а 79988 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device of protective commutation for accumulator batteries discharge

Автори англійською

Kurach Oleksandr Mykhailovych, Nazarova Natalia Stanislavivna

Назва патенту російською

Устройство защитной коммутации для разряда конденсаторных батарей

Автори російською

Курач Александр Михайлович, Назарова Наталья Станиславовна

МПК / Мітки

МПК: H02H 7/00

Мітки: розряду, батарей, пристрій, захисної, комутації, конденсаторних
