Контактний вузол

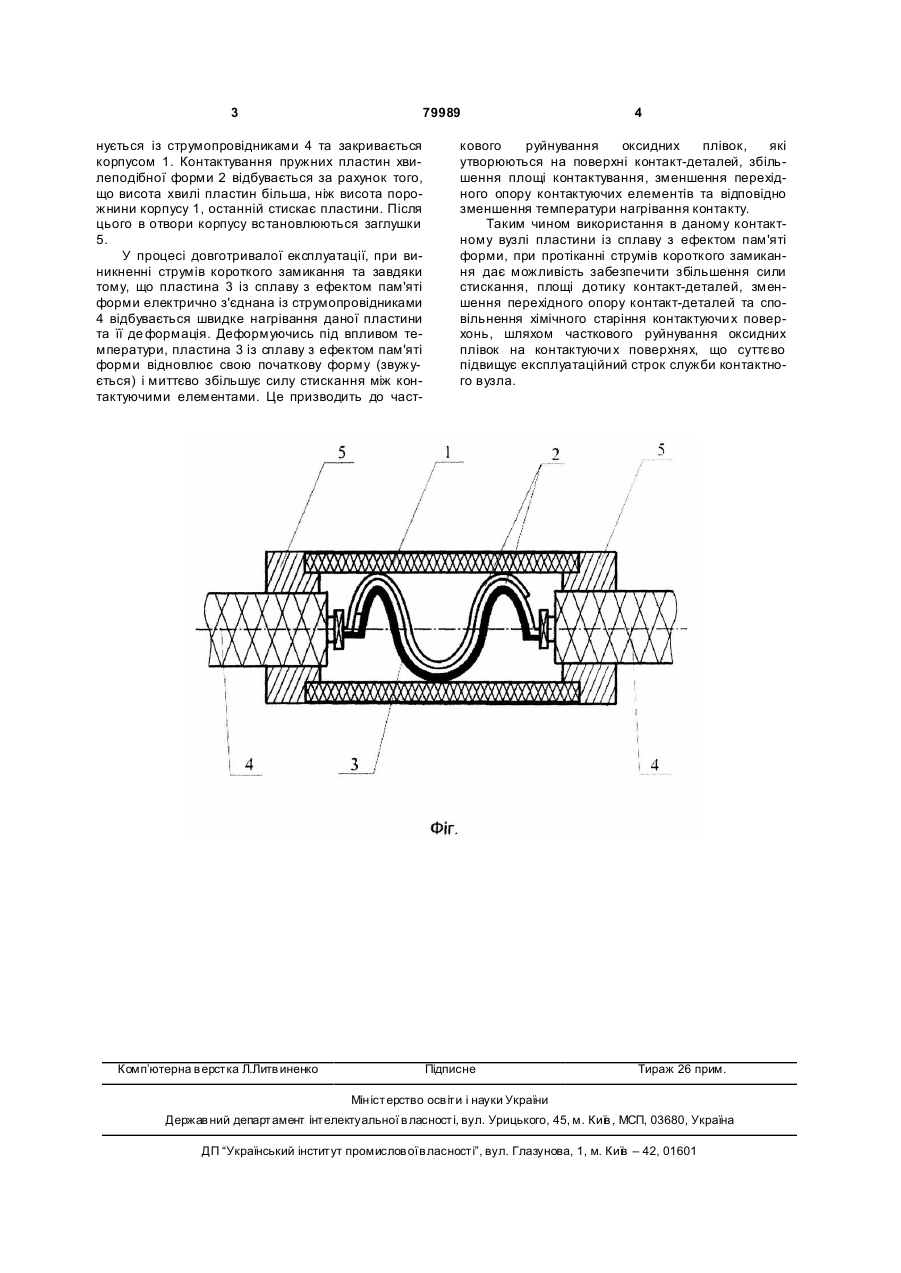

Контактний вузол, що містить повністю електроізоляційний корпус, струмопроводи, контактні елементи, які виконані у вигляді пружних пластин хвилеподібної форми, та заглушки, який відрізняється тим, що він містить додаткову пластину хвилеподібної форми зі сплаву з ефектом пам'яті форми, яка механічно суміщена з поверхнею контактних елементів та електрично з'єднана із струмопровідниками. (19) (21) a200503509 (22) 14.04.2005 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Козирський Володимир Вікторович, Каплун Віктор Володимирович, Шевченко Сергій Григорович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) UA a200502921, H01R 4/01, 11/00, 2006 SU 1517081, H01R 11/09, 1989 RU 2038662, H01R 9/11, 1995 JP 11084166, 7 G02B 6/24, F16B 7/04, F16F 3/04, 1999 3 79989 нується із струмопровідниками 4 та закривається корпусом 1. Контактування пружних пластин хвилеподібної форми 2 відбувається за рахунок того, що висота хвилі пластин більша, ніж висота порожнини корпусу 1, останній стискає пластини. Після цього в отвори корпусу встановлюються заглушки 5. У процесі довготривалої експлуатації, при виникненні струмів короткого замикання та завдяки тому, що пластина 3 із сплаву з ефектом пам'яті форми електрично з'єднана із струмопровідниками 4 відбувається швидке нагрівання даної пластини та її де формація. Деформуючись під впливом температури, пластина 3 із сплаву з ефектом пам'яті форми відновлює свою початкову форму (звужується) і миттєво збільшує силу стискання між контактуючими елементами. Це призводить до част Комп’ютерна в ерстка Л.Литв иненко 4 кового руйнування оксидних плівок, які утворюються на поверхні контакт-деталей, збільшення площі контактування, зменшення перехідного опору контактуючих елементів та відповідно зменшення температури нагрівання контакту. Таким чином використання в даному контактному вузлі пластини із сплаву з ефектом пам'яті форми, при протіканні струмів короткого замикання дає можливість забезпечити збільшення сили стискання, площі дотику контакт-деталей, зменшення перехідного опору контакт-деталей та сповільнення хімічного старіння контактуючи х поверхонь, шляхом часткового руйнування оксидних плівок на контактуючи х поверхнях, що суттєво підвищує експлуатаційний строк служби контактного вузла. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
