Спосіб утеплення стіни з поглибленням з зовнішнього боку на рівні перекриття

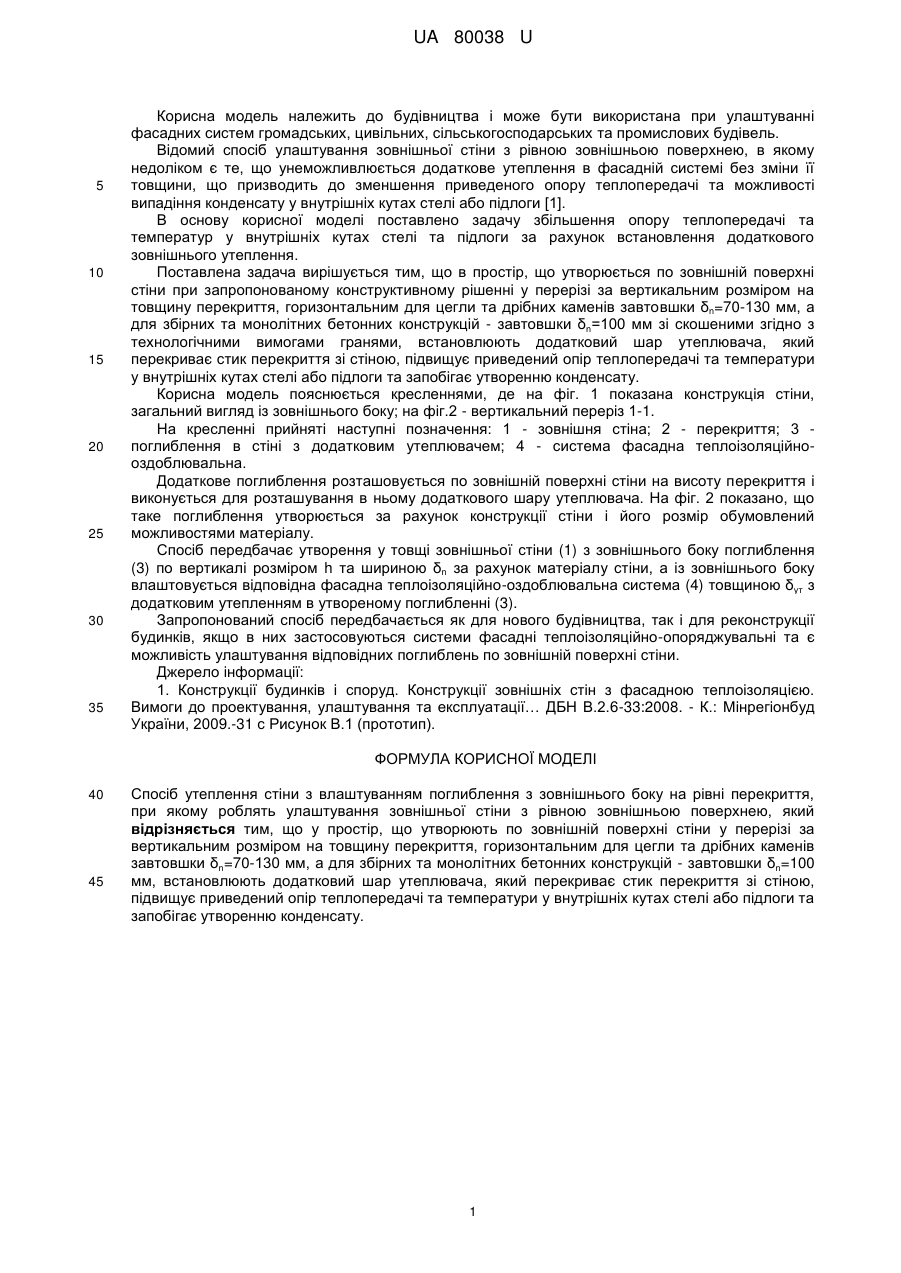

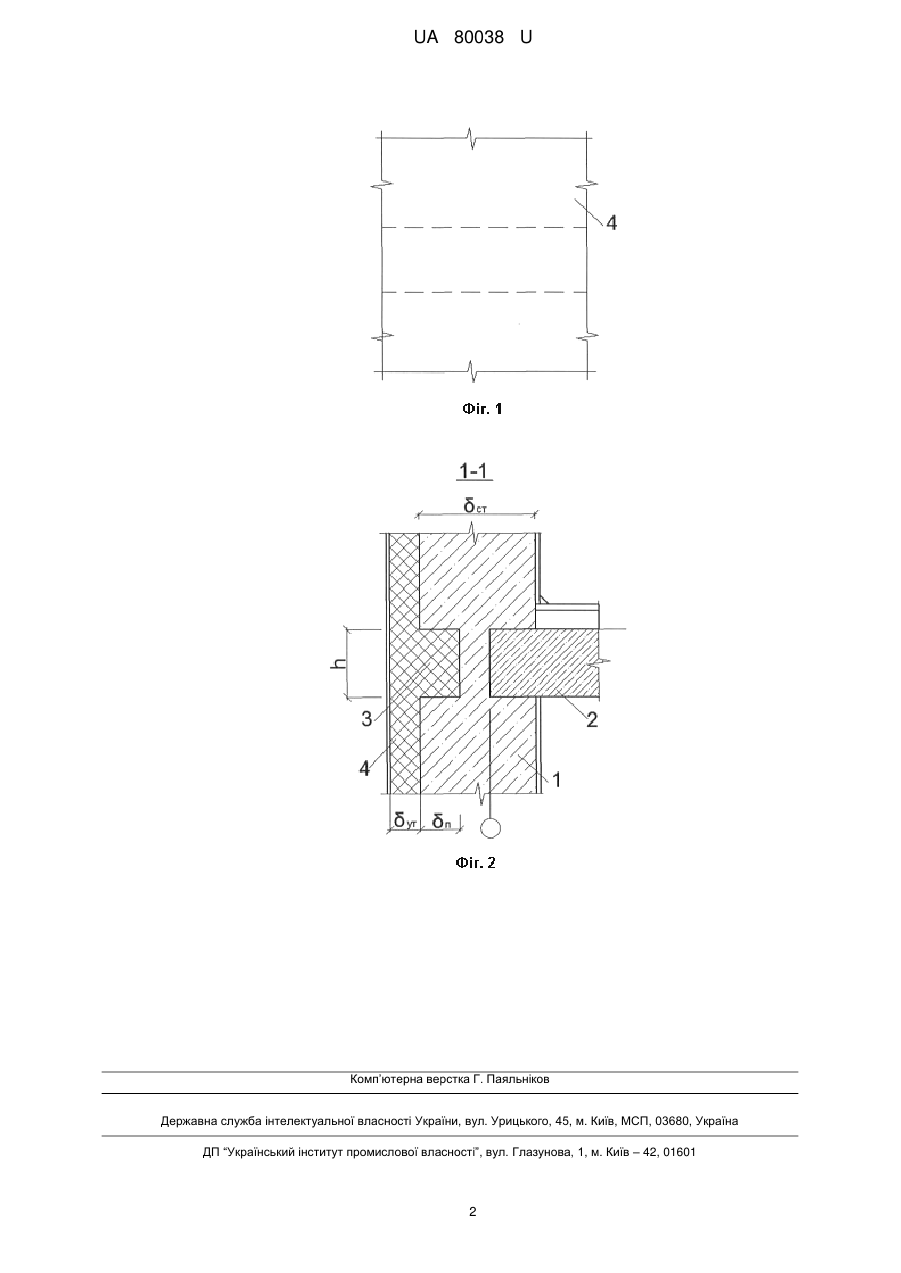

Реферат: UA 80038 U UA 80038 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва і може бути використана при улаштуванні фасадних систем громадських, цивільних, сільськогосподарських та промислових будівель. Відомий спосіб улаштування зовнішньої стіни з рівною зовнішньою поверхнею, в якому недоліком є те, що унеможливлюється додаткове утеплення в фасадній системі без зміни її товщини, що призводить до зменшення приведеного опору теплопередачі та можливості випадіння конденсату у внутрішніх кутах стелі або підлоги [1]. В основу корисної моделі поставлено задачу збільшення опору теплопередачі та температур у внутрішніх кутах стелі та підлоги за рахунок встановлення додаткового зовнішнього утеплення. Поставлена задача вирішується тим, що в простір, що утворюється по зовнішній поверхні стіни при запропонованому конструктивному рішенні у перерізі за вертикальним розміром на товщину перекриття, горизонтальним для цегли та дрібних каменів завтовшки δn=70-130 мм, а для збірних та монолітних бетонних конструкцій - завтовшки δn=100 мм зі скошеними згідно з технологічними вимогами гранями, встановлюють додатковий шар утеплювача, який перекриває стик перекриття зі стіною, підвищує приведений опір теплопередачі та температури у внутрішніх кутах стелі або підлоги та запобігає утворенню конденсату. Корисна модель пояснюється кресленнями, де на фіг. 1 показана конструкція стіни, загальний вигляд із зовнішнього боку; на фіг.2 - вертикальний переріз 1-1. На кресленні прийняті наступні позначення: 1 - зовнішня стіна; 2 - перекриття; 3 поглиблення в стіні з додатковим утеплювачем; 4 - система фасадна теплоізоляційнооздоблювальна. Додаткове поглиблення розташовується по зовнішній поверхні стіни на висоту перекриття і виконується для розташування в ньому додаткового шару утеплювача. На фіг. 2 показано, що таке поглиблення утворюється за рахунок конструкції стіни і його розмір обумовлений можливостями матеріалу. Спосіб передбачає утворення у товщі зовнішньої стіни (1) з зовнішнього боку поглиблення (3) по вертикалі розміром h та шириною δn за рахунок матеріалу стіни, а із зовнішнього боку влаштовується відповідна фасадна теплоізоляційно-оздоблювальна система (4) товщиною δут з додатковим утепленням в утвореному поглибленні (3). Запропонований спосіб передбачається як для нового будівництва, так і для реконструкції будинків, якщо в них застосовуються системи фасадні теплоізоляційно-опоряджувальні та є можливість улаштування відповідних поглиблень по зовнішній поверхні стіни. Джерело інформації: 1. Конструкції будинків і споруд. Конструкції зовнішніх стін з фасадною теплоізоляцією. Вимоги до проектування, улаштування та експлуатації… ДБН В.2.6-33:2008. - К.: Мінрегіонбуд України, 2009.-31 с Рисунок В.1 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб утеплення стіни з влаштуванням поглиблення з зовнішнього боку на рівні перекриття, при якому роблять улаштування зовнішньої стіни з рівною зовнішньою поверхнею, який відрізняється тим, що у простір, що утворюють по зовнішній поверхні стіни у перерізі за вертикальним розміром на товщину перекриття, горизонтальним для цегли та дрібних каменів завтовшки δn=70-130 мм, а для збірних та монолітних бетонних конструкцій - завтовшки δn=100 мм, встановлюють додатковий шар утеплювача, який перекриває стик перекриття зі стіною, підвищує приведений опір теплопередачі та температури у внутрішніх кутах стелі або підлоги та запобігає утворенню конденсату. 1 UA 80038 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
