Котел

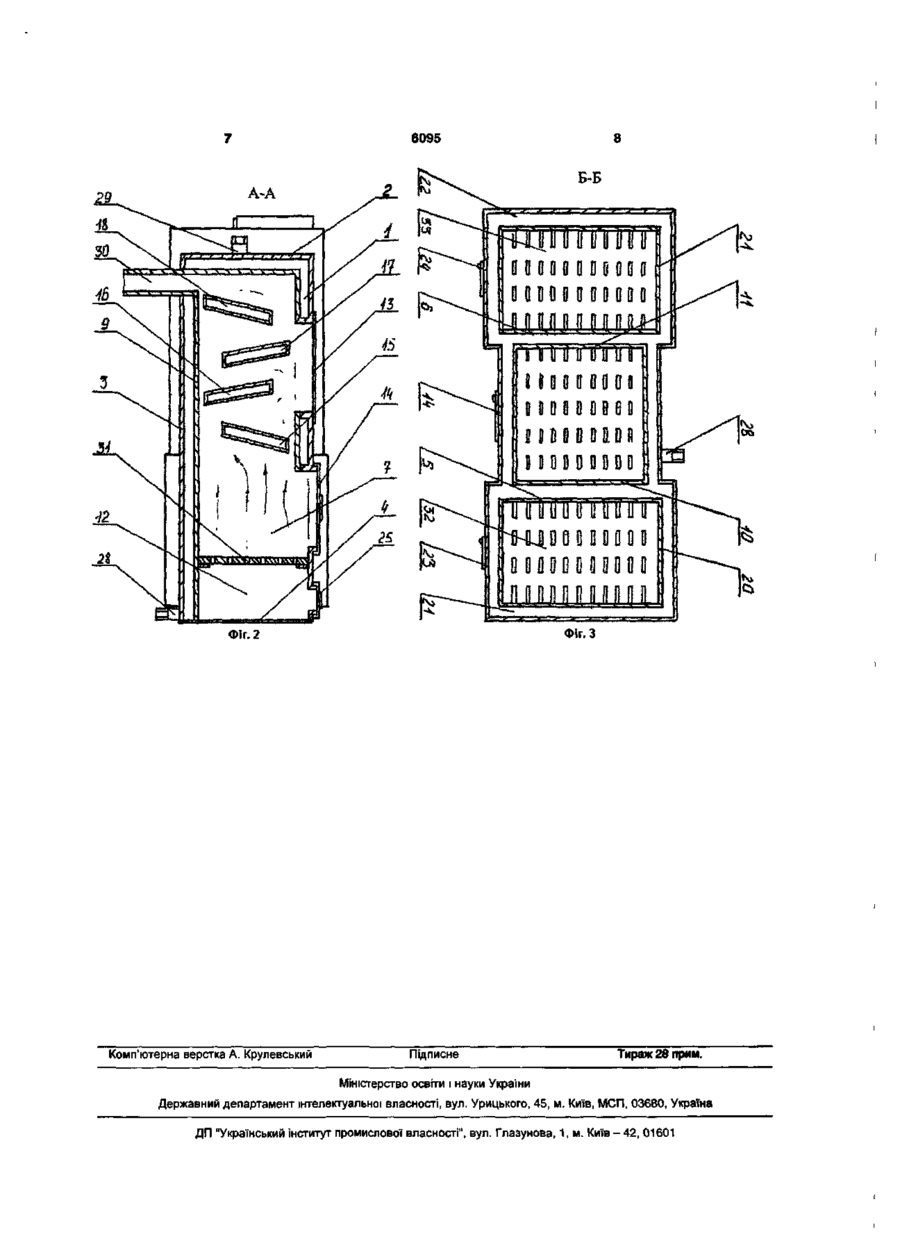

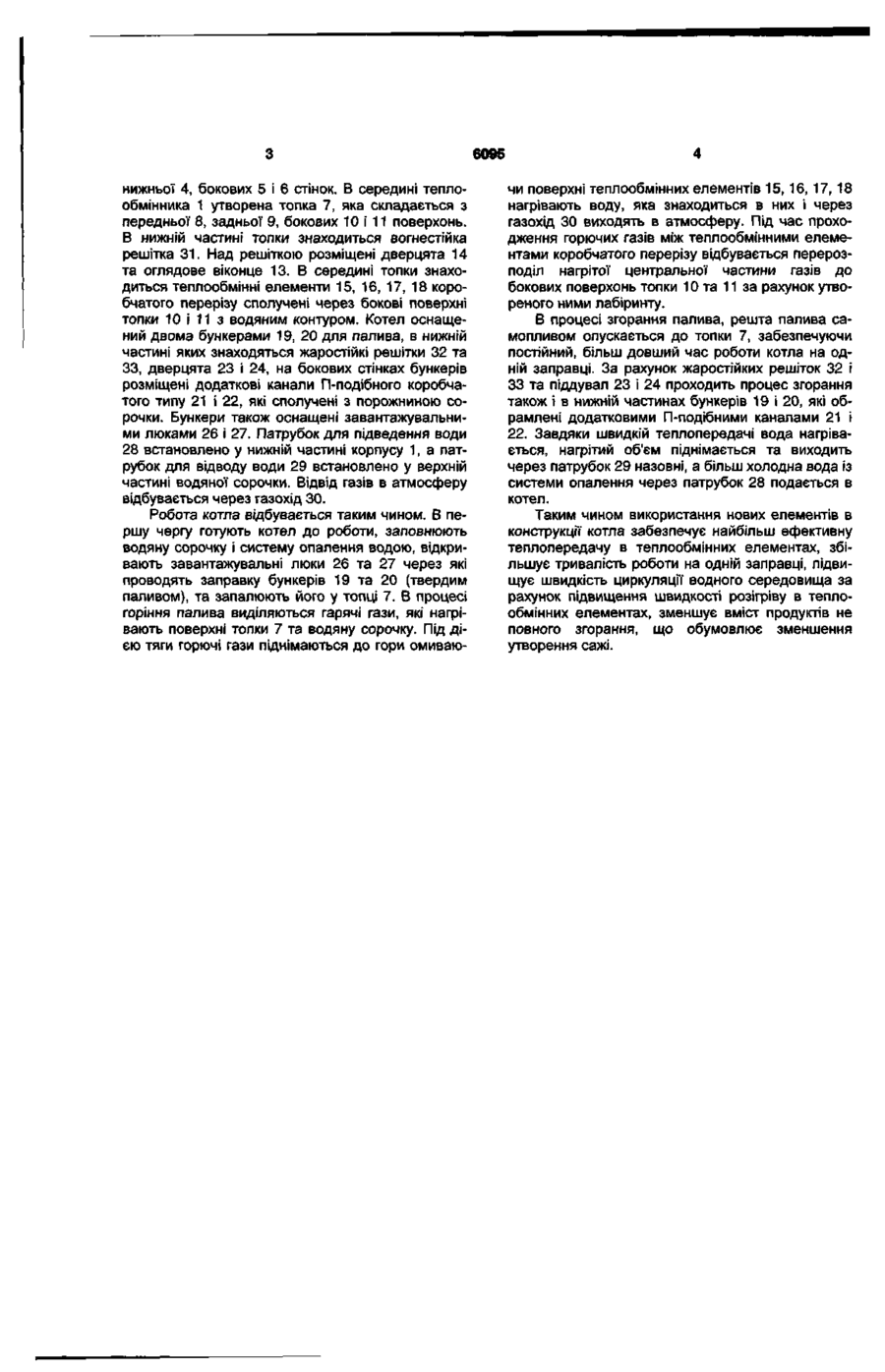

Котел, який містить корпус у вигляді водяної сорочки, що обрамляє топку і газохід, обладнаний порожнистими перегородками, які сполучені з порожниною сорочки і утворюють у газоході лабіринтовий канал, який відрізняється тим, що містить два бункери для палива (твердого), у нижній частині яких в середині знаходяться жаростійкі решітки, ззовні обрамлені бункери додатковими Пподібними каналами коробчастого типу, які сполучені з водяною сорочкою, піддувала, а у верхній частині бункерів знаходяться завантажувальні люки. Корисна модель відноситься до теплової техніки, яка працює на твердому паливі (тирса, подрібнені дрова, торф, вугілля, дрова) і може бути використана для обігріву житлових, побутових, виробничих приміщень, дозволяє використовувати опалювальний котел для обігріву теплиць, сушилок та інших приміщень. Найближчим аналогом є опалювальний котел, який містить корпус у вигляді водяної сорочки, що обрамляє топку і газохід, порожниною сорочки і утворюють в газоході лабіринтовий канал [патент UA №11108, кл. F24H 1/40, опубл. 25.12.96., Бюл. №4]. До недоліків найближчого аналога слід віднести низьку теплову ефективність роботи котла, яка обумовлена недостатньо ефективним використанням найбільш нагрітих частин горючих газів, короткочасності роботи на одній заправці. Ефективність теплообміну значно зростає за рахунок тепло відводу від металевих стінок додаткових поверхонь обігріву водяної сорочки розміщених у нижній частині котла. Корисною моделлю ставиться завдання, створення котла, конструкція якого забезпечила б високу теплову ефективність роботи, підвищила б інтенсивність теплообміну між продуктами згорання палива і теплообмінними елементами, збільшилась тривалість роботи на одній заправці (твердим паливом). Поставлене завдання досягається тим, що відомий опалювальний котел, який містить корпус у вигляді водяної сорочки, що обрамляє топку і газохід, обладнаний порожнистими перегородками, які сполучені з порожниною сорочки і утворюють у газоході лабіринтовий канал, який згідно винаходу містить два бункери для палива (твердого), у нижній частині яких в середині знаходяться жаростійкі решітки, з зовні обрамлені бункери додатковими П-подібними каналами коробчатого типу, які сполучені з водяною сорочкою та піддувала, а у верхній частині бункерів знаходяться завантажувальні люки. Впровадження двох додаткових бункерів частково вирішує проблему в постійній дозаправці котла. Розміщення в нижній частині бункерів додаткових П-подібних каналів, які сполучені з порожниною сорочки збільшують поверхні теплообміну, покращують циркуляцію, забезпечують більш ефективне використання тепла утвореного в процесі часткового згорання палива в бункерах. За допомогою піддувал можна регулювати швидкість подання повітря точно в місце згорання, що сприяє більш повному згорянню пального, зменшенню утворення сажі. Виконання пристрою для підвищення температури у вигляді жаростійких решіток розміщених у нижній частині топкової камери та додаткових бункерів забезпечує зменшення утворення продуктів не повного згорання. Перелік вище згаданих позитивних ознак дозволяє підвищити к.к.д. котла, а також зменшити утворення сажі, зменшення викиду до атмосфери токсичних речовин і з ними тепла. Суть корисної моделі пояснюється кресленнями: На Фіг.1 - загальний вигляд котла; На Фіг.2 - розріз А-А; На Фіг.З - розріз Б-Б. Котел містить корпус у вигляді водяної сорочки 1, який складається із передньої 2, задньої З, ю о> о
