Спосіб утеплення кута стіни з поглибленням з зовнішнього боку

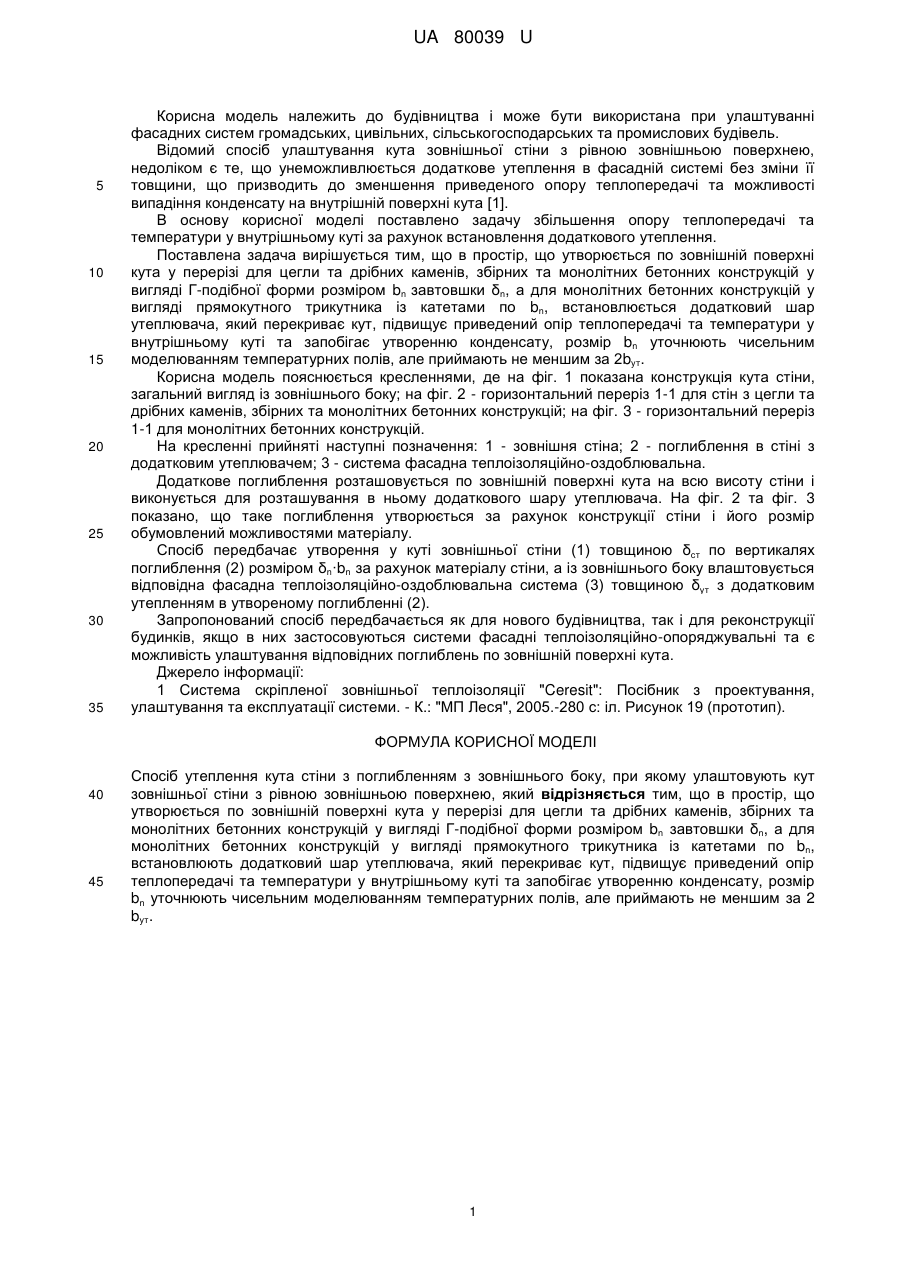

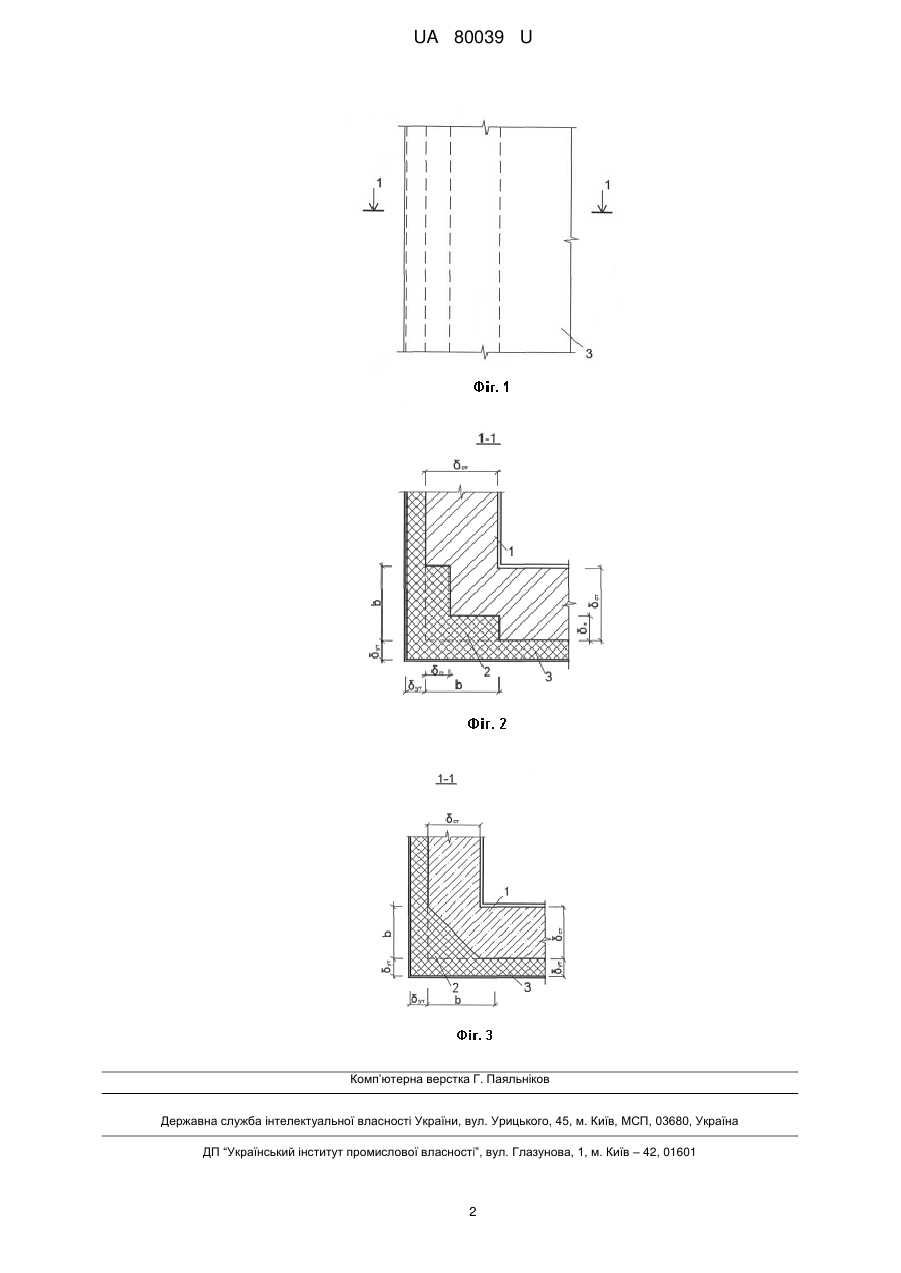

Реферат: Спосіб утеплення кута стіни з поглибленням з зовнішнього боку, при якому улаштовують кут зовнішньої стіни з рівною зовнішньою поверхнею. В простір, що утворюється по зовнішній поверхні кута у перерізі для цегли та дрібних каменів, збірних та монолітних бетонних конструкцій у вигляді Г-подібної форми розміром bn завтовшки δn, а для монолітних бетонних конструкцій у вигляді прямокутного трикутника із катетами по bn, встановлюють додатковий шар утеплювача, який перекриває кут, підвищує приведений опір теплопередачі та температури у внутрішньому куті та запобігає утворенню конденсату, розмір bn уточнюють чисельним моделюванням температурних полів, але приймають не меншим за 2bут. UA 80039 U (12) UA 80039 U UA 80039 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва і може бути використана при улаштуванні фасадних систем громадських, цивільних, сільськогосподарських та промислових будівель. Відомий спосіб улаштування кута зовнішньої стіни з рівною зовнішньою поверхнею, недоліком є те, що унеможливлюється додаткове утеплення в фасадній системі без зміни її товщини, що призводить до зменшення приведеного опору теплопередачі та можливості випадіння конденсату на внутрішній поверхні кута [1]. В основу корисної моделі поставлено задачу збільшення опору теплопередачі та температури у внутрішньому куті за рахунок встановлення додаткового утеплення. Поставлена задача вирішується тим, що в простір, що утворюється по зовнішній поверхні кута у перерізі для цегли та дрібних каменів, збірних та монолітних бетонних конструкцій у вигляді Г-подібної форми розміром bn завтовшки δn, а для монолітних бетонних конструкцій у вигляді прямокутного трикутника із катетами по bn, встановлюється додатковий шар утеплювача, який перекриває кут, підвищує приведений опір теплопередачі та температури у внутрішньому куті та запобігає утворенню конденсату, розмір bn уточнюють чисельним моделюванням температурних полів, але приймають не меншим за 2bут. Корисна модель пояснюється кресленнями, де на фіг. 1 показана конструкція кута стіни, загальний вигляд із зовнішнього боку; на фіг. 2 - горизонтальний переріз 1-1 для стін з цегли та дрібних каменів, збірних та монолітних бетонних конструкцій; на фіг. 3 - горизонтальний переріз 1-1 для монолітних бетонних конструкцій. На кресленні прийняті наступні позначення: 1 - зовнішня стіна; 2 - поглиблення в стіні з додатковим утеплювачем; 3 - система фасадна теплоізоляційно-оздоблювальна. Додаткове поглиблення розташовується по зовнішній поверхні кута на всю висоту стіни і виконується для розташування в ньому додаткового шару утеплювача. На фіг. 2 та фіг. 3 показано, що таке поглиблення утворюється за рахунок конструкції стіни і його розмір обумовлений можливостями матеріалу. Спосіб передбачає утворення у куті зовнішньої стіни (1) товщиною δст по вертикалях поглиблення (2) розміром δn·bn за рахунок матеріалу стіни, а із зовнішнього боку влаштовується відповідна фасадна теплоізоляційно-оздоблювальна система (3) товщиною δут з додатковим утепленням в утвореному поглибленні (2). Запропонований спосіб передбачається як для нового будівництва, так і для реконструкції будинків, якщо в них застосовуються системи фасадні теплоізоляційно-опоряджувальні та є можливість улаштування відповідних поглиблень по зовнішній поверхні кута. Джерело інформації: 1 Система скріпленої зовнішньої теплоізоляції "Ceresit": Посібник з проектування, улаштування та експлуатації системи. - К.: "МП Леся", 2005.-280 с: іл. Рисунок 19 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб утеплення кута стіни з поглибленням з зовнішнього боку, при якому улаштовують кут зовнішньої стіни з рівною зовнішньою поверхнею, який відрізняється тим, що в простір, що утворюється по зовнішній поверхні кута у перерізі для цегли та дрібних каменів, збірних та монолітних бетонних конструкцій у вигляді Г-подібної форми розміром bn завтовшки δn, а для монолітних бетонних конструкцій у вигляді прямокутного трикутника із катетами по bn, встановлюють додатковий шар утеплювача, який перекриває кут, підвищує приведений опір теплопередачі та температури у внутрішньому куті та запобігає утворенню конденсату, розмір bn уточнюють чисельним моделюванням температурних полів, але приймають не меншим за 2 bут. 1 UA 80039 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
