Спосіб утеплення зовнішнього огородження

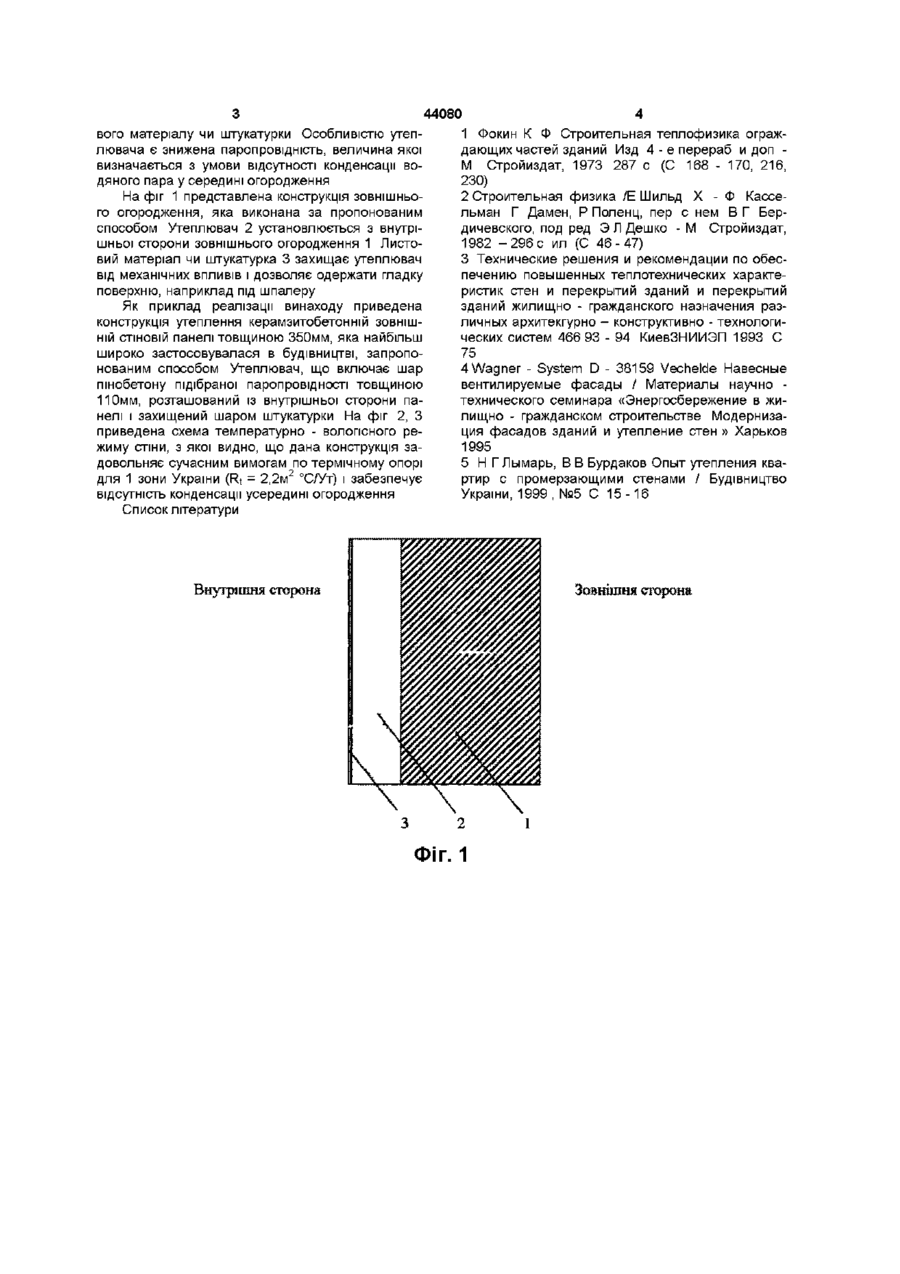

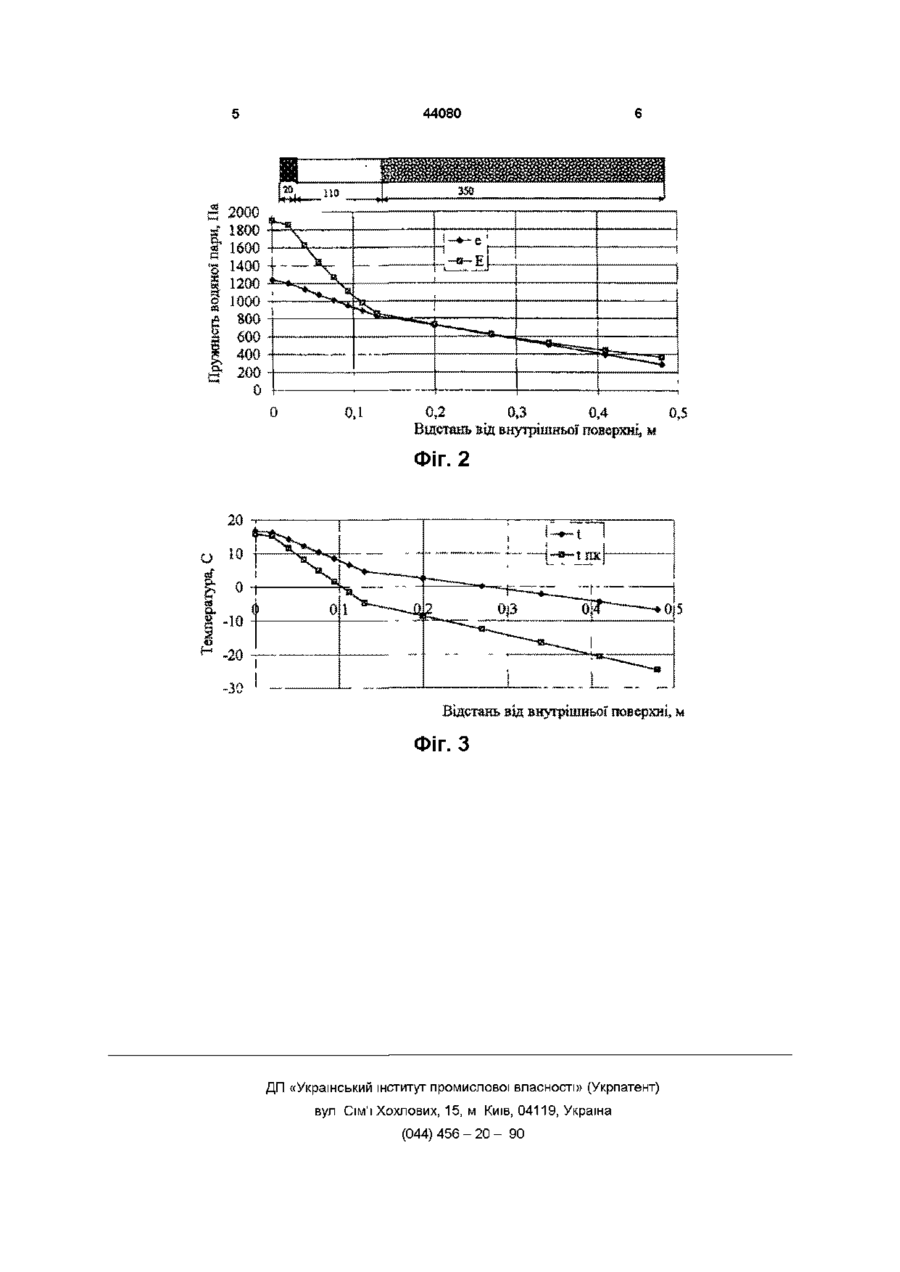

Спосіб утеплення зовнішнього огородження шляхом установлення утеплювача з внутрішньої сторони, який відрізняється тим, що утеплювач підбирається зниженої паропровідності, яка розраховується з умови відсутності конденсації водяної пари усередині огородження і захищається шаром листового матеріалу чи штукатурки Винахід відноситься до галузі будівництва і може бути використаний як при новому будівництві, так і при реконструкції Відомо спосіб утеплення зовнішнього огородження з локальним підвищенням термічного опору [1] Утеплення ЗОВНІШНІХ огороджень, наприклад, кутів ЗОВНІШНІХ стін досягається їхнім стовщенням чи установкою пілястр на ЗОВНІШНІЙ стороні (рис 50 [1]) Відомо спосіб утеплення зовнішнього огородження, що включає установку шару, що утеплює, облицюванні ЗОВНІШНІХ стін на їх несучі будівельні елементи встановлюються спеціальні конструкції з дерева чи металу для кріплення на них навісних лицювальних елементів у виді утеплювача й облицювання, між якими улаштовується вентильований прошарок Недоліком такого способу є необхідність виконання спеціальних конструкцій для кріплення на них утеплювача, перевитрата матеріалу на пристрій лицювального шару Розглянутий спосіб не можна застосувати при реконструкції існуючих будинків і споруд підвищеної поверховості, а також у будинках і спорудах що представляють історичну на ЗОВНІШНІЙ стороні [2] Відомо спосіб утеплення зовнішнього огородження, що включає установку шару, що утеплює, у виді вкладиша з пенополиуритана Як і в розглянутих аналогах шар, що утеплює, розташован із зовнішньої сторони і захищен шаром цегельної кладки [3] Недоліком такого способу є необхідність виконання поперечних діафрагм, що зв'язують захисний шар цегельної кладки з несучим, перевитрата матеріалу на пристрій захисного шару, що не є несучим, виникнення внутрішніх температурних напруг у кладці, у результаті чого може мати місце зріз діафрагм Розглянутий спосіб не можна застосовувати при реконструкції існуючих будинків і споруджень підвищеної поверховості Недоліком розглянутих аналогів є необхідність захисту шару, що утеплює, від механічних впливів, складність їхнього виконання в заводських і виробничих умовах, нереальність пристрою такого теплозахисту на вже побудованих висотних будинках, висока вартість провадження робіт Відомо спосіб утеплення навісних утеплених вентильованих фасадів «Вагнер - Систем» [4] При чи художню ЦІННІСТЬ Найбільш близьким по технічній сутності є спосіб утеплення зовнішнього огородження з внутрішньої сторони [5] Спосіб включає використання по розробці КиевЗНИИЭП як утеплювача пенополістирола заданої товщини, його кріплення до стіни металевою сіткою за допомогою дюбелів і наступного оштукатурювання По модифікації способу ОАО "Южстальмонтаж" попередньо на пенополістирол наноситься розчин, висушується і потім кріпиться з внутрішньої сторони до стіни за допомогою шурупів Недоліком цього способу є відсутність гарантії виникнення конденсації водяного пара в СТІНІ Ставиться завдання створення способу внутрішнього утеплення зовнішнього огородження, який можна застосувати в заводських умовах, при зведенні об'єктів і при утепленні існуючих будинків і споруд Поставлене завдання вирішується шляхом установки спеціального утеплювача на внутрішній поверхні огородження і його захисту шаром листо О 00 о 44080 вого матеріалу чи штукатурки Особливістю утеплювача є знижена паропровідність, величина якої визначається з умови відсутності конденсації водяного пара у середині огородження На фіг 1 представлена конструкція зовнішнього огородження, яка виконана за пропонованим способом Утеплювач 2 установлюється з внутрішньої сторони зовнішнього огородження 1 Листовий матеріал чи штукатурка 3 захищає утеплювач від механічних впливів і дозволяє одержати гладку поверхню, наприклад під шпалеру Як приклад реалізації винаходу приведена конструкція утеплення керамзитобетонній ЗОВНІШНІЙ СТІНОВІЙ панелі товщиною 350мм, яка найбільш широко застосовувалася в будівництві, запропонованим способом Утеплювач, що включає шар пінобетону підібраної паропровідності товщиною 110мм, розташований із внутрішньої сторони панелі і захищений шаром штукатурки На фіг 2, З приведена схема температурно - волопсного режиму стіни, з якої видно, що дана конструкція задовольняє сучасним вимогам по термічному опорі для 1 зони України (Rt = 2,2м2 °С/Ут) і забезпечує відсутність конденсації усередині огородження Список літератури Внутрішня сторона 1 Фокин К Ф Строительная теплофизика ограждающих частей зданий Изд 4 - е перераб и доп М Стройиздат, 1973 287 с (С 168 - 170, 216, 230) 2 Строительная физика /Е Шильд X - Ф Кассельман Г Дамен, Р Поленц, пер с нем В Г Бердичевского, под ред ЭЛДешко - М Стройиздат, 1982 - 2 9 6 с ил (С 46-47) 3 Технические решения и рекомендации по обеспечению повышенных теплотехнических характеристик стен и перекрытий зданий и перекрытий зданий жилищно - гражданского назначения различных архитекгурно - конструктивно - технологических систем 466 93 - 94 КиевЗНИИЭП 1993 С 75 4 Wagner - System D - 38159 Vechelde Навесные вентилируемые фасады / Материалы научно технического семинара «Энергосбережение в жилищно - гражданском строительстве Модернизация фасадов зданий и утепление стен » Харьков 1995 5 Н Г Лымарь, В В Бурдаков Опыт утепления квартир с промерзающими стенами / Будівництво України, 1999, №5 С 15-16 Зовнішня сторона 44080 S 2000 a 1800 | 1600 • 1200 5 1400 I 1 1000 ЕЙ 800 I 600 £ 400 a 200 0,1 0,2 0,3 0,4 0,5 Вщстань від внутрішньої поверхні, ы Фіг. 2 о Відстань від внутрішньої поверхні, м Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
