Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді одиночного арочного елемента

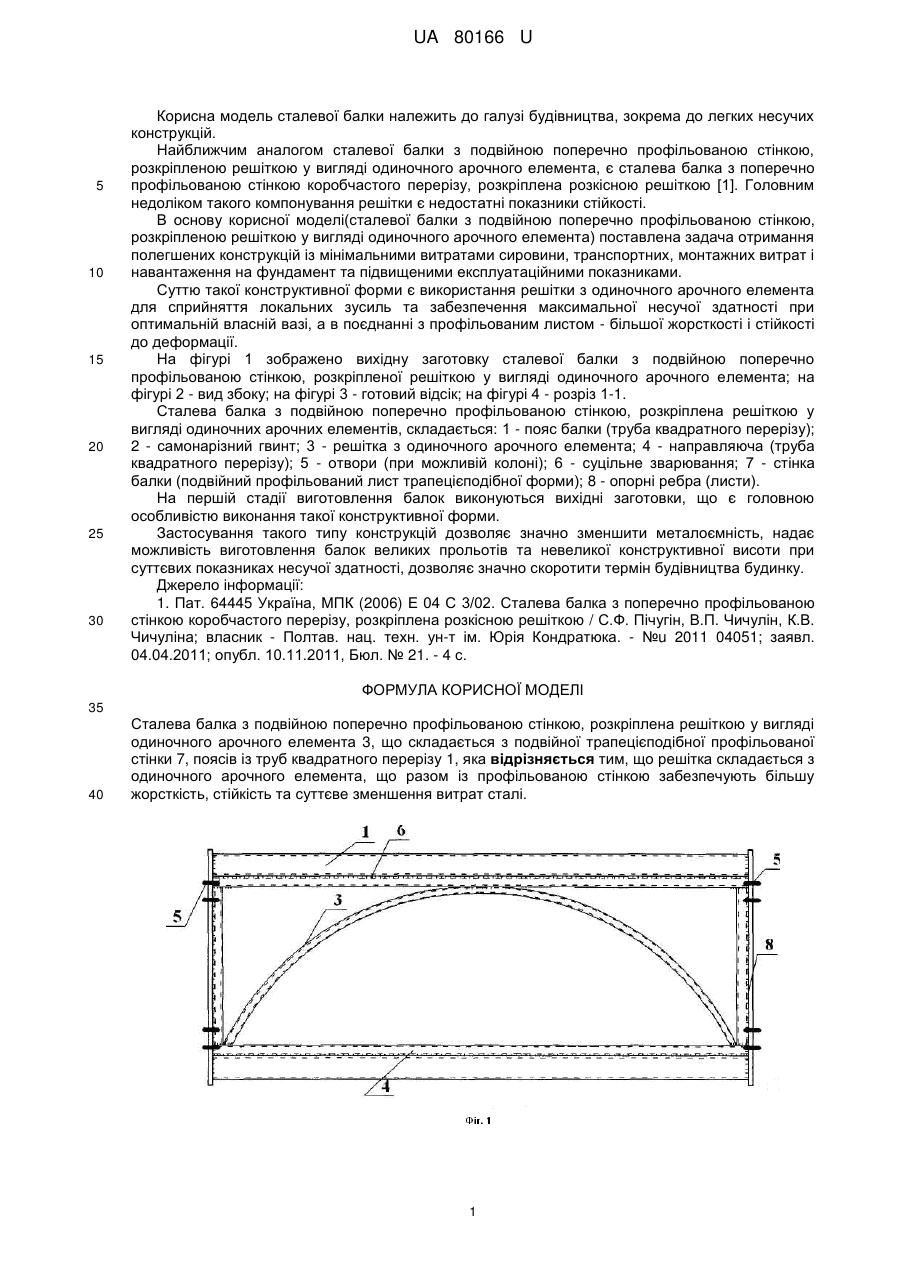

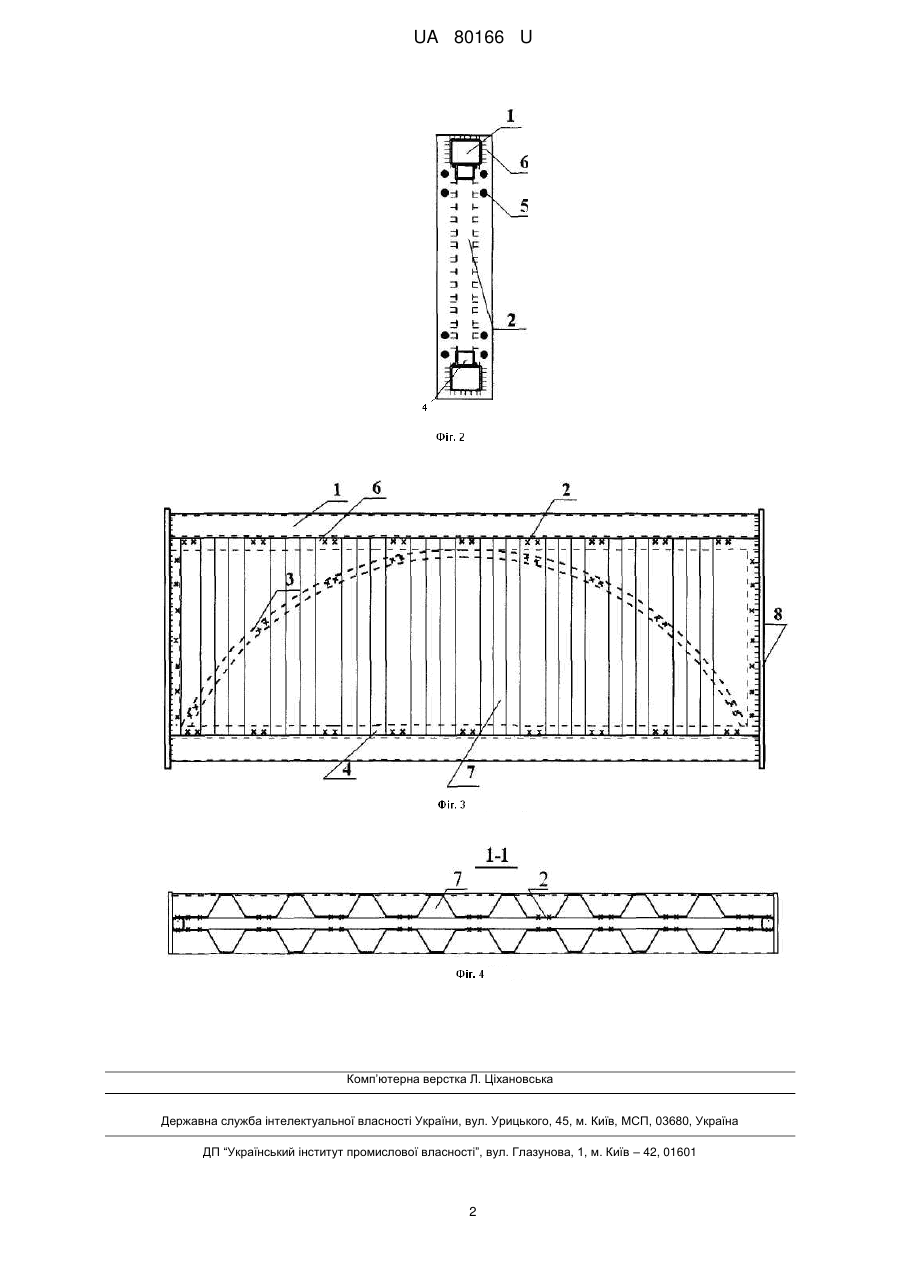

Реферат: Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді одиночного арочного елемента, що складається з подвійної трапецієподібної профільованої стінки, поясів із труб квадратного перерізу. Решітка складається з одиночного арочного елемента, що разом із профільованою стінкою забезпечують більшу жорсткість, стійкість та суттєве зменшення витрат сталі. UA 80166 U (54) СТАЛЕВА БАЛКА З ПОДВІЙНОЮ ПОПЕРЕЧНО ПРОФІЛЬОВАНОЮ СТІНКОЮ, РОЗКРІПЛЕНА РЕШІТКОЮ У ВИГЛЯДІ ОДИНОЧНОГО АРОЧНОГО ЕЛЕМЕНТА UA 80166 U UA 80166 U 5 10 15 20 25 30 Корисна модель сталевої балки належить до галузі будівництва, зокрема до легких несучих конструкцій. Найближчим аналогом сталевої балки з подвійною поперечно профільованою стінкою, розкріпленою решіткою у вигляді одиночного арочного елемента, є сталева балка з поперечно профільованою стінкою коробчастого перерізу, розкріплена розкісною решіткою [1]. Головним недоліком такого компонування решітки є недостатні показники стійкості. В основу корисної моделі(сталевої балки з подвійною поперечно профільованою стінкою, розкріпленою решіткою у вигляді одиночного арочного елемента) поставлена задача отримання полегшених конструкцій із мінімальними витратами сировини, транспортних, монтажних витрат і навантаження на фундамент та підвищеними експлуатаційними показниками. Суттю такої конструктивної форми є використання решітки з одиночного арочного елемента для сприйняття локальних зусиль та забезпечення максимальної несучої здатності при оптимальній власній вазі, а в поєднанні з профільованим листом - більшої жорсткості і стійкості до деформації. На фігурі 1 зображено вихідну заготовку сталевої балки з подвійною поперечно профільованою стінкою, розкріпленої решіткою у вигляді одиночного арочного елемента; на фігурі 2 - вид збоку; на фігурі 3 - готовий відсік; на фігурі 4 - розріз 1-1. Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді одиночних арочних елементів, складається: 1 - пояс балки (труба квадратного перерізу); 2 - самонарізний гвинт; 3 - решітка з одиночного арочного елемента; 4 - направляюча (труба квадратного перерізу); 5 - отвори (при можливій колоні); 6 - суцільне зварювання; 7 - стінка балки (подвійний профільований лист трапецієподібної форми); 8 - опорні ребра (листи). На першій стадії виготовлення балок виконуються вихідні заготовки, що є головною особливістю виконання такої конструктивної форми. Застосування такого типу конструкцій дозволяє значно зменшити металоємність, надає можливість виготовлення балок великих прольотів та невеликої конструктивної висоти при суттєвих показниках несучої здатності, дозволяє значно скоротити термін будівництва будинку. Джерело інформації: 1. Пат. 64445 Україна, МПК (2006) Ε 04 С 3/02. Сталева балка з поперечно профільованою стінкою коробчастого перерізу, розкріплена розкісною решіткою / С.Ф. Пічугін, В.П. Чичулін, К.В. Чичуліна; власник - Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - №u 2011 04051; заявл. 04.04.2011; опубл. 10.11.2011, Бюл. № 21. - 4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді одиночного арочного елемента 3, що складається з подвійної трапецієподібної профільованої стінки 7, поясів із труб квадратного перерізу 1, яка відрізняється тим, що решітка складається з одиночного арочного елемента, що разом із профільованою стінкою забезпечують більшу жорсткість, стійкість та суттєве зменшення витрат сталі. 1 UA 80166 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
