Пристрій для формування езофаго-езофаго анастомозу

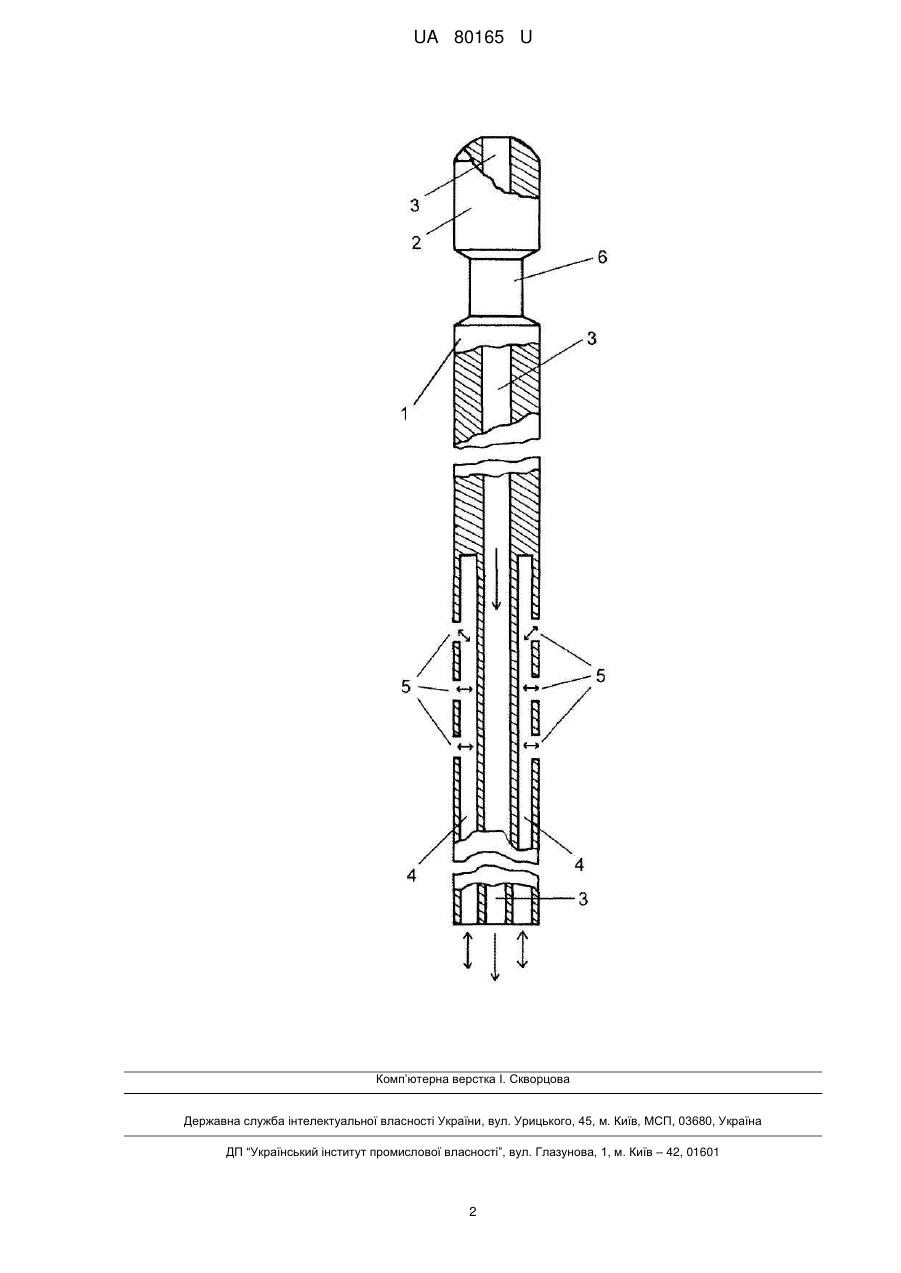

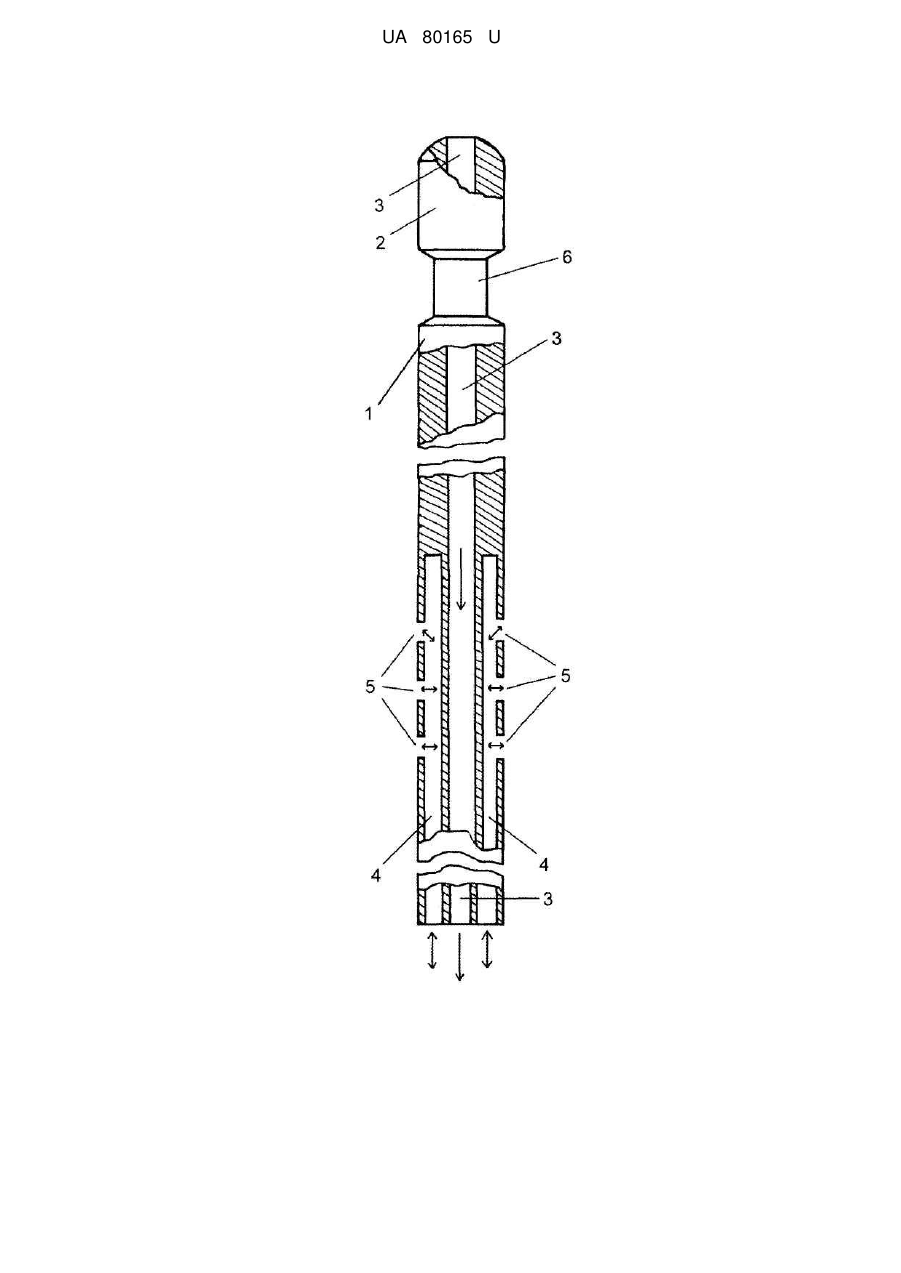

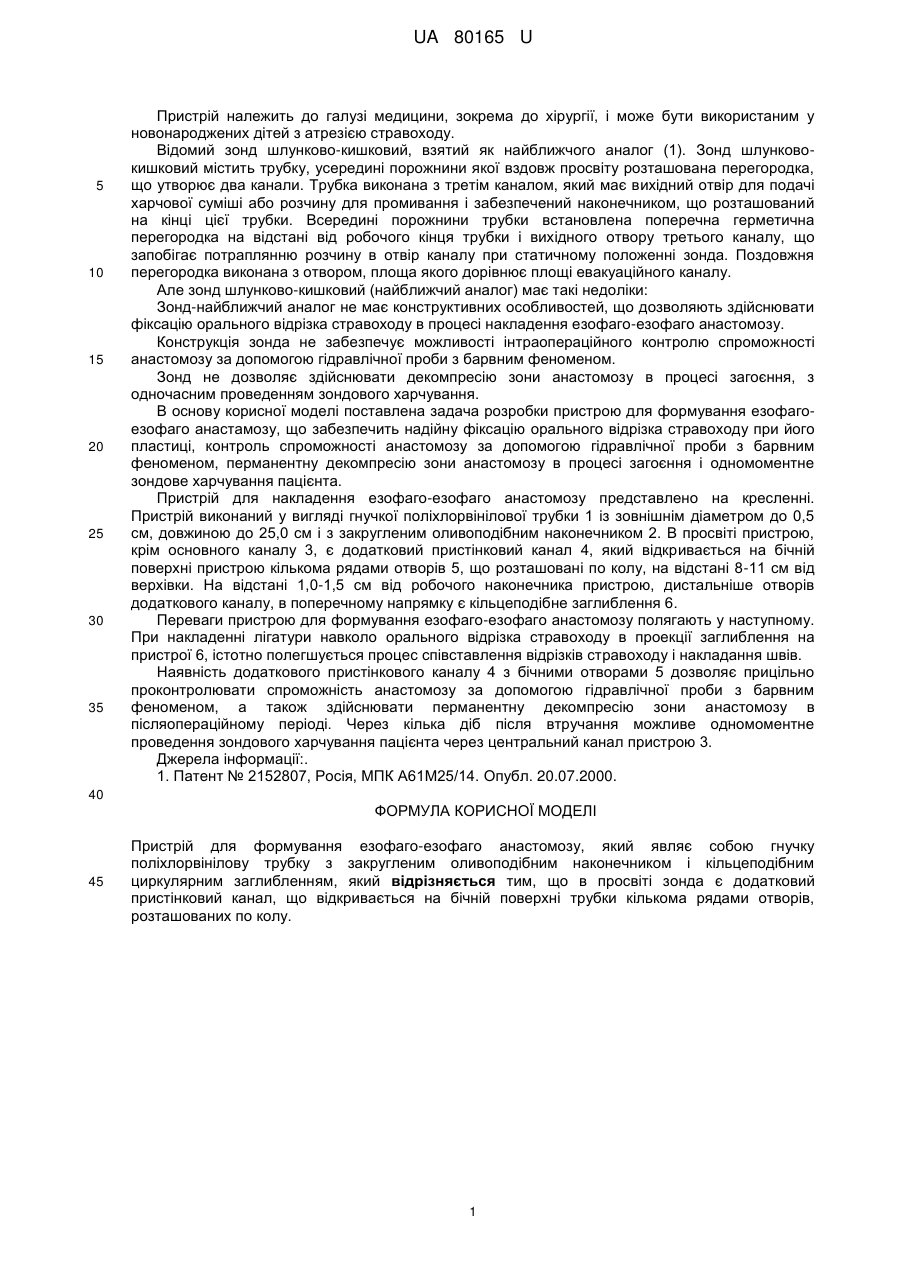

Реферат: Пристрій для формування езофаго-езофаго анастомозу являє собою гнучку поліхлорвінілову трубку з закругленим оливоподібним наконечником і кільцеподібним циркулярним заглибленням. В просвіті зонда є додатковий пристінковий канал, що відкривається на бічній поверхні трубки кількома рядами отворів, розташованих по колу. UA 80165 U (54) ПРИСТРІЙ ДЛЯ ФОРМУВАННЯ ЕЗОФАГО-ЕЗОФАГО АНАСТОМОЗУ UA 80165 U UA 80165 U 5 10 15 20 25 30 35 Пристрій належить до галузі медицини, зокрема до хірургії, і може бути використаним у новонароджених дітей з атрезією стравоходу. Відомий зонд шлунково-кишковий, взятий як найближчого аналог (1). Зонд шлунковокишковий містить трубку, усередині порожнини якої вздовж просвіту розташована перегородка, що утворює два канали. Трубка виконана з третім каналом, який має вихідний отвір для подачі харчової суміші або розчину для промивання і забезпечений наконечником, що розташований на кінці цієї трубки. Всередині порожнини трубки встановлена поперечна герметична перегородка на відстані від робочого кінця трубки і вихідного отвору третього каналу, що запобігає потраплянню розчину в отвір каналу при статичному положенні зонда. Поздовжня перегородка виконана з отвором, площа якого дорівнює площі евакуаційного каналу. Але зонд шлунково-кишковий (найближчий аналог) має такі недоліки: Зонд-найближчий аналог не має конструктивних особливостей, що дозволяють здійснювати фіксацію орального відрізка стравоходу в процесі накладення езофаго-езофаго анастомозу. Конструкція зонда не забезпечує можливості інтраопераційного контролю спроможності анастомозу за допомогою гідравлічної проби з барвним феноменом. Зонд не дозволяє здійснювати декомпресію зони анастомозу в процесі загоєння, з одночасним проведенням зондового харчування. В основу корисної моделі поставлена задача розробки пристрою для формування езофагоезофаго анастамозу, що забезпечить надійну фіксацію орального відрізка стравоходу при його пластиці, контроль спроможності анастомозу за допомогою гідравлічної проби з барвним феноменом, перманентну декомпресію зони анастомозу в процесі загоєння і одномоментне зондове харчування пацієнта. Пристрій для накладення езофаго-езофаго анастомозу представлено на кресленні. Пристрій виконаний у вигляді гнучкої поліхлорвінілової трубки 1 із зовнішнім діаметром до 0,5 см, довжиною до 25,0 см і з закругленим оливоподібним наконечником 2. В просвіті пристрою, крім основного каналу 3, є додатковий пристінковий канал 4, який відкривається на бічній поверхні пристрою кількома рядами отворів 5, що розташовані по колу, на відстані 8-11 см від верхівки. На відстані 1,0-1,5 см від робочого наконечника пристрою, дистальніше отворів додаткового каналу, в поперечному напрямку є кільцеподібне заглиблення 6. Переваги пристрою для формування езофаго-езофаго анастомозу полягають у наступному. При накладенні лігатури навколо орального відрізка стравоходу в проекції заглиблення на пристрої 6, істотно полегшується процес співставлення відрізків стравоходу і накладання швів. Наявність додаткового пристінкового каналу 4 з бічними отворами 5 дозволяє прицільно проконтролювати спроможність анастомозу за допомогою гідравлічної проби з барвним феноменом, а також здійснювати перманентну декомпресію зони анастомозу в післяопераційному періоді. Через кілька діб після втручання можливе одномоментне проведення зондового харчування пацієнта через центральний канал пристрою 3. Джерела інформації:. 1. Патент № 2152807, Росія, МПК А61М25/14. Опубл. 20.07.2000. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для формування езофаго-езофаго анастомозу, який являє собою гнучку поліхлорвінілову трубку з закругленим оливоподібним наконечником і кільцеподібним циркулярним заглибленням, який відрізняється тим, що в просвіті зонда є додатковий пристінковий канал, що відкривається на бічній поверхні трубки кількома рядами отворів, розташованих по колу. 1 UA 80165 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
