Електроакустичний перетворювач

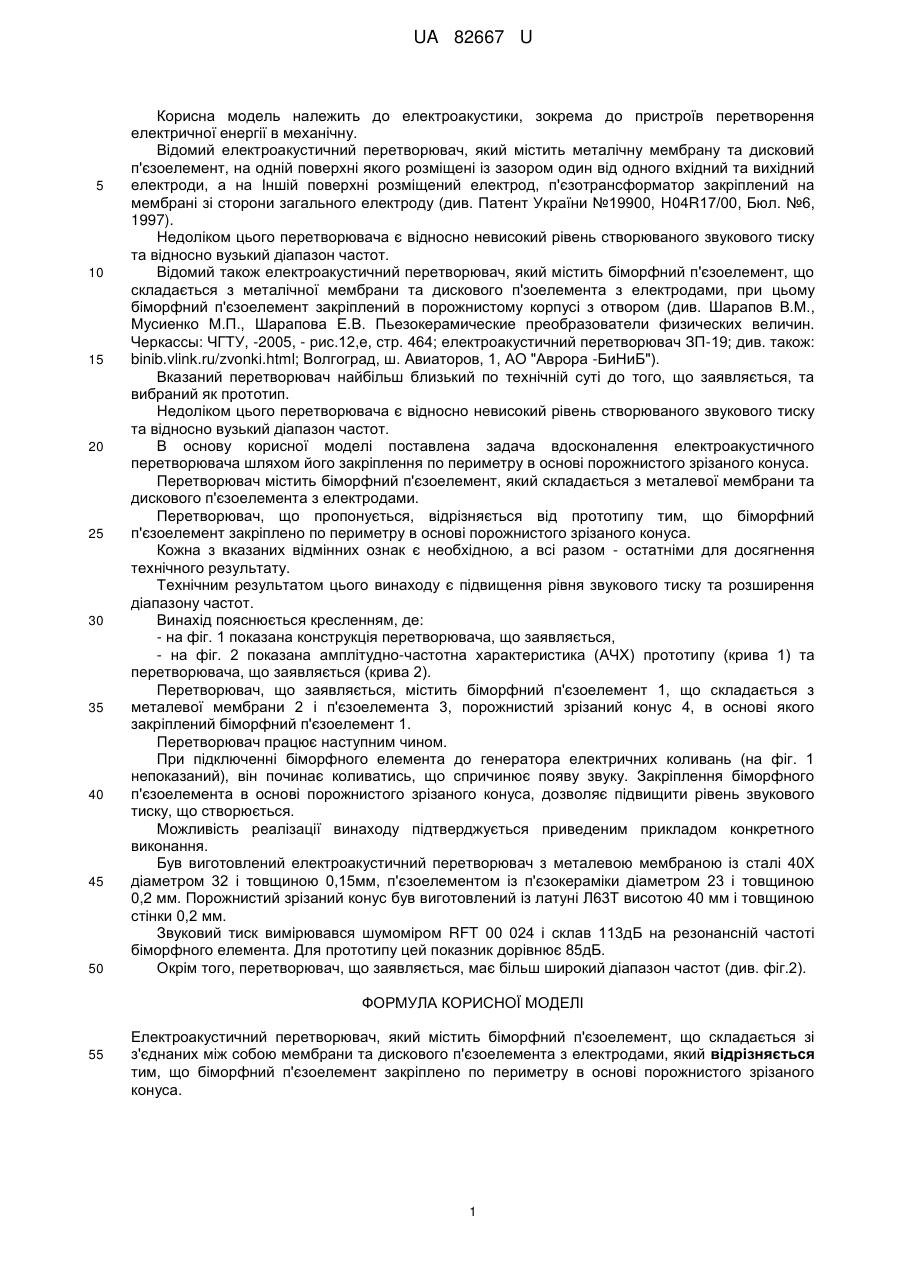

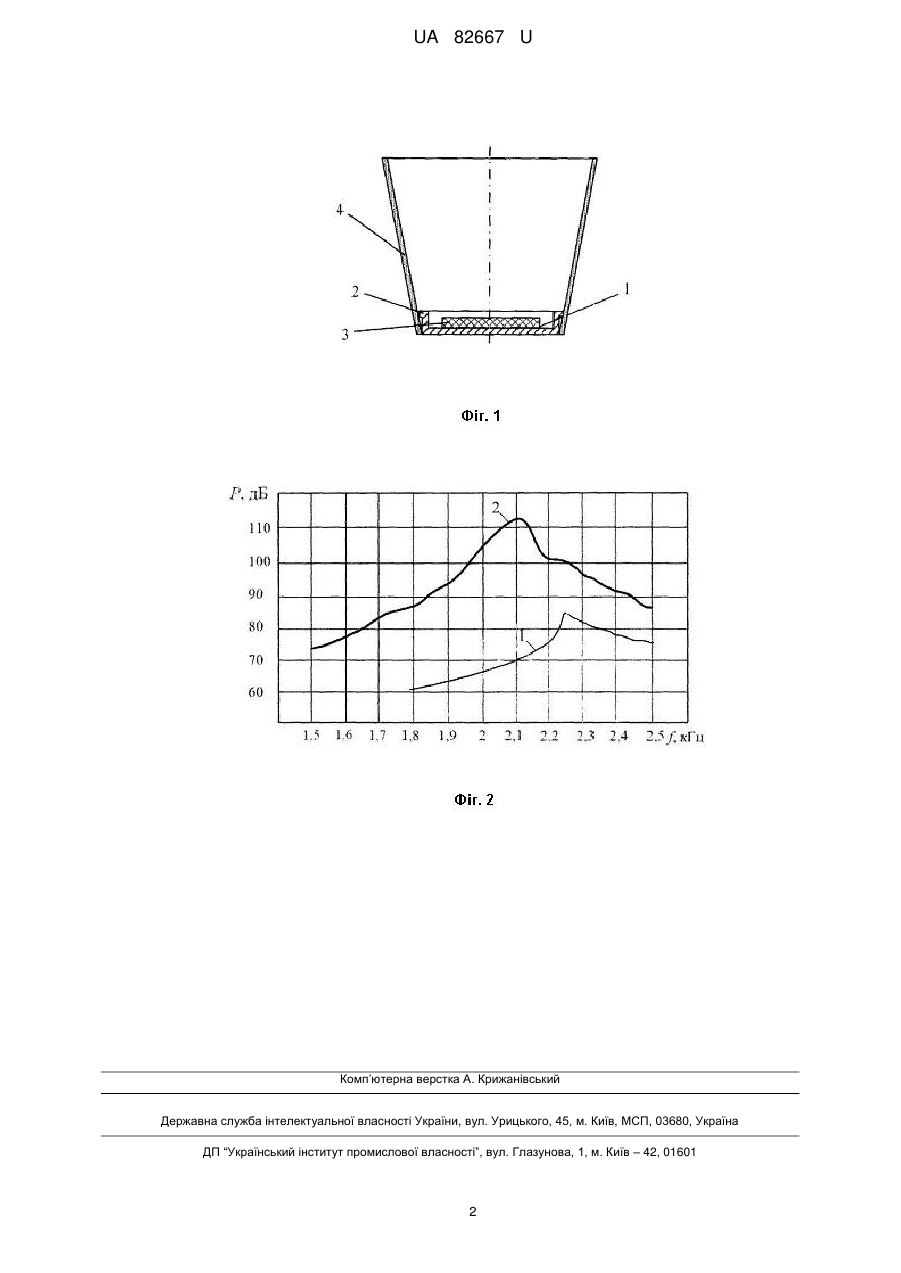

Реферат: UA 82667 U UA 82667 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить металічну мембрану та дисковий п'єзоелемент, на одній поверхні якого розміщені із зазором один від одного вхідний та вихідний електроди, а на Іншій поверхні розміщений електрод, п'єзотрансформатор закріплений на мембрані зі сторони загального електроду (див. Патент України №19900, H04R17/00, Бюл. №6, 1997). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску та відносно вузький діапазон частот. Відомий також електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з металічної мембрани та дискового п'зоелемента з електродами, при цьому біморфний п'єзоелемент закріплений в порожнистому корпусі з отвором (див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезокерамические преобразователи физических величин. Черкассы: ЧГТУ, -2005, - рис.12,е, стр. 464; електроакустичний перетворювач ЗП-19; див. також: binib.vlink.ru/zvonki.html; Волгоград, ш. Авиаторов, 1, АО "Аврора -БиНиБ"). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску та відносно вузький діапазон частот. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом його закріплення по периметру в основі порожнистого зрізаного конуса. Перетворювач містить біморфний п'єзоелемент, який складається з металевої мембрани та дискового п'єзоелемента з електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що біморфний п'єзоелемент закріплено по периметру в основі порожнистого зрізаного конуса. Кожна з вказаних відмінних ознак є необхідною, а всі разом - остатніми для досягнення технічного результату. Технічним результатом цього винаходу є підвищення рівня звукового тиску та розширення діапазону частот. Винахід пояснюється кресленням, де: - на фіг. 1 показана конструкція перетворювача, що заявляється, - на фіг. 2 показана амплітудно-частотна характеристика (АЧХ) прототипу (крива 1) та перетворювача, що заявляється (крива 2). Перетворювач, що заявляється, містить біморфний п'єзоелемент 1, що складається з металевої мембрани 2 і п'єзоелемента 3, порожнистий зрізаний конус 4, в основі якого закріплений біморфний п'єзоелемент 1. Перетворювач працює наступним чином. При підключенні біморфного елемента до генератора електричних коливань (на фіг. 1 непоказаний), він починає коливатись, що спричинює появу звуку. Закріплення біморфного п'єзоелемента в основі порожнистого зрізаного конуса, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з металевою мембраною із сталі 40Х діаметром 32 і товщиною 0,15мм, п'єзоелементом із п'єзокераміки діаметром 23 і товщиною 0,2 мм. Порожнистий зрізаний конус був виготовлений із латуні Л63Т висотою 40 мм і товщиною стінки 0,2 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 113дБ на резонансній частоті біморфного елемента. Для прототипу цей показник дорівнює 85дБ. Окрім того, перетворювач, що заявляється, має більш широкий діапазон частот (див. фіг.2). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, який відрізняється тим, що біморфний п'єзоелемент закріплено по периметру в основі порожнистого зрізаного конуса. 1 UA 82667 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
