Система повернення робочого розчину у камерних обприскувачах

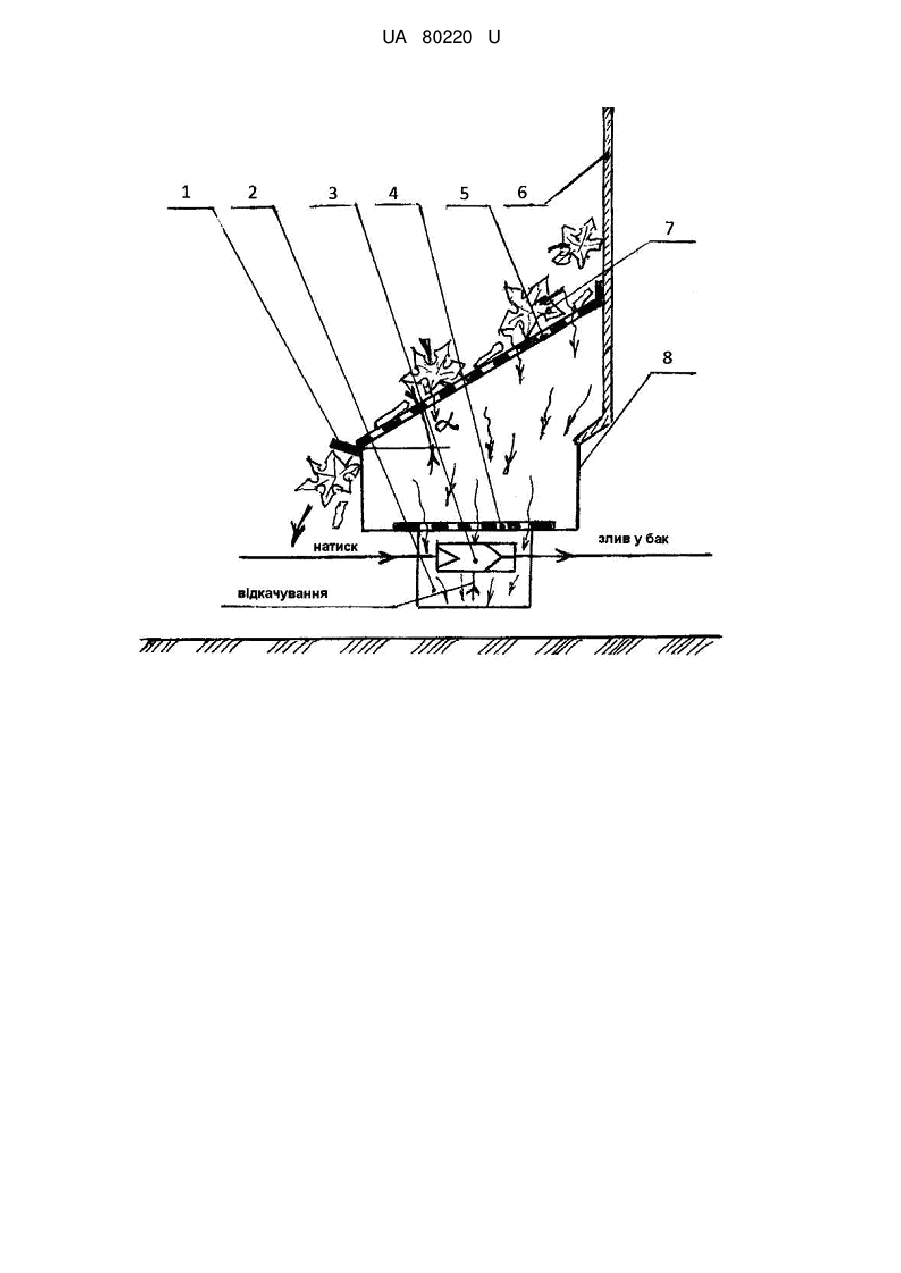

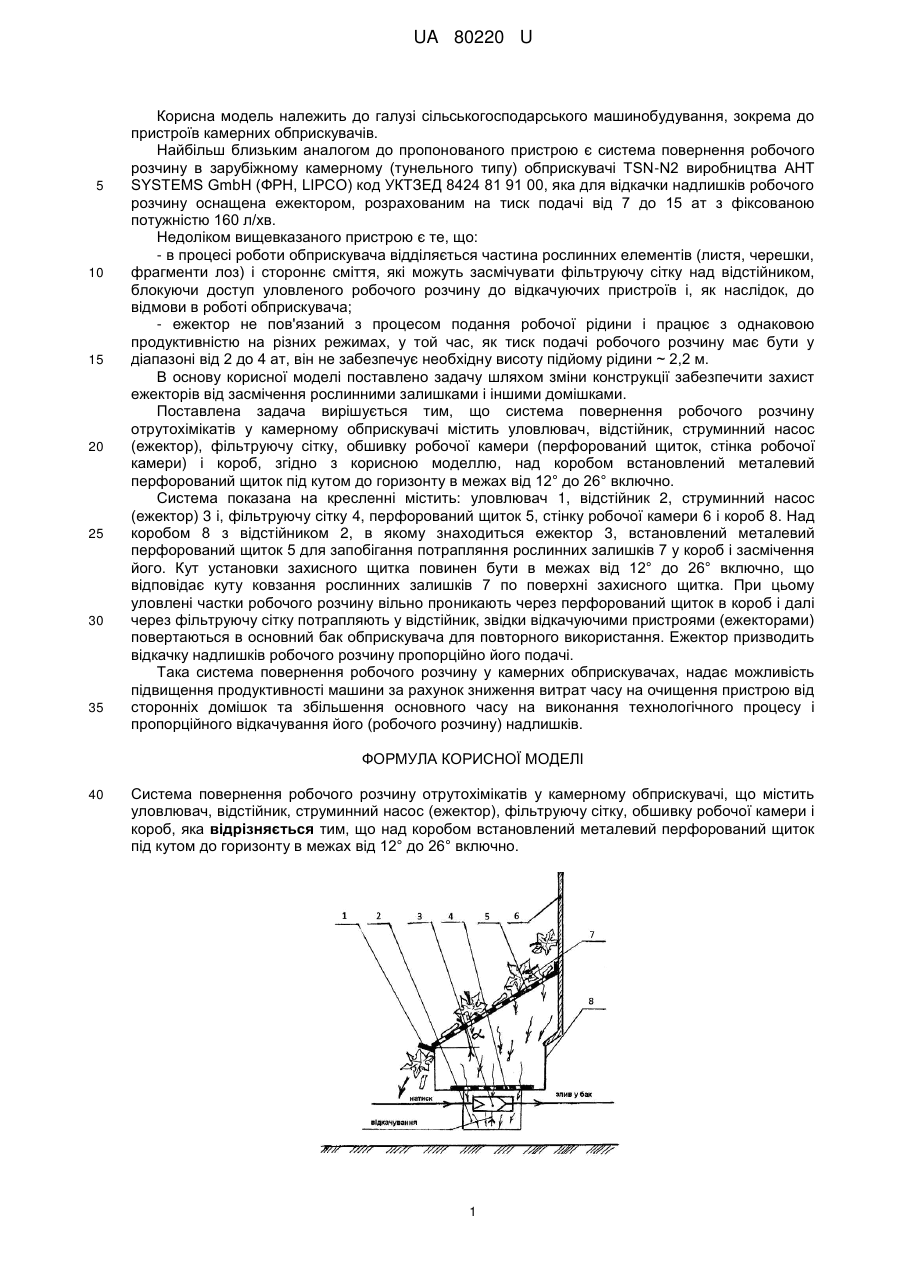

Реферат: Система повернення робочого розчину отрутохімікатів у камерному обприскувачі містить уловлювач, відстійник, ежектор, фільтруючу сітку, обшивку робочої камери і короб, над яким встановлений металевий перфорований щиток. UA 80220 U (54) СИСТЕМА ПОВЕРНЕННЯ РОБОЧОГО РОЗЧИНУ У КАМЕРНИХ ОБПРИСКУВАЧАХ UA 80220 U UA 80220 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв камерних обприскувачів. Найбільш близьким аналогом до пропонованого пристрою є система повернення робочого розчину в зарубіжному камерному (тунельного типу) обприскувачі TSN-N2 виробництва АНТ SYSTEMS GmbH (ФРН, LIPCO) код УКТЗЕД 8424 81 91 00, яка для відкачки надлишків робочого розчину оснащена ежектором, розрахованим на тиск подачі від 7 до 15 ат з фіксованою потужністю 160 л/хв. Недоліком вищевказаного пристрою є те, що: - в процесі роботи обприскувача відділяється частина рослинних елементів (листя, черешки, фрагменти лоз) і стороннє сміття, які можуть засмічувати фільтруючу сітку над відстійником, блокуючи доступ уловленого робочого розчину до відкачуючих пристроїв і, як наслідок, до відмови в роботі обприскувача; - ежектор не пов'язаний з процесом подання робочої рідини і працює з однаковою продуктивністю на різних режимах, у той час, як тиск подачі робочого розчину має бути у діапазоні від 2 до 4 ат, він не забезпечує необхідну висоту підйому рідини ~ 2,2 м. В основу корисної моделі поставлено задачу шляхом зміни конструкції забезпечити захист ежекторів від засмічення рослинними залишками і іншими домішками. Поставлена задача вирішується тим, що система повернення робочого розчину отрутохімікатів у камерному обприскувачі містить уловлювач, відстійник, струминний насос (ежектор), фільтруючу сітку, обшивку робочої камери (перфорований щиток, стінка робочої камери) і короб, згідно з корисною моделлю, над коробом встановлений металевий перфорований щиток під кутом до горизонту в межах від 12° до 26° включно. Система показана на кресленні містить: уловлювач 1, відстійник 2, струминний насос (ежектор) 3 і, фільтруючу сітку 4, перфорований щиток 5, стінку робочої камери 6 і короб 8. Над коробом 8 з відстійником 2, в якому знаходиться ежектор 3, встановлений металевий перфорований щиток 5 для запобігання потрапляння рослинних залишків 7 у короб і засмічення його. Кут установки захисного щитка повинен бути в межах від 12° до 26° включно, що відповідає куту ковзання рослинних залишків 7 по поверхні захисного щитка. При цьому уловлені частки робочого розчину вільно проникають через перфорований щиток в короб і далі через фільтруючу сітку потрапляють у відстійник, звідки відкачуючими пристроями (ежекторами) повертаються в основний бак обприскувача для повторного використання. Ежектор призводить відкачку надлишків робочого розчину пропорційно його подачі. Така система повернення робочого розчину у камерних обприскувачах, надає можливість підвищення продуктивності машини за рахунок зниження витрат часу на очищення пристрою від сторонніх домішок та збільшення основного часу на виконання технологічного процесу і пропорційного відкачування його (робочого розчину) надлишків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Система повернення робочого розчину отрутохімікатів у камерному обприскувачі, що містить уловлювач, відстійник, струминний насос (ежектор), фільтруючу сітку, обшивку робочої камери і короб, яка відрізняється тим, що над коробом встановлений металевий перфорований щиток під кутом до горизонту в межах від 12° до 26° включно. 1 UA 80220 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
