Ролик конвеєрний

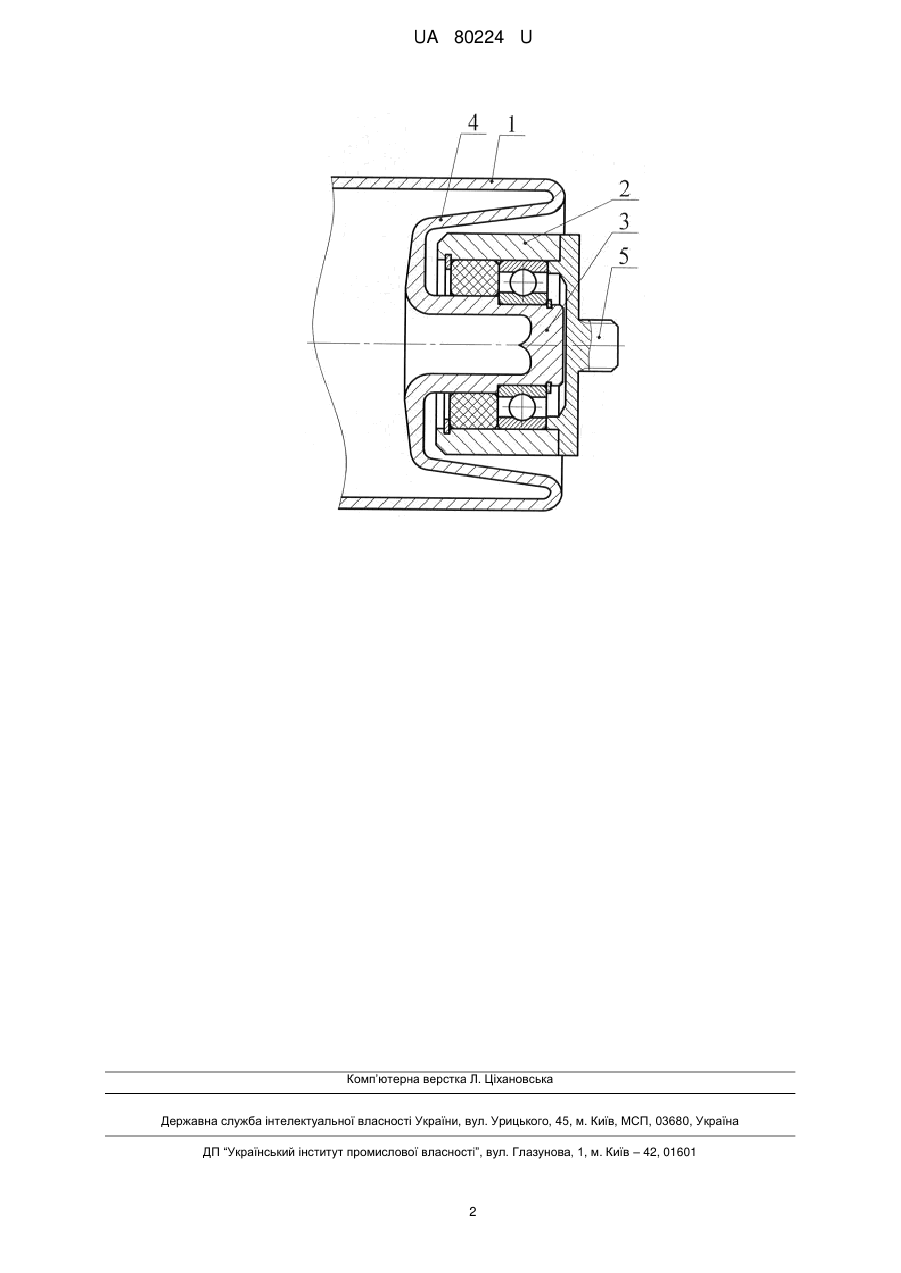

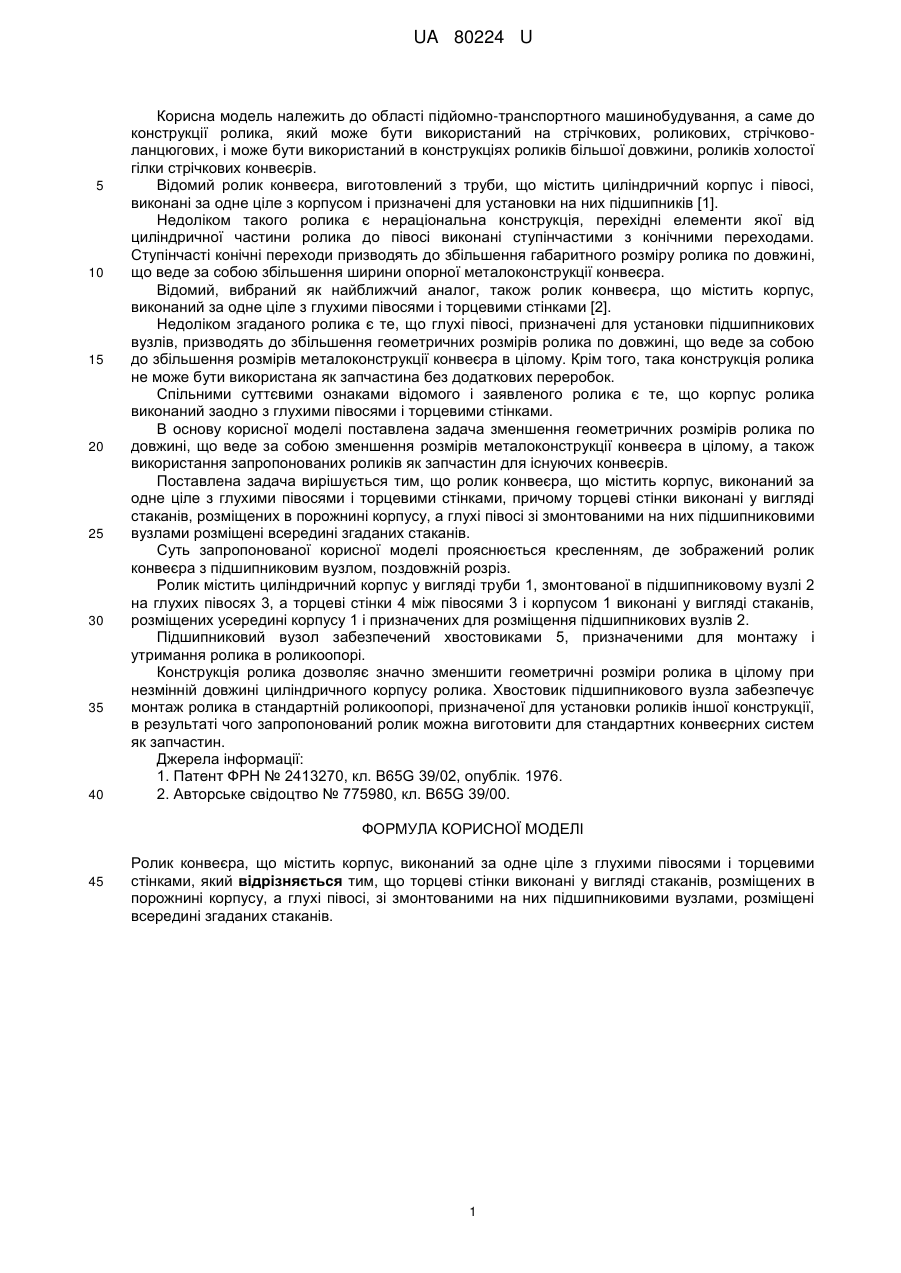

Реферат: UA 80224 U UA 80224 U 5 10 15 20 25 30 35 40 Корисна модель належить до області підйомно-транспортного машинобудування, а саме до конструкції ролика, який може бути використаний на стрічкових, роликових, стрічковоланцюгових, і може бути використаний в конструкціях роликів більшої довжини, роликів холостої гілки стрічкових конвеєрів. Відомий ролик конвеєра, виготовлений з труби, що містить циліндричний корпус і півосі, виконані за одне ціле з корпусом і призначені для установки на них підшипників [1]. Недоліком такого ролика є нераціональна конструкція, перехідні елементи якої від циліндричної частини ролика до півосі виконані ступінчастими з конічними переходами. Ступінчасті конічні переходи призводять до збільшення габаритного розміру ролика по довжині, що веде за собою збільшення ширини опорної металоконструкції конвеєра. Відомий, вибраний як найближчий аналог, також ролик конвеєра, що містить корпус, виконаний за одне ціле з глухими півосями і торцевими стінками [2]. Недоліком згаданого ролика є те, що глухі півосі, призначені для установки підшипникових вузлів, призводять до збільшення геометричних розмірів ролика по довжині, що веде за собою до збільшення розмірів металоконструкції конвеєра в цілому. Крім того, така конструкція ролика не може бути використана як запчастина без додаткових переробок. Спільними суттєвими ознаками відомого і заявленого ролика є те, що корпус ролика виконаний заодно з глухими півосями і торцевими стінками. В основу корисної моделі поставлена задача зменшення геометричних розмірів ролика по довжині, що веде за собою зменшення розмірів металоконструкції конвеєра в цілому, а також використання запропонованих роликів як запчастин для існуючих конвеєрів. Поставлена задача вирішується тим, що ролик конвеєра, що містить корпус, виконаний за одне ціле з глухими півосями і торцевими стінками, причому торцеві стінки виконані у вигляді стаканів, розміщених в порожнині корпусу, а глухі півосі зі змонтованими на них підшипниковими вузлами розміщені всередині згаданих стаканів. Суть запропонованої корисної моделі прояснюється кресленням, де зображений ролик конвеєра з підшипниковим вузлом, поздовжній розріз. Ролик містить циліндричний корпус у вигляді труби 1, змонтованої в підшипниковому вузлі 2 на глухих півосях 3, а торцеві стінки 4 між півосями 3 і корпусом 1 виконані у вигляді стаканів, розміщених усередині корпусу 1 і призначених для розміщення підшипникових вузлів 2. Підшипниковий вузол забезпечений хвостовиками 5, призначеними для монтажу і утримання ролика в роликоопорі. Конструкція ролика дозволяє значно зменшити геометричні розміри ролика в цілому при незмінній довжині циліндричного корпусу ролика. Хвостовик підшипникового вузла забезпечує монтаж ролика в стандартній роликоопорі, призначеної для установки роликів іншої конструкції, в результаті чого запропонований ролик можна виготовити для стандартних конвеєрних систем як запчастин. Джерела інформації: 1. Патент ФРН № 2413270, кл. B65G 39/02, опублік. 1976. 2. Авторське свідоцтво № 775980, кл. B65G 39/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Ролик конвеєра, що містить корпус, виконаний за одне ціле з глухими півосями і торцевими стінками, який відрізняється тим, що торцеві стінки виконані у вигляді стаканів, розміщених в порожнині корпусу, а глухі півосі, зі змонтованими на них підшипниковими вузлами, розміщені всередині згаданих стаканів. 1 UA 80224 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
