Ролик стрічкового конвеєра

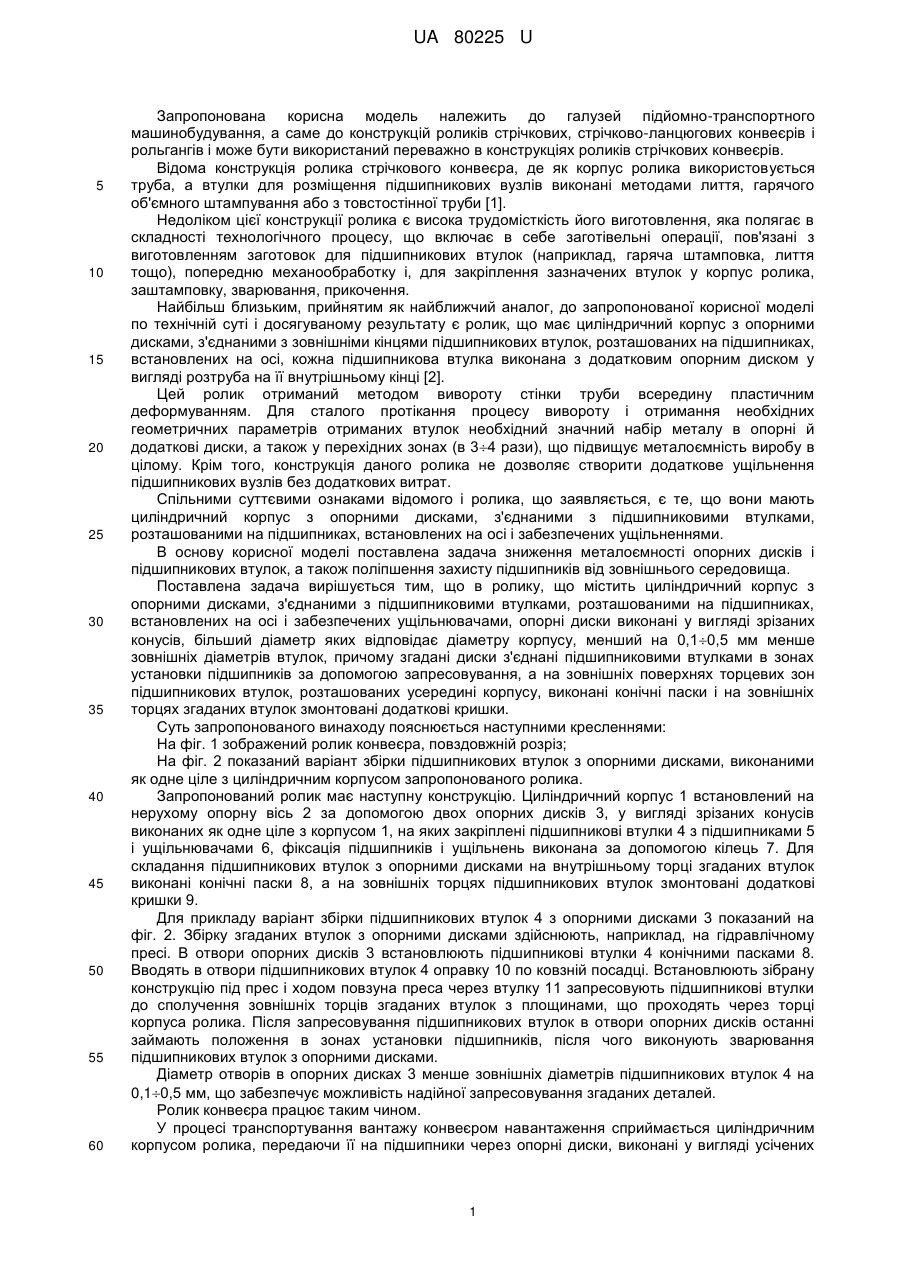

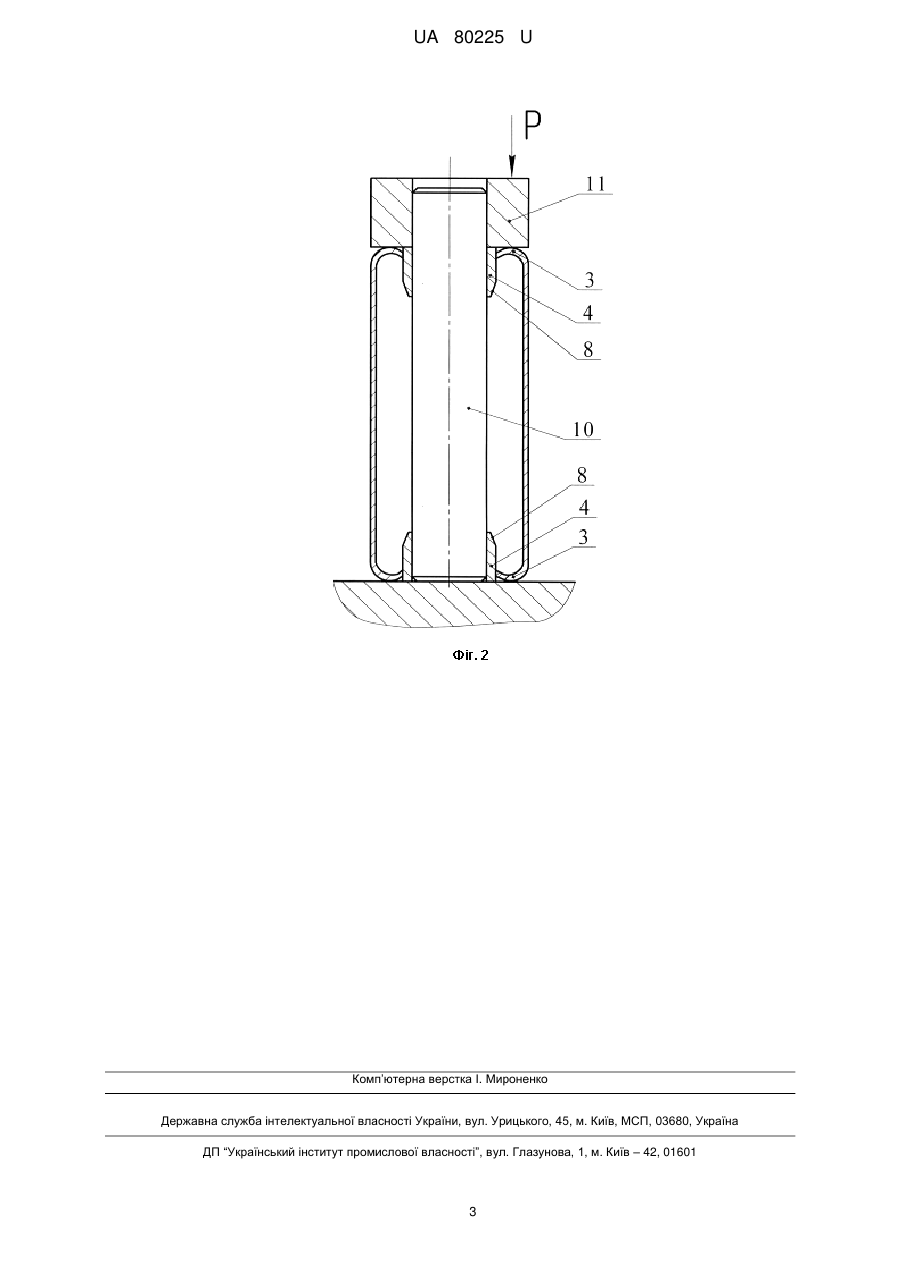

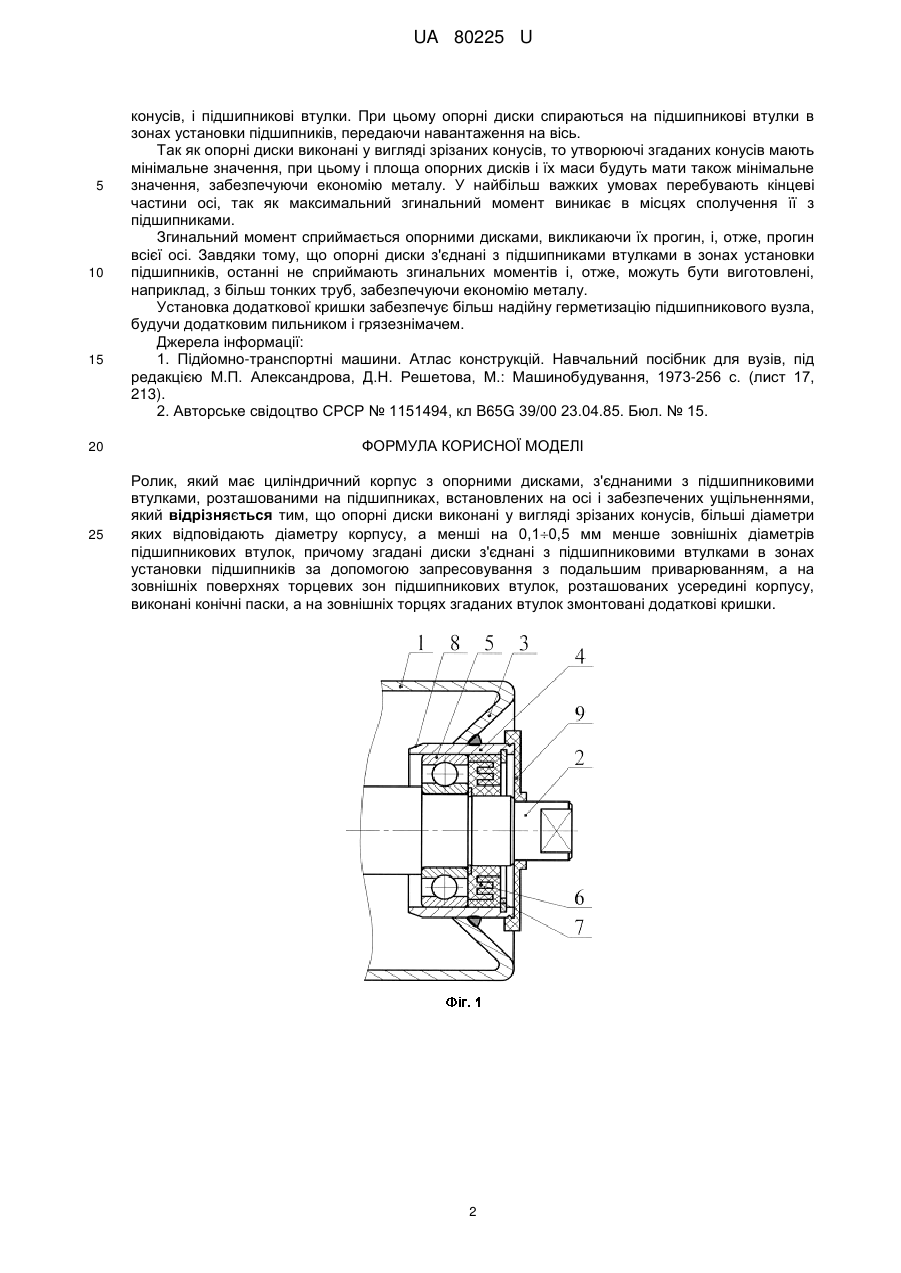

Реферат: UA 80225 U UA 80225 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузей підйомно-транспортного машинобудування, а саме до конструкцій роликів стрічкових, стрічково-ланцюгових конвеєрів і рольгангів і може бути використаний переважно в конструкціях роликів стрічкових конвеєрів. Відома конструкція ролика стрічкового конвеєра, де як корпус ролика використовується труба, а втулки для розміщення підшипникових вузлів виконані методами лиття, гарячого об'ємного штампування або з товстостінної труби [1]. Недоліком цієї конструкції ролика є висока трудомісткість його виготовлення, яка полягає в складності технологічного процесу, що включає в себе заготівельні операції, пов'язані з виготовленням заготовок для підшипникових втулок (наприклад, гаряча штамповка, лиття тощо), попередню механообработку і, для закріплення зазначених втулок у корпус ролика, заштамповку, зварювання, прикочення. Найбільш близьким, прийнятим як найближчий аналог, до запропонованої корисної моделі по технічній суті і досягуваному результату є ролик, що має циліндричний корпус з опорними дисками, з'єднаними з зовнішніми кінцями підшипникових втулок, розташованих на підшипниках, встановлених на осі, кожна підшипникова втулка виконана з додатковим опорним диском у вигляді розтруба на її внутрішньому кінці [2]. Цей ролик отриманий методом вивороту стінки труби всередину пластичним деформуванням. Для сталого протікання процесу вивороту і отримання необхідних геометричних параметрів отриманих втулок необхідний значний набір металу в опорні й додаткові диски, а також у перехідних зонах (в 34 рази), що підвищує металоємність виробу в цілому. Крім того, конструкція даного ролика не дозволяє створити додаткове ущільнення підшипникових вузлів без додаткових витрат. Спільними суттєвими ознаками відомого і ролика, що заявляється, є те, що вони мають циліндричний корпус з опорними дисками, з'єднаними з підшипниковими втулками, розташованими на підшипниках, встановлених на осі і забезпечених ущільненнями. В основу корисної моделі поставлена задача зниження металоємності опорних дисків і підшипникових втулок, а також поліпшення захисту підшипників від зовнішнього середовища. Поставлена задача вирішується тим, що в ролику, що містить циліндричний корпус з опорними дисками, з'єднаними з підшипниковими втулками, розташованими на підшипниках, встановлених на осі і забезпечених ущільнювачами, опорні диски виконані у вигляді зрізаних конусів, більший діаметр яких відповідає діаметру корпусу, менший на 0,10,5 мм менше зовнішніх діаметрів втулок, причому згадані диски з'єднані підшипниковими втулками в зонах установки підшипників за допомогою запресовування, а на зовнішніх поверхнях торцевих зон підшипникових втулок, розташованих усередині корпусу, виконані конічні паски і на зовнішніх торцях згаданих втулок змонтовані додаткові кришки. Суть запропонованого винаходу пояснюється наступними кресленнями: На фіг. 1 зображений ролик конвеєра, повздовжній розріз; На фіг. 2 показаний варіант збірки підшипникових втулок з опорними дисками, виконаними як одне ціле з циліндричним корпусом запропонованого ролика. Запропонований ролик має наступну конструкцію. Циліндричний корпус 1 встановлений на нерухому опорну вісь 2 за допомогою двох опорних дисків 3, у вигляді зрізаних конусів виконаних як одне ціле з корпусом 1, на яких закріплені підшипникові втулки 4 з підшипниками 5 і ущільнювачами 6, фіксація підшипників і ущільнень виконана за допомогою кілець 7. Для складання підшипникових втулок з опорними дисками на внутрішньому торці згаданих втулок виконані конічні паски 8, а на зовнішніх торцях підшипникових втулок змонтовані додаткові кришки 9. Для прикладу варіант збірки підшипникових втулок 4 з опорними дисками 3 показаний на фіг. 2. Збірку згаданих втулок з опорними дисками здійснюють, наприклад, на гідравлічному пресі. В отвори опорних дисків 3 встановлюють підшипникові втулки 4 конічними пасками 8. Вводять в отвори підшипникових втулок 4 оправку 10 по ковзній посадці. Встановлюють зібрану конструкцію під прес і ходом повзуна преса через втулку 11 запресовують підшипникові втулки до сполучення зовнішніх торців згаданих втулок з площинами, що проходять через торці корпуса ролика. Після запресовування підшипникових втулок в отвори опорних дисків останні займають положення в зонах установки підшипників, після чого виконують зварювання підшипникових втулок з опорними дисками. Діаметр отворів вопорних дисках 3 менше зовнішніх діаметрів підшипникових втулок 4 на 0,10,5 мм, що забезпечує можливість надійної запресовування згаданих деталей. Ролик конвеєра працює таким чином. У процесі транспортування вантажу конвеєром навантаження сприймається циліндричним корпусом ролика, передаючи її на підшипники через опорні диски, виконані у вигляді усічених 1 UA 80225 U 5 10 15 конусів, і підшипникові втулки. При цьому опорні диски спираються на підшипникові втулки в зонах установки підшипників, передаючи навантаження на вісь. Так як опорні диски виконані у вигляді зрізаних конусів, то утворюючі згаданих конусів мають мінімальне значення, при цьому і площа опорних дисків і їх маси будуть мати також мінімальне значення, забезпечуючи економію металу. У найбільш важких умовах перебувають кінцеві частини осі, так як максимальний згинальний момент виникає в місцях сполучення її з підшипниками. Згинальний момент сприймається опорними дисками, викликаючи їх прогин, і, отже, прогин всієї осі. Завдяки тому, що опорні диски з'єднані з підшипниками втулками в зонах установки підшипників, останні не сприймають згинальних моментів і, отже, можуть бути виготовлені, наприклад, з більш тонких труб, забезпечуючи економію металу. Установка додаткової кришки забезпечує більш надійну герметизацію підшипникового вузла, будучи додатковим пильником і грязезнімачем. Джерела інформації: 1. Підйомно-транспортні машини. Атлас конструкцій. Навчальний посібник для вузів, під редакцією М.П. Александрова, Д.Н. Решетова, М.: Машинобудування, 1973-256 с. (лист 17, 213). 2. Авторське свідоцтво СРСР № 1151494, кл B65G 39/00 23.04.85. Бюл. № 15. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Ролик, який має циліндричний корпус з опорними дисками, з'єднаними з підшипниковими втулками, розташованими на підшипниках, встановлених на осі і забезпечених ущільненнями, який відрізняється тим, що опорні диски виконані у вигляді зрізаних конусів, більші діаметри яких відповідають діаметру корпусу, а менші на 0,10,5 мм менше зовнішніх діаметрів підшипникових втулок, причому згадані диски з'єднані з підшипниковими втулками в зонах установки підшипників за допомогою запресовування з подальшим приварюванням, а на зовнішніх поверхнях торцевих зон підшипникових втулок, розташованих усередині корпусу, виконані конічні паски, а на зовнішніх торцях згаданих втулок змонтовані додаткові кришки. 2 UA 80225 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
