Пристрій оперативного контролю масової частки рудного магнетиту у пульпі

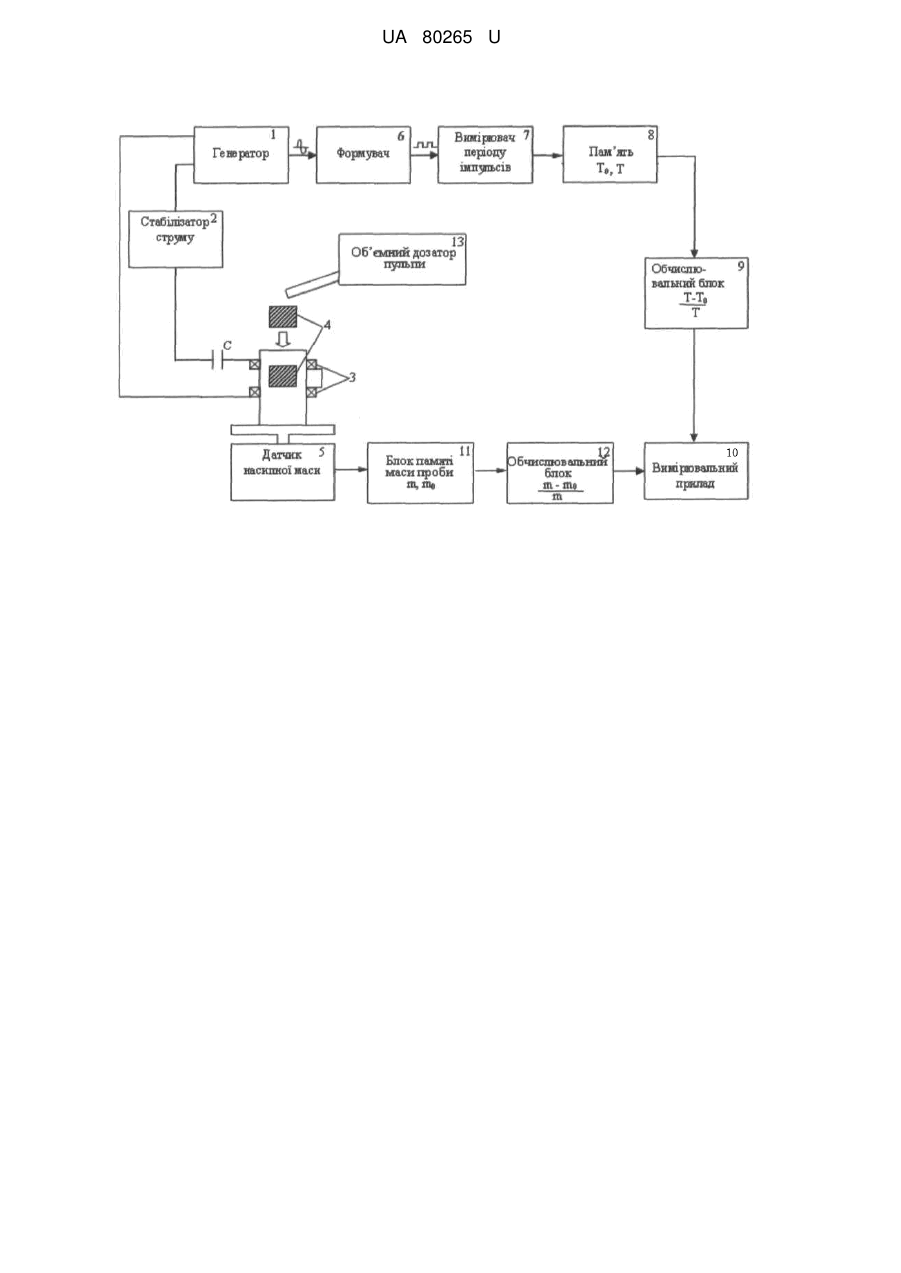

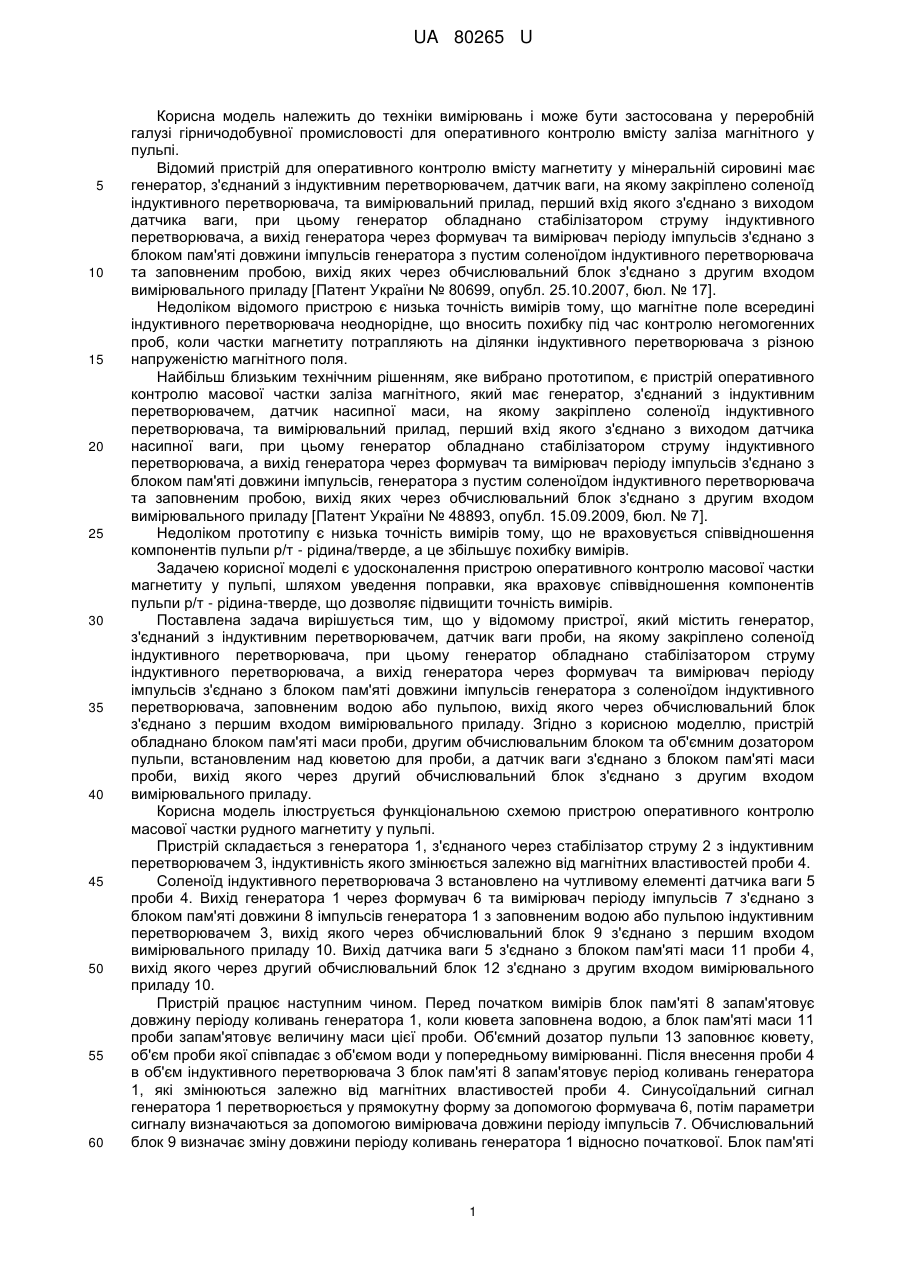

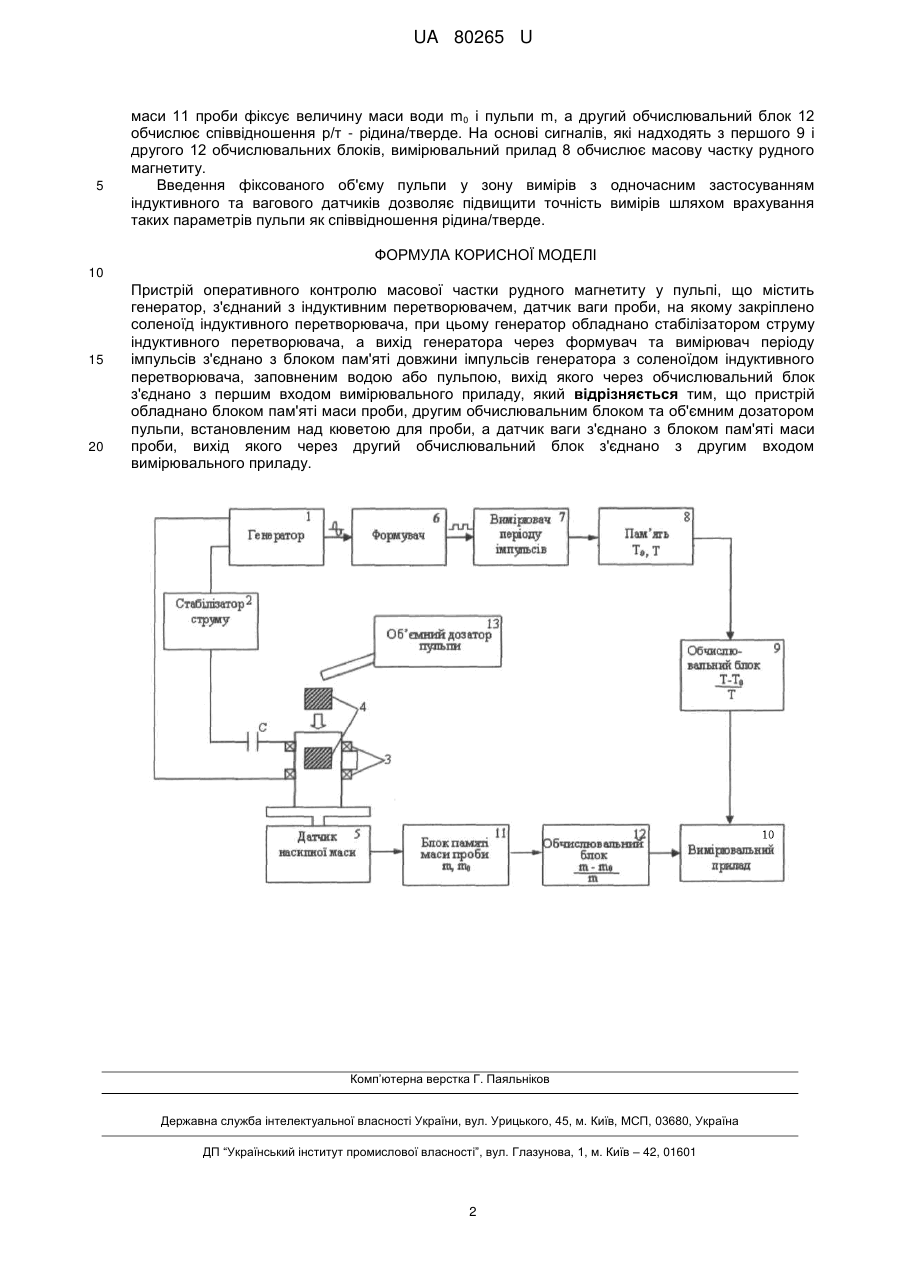

Реферат: Пристрій оперативного контролю масової частки рудного магнетиту у пульпі містить генератор, з'єднаний з індуктивним перетворювачем, датчик ваги проби, на якому закріплено соленоїд індуктивного перетворювача. Генератор обладнано стабілізатором струму індуктивного перетворювача, а вихід генератора через формувач та вимірювач періоду імпульсів з'єднано з блоком пам'яті довжини імпульсів генератора з соленоїдом індуктивного перетворювача, заповненим водою або пульпою, вихід якого через обчислювальний блок з'єднано з першим входом вимірювального приладу. Додатково пристрій обладнано блоком пам'яті маси проби, другим обчислювальним блоком та об'ємним дозатором пульпи, встановленим над кюветою для проби, а датчик ваги з'єднано з блоком пам'яті маси проби, вихід якого через другий обчислювальний блок з'єднано з другим входом вимірювального приладу. UA 80265 U (54) ПРИСТРІЙ ОПЕРАТИВНОГО КОНТРОЛЮ МАСОВОЇ ЧАСТКИ РУДНОГО МАГНЕТИТУ У ПУЛЬПІ UA 80265 U UA 80265 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки вимірювань і може бути застосована у переробній галузі гірничодобувної промисловості для оперативного контролю вмісту заліза магнітного у пульпі. Відомий пристрій для оперативного контролю вмісту магнетиту у мінеральній сировині має генератор, з'єднаний з індуктивним перетворювачем, датчик ваги, на якому закріплено соленоїд індуктивного перетворювача, та вимірювальний прилад, перший вхід якого з'єднано з виходом датчика ваги, при цьому генератор обладнано стабілізатором струму індуктивного перетворювача, а вихід генератора через формувач та вимірювач періоду імпульсів з'єднано з блоком пам'яті довжини імпульсів генератора з пустим соленоїдом індуктивного перетворювача та заповненим пробою, вихід яких через обчислювальний блок з'єднано з другим входом вимірювального приладу [Патент України № 80699, опубл. 25.10.2007, бюл. № 17]. Недоліком відомого пристрою є низька точність вимірів тому, що магнітне поле всередині індуктивного перетворювача неоднорідне, що вносить похибку під час контролю негомогенних проб, коли частки магнетиту потрапляють на ділянки індуктивного перетворювача з різною напруженістю магнітного поля. Найбільш близьким технічним рішенням, яке вибрано прототипом, є пристрій оперативного контролю масової частки заліза магнітного, який має генератор, з'єднаний з індуктивним перетворювачем, датчик насипної маси, на якому закріплено соленоїд індуктивного перетворювача, та вимірювальний прилад, перший вхід якого з'єднано з виходом датчика насипної ваги, при цьому генератор обладнано стабілізатором струму індуктивного перетворювача, а вихід генератора через формувач та вимірювач періоду імпульсів з'єднано з блоком пам'яті довжини імпульсів, генератора з пустим соленоїдом індуктивного перетворювача та заповненим пробою, вихід яких через обчислювальний блок з'єднано з другим входом вимірювального приладу [Патент України № 48893, опубл. 15.09.2009, бюл. № 7]. Недоліком прототипу є низька точність вимірів тому, що не враховується співвідношення компонентів пульпи р/т - рідина/тверде, а це збільшує похибку вимірів. Задачею корисної моделі є удосконалення пристрою оперативного контролю масової частки магнетиту у пульпі, шляхом уведення поправки, яка враховує співвідношення компонентів пульпи р/т - рідина-тверде, що дозволяє підвищити точність вимірів. Поставлена задача вирішується тим, що у відомому пристрої, який містить генератор, з'єднаний з індуктивним перетворювачем, датчик ваги проби, на якому закріплено соленоїд індуктивного перетворювача, при цьому генератор обладнано стабілізатором струму індуктивного перетворювача, а вихід генератора через формувач та вимірювач періоду імпульсів з'єднано з блоком пам'яті довжини імпульсів генератора з соленоїдом індуктивного перетворювача, заповненим водою або пульпою, вихід якого через обчислювальний блок з'єднано з першим входом вимірювального приладу. Згідно з корисною моделлю, пристрій обладнано блоком пам'яті маси проби, другим обчислювальним блоком та об'ємним дозатором пульпи, встановленим над кюветою для проби, а датчик ваги з'єднано з блоком пам'яті маси проби, вихід якого через другий обчислювальний блок з'єднано з другим входом вимірювального приладу. Корисна модель ілюструється функціональною схемою пристрою оперативного контролю масової частки рудного магнетиту у пульпі. Пристрій складається з генератора 1, з'єднаного через стабілізатор струму 2 з індуктивним перетворювачем 3, індуктивністьякого змінюється залежно від магнітних властивостей проби 4. Соленоїд індуктивного перетворювача 3 встановлено на чутливому елементі датчика ваги 5 проби 4. Вихід генератора 1 через формувач 6 та вимірювач періоду імпульсів 7 з'єднано з блоком пам'яті довжини 8 імпульсів генератора 1 з заповненим водою або пульпою індуктивним перетворювачем 3, вихід якого через обчислювальний блок 9 з'єднано з першим входом вимірювального приладу 10. Вихід датчика ваги 5 з'єднано з блоком пам'яті маси 11 проби 4, вихід якого через другий обчислювальний блок 12 з'єднано з другим входом вимірювального приладу 10. Пристрій працює наступним чином. Перед початком вимірів блок пам'яті 8 запам'ятовує довжину періоду коливань генератора 1, коли кювета заповнена водою, а блок пам'яті маси 11 проби запам'ятовує величину маси цієї проби. Об'ємний дозатор пульпи 13 заповнює кювету, об'єм проби якої співпадає з об'ємом води у попередньому вимірюванні. Після внесення проби 4 в об'єм індуктивного перетворювача 3 блок пам'яті 8 запам'ятовує період коливань генератора 1, які змінюються залежно від магнітних властивостей проби 4. Синусоїдальний сигнал генератора 1 перетворюється у прямокутну форму за допомогою формувача 6, потім параметри сигналу визначаються за допомогою вимірювача довжини періоду імпульсів 7. Обчислювальний блок 9 визначає зміну довжини періоду коливань генератора 1 відносно початкової. Блок пам'яті 1 UA 80265 U 5 маси 11 проби фіксує величину маси води m0 і пульпи m, а другий обчислювальний блок 12 обчислює співвідношення р/т - рідина/тверде. На основі сигналів, які надходять з першого 9 і другого 12 обчислювальних блоків, вимірювальний прилад 8 обчислює масову частку рудного магнетиту. Введення фіксованого об'єму пульпи у зону вимірів з одночасним застосуванням індуктивного та вагового датчиків дозволяє підвищити точність вимірів шляхом врахування таких параметрів пульпи як співвідношення рідина/тверде. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пристрій оперативного контролю масової частки рудного магнетиту у пульпі, що містить генератор, з'єднаний з індуктивним перетворювачем, датчик ваги проби, на якому закріплено соленоїд індуктивного перетворювача, при цьому генератор обладнано стабілізатором струму індуктивного перетворювача, а вихід генератора через формувач та вимірювач періоду імпульсів з'єднано з блоком пам'яті довжини імпульсів генератора з соленоїдом індуктивного перетворювача, заповненим водою або пульпою, вихід якого через обчислювальний блок з'єднано з першим входом вимірювального приладу, який відрізняється тим, що пристрій обладнано блоком пам'яті маси проби, другим обчислювальним блоком та об'ємним дозатором пульпи, встановленим над кюветою для проби, а датчик ваги з'єднано з блоком пам'яті маси проби, вихід якого через другий обчислювальний блок з'єднано з другим входом вимірювального приладу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
