Пристрій для оперативного контролю масової частки заліза магнітного у гірській масі
Номер патенту: 80694
Опубліковано: 25.10.2007
Автори: Дрига Володимир Володимирович, Азарян Альберт Арамаісович, Цибулевський Юрій Євгенович
Формула / Реферат
Пристрій для оперативного контролю масової частки заліза магнітного в гірській масі, що містить генератор, з'єднаний з індуктивним перетворювачем, датчик насипної ваги, на якому закріплено соленоїд індуктивного перетворювача, та вимірювальний прилад, перший вхід якого з'єднано з виходом датчика насипної ваги, який відрізняється тим, що генератор обладнано стабілізатором струму індуктивного перетворювача, а вихід генератора, через формувач та вимірювач періоду імпульсів, з'єднано з блоками пам'яті довжини періоду імпульсів генератора з соленоїдом індуктивного перетворювача без проби та з внесеною в нього пробою, вихід яких через обчислювальний блок з'єднано з другим входом вимірювального приладу.
Текст

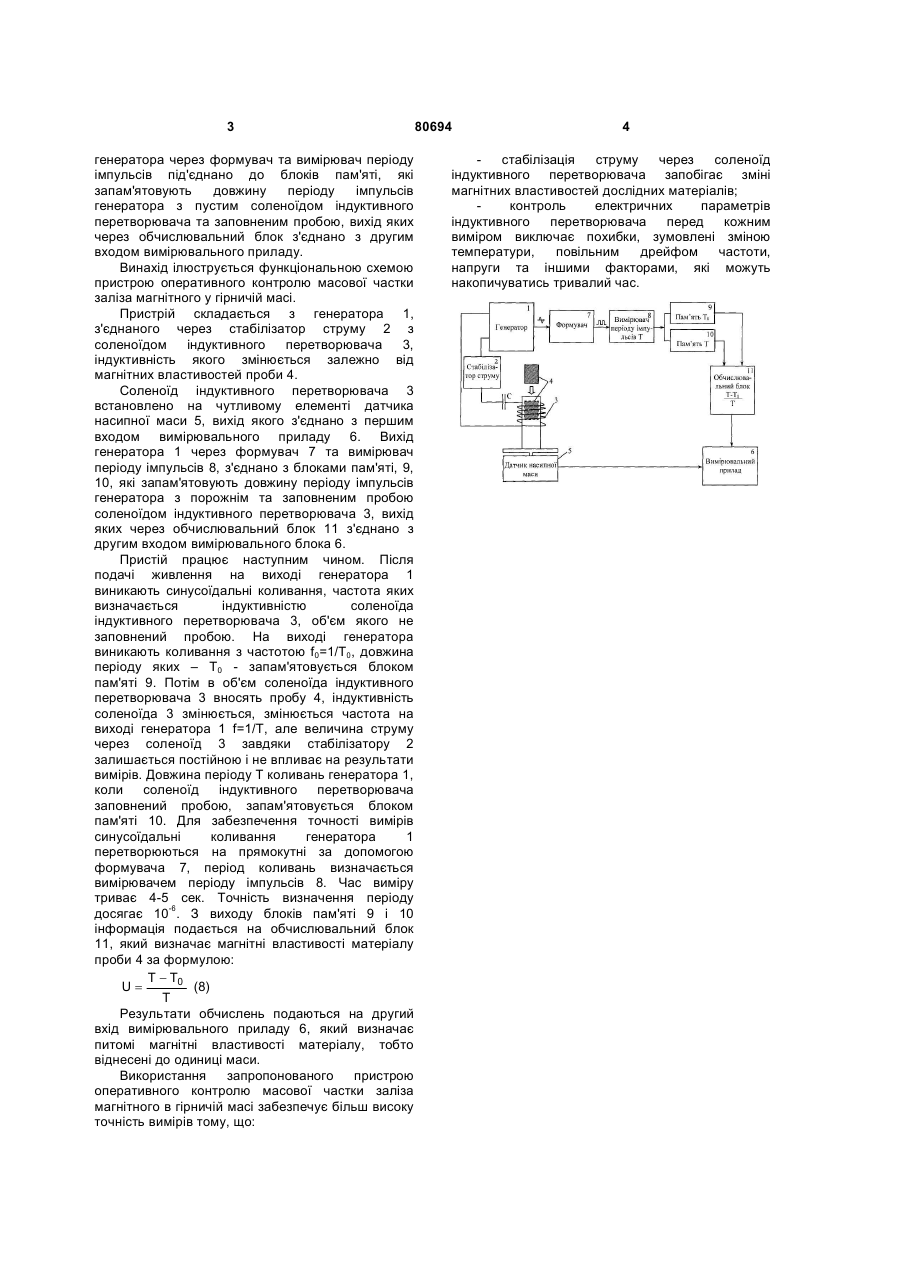

Пристрій для оперативного контролю масової частки заліза магнітного в гірській масі, що містить генератор, з'єднаний з індуктивним 3 генератора через формувач та вимірювач періоду імпульсів під'єднано до блоків пам'яті, які запам'ятовують довжину періоду імпульсів генератора з пустим соленоїдом індуктивного перетворювача та заповненим пробою, вихід яких через обчислювальний блок з'єднано з другим входом вимірювального приладу. Винахід ілюструється функціональною схемою пристрою оперативного контролю масової частки заліза магнітного у гірничій масі. Пристрій складається з генератора 1, з'єднаного через стабілізатор струму 2 з соленоїдом індуктивного перетворювача 3, індуктивність якого змінюється залежно від магнітних властивостей проби 4. Соленоїд індуктивного перетворювача 3 встановлено на чутливому елементі датчика насипної маси 5, вихід якого з'єднано з першим входом вимірювального приладу 6. Вихід генератора 1 через формувач 7 та вимірювач періоду імпульсів 8, з'єднано з блоками пам'яті, 9, 10, які запам'ятовують довжину періоду імпульсів генератора з порожнім та заповненим пробою соленоїдом індуктивного перетворювача 3, вихід яких через обчислювальний блок 11 з'єднано з другим входом вимірювального блока 6. Пристій працює наступним чином. Після подачі живлення на виході генератора 1 виникають синусоїдальні коливання, частота яких визначається індуктивністю соленоїда індуктивного перетворювача 3, об'єм якого не заповнений пробою. На виході генератора виникають коливання з частотою f0=1/T0, довжина періоду яких – Т0 - запам'ятовується блоком пам'яті 9. Потім в об'єм соленоїда індуктивного перетворювача 3 вносять пробу 4, індуктивність соленоїда 3 змінюється, змінюється частота на виході генератора 1 f=1/T, але величина струму через соленоїд 3 завдяки стабілізатору 2 залишається постійною і не впливає на результати вимірів. Довжина періоду Т коливань генератора 1, коли соленоїд індуктивного перетворювача заповнений пробою, запам'ятовується блоком пам'яті 10. Для забезпечення точності вимірів синусоїдальні коливання генератора 1 перетворюються на прямокутні за допомогою формувача 7, період коливань визначається вимірювачем періоду імпульсів 8. Час виміру триває 4-5 сек. Точність визначення періоду досягає 10-6. З виходу блоків пам'яті 9 і 10 інформація подається на обчислювальний блок 11, який визначає магнітні властивості матеріалу проби 4 за формулою: T T0 (8) U T Результати обчислень подаються на другий вхід вимірювального приладу 6, який визначає питомі магнітні властивості матеріалу, тобто віднесені до одиниці маси. Використання запропонованого пристрою оперативного контролю масової частки заліза магнітного в гірничій масі забезпечує більш високу точність вимірів тому, що: 80694 4 стабілізація струму через соленоїд індуктивного перетворювача запобігає зміні магнітних властивостей дослідних матеріалів; контроль електричних параметрів індуктивного перетворювача перед кожним виміром виключає похибки, зумовлені зміною температури, повільним дрейфом частоти, напруги та іншими факторами, які можуть накопичуватись тривалий час.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for the operating monitoring of weight content of magnetic iron in rock
Автори англійськоюAzarian Albert Aramaisovych, Dryha Volodymyr Volodymyrovych, Tsybulskyi Yurii Yevhenovych
Назва патенту російськоюУстройство для оперативного контроля массового содержания магнитного железа в горной породе
Автори російськоюАзарян Альберт Арамаисович, Дрига Владимир Владимирович, Цибулевский Юрий Евгеньевич
МПК / Мітки
МПК: G01N 27/72, G01N 27/00
Мітки: частки, маси, масової, пристрій, контролю, оперативного, магнітного, гірській, заліза
