Віброзахисний пристрій для переносного пневматичного перфоратора

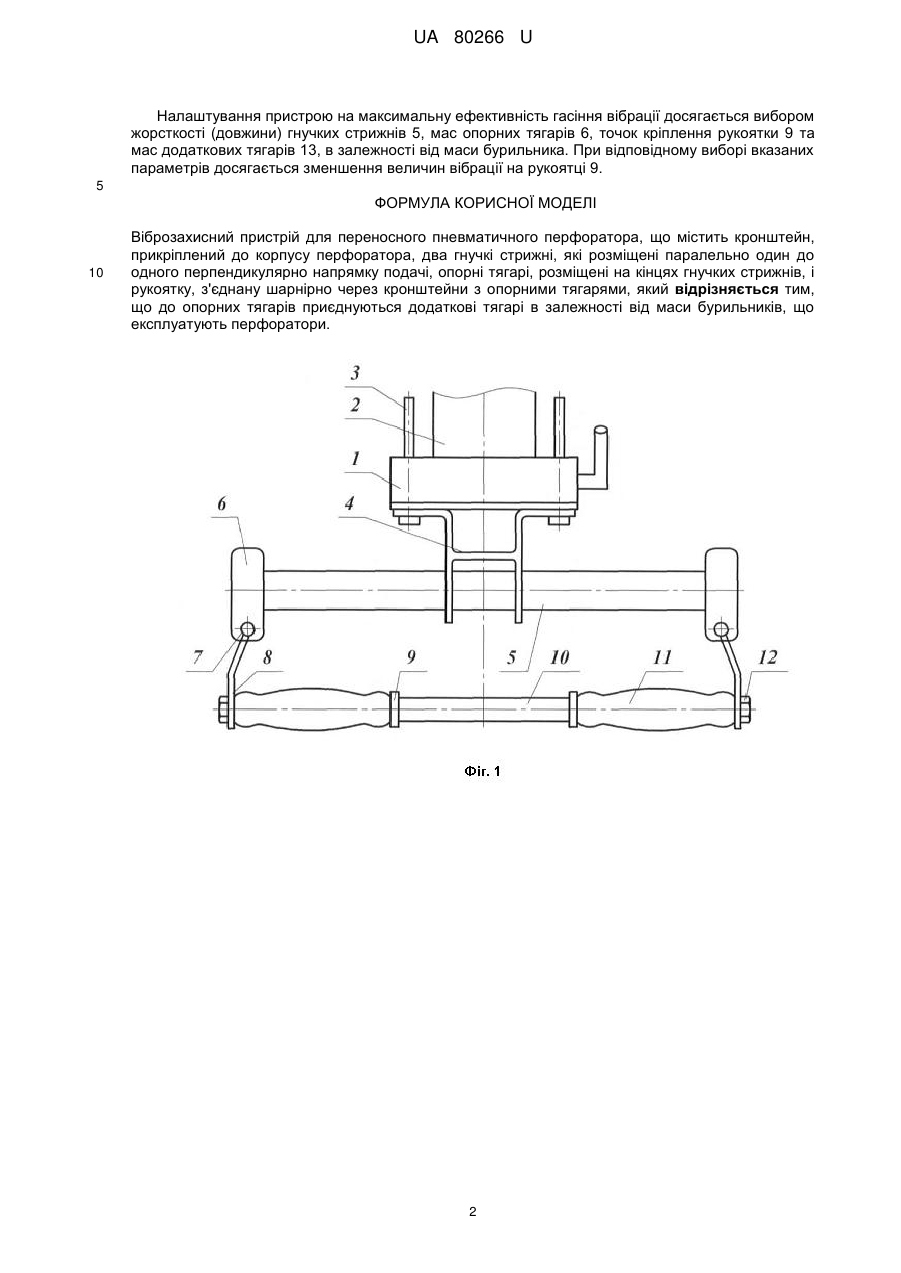

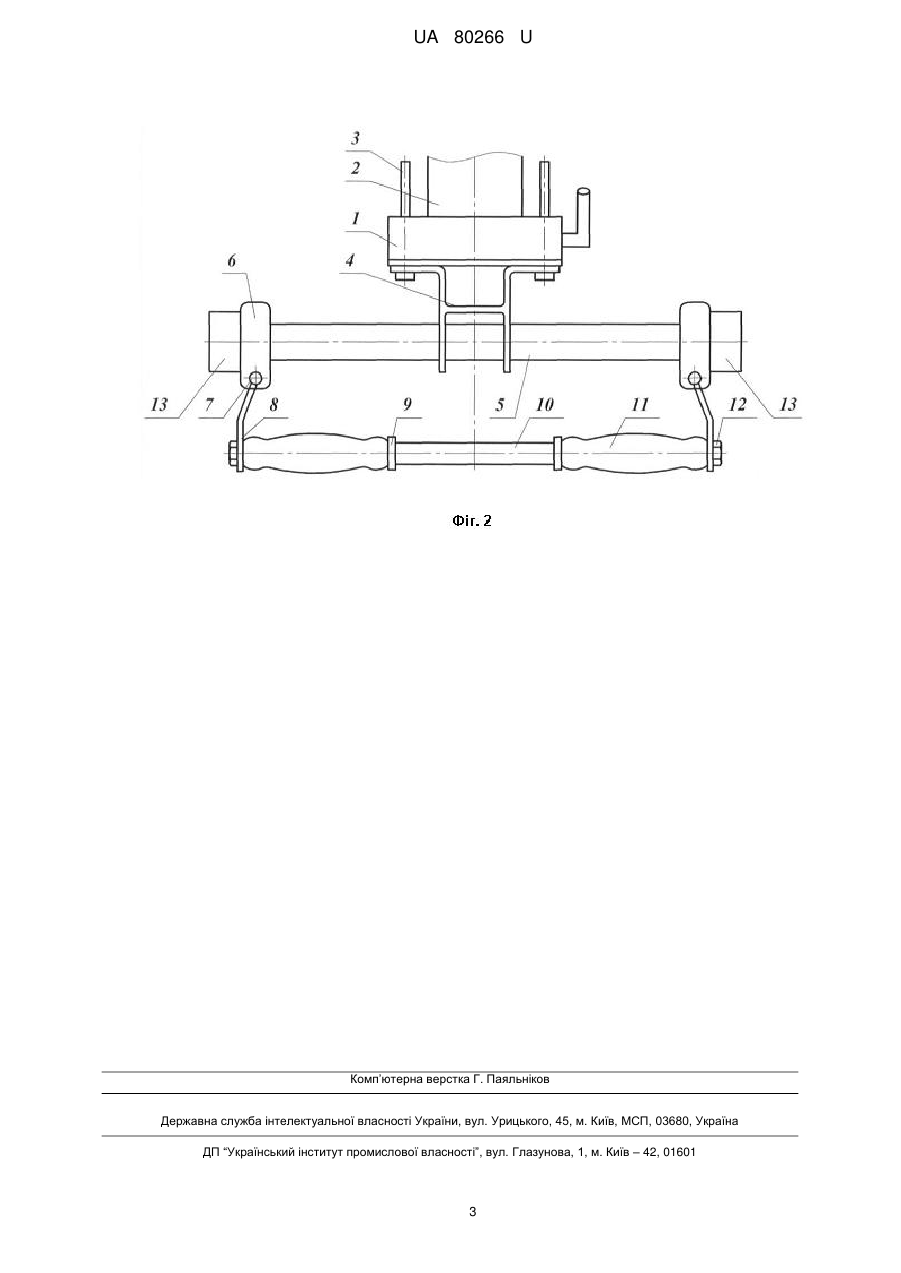

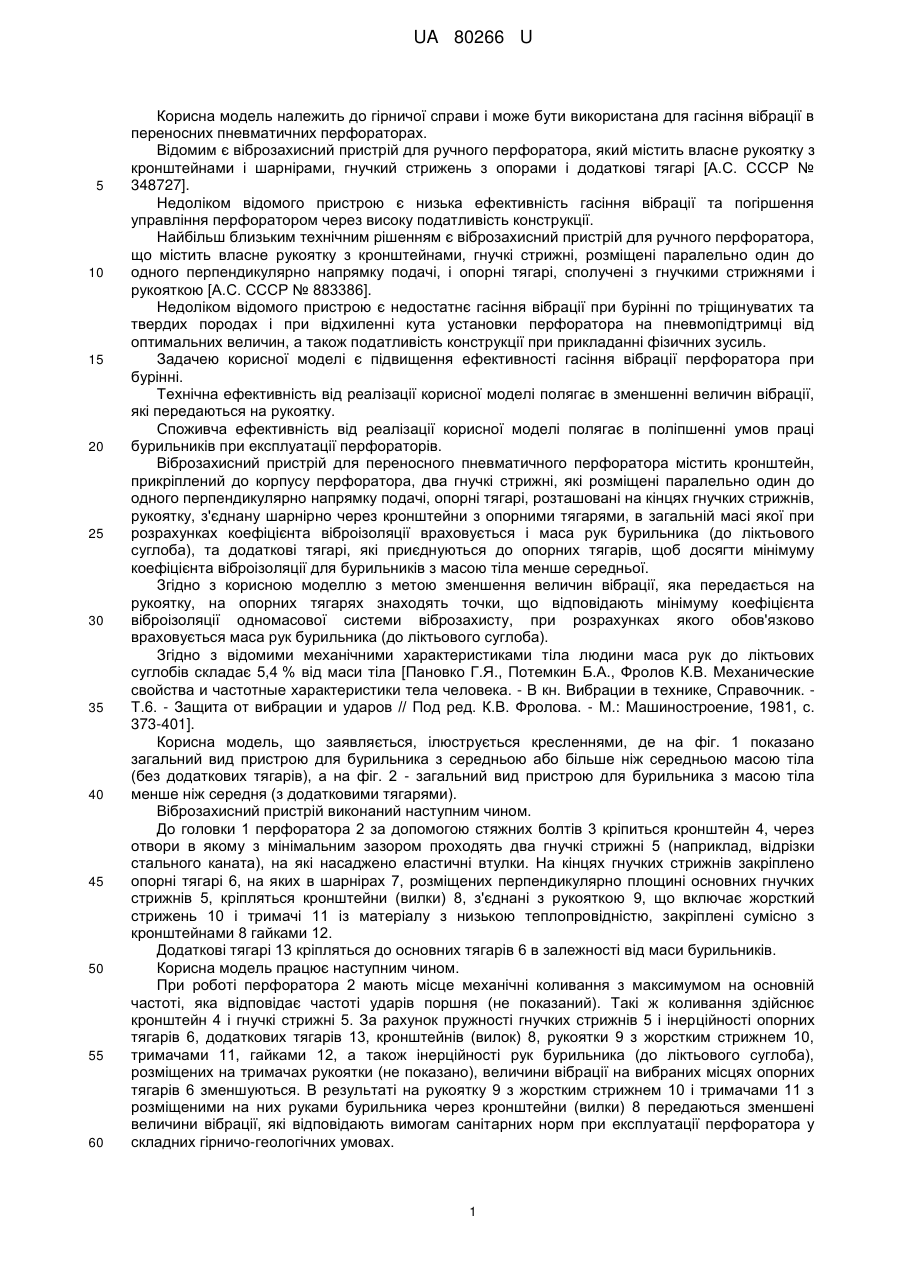

Реферат: Віброзахисний пристрій для переносного пневматичного перфоратора містить кронштейн, прикріплений до корпусу перфоратора, два гнучкі стрижні, опорні тягарі і рукоятку. Гнучкі стрижні розміщені паралельно один до одного перпендикулярно напрямку подачі. Опорні тягарі розміщені на кінцях гнучких стрижнів, а рукоятка з'єднана шарнірно через кронштейни з опорними тягарями. До опорних тягарів приєднуються додаткові тягарі в залежності від маси бурильників, що експлуатують перфоратори. UA 80266 U (54) ВІБРОЗАХИСНИЙ ПРИСТРІЙ ДЛЯ ПЕРЕНОСНОГО ПНЕВМАТИЧНОГО ПЕРФОРАТОРА UA 80266 U UA 80266 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи і може бути використана для гасіння вібрації в переносних пневматичних перфораторах. Відомим є віброзахисний пристрій для ручного перфоратора, який містить власне рукоятку з кронштейнами і шарнірами, гнучкий стрижень з опорами і додаткові тягарі [А.С. СССР № 348727]. Недоліком відомого пристрою є низька ефективність гасіння вібрації та погіршення управління перфоратором через високу податливість конструкції. Найбільш близьким технічним рішенням є віброзахисний пристрій для ручного перфоратора, що містить власне рукоятку з кронштейнами, гнучкі стрижні, розміщені паралельно один до одного перпендикулярно напрямку подачі, і опорні тягарі, сполучені з гнучкими стрижнями і рукояткою [А.С. СССР № 883386]. Недоліком відомого пристрою є недостатнє гасіння вібрації при бурінні по тріщинуватих та твердих породах і при відхиленні кута установки перфоратора на пневмопідтримці від оптимальних величин, а також податливість конструкції при прикладанні фізичних зусиль. Задачею корисної моделі є підвищення ефективності гасіння вібрації перфоратора при бурінні. Технічна ефективність від реалізації корисної моделі полягає в зменшенні величин вібрації, які передаються на рукоятку. Споживча ефективність від реалізації корисної моделі полягає в поліпшенні умов праці бурильників при експлуатації перфораторів. Віброзахисний пристрій для переносного пневматичного перфоратора містить кронштейн, прикріплений до корпусу перфоратора, два гнучкі стрижні, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, розташовані на кінцях гнучких стрижнів, рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями, в загальній масі якої при розрахунках коефіцієнта віброізоляції враховується і маса рук бурильника (до ліктьового суглоба), та додаткові тягарі, які приєднуються до опорних тягарів, щоб досягти мінімуму коефіцієнта віброізоляції для бурильників з масою тіла менше середньої. Згідно з корисною моделлю з метою зменшення величин вібрації, яка передається на рукоятку, на опорних тягарях знаходять точки, що відповідають мінімуму коефіцієнта віброізоляції одномасової системи віброзахисту, при розрахунках якого обов'язково враховується маса рук бурильника (до ліктьового суглоба). Згідно з відомими механічними характеристиками тіла людини маса рук до ліктьових суглобів складає 5,4 % від маси тіла [Пановко Г.Я., Потемкин Б.А., Фролов К.В. Механические свойства и частотные характеристики тела человека. - В кн. Вибрации в технике, Справочник. Т.6. - Защита от вибрации и ударов // Под ред. К.В. Фролова. - М.: Машиностроение, 1981, с. 373-401]. Корисна модель, що заявляється, ілюструється кресленнями, де на фіг. 1 показано загальний вид пристрою для бурильника з середньою або більше ніж середньою масою тіла (без додаткових тягарів), а на фіг. 2 - загальний вид пристрою для бурильника з масою тіла менше ніж середня (з додатковими тягарями). Віброзахисний пристрій виконаний наступним чином. До головки 1 перфоратора 2 за допомогою стяжних болтів 3 кріпиться кронштейн 4, через отвори в якому з мінімальним зазором проходять два гнучкі стрижні 5 (наприклад, відрізки стального каната), на які насаджено еластичні втулки. На кінцях гнучких стрижнів закріплено опорні тягарі 6, на яких в шарнірах 7, розміщених перпендикулярно площині основних гнучких стрижнів 5, кріпляться кронштейни (вилки) 8, з'єднані з рукояткою 9, що включає жорсткий стрижень 10 і тримачі 11 із матеріалу з низькою теплопровідністю, закріплені сумісно з кронштейнами 8 гайками 12. Додаткові тягарі 13 кріпляться до основних тягарів 6 в залежності від маси бурильників. Корисна модель працює наступним чином. При роботі перфоратора 2 мають місце механічні коливання з максимумом на основній частоті, яка відповідає частоті ударів поршня (не показаний). Такі ж коливання здійснює кронштейн 4 і гнучкі стрижні 5. За рахунок пружності гнучких стрижнів 5 і інерційності опорних тягарів 6, додаткових тягарів 13, кронштейнів (вилок) 8, рукоятки 9 з жорстким стрижнем 10, тримачами 11, гайками 12, а також інерційності рук бурильника (до ліктьового суглоба), розміщених на тримачах рукоятки (не показано), величини вібрації на вибраних місцях опорних тягарів 6 зменшуються. В результаті на рукоятку 9 з жорстким стрижнем 10 і тримачами 11 з розміщеними на них руками бурильника через кронштейни (вилки) 8 передаються зменшені величини вібрації, які відповідають вимогам санітарних норм при експлуатації перфоратора у складних гірничо-геологічних умовах. 1 UA 80266 U Налаштування пристрою на максимальну ефективність гасіння вібрації досягається вибором жорсткості (довжини) гнучких стрижнів 5, мас опорних тягарів 6, точок кріплення рукоятки 9 та мас додаткових тягарів 13, в залежності від маси бурильника. При відповідному виборі вказаних параметрів досягається зменшення величин вібрації на рукоятці 9. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Віброзахисний пристрій для переносного пневматичного перфоратора, що містить кронштейн, прикріплений до корпусу перфоратора, два гнучкі стрижні, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, розміщені на кінцях гнучких стрижнів, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями, який відрізняється тим, що до опорних тягарів приєднуються додаткові тягарі в залежності від маси бурильників, що експлуатують перфоратори. 2 UA 80266 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
