Ущільнюючий пристрій

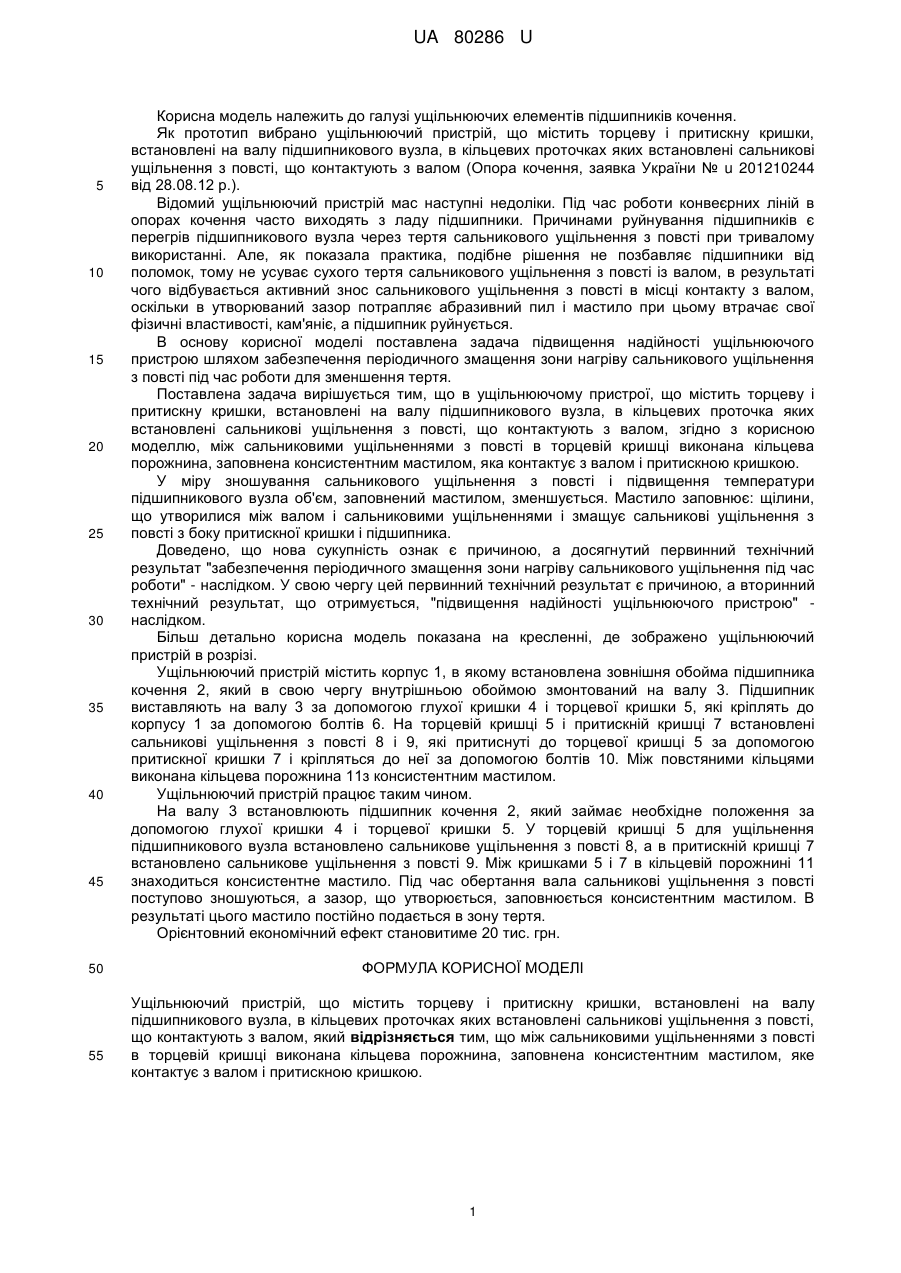

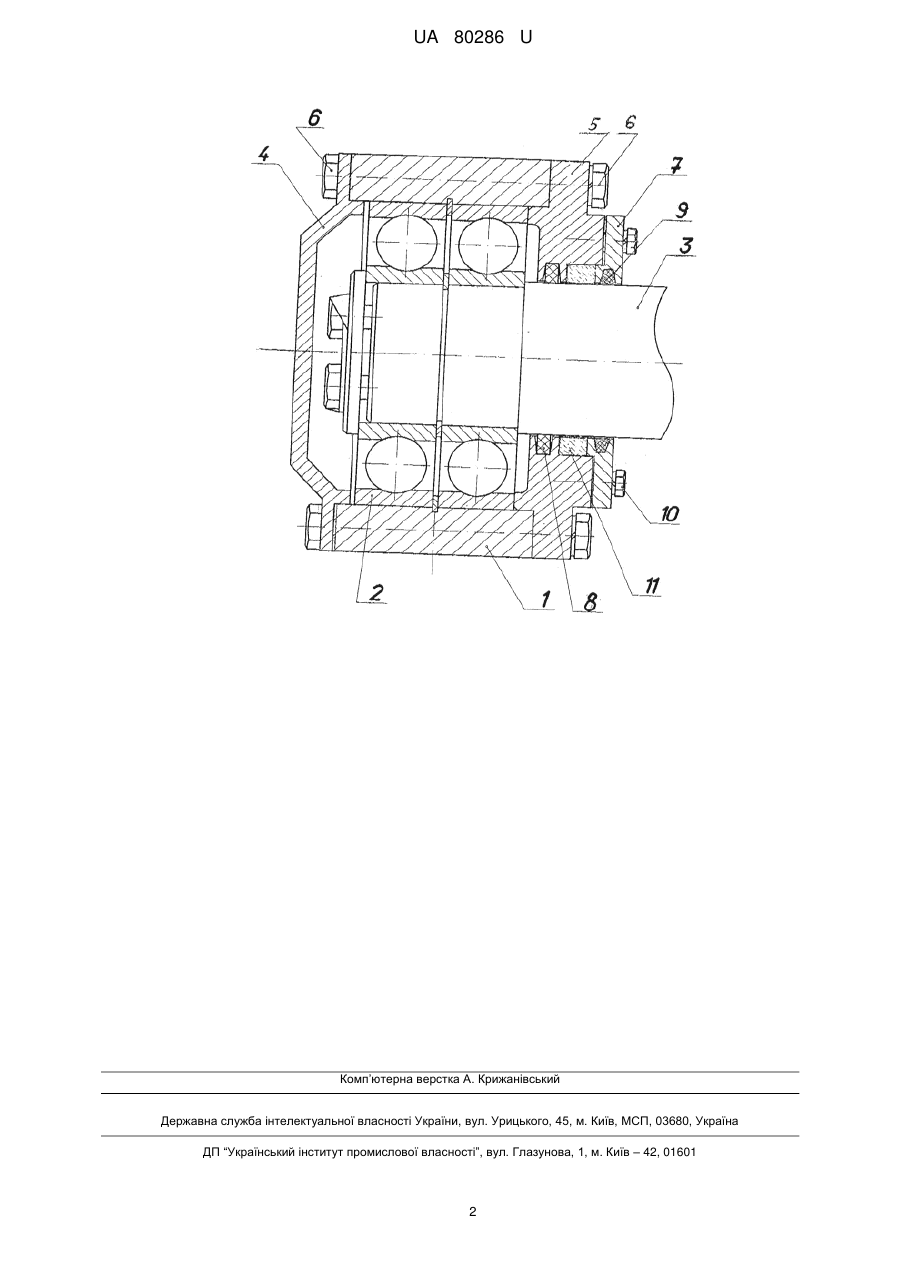

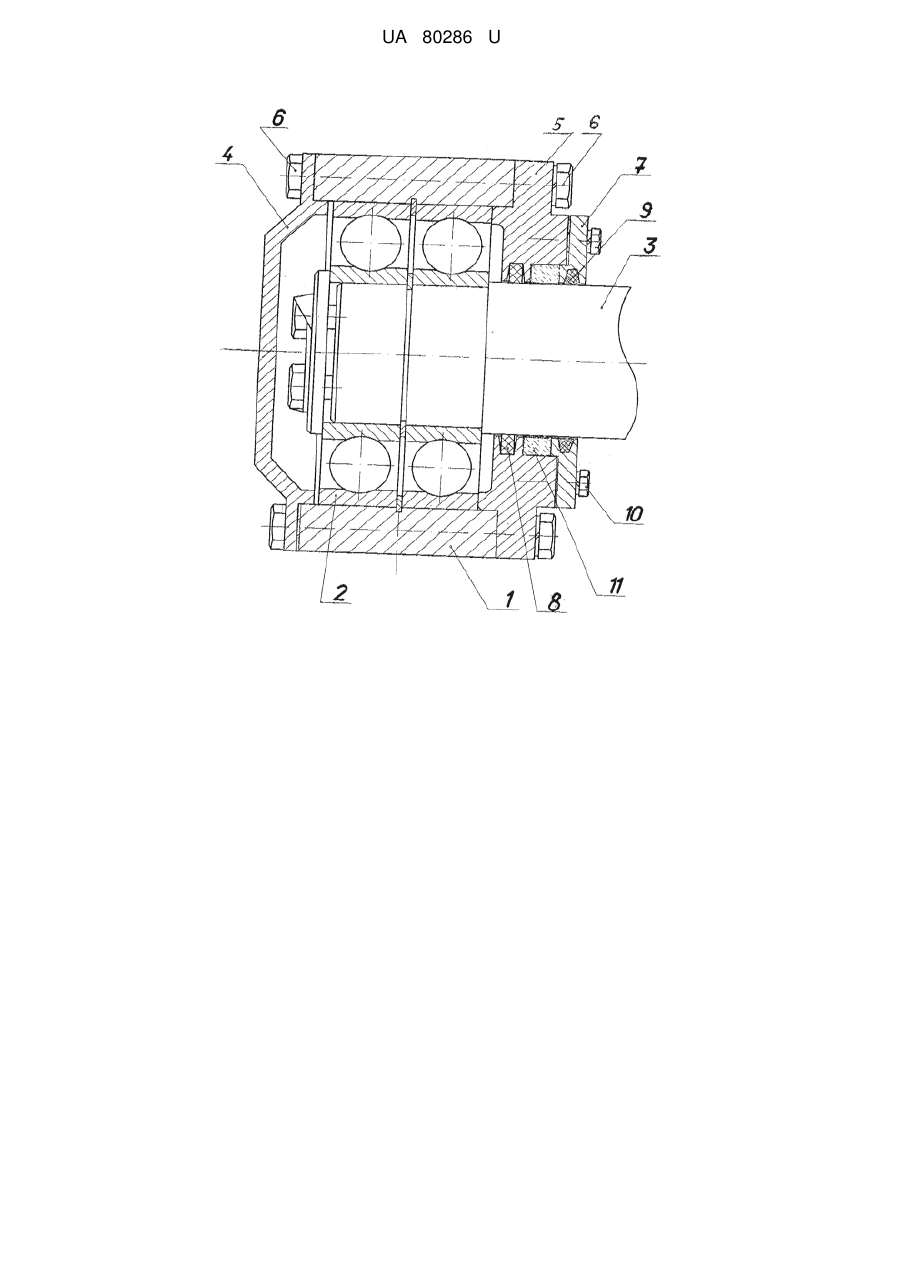

Реферат: Ущільнюючий пристрій містить торцеву і притискну кришки, встановлені на валу підшипникового вузла, в кільцевих проточках яких встановлені сальникові ущільнення з повсті, що контактують з валом. Між сальниковими ущільненнями з повсті в торцевій кришці виконана кільцева порожнина, заповнена консистентним мастилом, яке контактує з валом і притискною кришкою. UA 80286 U (12) UA 80286 U UA 80286 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі ущільнюючих елементів підшипників кочення. Як прототип вибрано ущільнюючий пристрій, що містить торцеву і притискну кришки, встановлені на валу підшипникового вузла, в кільцевих проточках яких встановлені сальникові ущільнення з повсті, що контактують з валом (Опора кочення, заявка України № u 201210244 від 28.08.12 р.). Відомий ущільнюючий пристрій мас наступні недоліки. Під час роботи конвеєрних ліній в опорах кочення часто виходять з ладу підшипники. Причинами руйнування підшипників є перегрів підшипникового вузла через тертя сальникового ущільнення з повсті при тривалому використанні. Але, як показала практика, подібне рішення не позбавляє підшипники від поломок, тому не усуває сухого тертя сальникового ущільнення з повсті із валом, в результаті чого відбувається активний знос сальникового ущільнення з повсті в місці контакту з валом, оскільки в утворюваний зазор потрапляє абразивний пил і мастило при цьому втрачає свої фізичні властивості, кам'яніє, а підшипник руйнується. В основу корисної моделі поставлена задача підвищення надійності ущільнюючого пристрою шляхом забезпечення періодичного змащення зони нагріву сальникового ущільнення з повсті під час роботи для зменшення тертя. Поставлена задача вирішується тим, що в ущільнюючому пристрої, що містить торцеву і притискну кришки, встановлені на валу підшипникового вузла, в кільцевих проточка яких встановлені сальникові ущільнення з повсті, що контактують з валом, згідно з корисною моделлю, між сальниковими ущільненнями з повсті в торцевій кришці виконана кільцева порожнина, заповнена консистентним мастилом, яка контактує з валом і притискною кришкою. У міру зношування сальникового ущільнення з повсті і підвищення температури підшипникового вузла об'єм, заповнений мастилом, зменшується. Мастило заповнює: щілини, що утворилися між валом і сальниковими ущільненнями і змащує сальникові ущільнення з повсті з боку притискної кришки і підшипника. Доведено, що нова сукупність ознак є причиною, а досягнутий первинний технічний результат "забезпечення періодичного змащення зони нагріву сальникового ущільнення під час роботи" - наслідком. У свою чергу цей первинний технічний результат є причиною, а вторинний технічний результат, що отримується, "підвищення надійності ущільнюючого пристрою" наслідком. Більш детально корисна модель показана на кресленні, де зображено ущільнюючий пристрій в розрізі. Ущільнюючий пристрій містить корпус 1, в якому встановлена зовнішня обойма підшипника кочення 2, який в свою чергу внутрішньою обоймою змонтований на валу 3. Підшипник виставляють на валу 3 за допомогою глухої кришки 4 і торцевої кришки 5, які кріплять до корпусу 1 за допомогою болтів 6. На торцевій кришці 5 і притискній кришці 7 встановлені сальникові ущільнення з повсті 8 і 9, які притиснуті до торцевої кришці 5 за допомогою притискної кришки 7 і кріпляться до неї за допомогою болтів 10. Між повстяними кільцями виконана кільцева порожнина 11з консистентним мастилом. Ущільнюючий пристрій працює таким чином. На валу 3 встановлюють підшипник кочення 2, який займає необхідне положення за допомогою глухої кришки 4 і торцевої кришки 5. У торцевій кришці 5 для ущільнення підшипникового вузла встановлено сальникове ущільнення з повсті 8, а в притискній кришці 7 встановлено сальникове ущільнення з повсті 9. Між кришками 5 і 7 в кільцевій порожнині 11 знаходиться консистентне мастило. Під час обертання вала сальникові ущільнення з повсті поступово зношуються, а зазор, що утворюється, заповнюється консистентним мастилом. В результаті цього мастило постійно подається в зону тертя. Орієнтовний економічний ефект становитиме 20 тис. грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ущільнюючий пристрій, що містить торцеву і притискну кришки, встановлені на валу підшипникового вузла, в кільцевих проточках яких встановлені сальникові ущільнення з повсті, що контактують з валом, який відрізняється тим, що між сальниковими ущільненнями з повсті в торцевій кришці виконана кільцева порожнина, заповнена консистентним мастилом, яке контактує з валом і притискною кришкою. 1 UA 80286 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
